Messkoffer Kit PCE-BTM 2000LTVT-KIT

[vergrößern]

Treibriemen Spannungsmesser PCE-BTM 2000L

Messkoffer Kit PCE-BTM 2000LTVT-KIT

Name: Messkoffer Kit PCE-BTM 2000LTVT-KIT
Brand: PCE Instruments
SKU: 6119229
Price: 1619.9 EUR
Availability: InStock

Best.Nr.: PCE-BTM 2000LTVT-KIT

EAN: 4250348733658

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

15 Werktage Rückgaberecht

Sicheres Bezahlen

Beschreibung

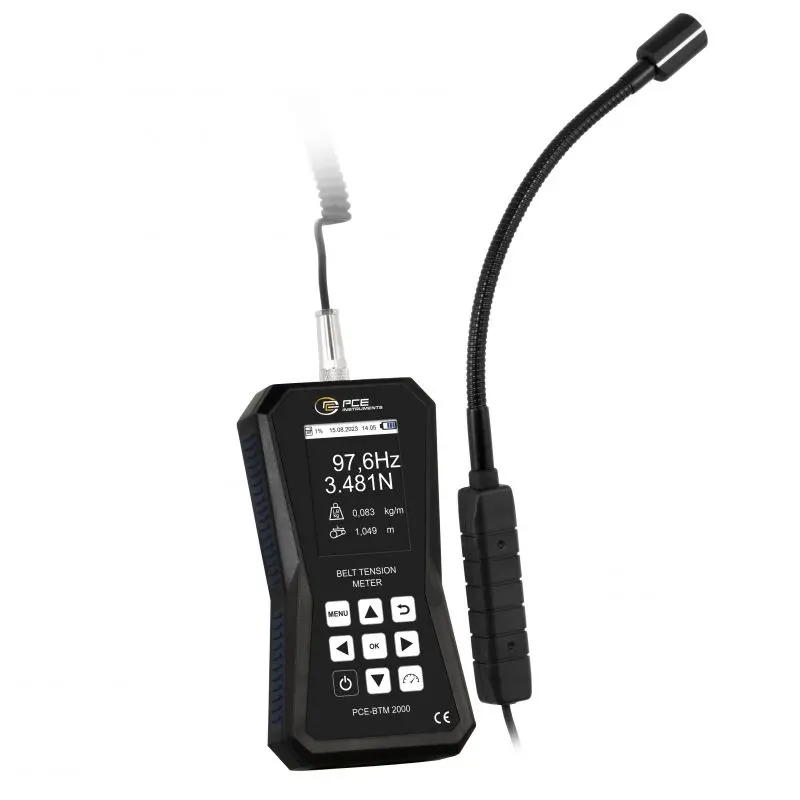

Treibriemen Spannungsmesser PCE-BTM 2000L zur schnellen und genauen Messung der Riemenspannung

Speicher für 750 Messwerte / Grafikdisplay / einfache Bedienung / Messung in Hz und N

Der Treibriemen Spannungsmesser / das Trumkraft Messgerät ist ein optisch messendes Messgerät zur Bestimmung der Riemenspannkraft. Dieser Treibriemen Spannungsmesser besteht aus einem Anzeigegerät und einem Sensor an einem Schwanenhals. Der Treibriemen Spannungsmesser misst die Riemenspannung des Riemens im stillstehenden Zustand. Ein kleiner Impuls mit Hilfe eines Schlägels genügt um den Riemen in Schwingung zu versetzen. Der Treibriemen Spannungsmesser erfasst mit einem Sensorstrahl die so erzeugte Eigenfrequenz des Riemens und visualisiert diese auf dem Display. Weiterhin kann der Treibriemen Spannungsmesser aus diesen Messdaten, sowie der eingegebenen Riemenlänge und Riemenmasse direkt die Spannkraft des Riemens ermitteln. Die Eingabe dieser Daten ist allerdings nicht zwingend erforderlich um direkt mit dem Treibriemen Spannungsmesser Messungen durchzuführen. Die Maßeinheiten sind im Treibriemen Spannungsmesser zwischen N (SI-Einheit) und Pound-Force (US-Einheit) umschaltbar. Auf dem Grafikdisplay vom Treibriemen Spannungsmesser wird immer der Messwert in Hz dargestellt. Wird die Riemenmasse und -länge im Gerät eingegeben, so wird zusätzlich noch die Trumkraft in Newton angezeigt. Das intuitive Grafikmenü wird auf dem kontrastreichen Display vom Trumkraft-Messgerät in 6 wählbaren Sprachen visualisiert. Zur weiteren Analyse und zu Qualitätssicherungszwecken ist der Treibriemen Spannungsmesser mit einem Speicher ausgestattet. Im Speicher vom Treibriemen Spannungsmesser können bis zu 750 Datensätze in 15 Ordnern á 50 Messwerte abgelegt werden.

Der Treibriemen Spannungsmesser wird komplett einsatzbereit geliefert. Im Lieferumfang befindet sich das Handgerät, der Standardsensor mit Schwanenhals, eine Magnethalterung, Batterien und Bedienungsanleitung. Optional zum Treibriemen Spannungsmesser sind ein Instrumentenkoffer, Frequenzschlägel, Stativ und ein Messsensor mit Spiralkabel und einem längerem Schwanenhals (für schlecht zu erreichende Riemen) erhältlich.

Warum sollte die Riemenkraft / Trumkraft gemessen werden?

Die Messung von Riemen ist immer dann erforderlich wenn Maschinen und Anlagen optimal gewartet werden sollen. Die maximale Lebensdauer erreicht ein Riemenantrieb nur dann, wenn er einsatzorientiert ausgelegt ist. Dies bedeutet, dass der Riemen optimal gespannt und die Scheiben exakt ausgerichtet sind. Mit Hilfe vom Riemenspannungsmessgerät kann die Spannkraft (Trumkraft) im stehenden Zustand des Riemens exakt ermittelt werden.

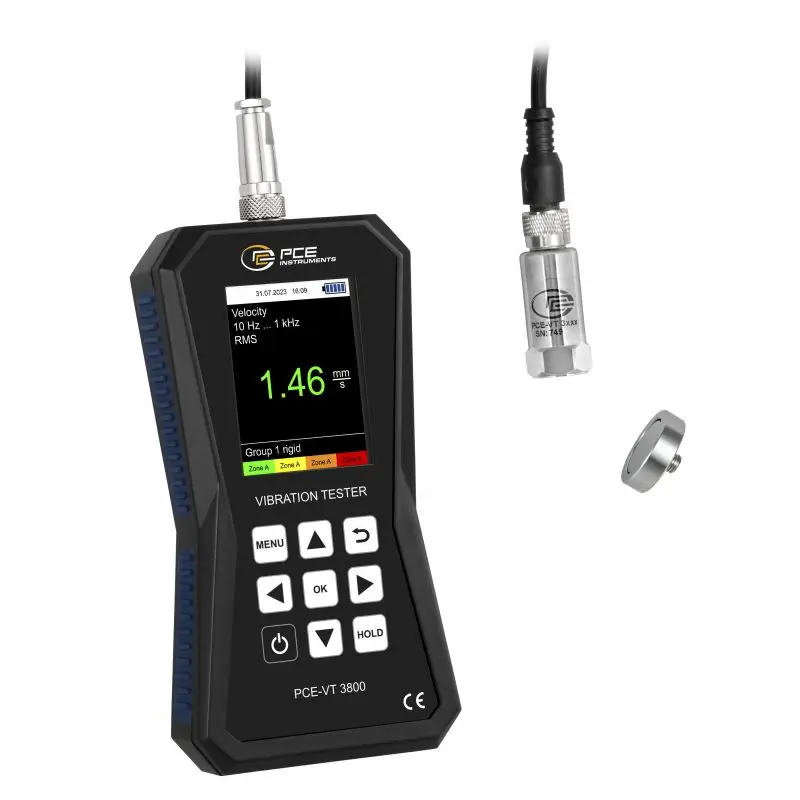

Beschleunigungsaufnehmer PCE-VT 3800 für Schwingungen mit externem Sensor / Spitzenwertmessung /

für Maschinen und Anlagen / optional mit ISO-Werkszertifizierung / Software /

verschiedene Menüsprachen / PC Anschluss über Micro-USB interner Speicher /

Der Beschleunigungsaufnehmer für Schwingungen ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Beschleunigungsaufnehmer kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei demBeschleunigungsaufnehmer RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Beschleunigungsaufnehmer ist die automatische Bewertung nach ISO 10816-3. Demnach kann der Beschleunigungsaufnehmer den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet der Beschleunigungsaufnehmer seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Beschleunigungsaufnehmer kann der LiPo Akku wiederaufgeladen werden.

Um die Messwerte weiter zu verarbeiten, können diese auf dem Beschleunigungsaufnehmer direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Beschleunigungsaufnehmer gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Beschleunigungsaufnehmer können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Beschleunigungsaufnehmer zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden.

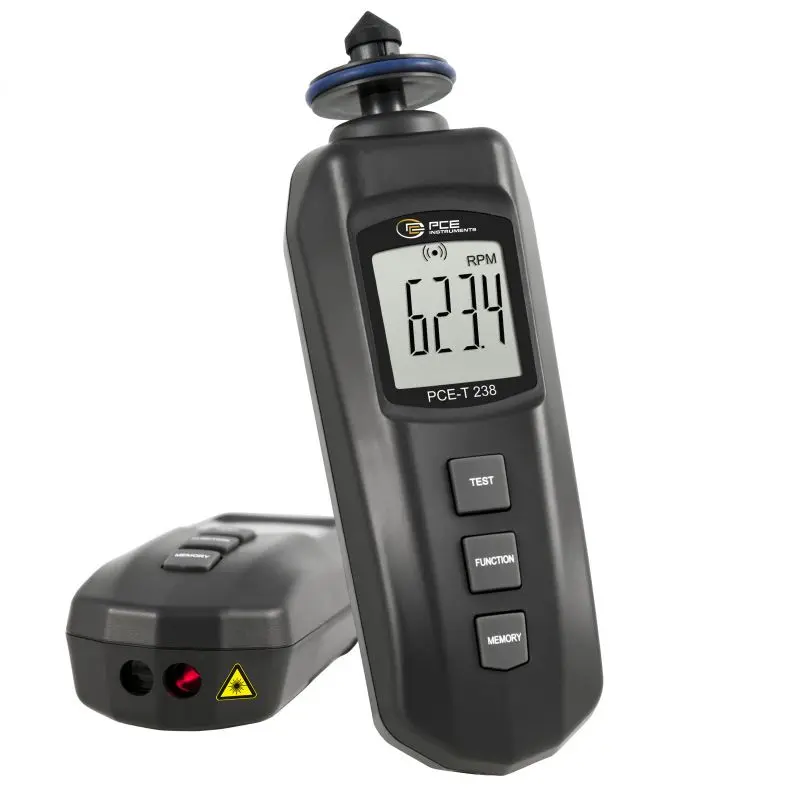

Drehzahlmesser PCE-T 238 zur kontaktierenden und kontaktfreien Messung /

Überprüfung von Oberflächengeschwindigkeiten ebenfalls möglich /

für Drehzahlen bis zu 99.999 U/min / batteriebetrieben / unabhängig von der Drehrichtung

Der Drehzahlmesser ist ein batteriebetriebenes Handmessgerät, das einen mobilen Einsatz zulässt. Der Drehzahlmesser kann eine kontaktierende Messung ebenso wie eine kontaktlose Messung durchführen. Ebenso besteht die Möglichkeit eine Messung der Oberflächengeschwindigkeit durchzuführen. Der Drehzahlmesser ermöglicht eine Messung bis zu 99.999 Umdrehungen pro Minute. Dieser Messbereich ist bei kontaktlosen Messungen mit dem optischen Tachometer möglich. Bei der kontaktierenden Messung können Werte bis zu 19.999 Umdrehungen pro Minute ermittelt werden und die Messung der Oberflächengeschwindigkeit bietet die Möglichkeit Geschwindigkeiten bis zu 1999,9 Metern pro Minute zu bestimmen. Solche Messungen können mit dem Drehzahlmesser direkt begonnen werden und bedürfen keiner großen Vorbereitung.

Der Benutzer muss bei der Verwendung von dem Drehzahlmesser nicht auf die Drehrichtung achten, da dieses Gerät unabhängig davon arbeitet und verwendet werden kann. Somit ist es grade bei der Pflege und Instandhaltung von Maschinen einzusetzen. Durch die kontaktfreie Messung ist auch eine Überprüfung der Drehzahl an schwer zugänglichen Bauteilen möglich.

Merkmale

Treibriemen Spannungsmesser PCE-BTM 2000L
- Messung der Schwingfrequenz des Treibriemens

- intuitive Bedienung

- Berechnung der Trumkraft

- Anzeige der Riemenspannung in N

- 6 Menüsprachen

- Speicher für 750 Messwerte

- Sensor an Schwanenhals

- Eingabe der Riemenlänge und Riemenmasse

Beschleunigungsaufnehmer PCE-VT 3800

- Datenloggerfunktion

- automatische ISO 10816-3 Bewertung

- Messbereich bis 399,9 m/s²

- Handgerät zur mobilen Schwingungsmessung

- wiederaufladbarer Akku

- 2,48" LC Display

Drehzahlmessgerät PCE-T 238
- die kontaktlose Messung vom Drehzahlmesser erfolgt über einen Laser
- Kontaktmessung von m/min via Oberflächenrad
- Robustes ABS-Kunststoffgehäuse
- mit unterschiedlichen gummierten Messspitzen (Kegelform und Trichterform)
- Überprüfung der Drehzahl an schwer zugänglichen Bauteilen möglich
- drehrichtungsunabhängig
- Laufgeschwindigkeit

Spezifikation

PCE-BTM 2000L
Messbereich	10 ... 900 Hz
Genauigkeit	± (1 % v. Mw. + 4 Digit)
Wiederholgenauigkeit	± 1 Hz
Auflösung	<100 Hz: 0,1 Hz
	>100 Hz: 1 Hz
Sensorlänge	25 cm
Riemenlänge	max. 9,999 m
Riemenmasse	max. 9,999 kg/m
Speicher	750 Messwerte
	15 Ordner á 50 Messpunkte
Menüsprachen	Deutsch, Englisch, Spanisch,
	Französisch, Italienisch, Niederländisch
Spannungsversorgung	3 x 1,5 V AA Batterie
Betriebsbedingungen	0 ... 50 C; max. 95 % r.F.
Lagerbedingungen	-20 ... 65 C; max. 95 % r.F.
Abmessungen	150 x 80 x 38 mm
Gewicht	ca. 200 g inkl. Batterien

PCE-VT 3800
Messbereich	Beschleunigung
	0,0 ... 399,9 m/s²
Auflösung	0,1 m/s²
Genauigkeit @ 160 Hz	±2 %
Frequenzbereich	10 Hz ... 10 kHz
	1 kHz ... 10 kHz

Messbereich	Geschwindigkeit
	0,00 ... 399,9 mm/s
Auflösung	0,1 mm/s
Genauigkeit @ 160 Hz	±2 %
Frequenzbereich	10 Hz ... 1 kHz

Messbereich	Weg
	0,000 ... 3,9 mm
Auflösung	1 µm
Genauigkeit @ 160 Hz	±2 %
Frequenzbereich	10 Hz ... 200 Hz

Messparameter	RMS, Peak, Peak-Peak
	Scheitelfaktor (Crest-Faktor)
Manueller Speicher	99 Ordner á 50 Messwerten
Datenlogger	Verschiedene Start-/Stopp-Trigger
	Messintervall zwischen 1 s … 12 h
	50 Speicherplätze á 43200 Messwerten
Einheiten	umschaltbar metrisch / imperial
Anzeige	2,8" LC Display
Menüsprachen	Englisch, Deutsch, Französisch
	Spanisch, Italienisch, Niederländisch
	Portugiesisch, Türkisch, Polnisch
	Russisch, Chinesisch, Japanisch
Spannungsversorgung	Intern: LiPo-Akku (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Betriebsdauer	ca. 15 … 20 h (abhängig von der Displayhelligkeit)
Betriebs- und Lagerbedingungen	Temperatur: -20 ... +65 °C
	Luftfeuchtigkeit: 10% r. F. … 95% r. F.,
	nicht kondensierend

Abmessungen	165 x 85 x 32 mm
Gewicht	239 g
Schutzart	IP52
Technische Daten Beschleunigungssensor
Resonanzfrequenz	24 kHz
Querempfindlichkeit	≤ 5%
Zerstörungsgrenze	5000 g (Peak)
Betriebs- und Lagertemperatur	-55 °C … +150 °C
Gehäusematerial	Edelstahl
Befestigungsgewinde	¼ - 28“
Abmessungen	Ø 17 x 46 mm
Gewicht (ohne Kabel)	52 g

PCE-T 238
Messbereich kontaktlose Messung	5 ... 99.999 U/min
Messbereich kontaktierende Messung	0,5 ... 19.999 U/min
Messbereich Oberflächenmessung	0,05 ... 1.999,9 m/min
Auflösung U/min	bei <1.000 U/min: 0,1
	bei ≥1.000 U/min: 1
Auflösung m/min	bei <100 m/min: 0,01
	bei ≥1000 m/min: 1
Display	LCD, Größe: 32 mm x 28 mm, 5-stellig
Messgenauigkeit	± (0,1 % v. Mw + 1 Digit)
Messabstand bei kontaktfreien Messungen	typischerweise 5 ... 150 cm
Laser	Klasse II, Leistung: 1 mW
Betriebsbedingungen	0 ... +50 °C, <80 % relative Feuchte
Speicher	letzter Wert, Extremwerte mit Aufruffunktion
Datenschnittstelle	RS232
Stromversorgung	4 x 1,5 V AAA Batterie
Stromverbrauch	kontaktlose Messung: ca. DC 20 mA
kontaktierende Messung	ca. DC 9,5 mA
Abmessungen	165 x 50 x 33 mm
Gewicht	182 g (inkl. Batterien)

Lieferumfang

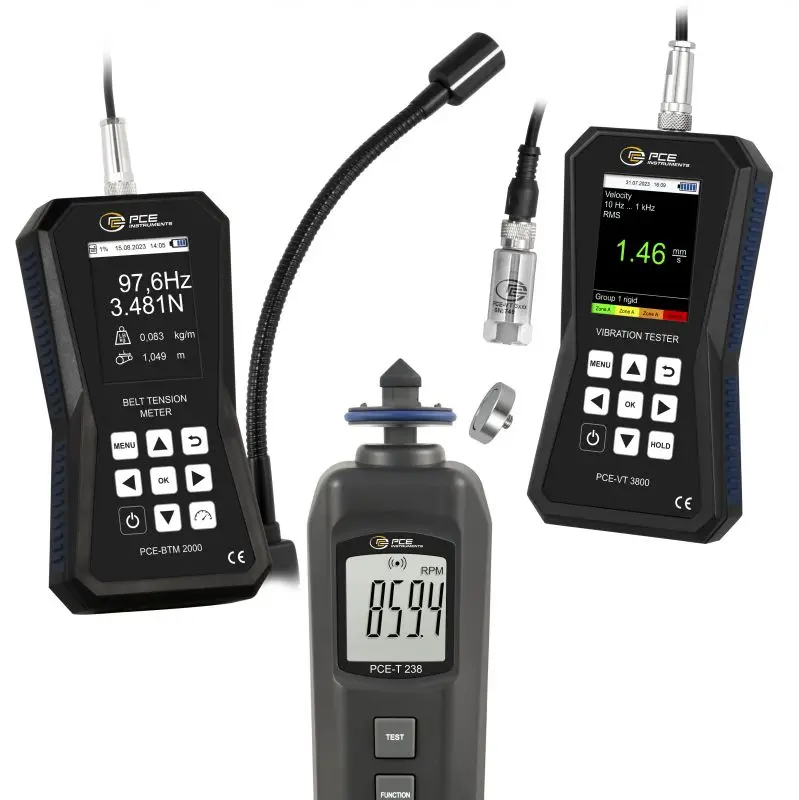

Messkoffer Kit PCE-BTM 2000LTVT-KIT:
1 x Treibriemen Spannungsmesser PCE-BTM 2000L
1 x Beschleunigungsaufnehmer PCE-VT 3800
1 x Drehzahlmessgerät PCE-T 238

1 x Schwanenhals Sensor (extra lang) für PCE-BTM 2000L

3 x 1,5 V AA Batterie für PCE-BTM 2000L
1 x Bedienungsanleitung für PCE-BTM 2000L
1 x Tragetasche für PCE-BTM 2000L
1 x Software zum Download für PCE-BTM 2000L
1 x Sensor für PCE-VT 3800
1 x Spiralkabel für PCE-VT 3800
1 x Magnetadapter für PCE-VT 3800
1 x Micro-USB Kabel für PCE-VT 3800
1 x USB Stick mit Software und Anleitung für PCE-VT 3800
1 x Kurzanleitung für PCE-VT 3800
1 x Servicetasche für PCE-VT 3800
2 x gummierte Messspitze (Kegelform) für PCE-T 238
1 x gummierte Messspitze (Trichterform) für PCE-T 238
1 x reflektierender Kontaktstreifen (ca. 60 cm) für PCE-T 238
4 x 1,5 V Batterie (Typ AAA) für PCE-T 238
1 x Bedienungsanleitung für PCE-T 238
