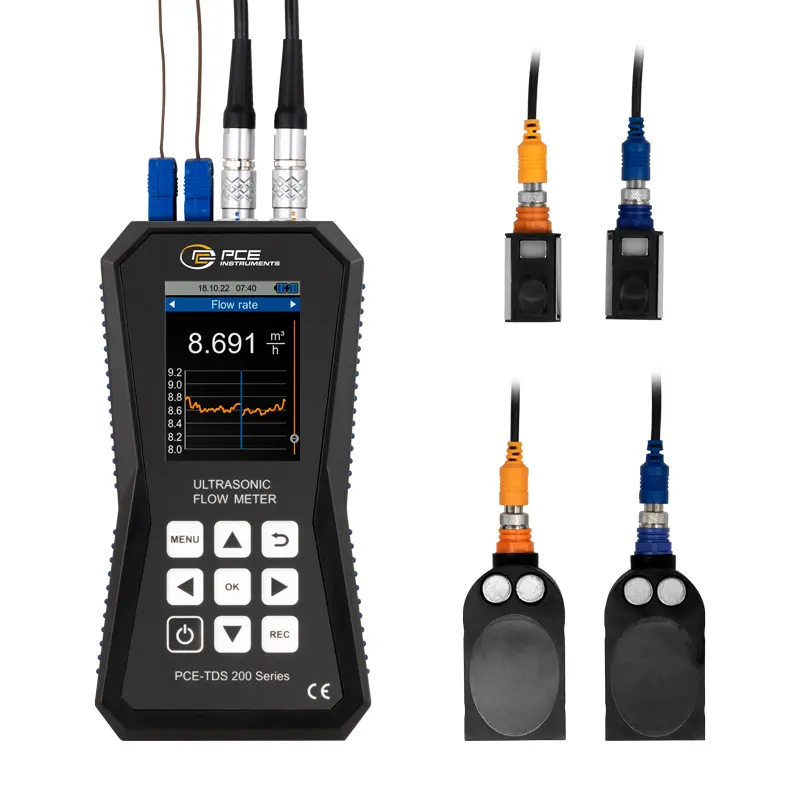

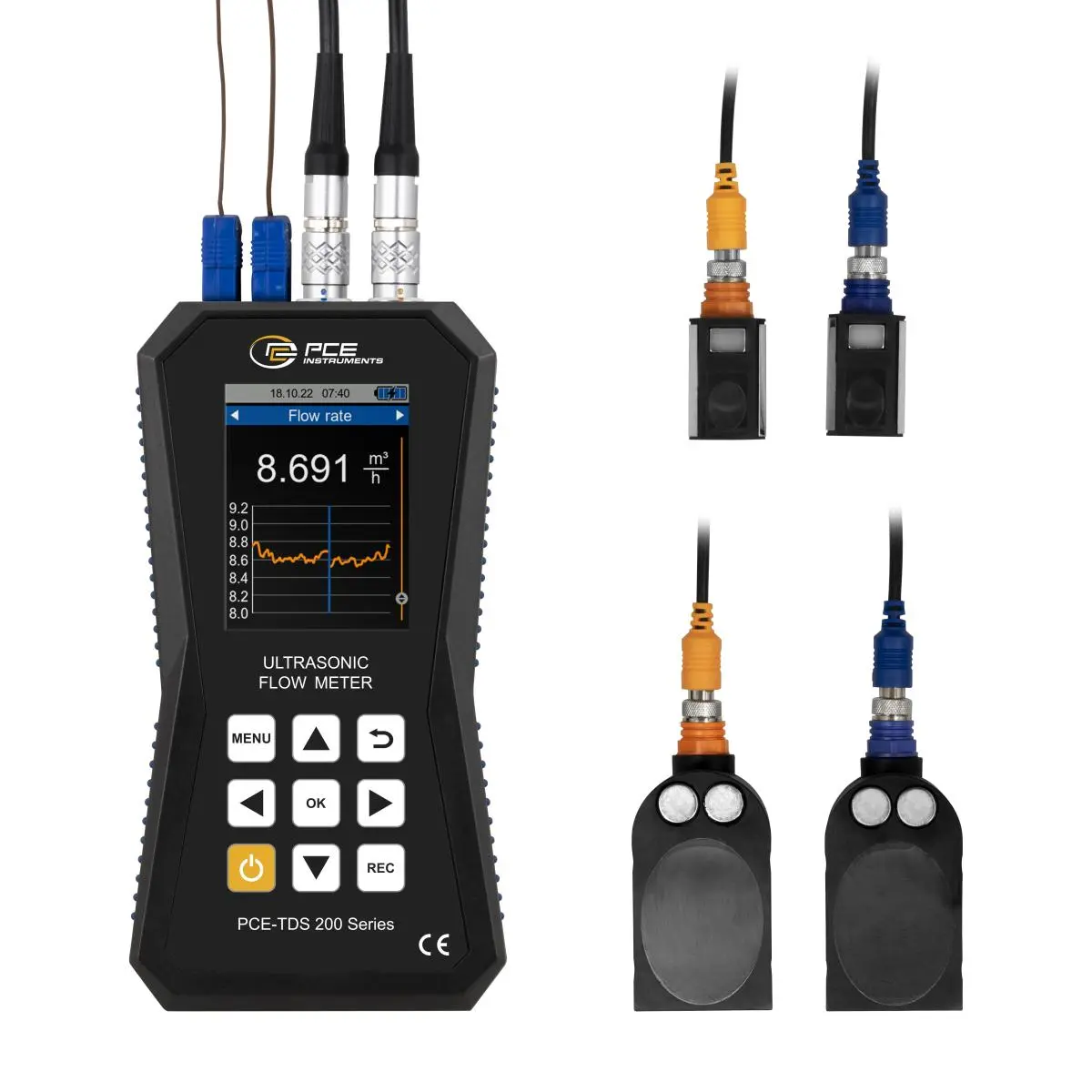

Messgerät für Heizungsanlagen / Heizungsbauer Frontal

Messgerät für Heizungsanlagen / Heizungsbauer Sensoranschluss

Messgerät für Heizungsanlagen / Heizungsbauer Display

Messgerät für Heizungsanlagen / Heizungsbauer Sensor

Messgerät für Heizungsanlagen / Heizungsbauer Anschlüsse

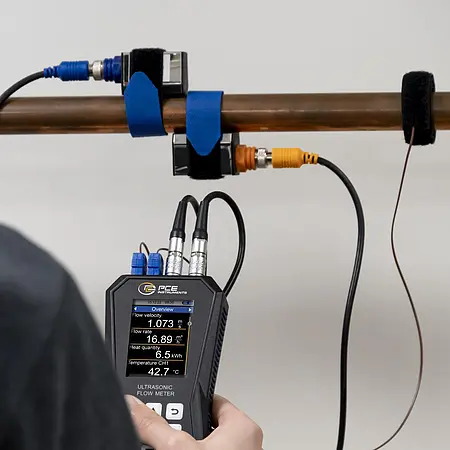

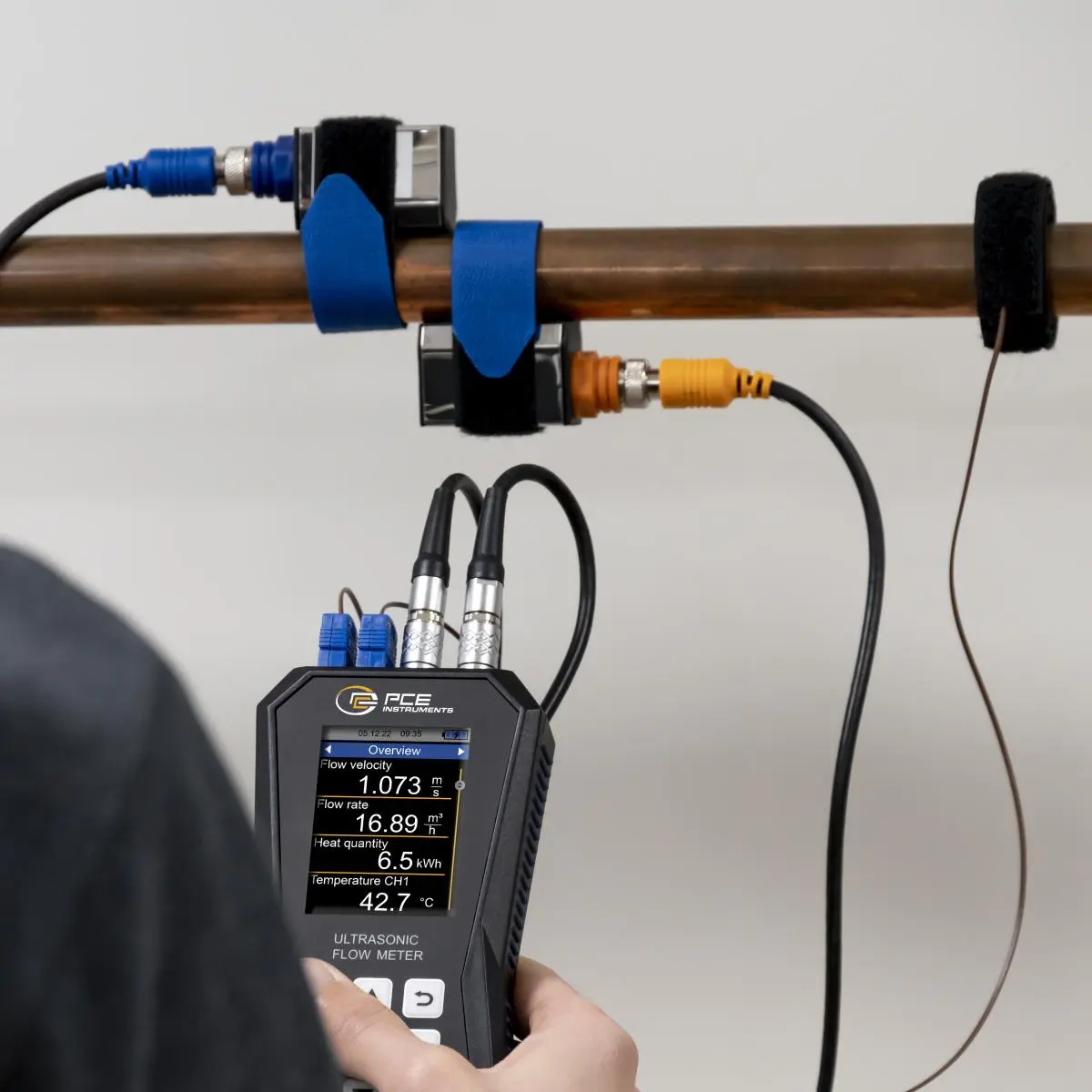

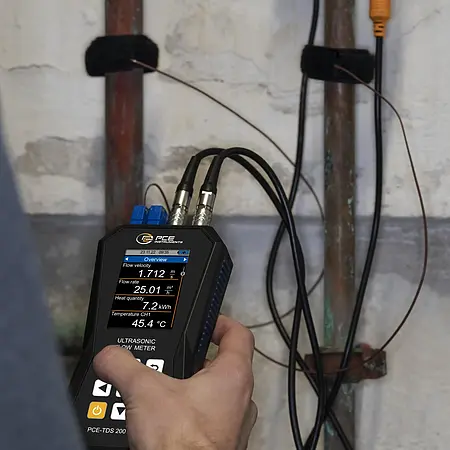

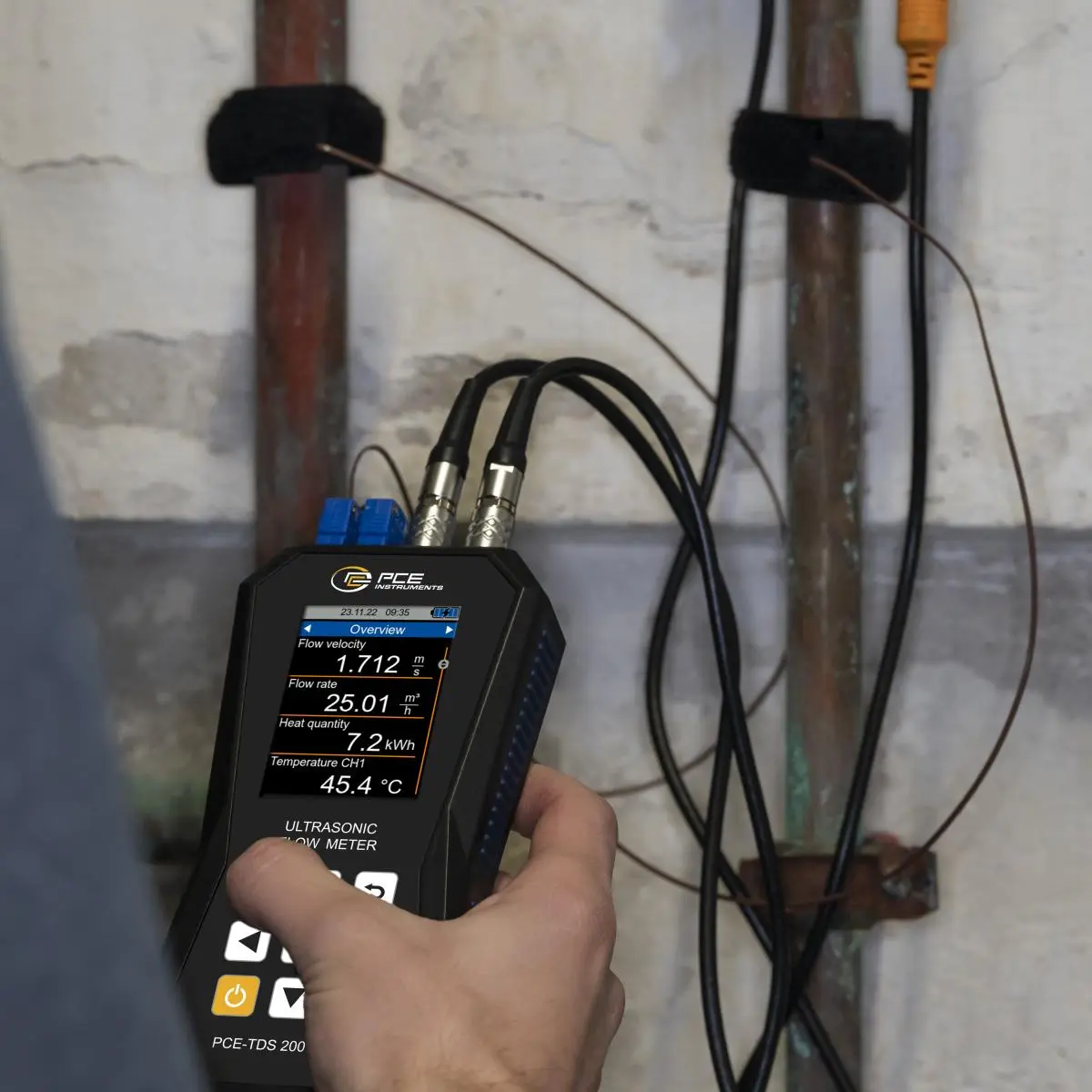

Messgerät für Heizungsanlagen / Heizungsbauer Anwendungsbild

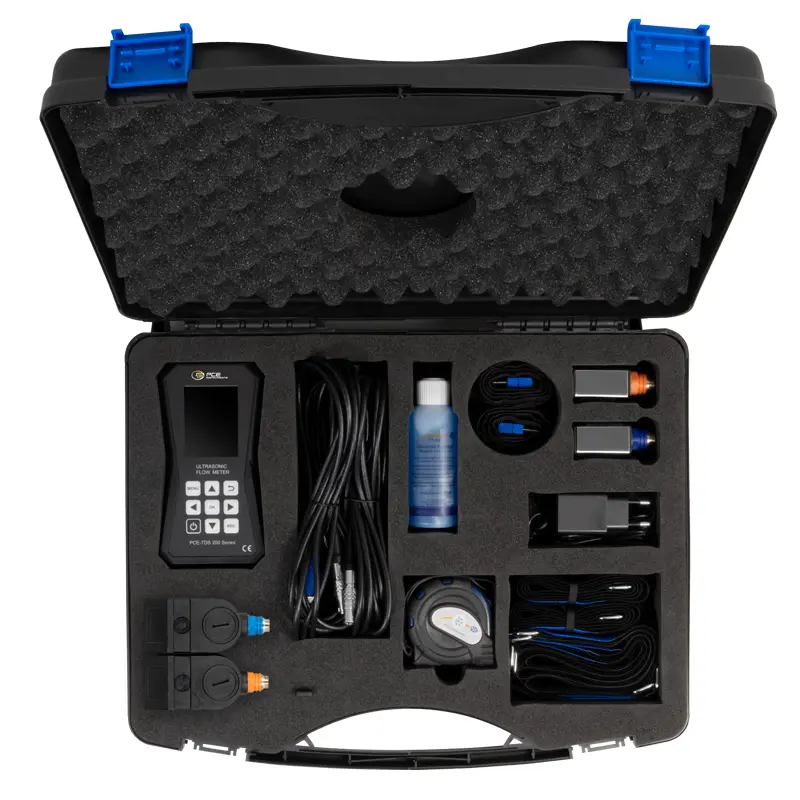

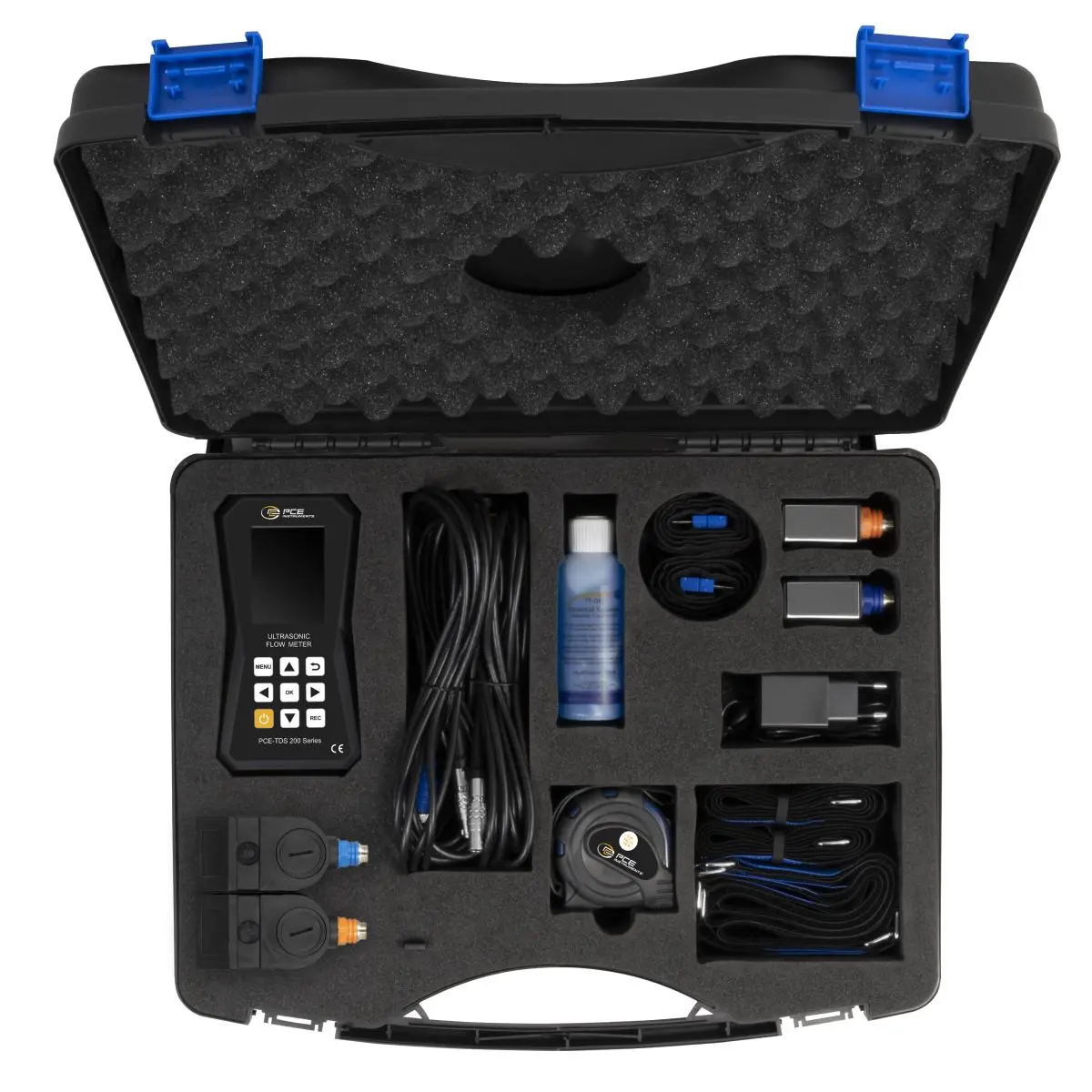

Messgerät für Heizungsanlagen / Heizungsbauer Lieferumfang

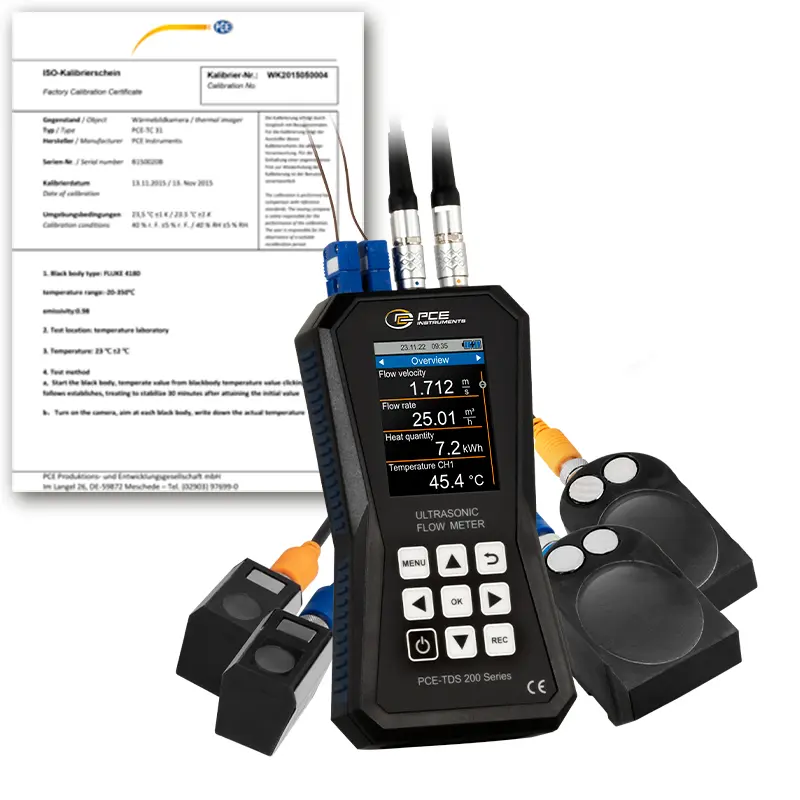

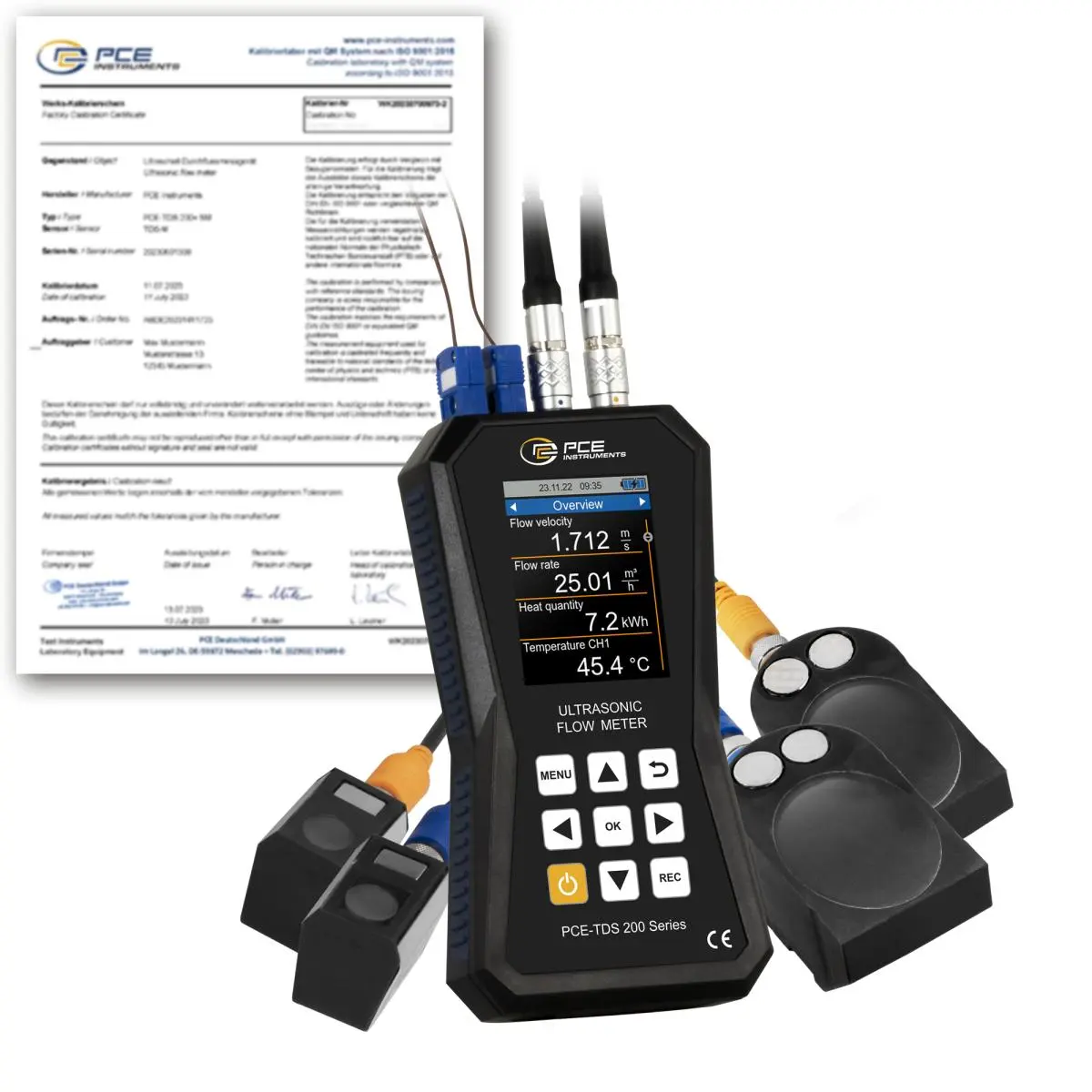

Durchflussmessgerät PCE-TDS 200+ SL-ICA inkl. ISO-Kalibrierzertifikat

Name: Durchflussmessgerät PCE-TDS 200+ SL-ICA inkl. ISO-Kalibrierzertifikat
Brand: PCE Instruments
SKU: 6058509
Price: 4339.9 EUR
Availability: InStock

Best.Nr.: PCE-TDS 200+ SL-ICA

EAN: 4250348731500

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

15 Werktage Rückgaberecht

Sicheres Bezahlen

Zubehör

Temperaturanlegefühler mit Klettband, Typ T, Länge 3 m

74,90 €

Temperaturanlegefühler mit Klettband, Typ T, Länge 1 m

54,90 €

Temperaturanlegefühler mit Klettband, Typ T, Länge 5 m

94,90 €

Schulung zum Durchflussmessgerät PCE-TDS 200

506,90 €

Werkskalibrierzertifikat (ISO 9001) für Ultraschall-Durchflussmessgeräte

374,90 €

Software zum Ultraschall Durchflussmessgerät

166,90 €

K-GEL Hochtemperaturkoppelgel

98,90 €

TT-GEL Ultraschallkontaktgel

19,90 €

PCE-TDS 200 SR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

629,90 €

PCE-TDS 200 S SENSOR für das Ultraschall Durchflussmessgerät

359,90 €

PCE-TDS 200 MR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

759,90 €

PCE-TDS 200 M SENSOR für das Ultraschall Durchflussmessgerät

359,90 €

PCE-TDS 200 L SENSOR für das Ultraschall Durchflussmessgerät

739,90 €

Beschreibung

Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s /

Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /

2,8 " LC-Display / für alle Medien

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar.

PCE-TDS 200 S SENSOR

Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.

PCE-TDS 200 L SENSOR

Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.

Merkmale

- Messbereich ±32 m/s

- USB-C Schnittstelle zur Datenübertragung

- optionale Software zur Analyse der Messwerte

- Reproduzierbarkeit ±0,5 % vom Messwert

- Wärmemengenmessung

- Datenspeicher für 10 Millionen Messpunkte

- individuell einstellbare Alarmgrenzwerte

- optional mit ISO oder DAkkS Kalibrierzertifikat

- inkl. ISO-Kalibrierzertifikat

Spezifikation

Geschwindigkeit
Messbereich	-32 ... +32 m/s
Auflösung	0,001 m/s
Genauigkeit	DN ≥50 mm: ±1,5 % v.Mw. für Geschwindigkeiten >0,3 m/s / DN <50 mm: ±3,5 % v.Mw. für Geschwindigkeiten >0,3 m/s

Temperatur Typ K
Messbereich	-100 ... +1370 °C
Auflösung	0,1 °C
Genauigkeit	±0,4 %

Temperatur Typ J
Messbereich	-100 ... +1150 °C
Auflösung	0,1 °C
Genauigkeit	±0,4 %

Temperatur Typ S
Messbereich	0 ... 1500 °C
Auflösung	0,1 °C
Genauigkeit	±0,5 %

Temperatur Typ R
Messbereich	0 ... 1700 °C
Auflösung	0,1 °C
Genauigkeit	±0,5 %

Temperatur Typ E
Messbereich	-100 ... +900 °C
Auflösung	0,1 °C
Genauigkeit	±0,4 %

Temperatur Typ T
Messbereich	-100 ... +400 °C
Auflösung	0,1 °C
Genauigkeit	±0,4 %

Temperatur Typ N
Messbereich	-100 ... +1150 °C
Auflösung	0,1 °C
Genauigkeit	±0,4 %

Temperatur Typ B
Messbereich	600 ... 1800 °C
Auflösung	0,1 °C
Genauigkeit	±0,5 %

Ultraschallsensor
Bezeichnung	PCE-TDS 200 L SENSOR
Rohrdurchmesser	DN 300 ... 6000 mm / Ø 300 … 6000 mm
Abmessung	91 x 52 x 44 mm
Typ	Ultraschall
Frequenz	1 MHz
Betriebstemperatur	-30 ... 160 °C
Sensorkabellänge	5 m

Ultraschallsensor
Bezeichnung	DT-TDS 200 S SENSOR
Rohrdurchmesser	DN 15 ... 100 mm / Ø 20 ... 108 mm
Abmessung	45 x 30 x 30 mm
Typ	Ultraschall
Frequenz	1 MHz
Temperatur	-30 ... 160 °C
Sensorkabellänge	5 m

Allgemeine technische Daten
Messfunktionen	Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur, Wärmeleistung, Wärmemenge
Einheit(en)	metrisch, imperial
Einheiten Zusatzinformation	Maße: mm, in Flussgeschwindigkeit: m/s, ft/s Temperatur: °C/°F Wärmemenge: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Wärmeleistung: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h Volumenstrom: m³, l, gal, igl, mgl, cf, bal, ib, ob Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob Zeitangabe: Sekunden, Minuten, Stunden, Tage Kostenanzeige: EUR, Pfund, USD, Türkische Lira, Zloty, Yen
Displaygröße	2,8 Zoll
Speichermedium	Interner Speicher
Speicherkapazität	32 GB
Speicherintervall von	1 s
Speicherintervall bis	12 h
Schnittstelle	USB-C
Rohrmaterial	Stahl, Gusseisen, Edelstahl, Aluminium, Messing, Kupfer, PVC, Eisen, Nickel, Titan, Zink, Acryl, Polyethylen, Polypropylen, Nylon, Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials)
Rohrmaterial Zusatzinformation	Innenauskleidung des Rohrs: - Keine Auskleidung - Benutzerdefiniert - Epoxidharz - Gummi - Mörtel - Polystyrol - Polyethylen - Polytetrafluorethylen - Polyurethan - Polypropylen - Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres)
Messmedium	Wasser, Meerwasser, Öl, Rohöl, Methanol, Ethanol, Diesel, Benzin, Petroleum, Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium)
Betriebsdauer	10 h
Automatische Abschaltung von ... bis	1 ... 15 min.
Messmethode	Z, V, N, W
Alarm	optisch, akustisch
Alarmmodi	Unterschreitung, Überschreitung, Innerhalb, Außerhalb
Reproduzierbarkeit	±0,5 %
Menüsprache	Türkisch, Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Dänisch, Italienisch, Niederländisch, Portugiesisch
Schutzklasse (Gerät)	IP52
Spannungsversorgung	USB 5 V DC, 500 mA
Steckertyp	Gerät-Eurostecker
Akku/Batterie	1 x 3,7 V LP785060 , Lithium-Polymer-Akku
Kapazität	2500 mAh
Leistung	9,25 Wh
Betriebsbedingungen	-20 ... 65 °C , 10 ... 95 % r. F.
Lagerbedingungen	-20 ... 65 °C , 10 ... 95 % r. F.
Abmessungen ( L x B x H )	165 x 85 x 32 mm
Gewicht	263,5 g
