Das kompakte Magnetfeldmessgerät / Magnetfeldmesser List-Magnetik FLUX-CHECK 250 ist ein neues Handmessgerät zur Bestimmung des magnetischen Flusses Phi eines Magnetsystems oder Einzelmagneten. Dieses innovative Gerät bietet eine präzise Möglichkeit zur ferromagnetischen Materialprüfung und ist ideal für die Werkstoffanalyse und Materialprüfung in verschiedenen Anwendungen.

Für die Prüfung eines Permanentmagneten oder eines magnetischen Systems ist entscheidend, wie die Magnetqualität und wie stark die Magnetisierung des Magneten ist. Die Messung der Magnetfeldstärke mit einem Magnetfeldmessgerät ist nur punktuell möglich und berücksichtigt nicht das Volumen des Magneten. Diese Aufgabe übernimmt ein Magnetfeldmessgerät / Magnetfeldmesser mit Helmholtzspule, das eine präzise und volumetrische Messung des gesamten Magnetfeldes ermöglicht.

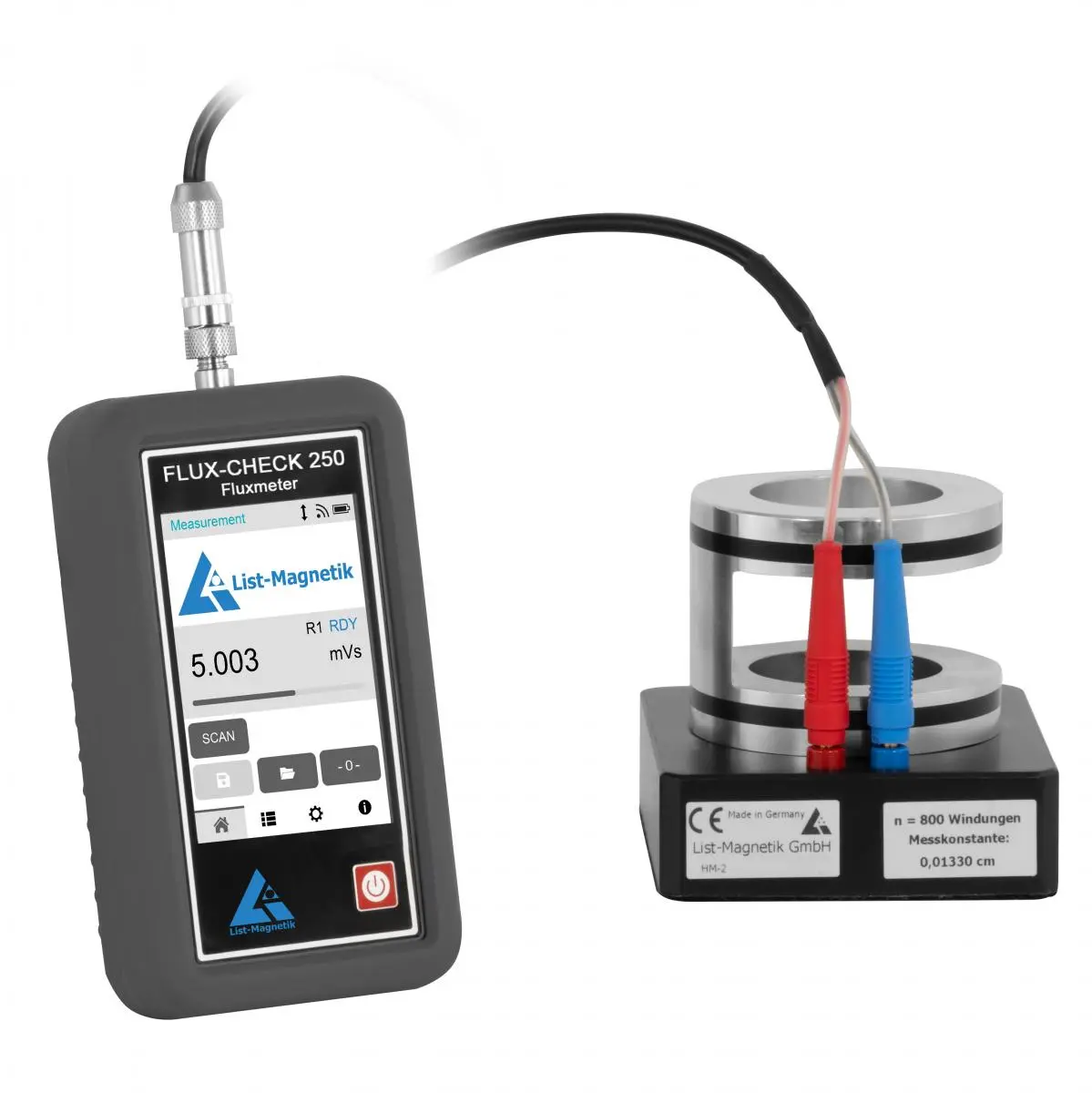

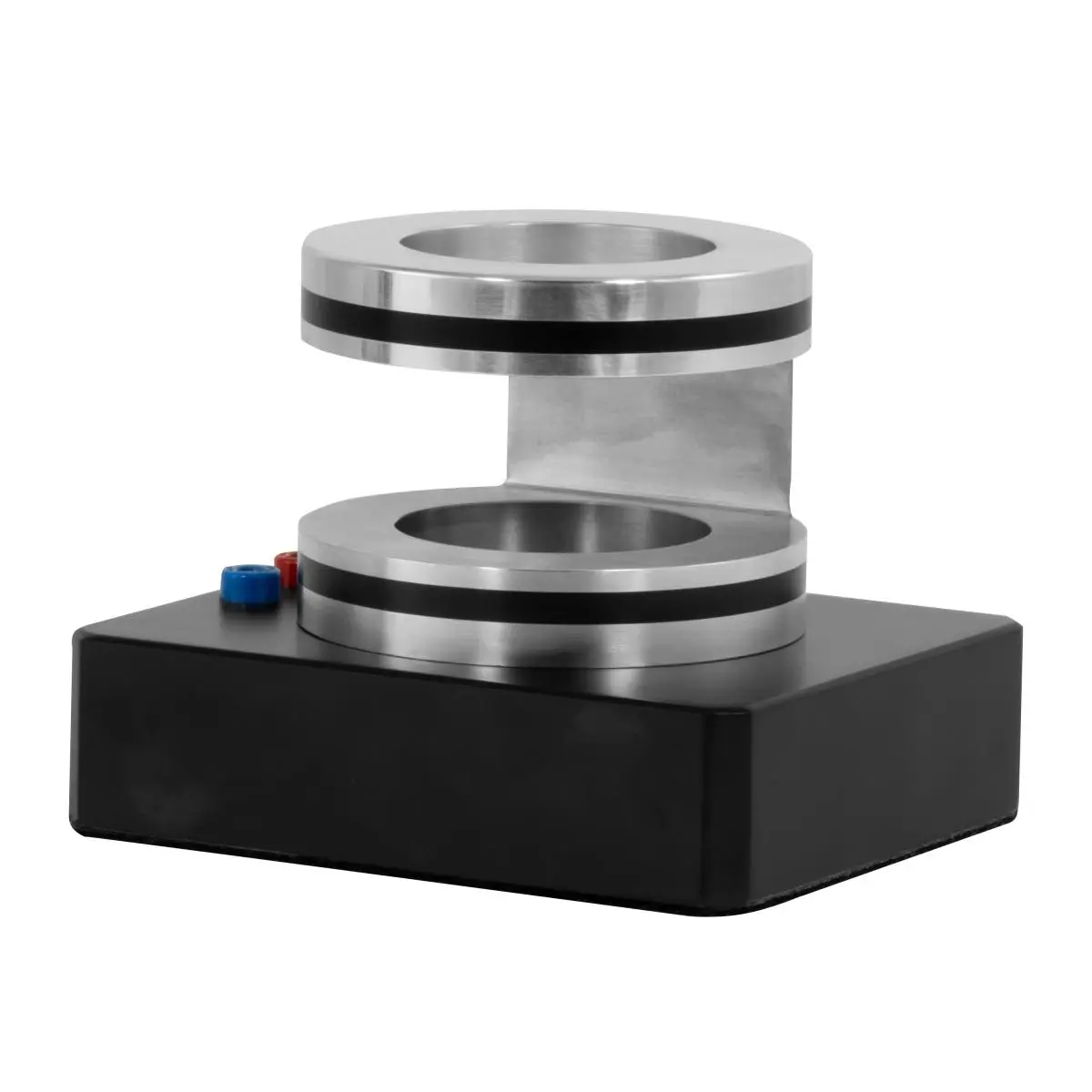

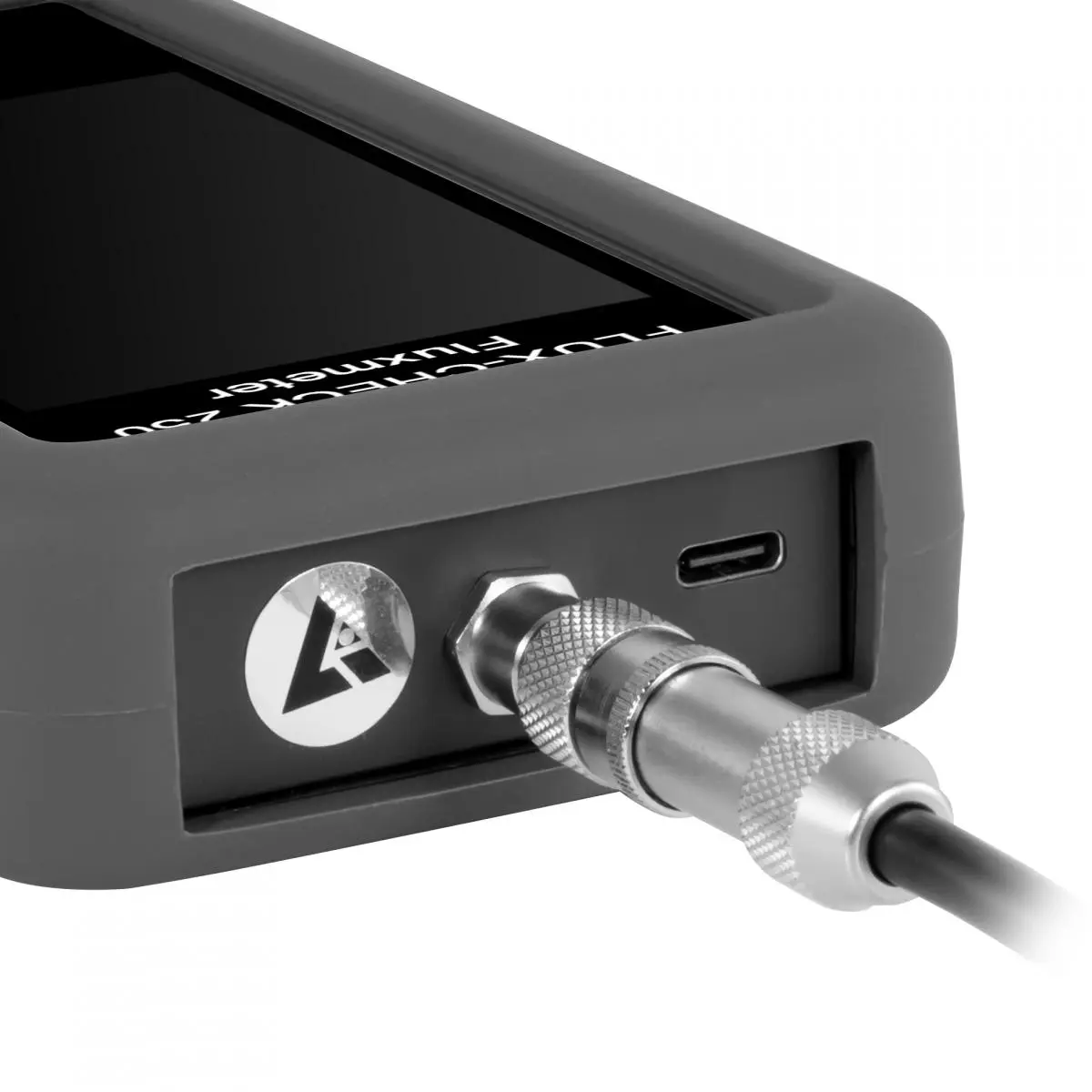

In Kombination mit der List-Magnetik Helmholtz-Momentspule HM-1 kann der magnetische Fluss von Permanentmagneten sehr genau bestimmt werden, da das gesamte Volumen des Magneten positionsunabhängig gemessen wird. Dabei wird die Auswirkung des Magneten auf die Spule in Form einer elektrischen Spannung ermittelt und in den Flusswert (oder Flux) umgerechnet. An das Gerät lassen sich neben der Helmholtz-Momentspule HM-1 auch alle Arten von Spulen oder Spulensonden anschließen, was eine hohe Flexibilität in der ferromagnetischen Materialprüfung und Werkstoffanalyse ermöglicht.

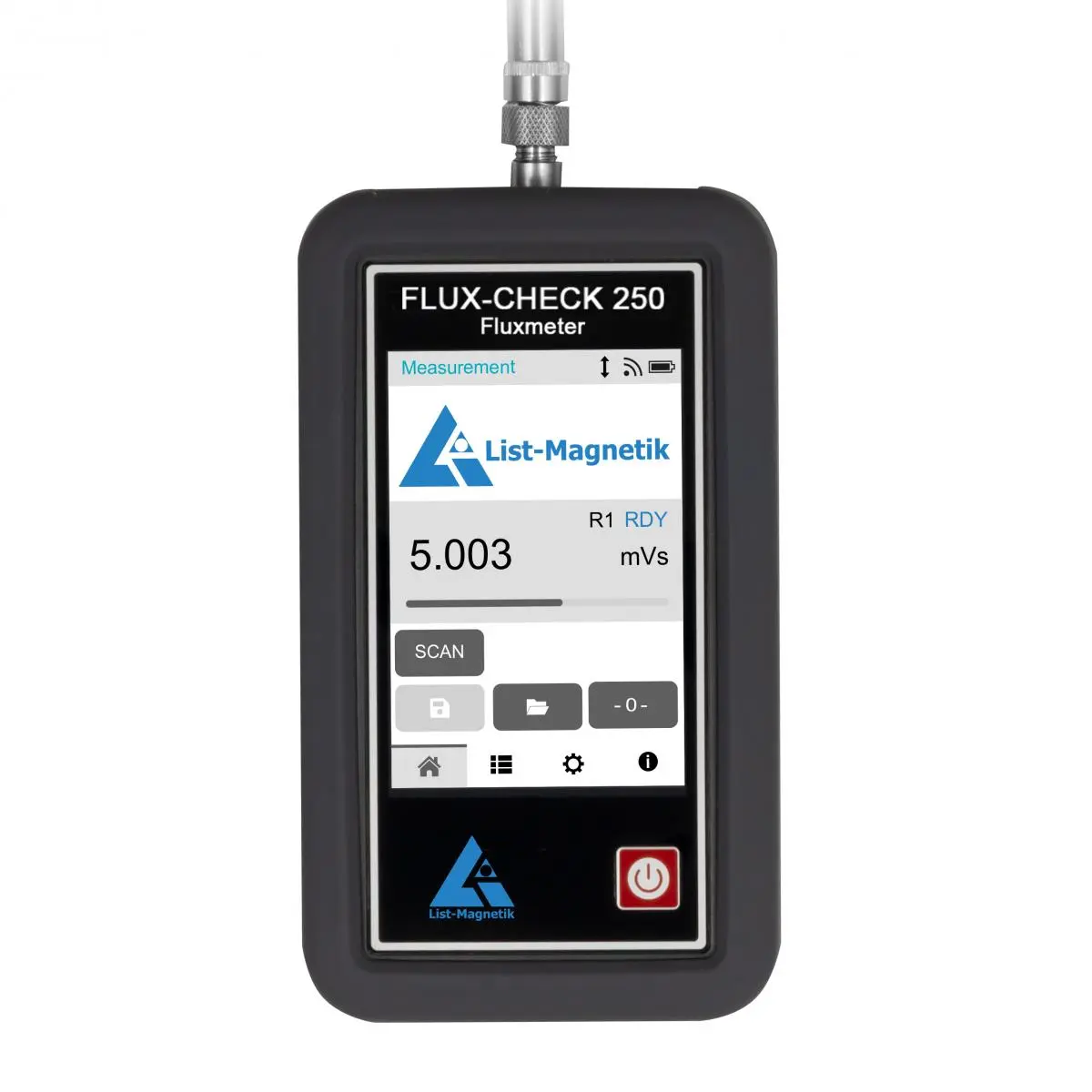

Die Erfassung der aufgezeichneten Impulskurve der Flussmessung ergibt eine Fläche, die als Integral den Flusswert bestimmt. Diese Fläche wird als grafische Darstellung auf dem LCD-Touchpanel mit einer Auflösung von 320x480 Pixeln aufbereitet, und der richtige Flusswert wird daraus errechnet. Technisch ausgedrückt ist das Magnetfeldmessgerät / Magnetfeldmesser FLUX-CHECK 250 ein elektronischer analoger Spannungs-Integrator.

Eine Drift, die viele Magnetfeldmessgerät / Magnetfeldmesser nach dem Einschalten aufweisen und die zu einer längeren Wartezeit bis zur ersten Messung führt oder im Verlauf der Messreihe immer wieder kompensiert werden muss, tritt beim FLUX-CHECK 250 nicht auf. Stattdessen wird ein Triggerwert vorgegeben, ab dem die Messung beginnt, wobei der vorherige Driftwert automatisch als wert genommen wird. Sofort nach dem Einschalten ist das Gerät messbereit, was eine schnelle und zuverlässige Werkstoffprüfung und Materialanalyse ermöglicht, ohne Zeitverlust durch ständige Driftkompensation.

Neben dem magnetischen Fluss Phi können im Magnetfeldmessgerät / Magnetfeldmesser weitere Angaben zur Spule und zum vermessenen Magneten erfasst werden. Diese Daten können zur Berechnung zusätzlicher Aussagen verwendet werden, die die Werkstoffanalyse und die präzise Materialprüfung von Permanentmagneten und anderen magnetischen Systemen unterstützen.
Die Windungszahl der Spule (n) - daraus errechnet wird der "Reale Fluss"
Die Spulenkonstante der Helmholtzspule, daraus errechnet sich das "Magnetische Moment"
Das Volumen des Magneten, daraus errechnet sich die Flussdichte B

Das Gerät unterstützt Sie durch einen flexiblen Messwertspeicher, eine kombinierte Digital- und Analoganzeige sowie die Messung von Spitzenwerten. Dank der drahtlosen Bluetooth-Schnittstelle können die Daten an einen Windows-PC sowie an Apps für Android und iOS übertragen werden. Über die USB-Schnittstelle kann das Gerät kontinuierlich an eine externe Stromquelle angeschlossen werden.

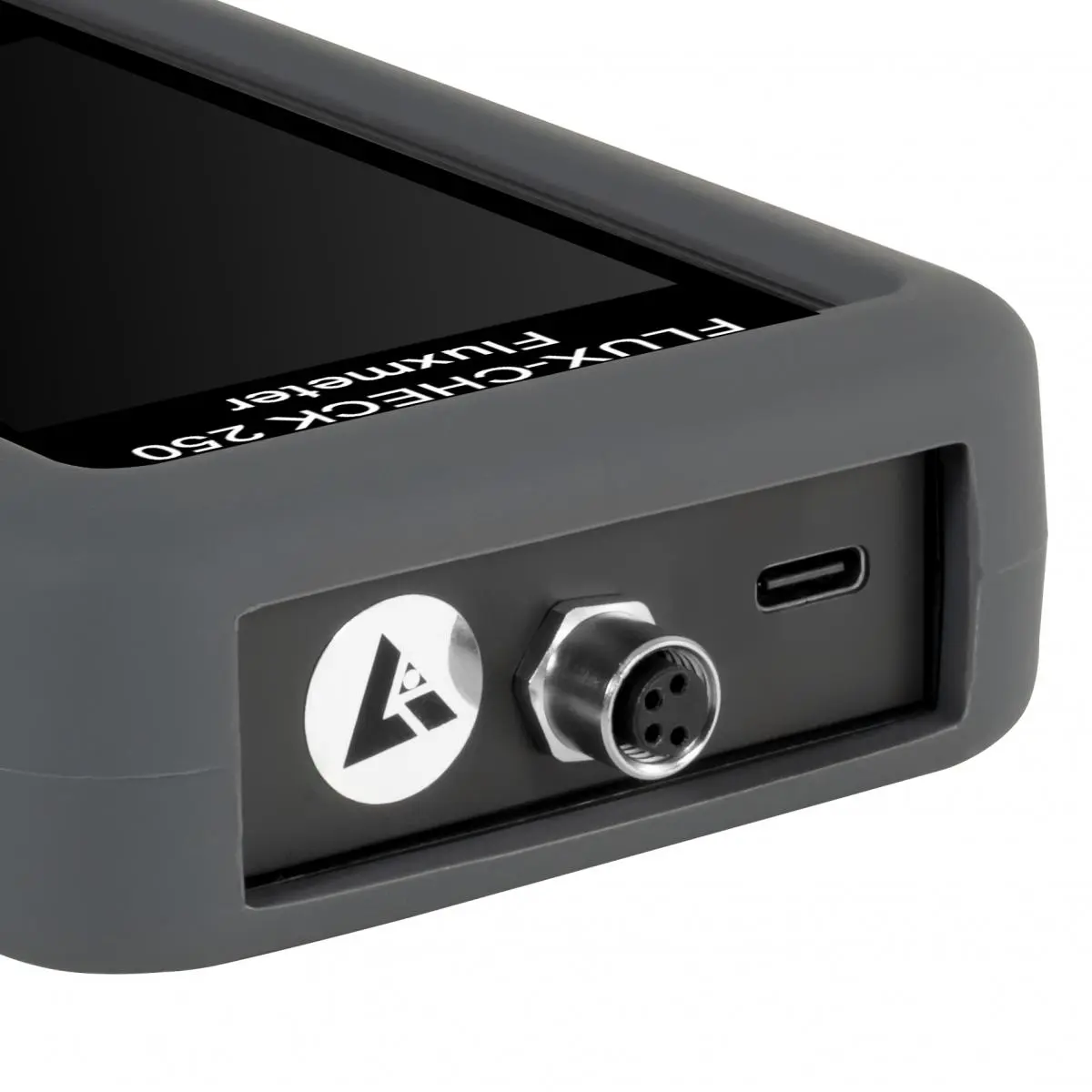

Auf dem Magnetfeldmessgerät / Magnetfeldmesser ist eine SCPI-Schnittstelle implementiert, mit der das Gerät ferngesteuert im Linienbetrieb Messungen ausführen und Messwerte liefern kann. Die Verbindung erfolgt über USB, wodurch gleichzeitig die Stromversorgung sichergestellt und der Dauerbetrieb gewährleistet wird.
