Kabelsuchgerät / Kabelsucher

Was ist ein Kabelsucher?
Ein Kabelsuchgerät ist, wie der Name schon sagt, ein Hilfsmittel für den Elektroinstallateur um verlegte Kabel in Gebäuden aber auch im Erdreich zu suchen und zu finden.

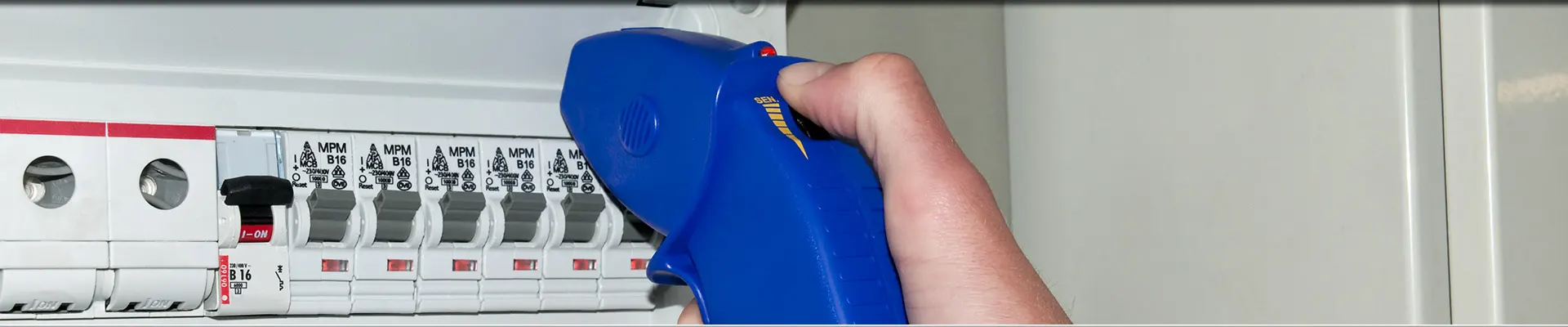

Die Kabelsucher bestehen in der Regel aus zwei Geräten. Einem Signalgeber und einem Empfangsgerät. Der Signalgeber moduliert ein Signal auf die spannungslose oder spannungsführende Leitung auf, die gesucht werden soll. Das Empfangsteil, der Kabelsucher, empfängt über verbaute Sensorik dieses Signal und stellt über ein Display und/oder akustische Signal die Empfangsstärke dar.

So ist erkennbar: Je höher der Signalausschlag / je lauter der Signalton, umso näher ist man an der Suchleitung. Leitungssuchgeräte dieser Art können für viele verschiedene Anwendungen eingesetzt werden. So können Kurzschlüsse geortet werden oder aber auch die Begrenzungsdrähte von Rasenmäher-Robotern.

Neben der Betriebsart mit einem galvanisch angeschlossenen Sender, können Kabelsucher Anschlussleitungen finden, die netzspannungsführend sind. Das Kabelsuchgerät spürt dann das elektromagnetische Feld auf, welches sich Ringförmig um jeden elektrischen Leiter ausbreitet, der spannungsführend ist. Diese einfachen Kabelsuchgeräte finden oft Einsatz bei Renovierungsarbeiten im Haushalt.

Ein grundlegender Unterschied zwischen Kabelsuchern für Innenanwendungen ist, die Möglichkeit den Kabelfinder an spannungsführenden Leitungen oder spannungslosen Leitungen zu verwenden. Kabelsucher für spannungslose Leitungen werden oft in der Zuordnung von Leitungspaaren in der Telefon- und Netzwerktechnik verwendet bevor die Kabel gepatcht werden. Kabelsucher, welche für spannungsführende Kabel einsetzbar sind, werden zur Leitung von Stromkabeln und schon festverlegten Kabel oder zur Ortung von Kabelbrüchen / Kurzschlüssen verwendet.

Diese zwei Arten von Leitungssuchegeräten sind in der Regel für die Kabellokalisierung im Innenbereich einsetzbar. Sie können auch mit Abstrichen im Außenbereich verwendet werden. Spezielle Kabelsucher für den Outdoorbereich besitzen weitere Funktionen, die gerade im Bereich des Garten- und Landschaftsbau oder auch bei anderen Tiefbauarbeiten besser geeignet sind. Dieses Kabelsuchgerät kann auch Leitungen problemlos orten, welche spannungslos und ohne Sender betrieben werden, wenn diese länger als 100 m sind.
