Best.Nr.: PCE-IT414

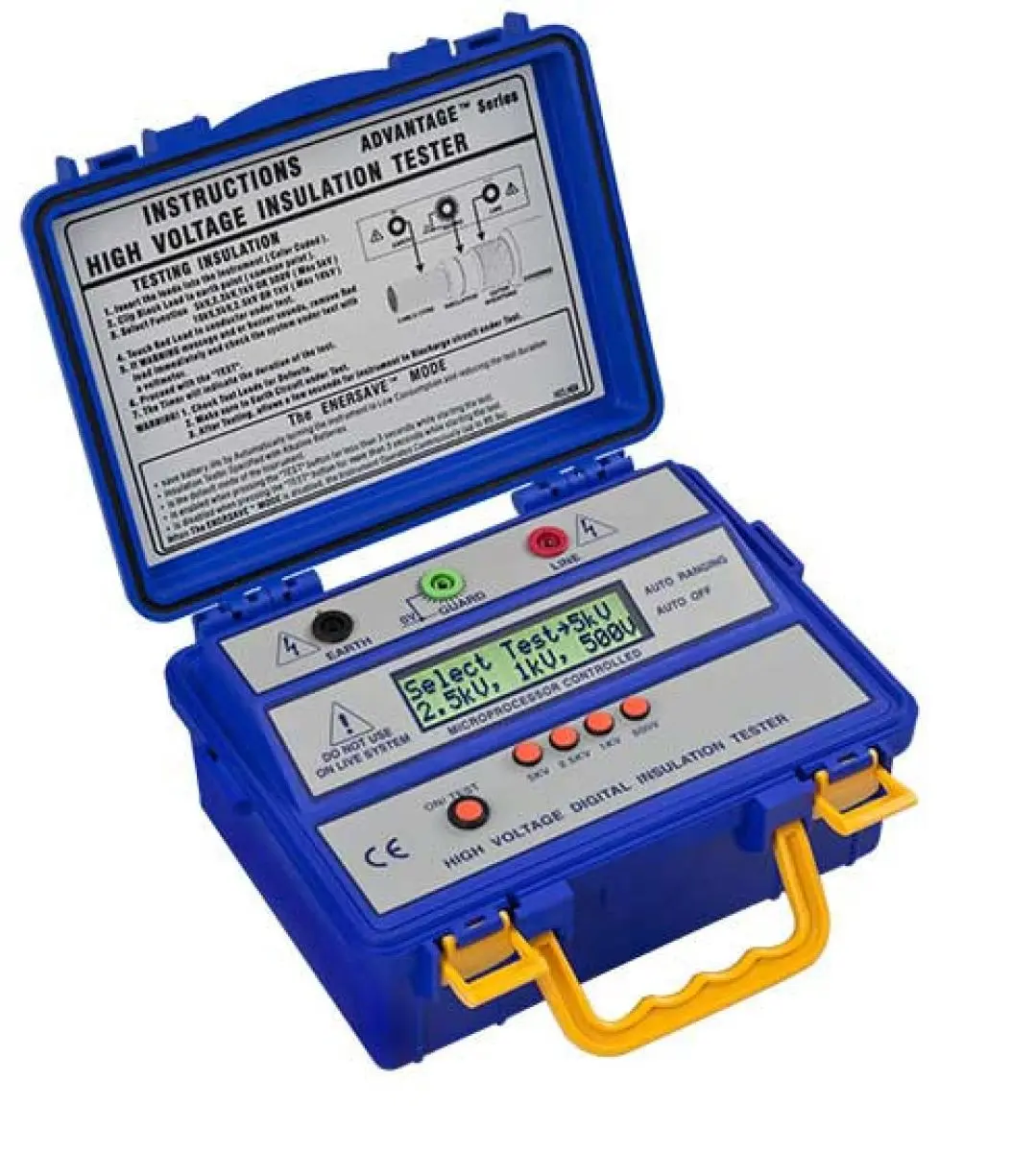

Isolationsmesser / Isolationsmessgerät PCE-IT414

1.105,90 €
1.316,02 €
:
4250348700971
PCE-IT414
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

Der Isolationsmesser / Isolationsmessgerät entstammt einer Serie von hochgenauen, widerstandsfähigen Testgeräten mit 6-stelliger Anzeige. Dieser Isolationsmesser / Isolationsmessgerät ist speziell für den Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen entwickelt. Integrale Schutzschaltung zur Verhinderung von Messfehlern durch Kriechströme ist einer der Vorzüge.

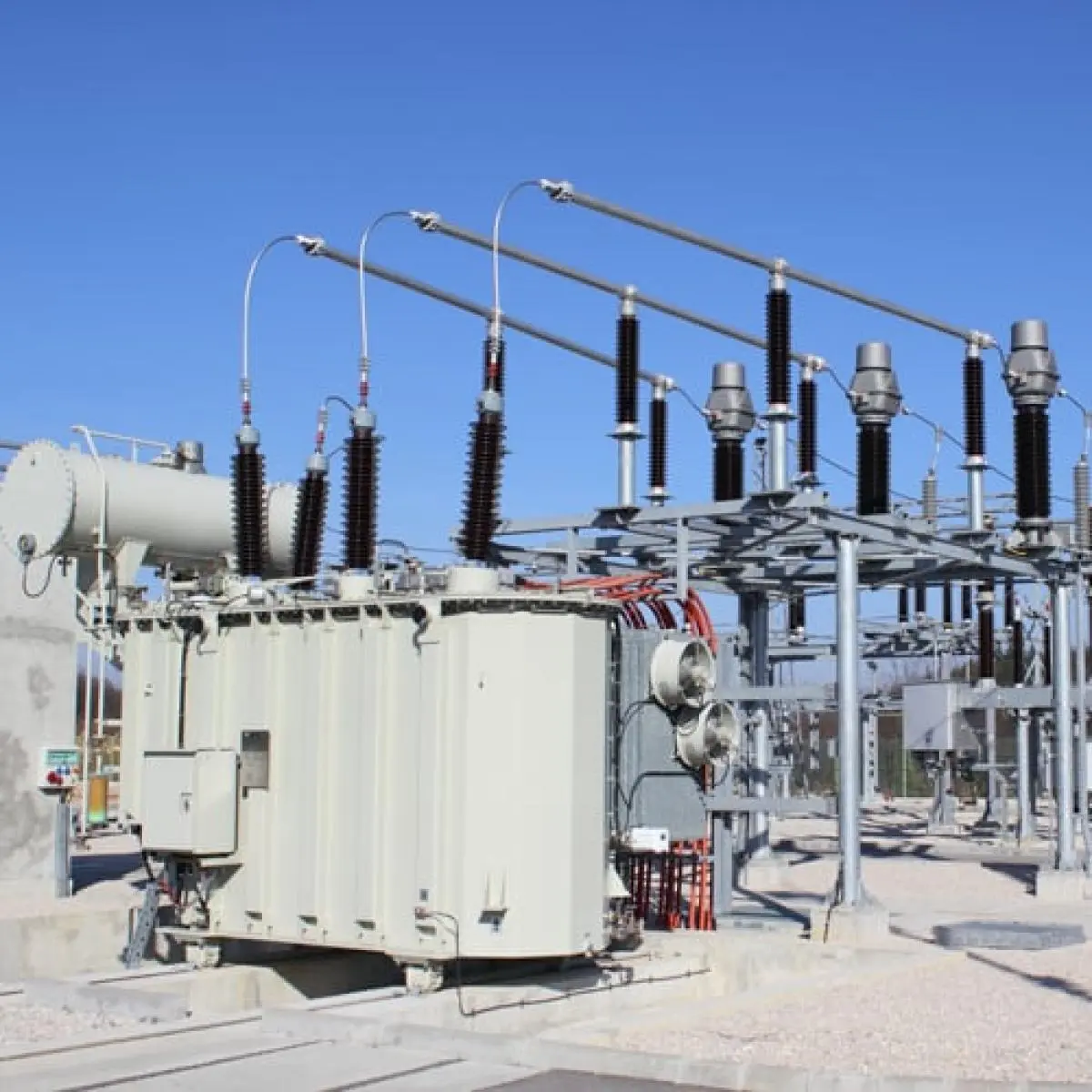

Der Isolationsmesser / Isolationsmessgerät ist mit CMOS Mikroprozessor ausgestattet und verfügt über ein akustisches und ein optisches Alarmsignal. Durch diesen Isolationsmesser / Isolationsmessgerät sind Sie in der Lage, mit 10 kV Prüfspannungen zu arbeiten. Sie sind damit auch in der Lage, in Hochspannungsanlagen wirkungsvolle Isolationsmessungen durchzuführen.

Die unbegrenzte Kalibriergenauigkeit vom Isolationsmesser / Isolationsmessgerät ist garantiert, da werkseitig auf hochgenaue digitale Messungen kalibriert (in EEPROM Schaltung gespeichert) wurde. Die 10 kV Prüfspannung bieten nur sehr wenige Isolationsmessgeräte zu wesentlich höheren Preisen.

Definition des Isolationswiderstandes: Er ist der Widerstand in Ohm bei elektrischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme. Mittels Isolationsmessungen wird der Zustand der Isolation geprüft und beurteilt.


Merkmale

- 6-stellige LCD-Anzeige
- Messung nach VDE 0413 Teil 1
- Prüfspannung bis zu 10.000 V
- EMV: EN 50081- 1, EN 50082- 1
- Sicherheit IEC-1010-1; CAT III IEC- 1010- 1/  EN 61010- 1

Ausführung einer Isolationsmessung mittels Isolationsprüfgerät:
- Spannung abschalten.
- Brücke zwischen N und PE entfernen.
- LS-Schalter, Sicherung, FI-Schalter, Verbraucher abschalten.
- Messleitungen zwischen Außenleiter und PE anschließend zwischen Außenleiter und anschließen,
  das Isolationsprüfgerät einschalten und messen. Es erscheint sinnvoll auch zwischen den
  Außenleitern untereinander zu messen, um Beschädigungen oder Alterungen von Leitungen besser
  erkennen zu können. Die Mindestwerte des Isolationswiderstandes müssen bei einer Messspannung
  von 250 V DC 0,25 M Ohm, bei 500 V DC 0,5 M Ohm, bei 1000 V DC 1 M Ohm betragen.

Spezifikation

DC-Prüfspannung1.000 / 2.500/ 5.000 / 10.000 V
Isolationsmessbereiche / Prüfspannung60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V
Genauigkeit± 5 %
Ausgangsleistung1 Watt max.
Isolationswiderstand zwischen elektrischer Leitung und Gehäuse2000 MΩ / 2000V
Stehspannung zwischen Schaltung und Gehäuse700 V AC für max. 1 Minute
AC-Vorwarnschaltungbei Spannungen von > 450 V AC
Stromversorgung8 x 1,5 V- Batterien
Abmessungen250 x 110 x 190 mm (BxHxT)
Gewicht1,5 kg

Lieferumfang

1 x Isolationsmesser / Isolationsmessgerät PCE-IT414

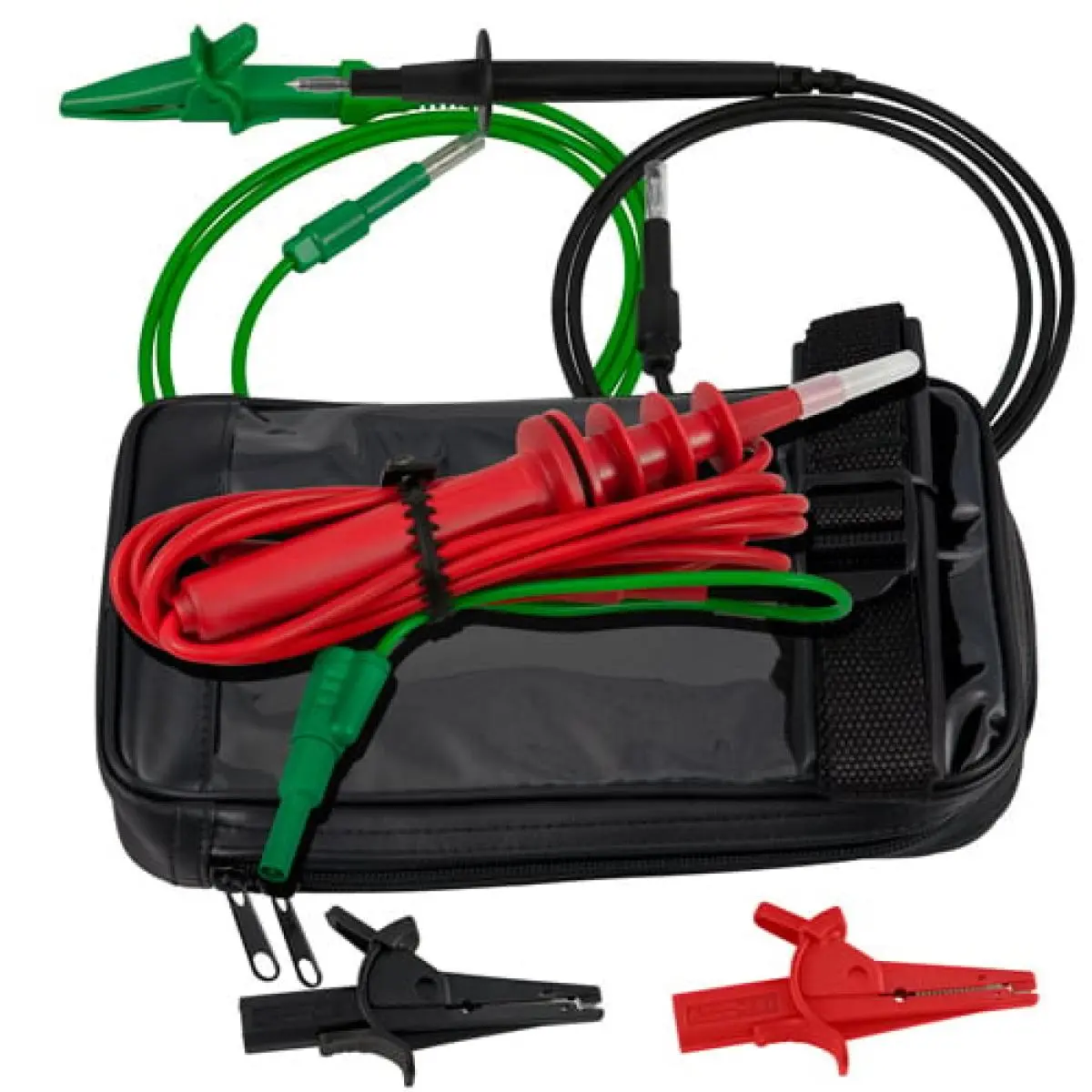

1 x farbkodierte Silikon-Prüfleitungen
1 x integral geschützter Ultrahochspannungstastkopf mit koaxialem Silikonleiter
8 x AAA-Batterie
1 x Anleitung
