480,90 €
Rabatte für Bildungseinrichtungen
Kostenloser technischer Support
15 Werktage Rückgaberecht
Sicheres Bezahlen

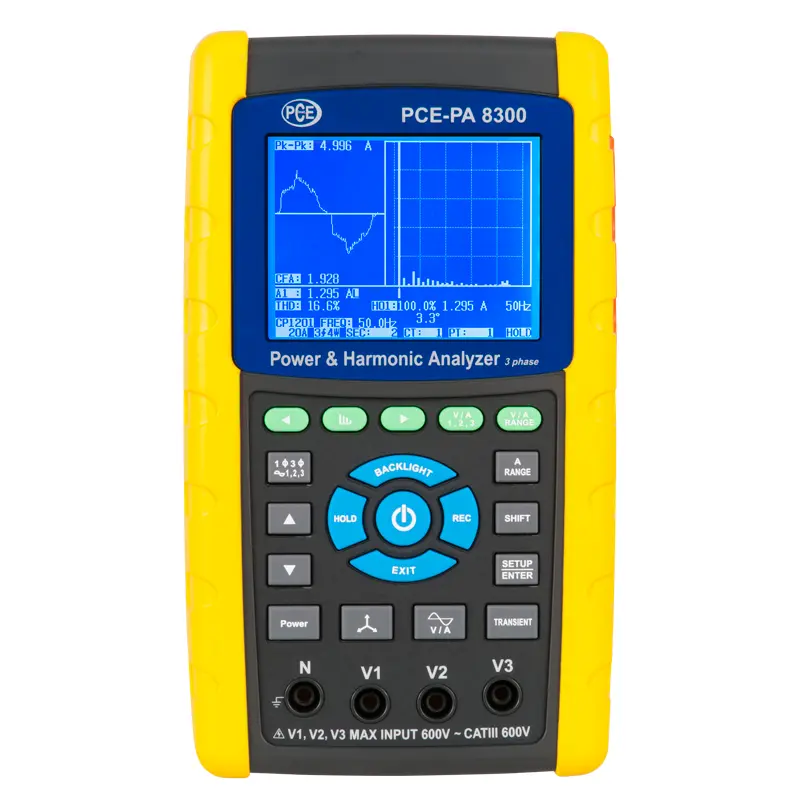

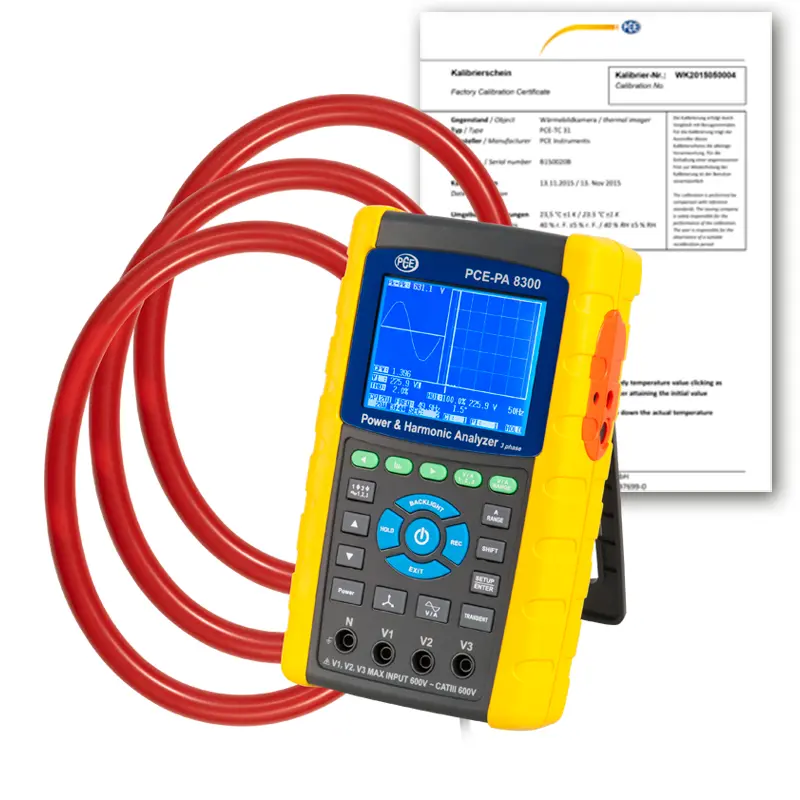

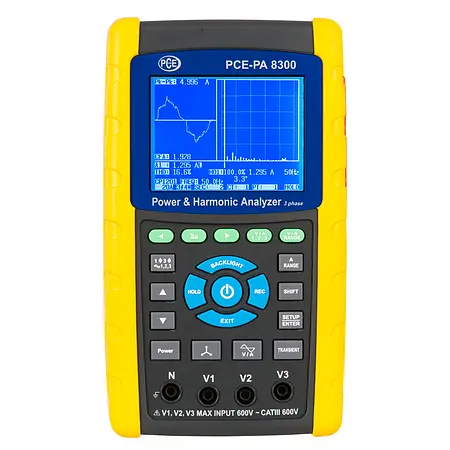

Das Energiemessgerät PCE-PA 8300-2 besticht durch seine einfache Handhabung. Das Energiemessgerät speichert alle Messwerte auf einer SD-Karte. Das PCE-PA 8300-2 Energiemessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom Energiemessgerät bis zu 9999 MW gemessen werden. Zur Netzanalyse kann das PCE-PA 8300-2 Energiemessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

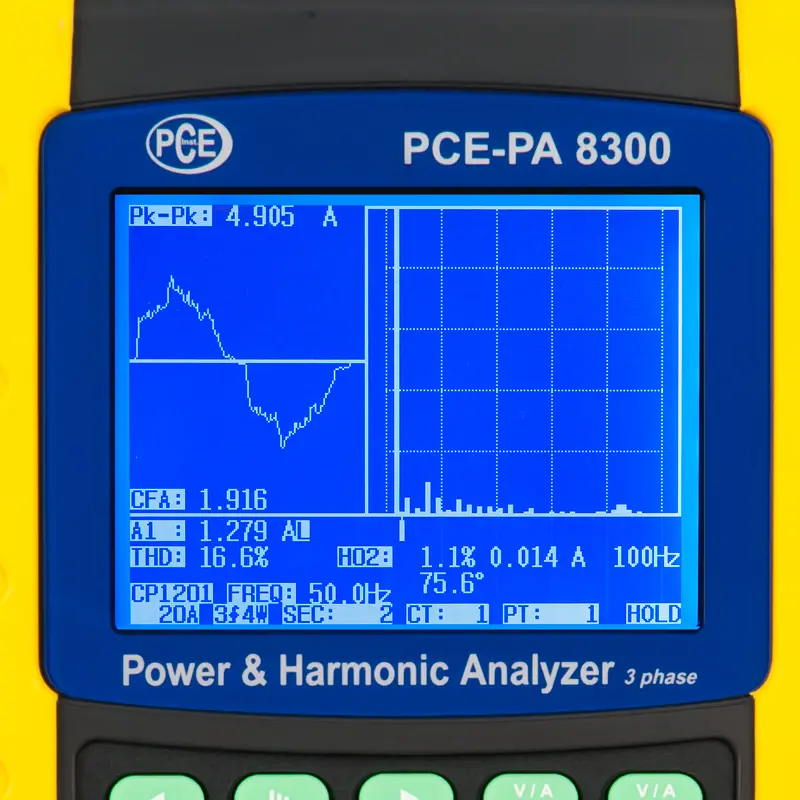

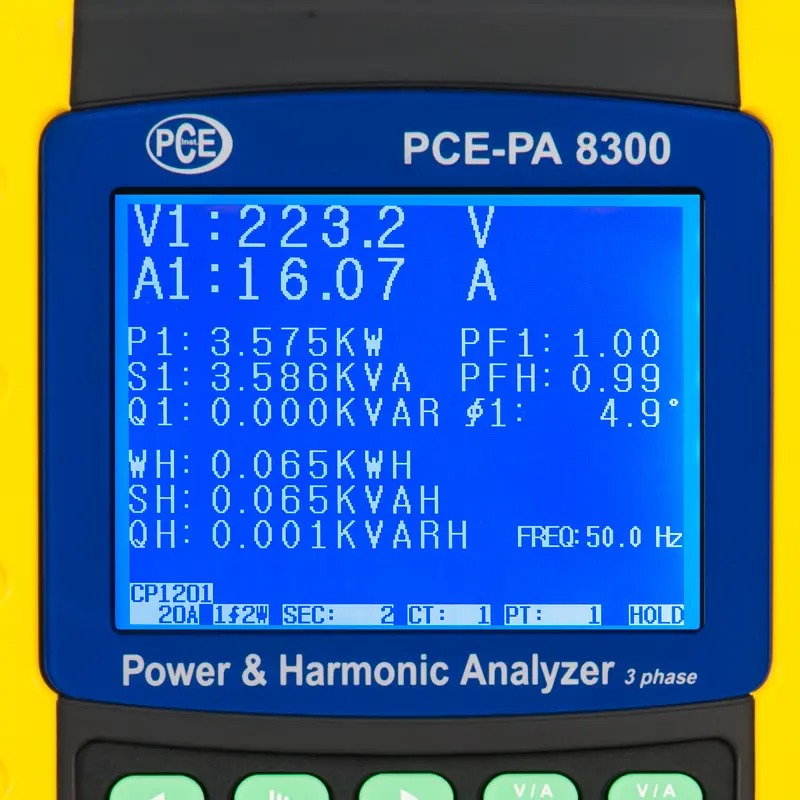

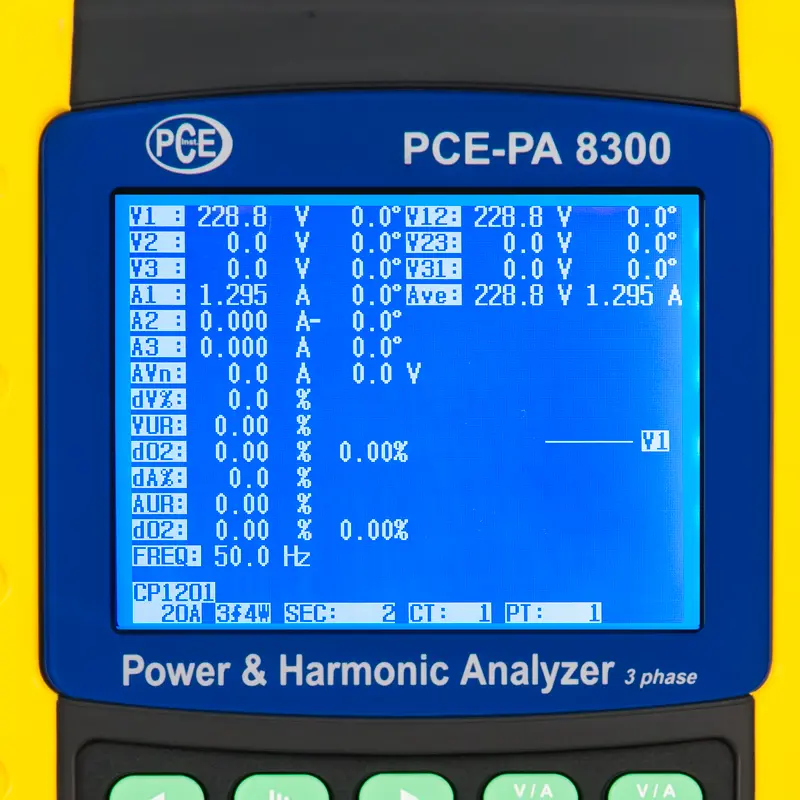

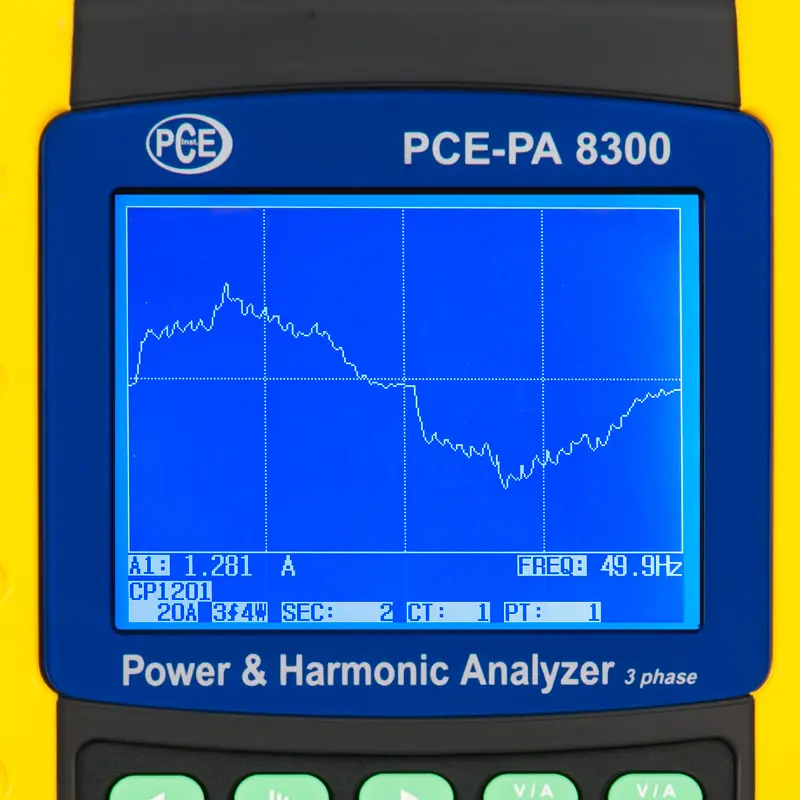

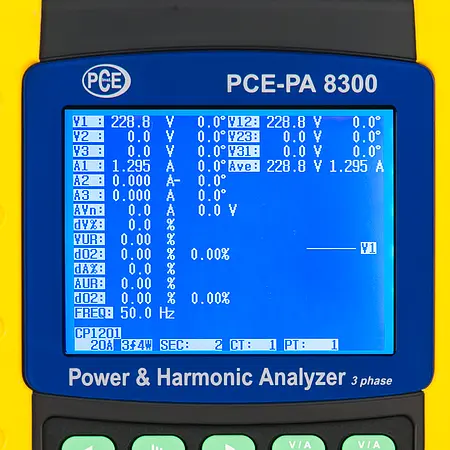

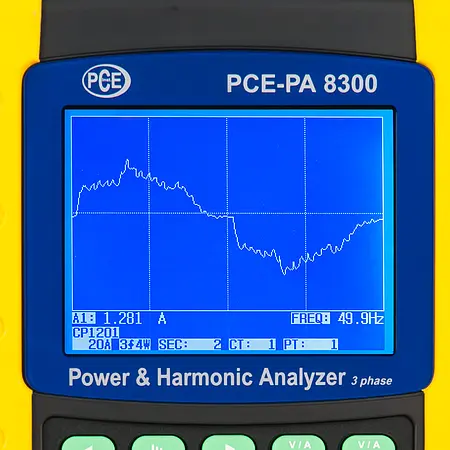

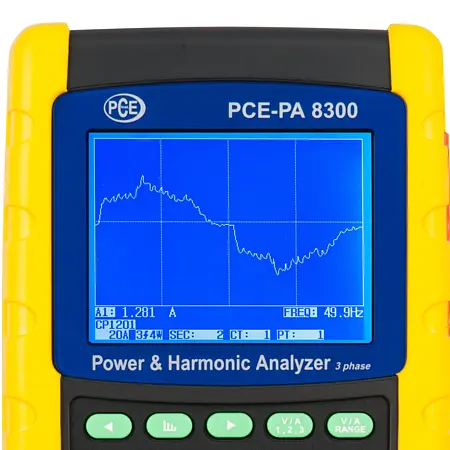

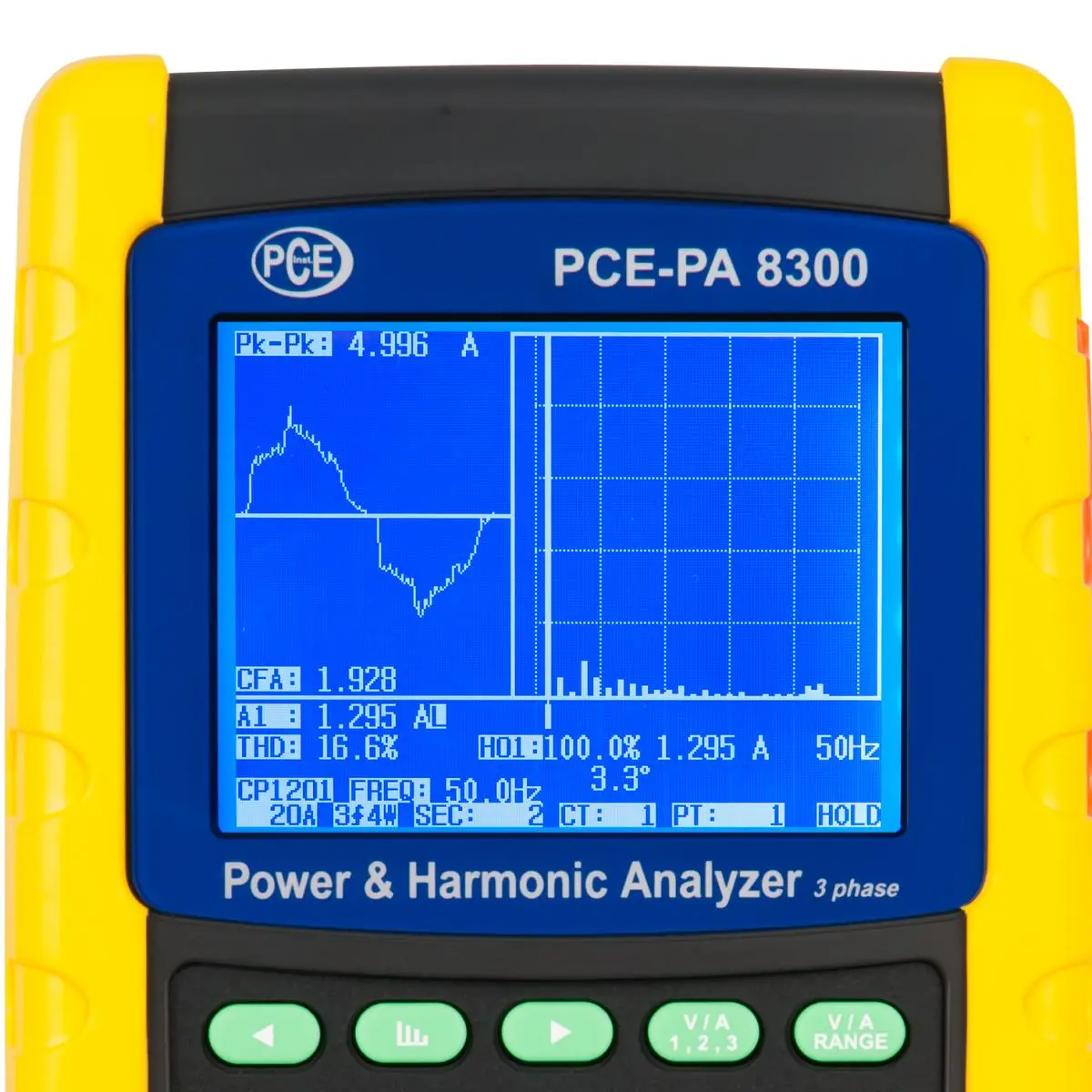

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Energiemessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem PCE-PA 8300-2 Energiemessgerät.
| Wechselspannung AC | |
| Messbereich | 10 ... 600 V |
| Genauigkeit | ±(0,5 % +0,5 V) |
| Überlast | 720 V RMS |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 10 A |
| Auflösung | 0,001 A |
| Genauigkeit | ±(0,5 % +0,1 A) |
| Überlast | 1300 A mit Stromzange |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 10 ... 30 A |
| Auflösung | 0,01 A |
| Genauigkeit | ±(0,5 % +0,1 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 100 A |
| Auflösung | 0,01 A |
| Genauigkeit | ±(0,5 % +0,5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 100 ... 300 A |
| Auflösung | 0,1 A |
| Genauigkeit | ±(0,5 % +0,5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 1000 A |
| Auflösung | 0,1 A |
| Genauigkeit | ±(0,5 % +5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 1000 ... 3000 A |
| Auflösung | 1 A |
| Genauigkeit | ±(0,5 % +5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wirkleistung | |
| Messbereich | 0 ... 9,999 kW |
| Auflösung | 0,001 kW |
| Genauigkeit | ±(1 % +0,008 kW) |
| Wirkleistung | |
| Messbereich. | 10 kW |
| Messbereich von. | 99,99 kW |
| Auflösung | 0,01 kW |
| Genauigkeit | ±(1 % +0,008 kW) W |
| Wirkleistung | |
| Messbereich | 100 ... 999,99 kW |
| Auflösung | 0,1 kW |
| Genauigkeit | ±(1 % +0,8 kW) |
| Wirkleistung | |
| Messbereich | 1 ... 9,999 MW |
| Auflösung | 0,001 MW |
| Genauigkeit | ±(1 % +0,008 MW) |
| Blindleistung | |
| Messbereich | 0 ... 9,99 kVAR |
| Auflösung | 0,001 kVAR |
| Genauigkeit | ±(1 % +0,008 kVAR) |
| Blindleistung | |
| Messbereich | 10 ... 99,9 kVAR |
| Auflösung | 0,01 kVAR |
| Genauigkeit | ±(1 % +0,08 kVAR) |
| Blindleistung | |
| Messbereich | 100 ... 999,99 kVAR |
| Auflösung | 0,1 kVAR |
| Genauigkeit | ±(1 % +0,8 kVAR) |
| Blindleistung | |
| Messbereich | 1 ... 9,99 MVAR |
| Auflösung | 0,001 MVAR |
| Genauigkeit | ±(1 % +0,008 MVAR) |
| Phasenwinkel | |
| Messbereich | -180 ... +180 ° |
| Auflösung | 0,1 ° |
| Genauigkeit | ±1 ° |
| Scheinleistung | |
| Messbereich | 0 ... 9,999 kVA |
| Auflösung | 0,001 kVA |
| Genauigkeit | ±(1 % +0,008 kVA) |
| Scheinleistung | |
| Messbereich | 10 ... 99,99 kVA |
| Auflösung | 0,01 kVA |
| Genauigkeit | ±(1 % +0,08 kVA) |
| Scheinleistung | |
| Messbereich | 100 ... 999,9 kVA |
| Auflösung | 0,1 kVA |
| Genauigkeit | ±(1 % +0,8 kVA) |
| Scheinleistung | |
| Messbereich | 1 ... 9,999 MVA |
| Auflösung | 0,001 MVA |
| Genauigkeit | ±(1 % +0,008 MVA) |
| Leistungsfaktor | |
| Messbereich | 0 ... 1 |
| Auflösung | 0,01 |
| Genauigkeit | ±0,04 |
| Wirkenergie | |
| Messbereich | 0 ... 9,99 kWh |
| Auflösung | 0,001 kWh |
| Genauigkeit | ±(2 % +0,008 kWh) |
| Wirkenergie | |
| Messbereich | 10 ... 99,9 kWh |
| Auflösung | 0,01 kWh |
| Genauigkeit | ±(2 % +0,08 kWh) |
| Wirkenergie | |
| Messbereich | 100 ... 999,9 kWh |
| Auflösung | 0,1 kWh |
| Genauigkeit | ±(2 % +0,8 kWh) |
| Wirkenergie | |
| Messbereich | 1 ... 9,99 MWh |
| Auflösung | 0,001 MWh |
| Genauigkeit | ±(2 % +0,008 MWh) |
| Scheinenergie | |
| Messbereich | 0 ... 9,99 kVAh |
| Auflösung | 0,001 kVAh |
| Genauigkeit | ±(2 % + 0,008kVAh) |
| Scheinenergie | |
| Messbereich | 10 ... 99,99 kVAh |
| Auflösung | 0,01 kVAh |
| Genauigkeit | ±(2 % +0,08 kVAh) |
| Scheinenergie | |
| Messbereich | 100 ... 999,9 kVAh |
| Auflösung | 0,1 kVAh |
| Genauigkeit | ±(2 % + 0,8 kVAh) |
| Scheinenergie | |
| Messbereich | 1 ... 9,999 MVAH |
| Auflösung | 0,001 MVAH |
| Genauigkeit | ±(2 % +0,008 MVAh) |
| Blindenergie | |
| Messbereich | 0 ... 9,99 kvarh |
| Auflösung | 0,001 kvarh |
| Genauigkeit | ±(2 % +0,008 kVARh) |
| Blindenergie | |
| Messbereich | 10 ... 99,99 kvarh |
| Auflösung | 0,01 kvarh |
| Genauigkeit | ±(2 % +0,08 kVARh) |
| Blindenergie | |
| Messbereich | 100 ... 999,99 kvarh |
| Auflösung | 0,1 kvarh |
| Genauigkeit | ±(2 % +0,008 kVARh) |
| Blindenergie | |
| Messbereich | 1 ... 9,99 MVARh |
| Auflösung | 0,001 MVARh |
| Genauigkeit | ±(2 % +0,008 MVARh) |
| Frequenz | |
| Messbereich | 45 ... 65 Hz |
| Auflösung | 0,1 Hz |
| Genauigkeit | ±0,1 Hz |
| Oberwellenmessung (Harmonische) | |
| Messbereich | 1 ... 50 Ordnungszahl |
| Strombereich | 0.2 ... 1200 A |
| Spannungsbereich | 10 ... 600 V |
| Allgemeine technische Daten | |
| Messfunktionen | HOLD |
| Frequenz | 40 ... 1000 Hz |
| Display Typ | LCD mit Beleuchtung |
| Displaygröße | 3,7 Zoll |
| Speichermedium | SD-Karte |
| Speicherkapazität | 2 GB |
| Speicherintervall von | 2 s |
| Speicherintervall bis | 7200 min. |
| Schnittstelle | RS232, USB |
| Norm(en) | IEC 1010 |
| Stromaufnahme Messgerät | 500 mA DC |
| Stromaufnahme Stromzange | 34 mA DC |
| Maximaler Leitungsdurchmesser | 175 mm |
| Sicherheitsstandard | CAT III 600 V |

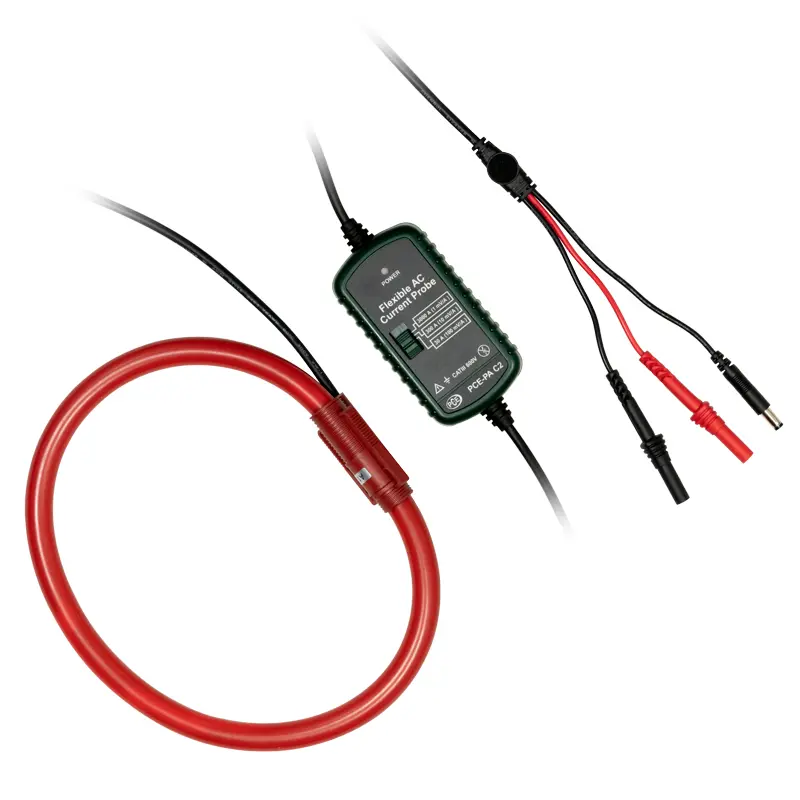

| Abmessungen | Rogowskispulen: 175 mm |
| Messbereichswahl | Automatisch, Manuell |
| Menüsprache | Englisch (US), Englisch (GB) |
| Schutzklasse (Gerät) | IP20 |
| Spannungsversorgung | 9V |
| Steckertyp | Gerät-Eurostecker |
| Akku/Batterie | 8 x 1,5 V AA Batterie , Alkali-Mangan |
| Kapazität | 3000 mAh |
| Betriebsbedingungen | 0 ... 50 °C , 10 ... 80 % r. F. |
| Lagerbedingungen | 0 ... 50 °C , 10 ... 80 % r. F. |
| Abmessungen ( L x B x H ) | 225 x 125 x 64 mm |
| Gewicht | 1010 g |
