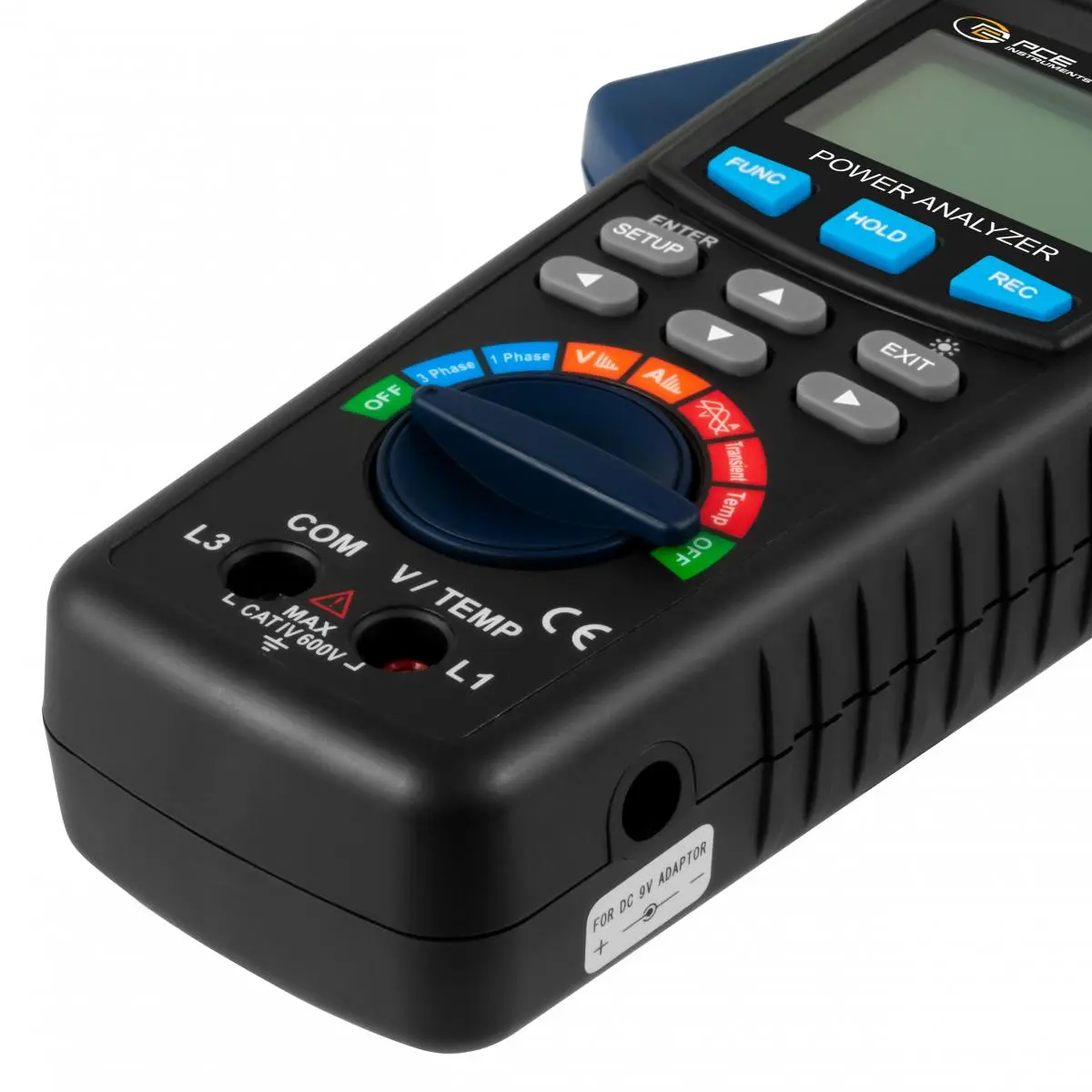

HVAC Messgerät PCE-GPA 50

Best.Nr.: PCE-GPA 50

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

HVAC Messgerät

Stromzange bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /

Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das HVAC Messgerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Diese HVAC Messgerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom HVAC Messgerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem HVAC Messgerät angezeigt werden. Ebenso kann das HVAC Messgerät verwendet werden, um Spannungen zu messen. Dadurch ist das HVAC Messgerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das HVAC Messgerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses HVAC Messgerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem HVAC Messgerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das HVAC Messgerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das HVAC Messgerät mit einem Netzteil zu betreiben.

- Grafikdisplay

- Datenlogger auf Micro-SD Karte

- Messung für 1 und 3 Phasen

- Temperaturmessung mit Thermoelement

- Spannungsmessung 10 V ... 600 V AC RMS

- Strommessung 5 ... 2000 A AC RMS

- Stromzangenöffnung 50 mm

- Harmonische Verzerrung bis zur 50. Ordnung

Messart
Wechselspannung AC V	Messbereich	Auflösung	Genauigkeit
	10 ... 600 V	0,1 V	±(0,5 % ... 3 Digit)
	Spitze-Spitze	0,1 V	±(5% ... 30 Digit)

Wechselstrom AC A	5 ... 2000 A	<100 A: 0,01 A	<200 A: ±(1 %+ 0,5 A)
		<1000 A: 0,1 A	>200 A: ±(1 % + 5 A)
	Spitze-Spitze	>1000 A: 1 A	±(5 % + 30 Digit)

Leistungsfaktor (PF)	0 ... 1	0,001	± 0,04

Phasenwinkel	-180 ° ... 180 °	0,1 °	± 1° x PF

Frequenz	45 ... 65 Hz	0,1 Hz	± 0,2 Hz

Wirk-, Blind- &	0 ... 9,999 M	0,1 ... 0,001 M	±(1,5 % + 20 Digit)
Scheinleistung	(W / VA / VAR)	(W / VA / VAR)

Harmonische AC V	1 ... 20. Ordnung	0,1 V	±(2 % + 5 Digit)
	21 ... 50 Ordnung	0,1 V	±(4 % + 5 Digit)

Harmonische AC A	1 ... 20. Ordnung	<100 A: 0,01 A	±(2 % + 5 Digit)
Wechselstrom		<1000 A: 0,1 A
	21 ... 50 Ordnung	>1000 A: 1 A	±(4 % + 5 Digit)

Harmonische AC V %	1 ... 20. Ordnung	0,1 %	±(2 % + 10 Digit)
	21 ... 50 Ordnung	0,1 %	±(4 % + 20 Digit)

Absolute harmonische	0 ... 20 %	0,1 %	±(2 % + 5 Digit)
Verzerrung	20,1 ... 100 %	0,1 %	±(6% + 10 Digit)

Temperatur Typ K	-100 ... 199,9 °C	0,1 °C	±(1 % + 1 °C)
Thermoelement	200 ... 1300 °C	1 °C	±(1 % + 2 °C)

Anzeige	Grafik LCD
AC V Eingangsimpedanz	10 MOhm
Frequenzbereich	40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz	45 ... 65 Hz
Stromzange
Überlastschutz	AC V: 720 V RMS
	AC A: 2100 A
Datenspeicher	Micro-SD Karte
Aktualisierungsrate	1 Sekunde
Display
Speicherrate	2 ... 7200s
Datenspeicher
Speicherformat	XLS
Schnittstelle	Serielle Schnittstelle zur Live-Darstellung an PC
	(SOFT-LUT-USB wird benötigt)
Spannungsversorgung	2 x 1,5 V AA Batterie
	9 V / 800 mA Netzteil
Stromaufnahme	60 mA DC
Zangenöffnung	50 mm
Betriebsbedingungen	0 ... 50 °C / max. 80 %r.F.
Gewicht	ca. 595 g
Abmessungen	280 x 106 x 47 mm
