Best.Nr.: PCE-3500-98

Härteprüfgerät PCE-3500-98 inkl. 98N UCI-Sonde

3.784,90 €
4.504,03 €
:
4250348716637
PCE-3500-98
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Ultraschall Härteprüfer
Ja
Metall
Lieferzeit: 1 - 2 Werktage

Beschreibung

UCI Härteprüfgerät zur zerstörungsfreien Messung der Härte / große LCD-Farbanzeige / mit Software / HV, HRC, HRB, HB und MPa Skala /
mit Speicherfunktion / Sonden austauschbar / 136 ° Vickers Diamant

Das Härteprüfgerät dient der zerstörungsfreien Härtemessung von metallischen Bauteilen. Das UCI Härteprüfgerät arbeitet nach dem Ultrasonic-Contact-Impedance Verfahren. Bei dem UCI-Verfahren wird ein Vickers-Diamant an der Prüfsonde mit Eigenresonanz angeregt. Durch Aufdrücken der Prüfsonde wird die Schwingfrequenz je nach Härte der Oberfläche und in Abhängigkeit vom E-Modul des Werkstoffes und  der Kontaktfläche gedämpft. Aus der sich ergebenden Frequenzverschiebung kann unter Berücksichtigung einer Werkstoffkennlinie die Härte der Oberfläche ermittelt werden.

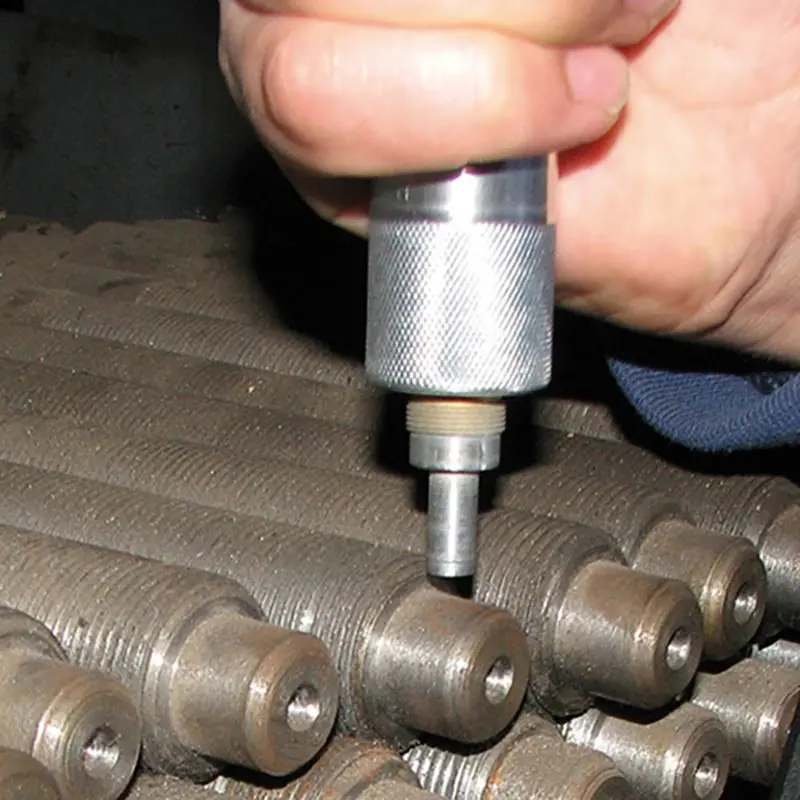

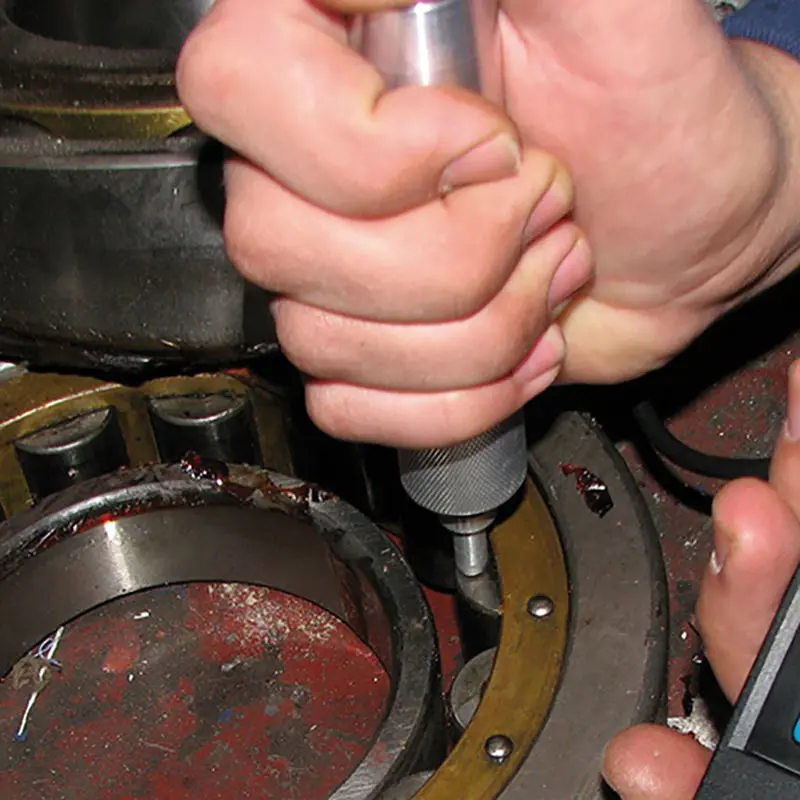

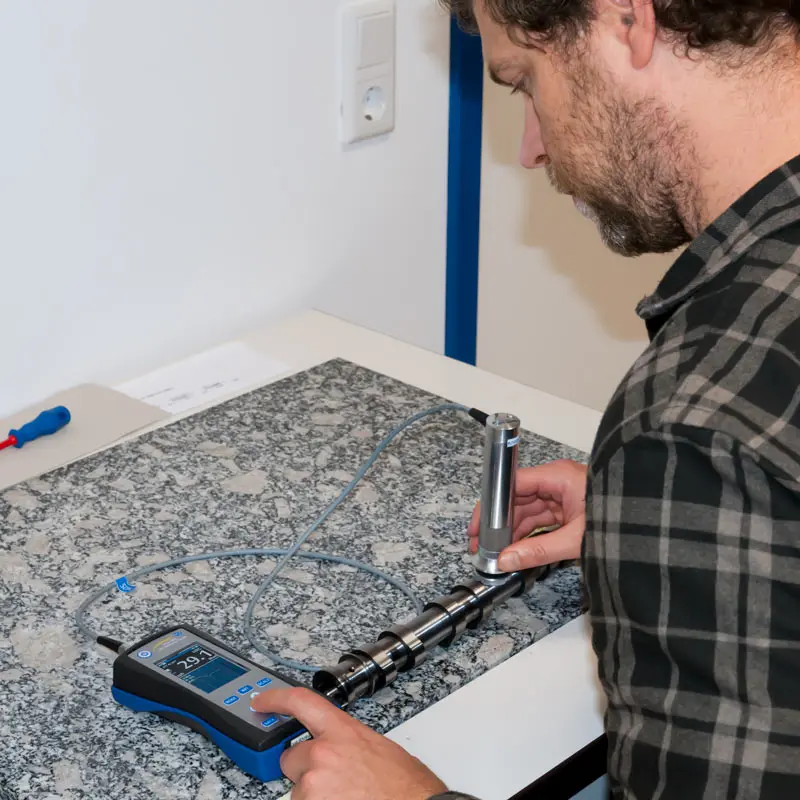

Das UCI Härteprüfgerät arbeitet zerstörungsfrei. Es entsteht zwar ein mikroskopisch kleiner Eindruck in der Oberfläche, mit dem Auge ist dieser im Normalfall nicht sichtbar. Aufgrund der geringen Eindringtiefe des Vickers-Diamanten eignet sich das UCI Härteprüfgerät in besonderem Maße für randschichtgehärtete Bauteile wie sie z.B. beim Nitrieren oder Induktionshärten entstehen. Typische Anwendungsfälle finden sich bei Stanzwerkzeugen, Pressen, dünnwandigen Bauteilen, Zahnrädern, Turbinenschaufeln, Nockenwellen oder Schweißnähten. Das UCI Härteprüfgerät eignet sich aber auch für viele anderen Anwendungen im Bereich der Härteprüfung. Dank wechselbarer Sonden mit unterschiedlichen Anpresskräften können verschiedenste Anwendungen abgedeckt werden.

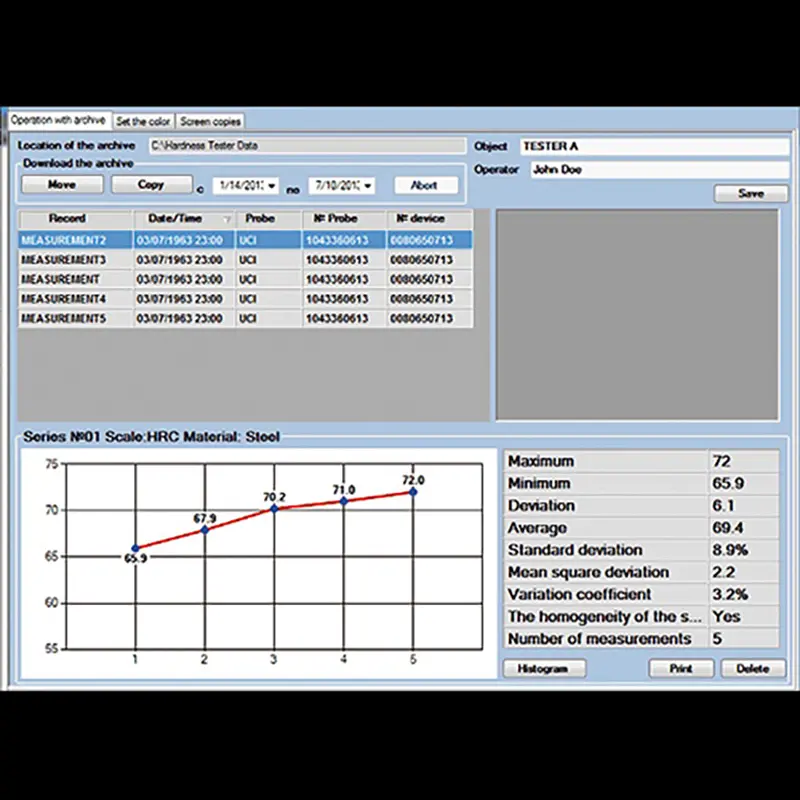

Nach Vermessung der Härte eines Bauteils zeigt das Härteprüfgerät verschiedene Statistikwerte wie Min./Max. und Durchschnittswerte an. Ebenso können Standardabweichnung und weitere Koeffizienten ermittelt werden, auch die Darstellung eines Histogramms ist möglich. Da das UCI Härteprüfgerät über einen internen Speicher verfügt, kann die Auswertung der Messdaten nach der Messung über eine Software erfolgen.


Merkmale

- Messung nach UCI-Verfahren
- Prüfung von HRC, HRB, HV, HB, MPa
- Messrichtung 360 °

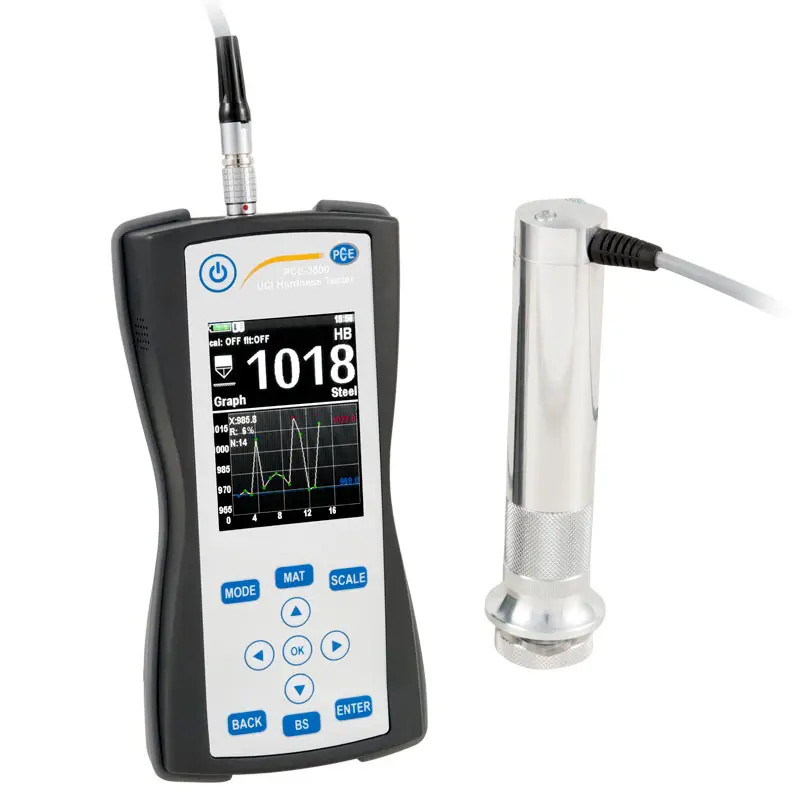

- großes LCD Farbdisplay
- mit Speicherfunktion über SD-Karte

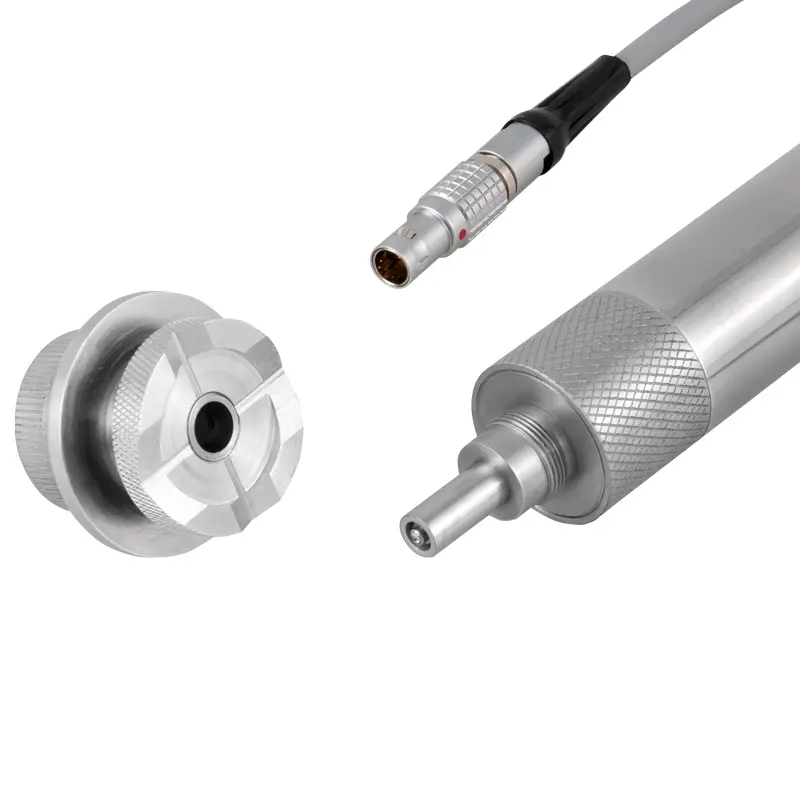

- verschiedenen Prüfsonden adaptierbar
- Werkstoffkennlinie vorkalibriert
- Auswertung über Software möglich

Spezifikation


Messbereich230 ... 940 HV
 20 ... 70 HRC
 90 ... 650 HB
 370 ... 1740 MPa

Messgenauigkeit+/- 3 % HV
 +/- 1,5 HRC
 +/- 3 % HB
Messsonden50 N UCI-Sonde (10 N UCI Sonde optional)
HärteskalenHRC, HB, HV, HRB, HL, MPA
MaterialienUCI: Stahl (ferromagnetisch)
 Leeb: Stahl, Gusseisen, Edelstahl, Aluminium, Bronze
Prüfkörper136 ° Vickers Diamant
Messrichtung360 °
Mindestmaterialdicke1 mm (nur UCI Sonde)
Anzeigehintergrundbeleuchtetes, graphisches Farb-LCD
Messfunktionen Einzelmessung, Min./Max./Durchschnittswert,
  Anzahl der Messungen, Mittelwertbildung, Standardabweichung,
   Variationskoeffizient, Histogramm, Smart Mode
  (filtert Ausreißer)
SpeicherSD-Karte
Schnittstelle USB
Umgebungsbedingungen  -20 ... +40 °C; 30 ... 80 % r.F.
Stromversorgung6 V (3 x AA Batterien)
Betriebsdauer ca. 10 Stunden
Abmessungen160 x 75 x 30 mm
SchutzartIP 54
Gewicht300 g (ohne Sonde)

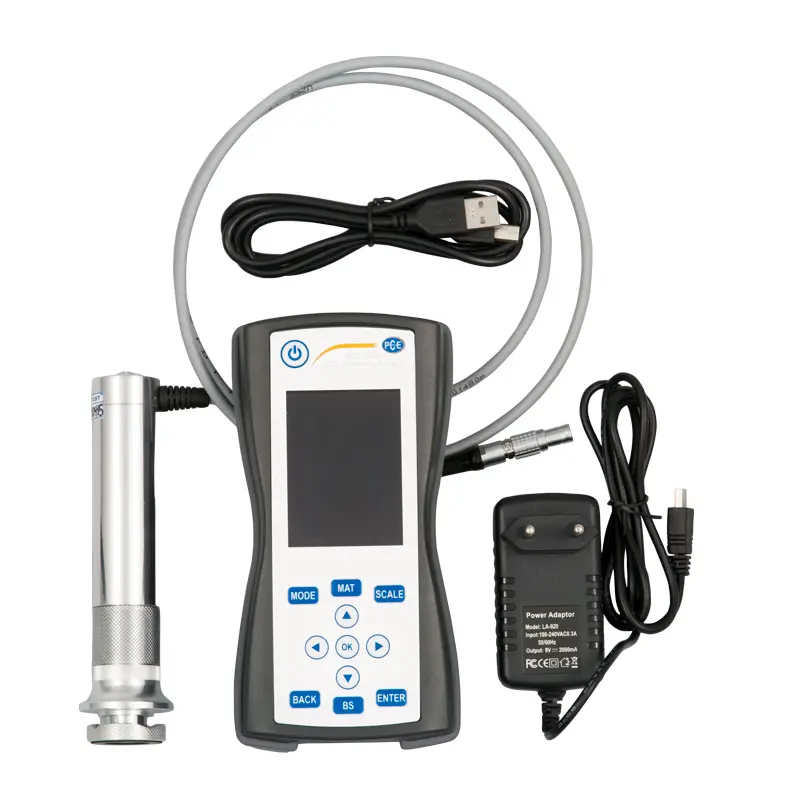

Lieferumfang

1 x UCI Härteprüfgerät PCE-3500-98

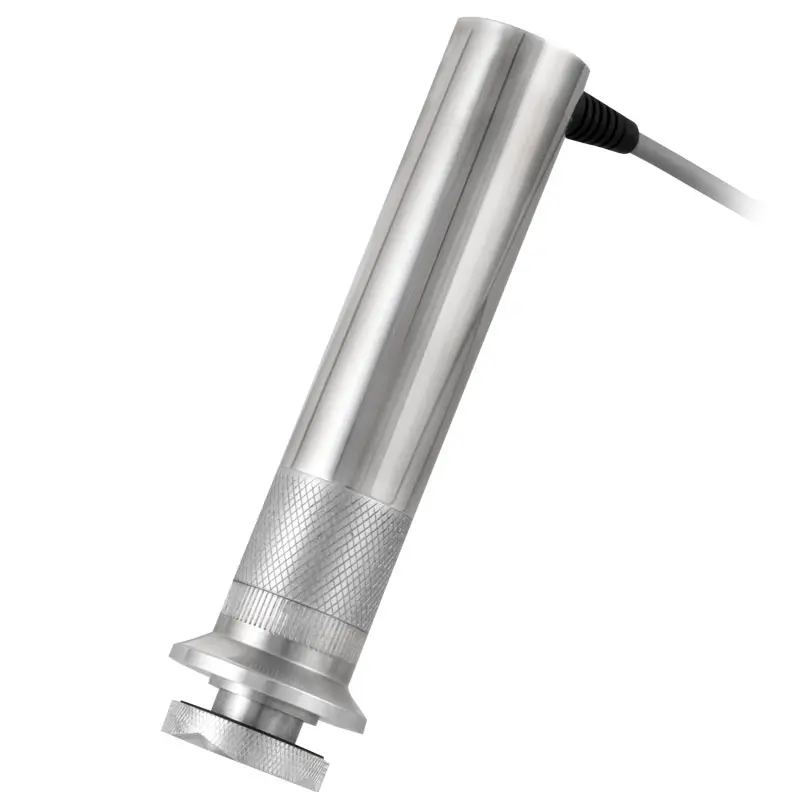

1 x 98N UCI-Sonde
1 x 2 GB SD-Karte
1 x USB Kabel
1 x PC-Software
3 x AA Batterien 6 V
1 x Bedienungsanleitung

Dokumente / Downloads

ETIM-Spezifikation

Materialprüfgerät
Werkstoffhärte
LED
Nein
Ja
Nein
Batterie
75 mm
160 mm
30 mm
