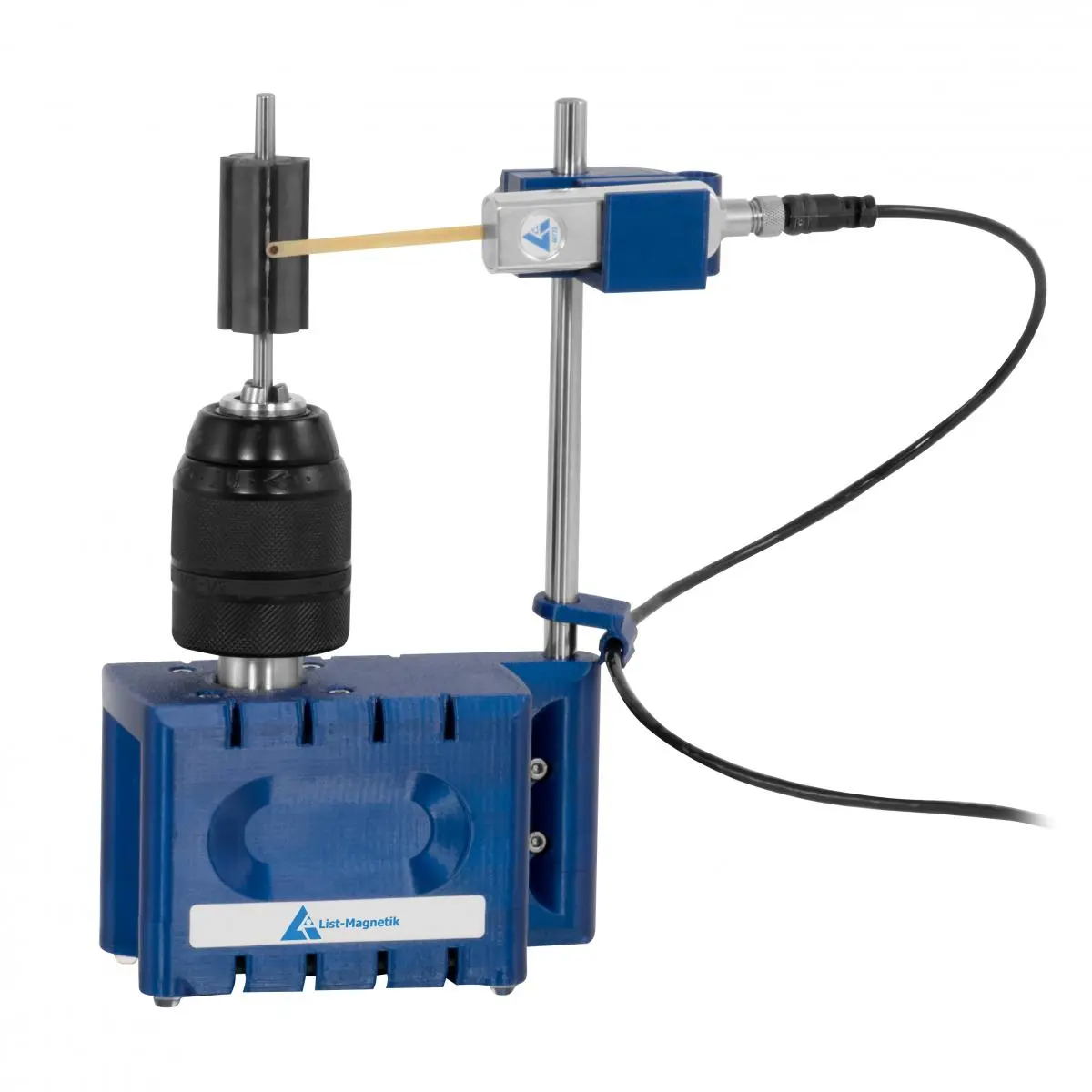

Das Gaussmeter / Teslameter Rotor-Check 400 ist eine praktische Prüfvorrichtung, um den Magnetfeldstärke-Verlauf eines Rotors zu prüfen. Das Gerät und die Messsonde werden direkt per USB an einem Windows-PC angeschlossen. Eine ideale Lösung für die präzise Magnetfeldmessung und Magnetfeldanalyse.
Sie können mit Gaussmeter / Teslameter zahlreiche Parameter eines Magnetrotors sehr genau feststellen:
- Magnet- beziehungsweise Magnetisierungsqualität
- Fehler beim Zusammenbau des Lamellenstapels
- Einflüsse durch Inhomogenität des laminierten Kerns
- Position des Lamellenstapels zur Welle
- Streufeldmagnetisierung
- Lokale und globale Polspitzen
- Flussdichte in der Polmitte
- Polbreite
- Polversatz
- Polvergleich

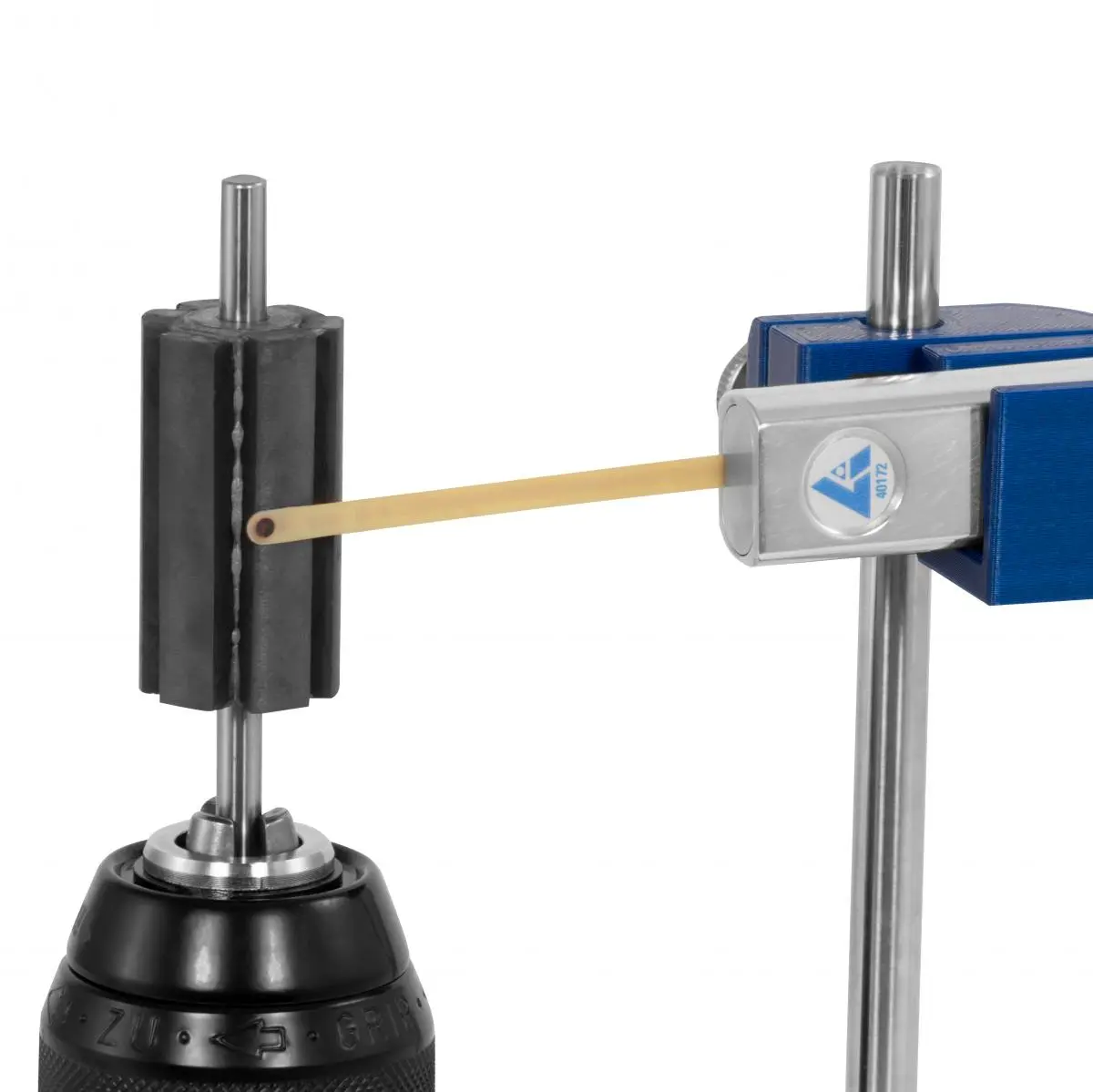

Der exakte und hochauflösende Schrittmotor dreht den Rotor binnen Sekunden um 360°. Mit der kostenlosen Software RotorCheck können Sie eine genaue Kurve der Magnetfeldstärke und des Magnetwinkels aufzeichnen und statistisch auswerten. Die Messsonde wird dabei durch eine in der Höhe variable Fixierungsvorrichtung in konstantem Abstand zum Rotor platziert. Das ist wichtig, um vergleichbare magnetische Messungen während der Umdrehung zu erzeugen und eine präzise Magnetfeldstärke über den gesamten Rotorverlauf hinweg zu gewährleisten.

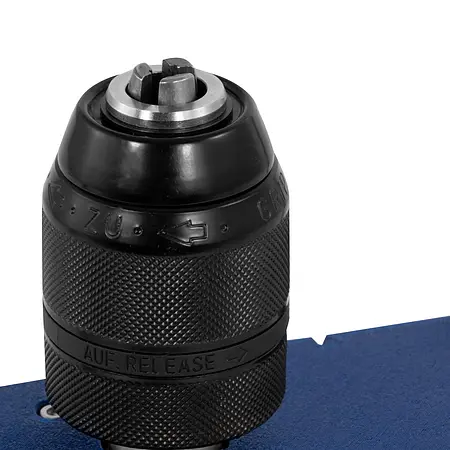

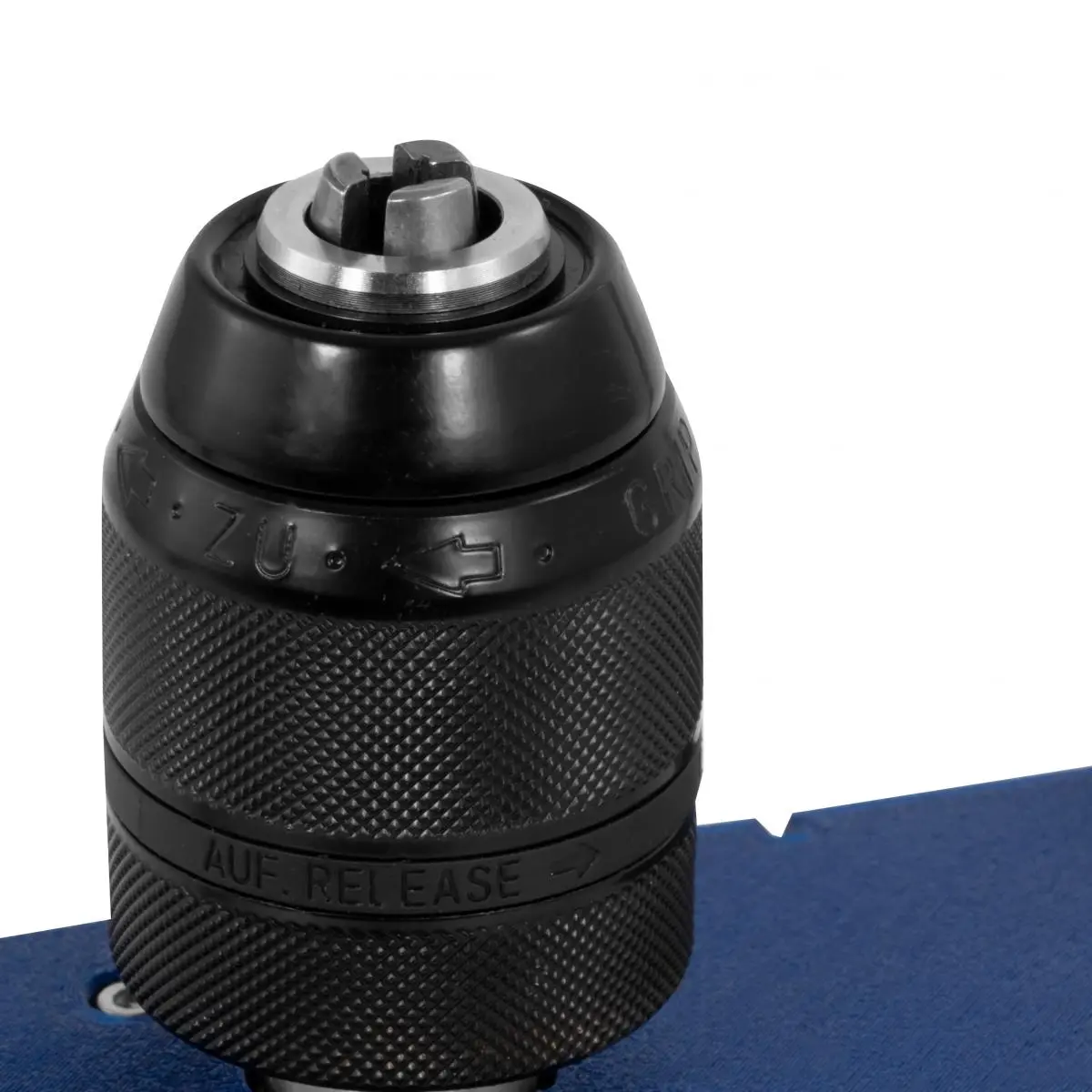

Die Achse des Rotors kann bis zu 13 mm dick sein. Die Fixierung der Messsonde ist höhenverstellbar bis 12 cm, was eine flexible Handhabung für unterschiedliche Rotorgrößen ermöglicht.

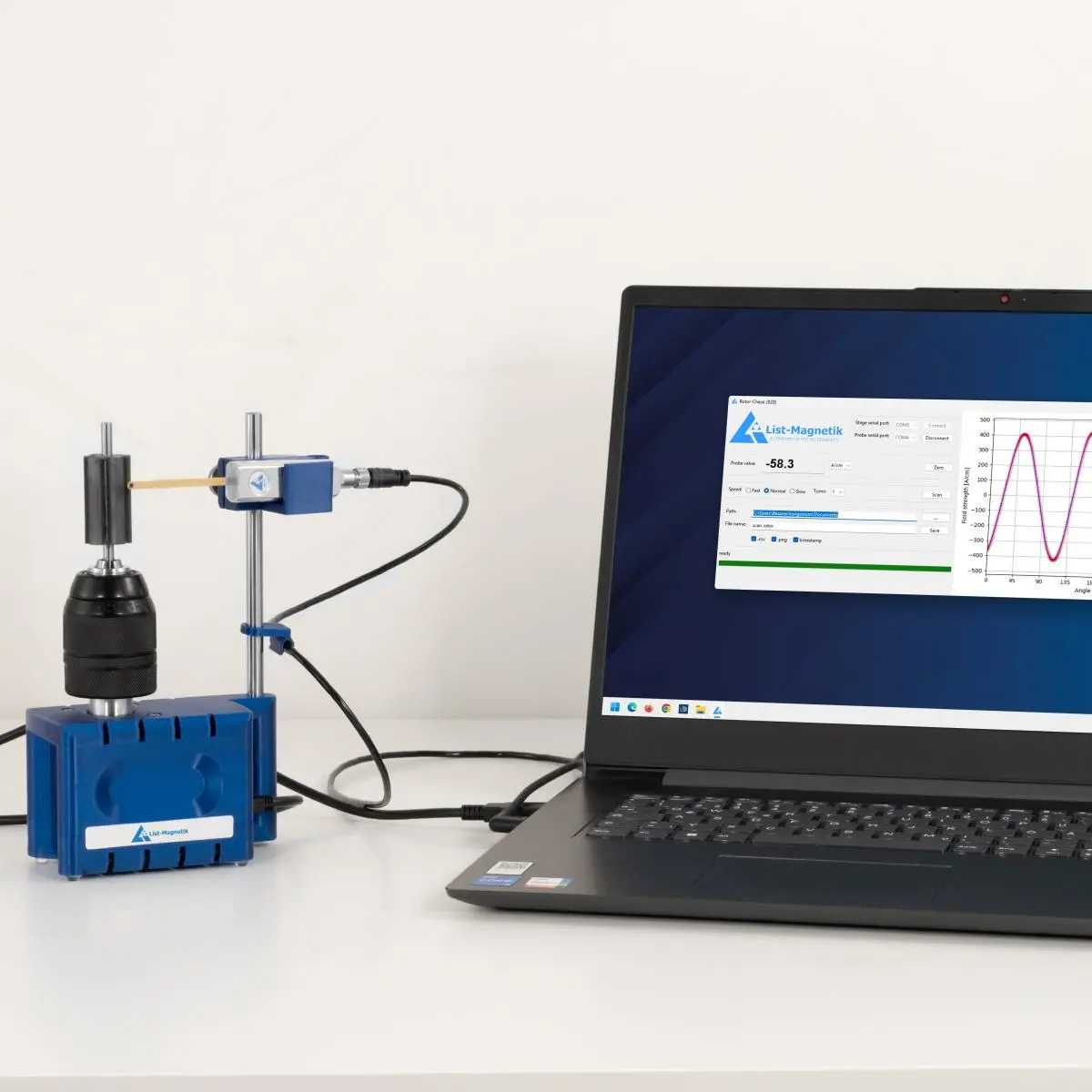

Über die Aufzeichnung der Messwerte mit der Software RotorCheck haben Sie die Möglichkeit, die aufgenommenen Messdaten direkt als Grafik oder als CSV z.B. nach Microsoft Excel zu exportieren, um die Magnetfeldmessung detailliert auszuwerten und zu dokumentieren.

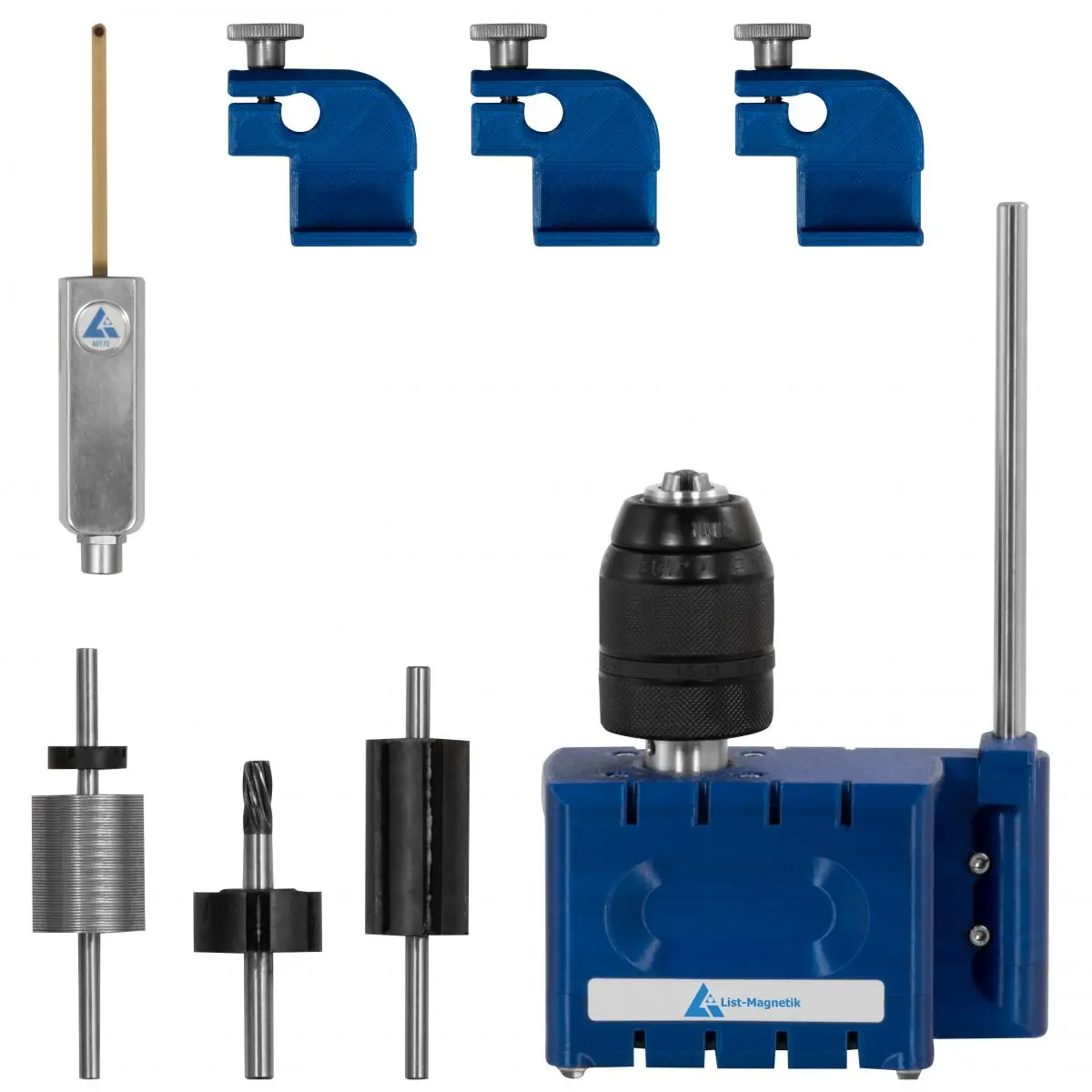

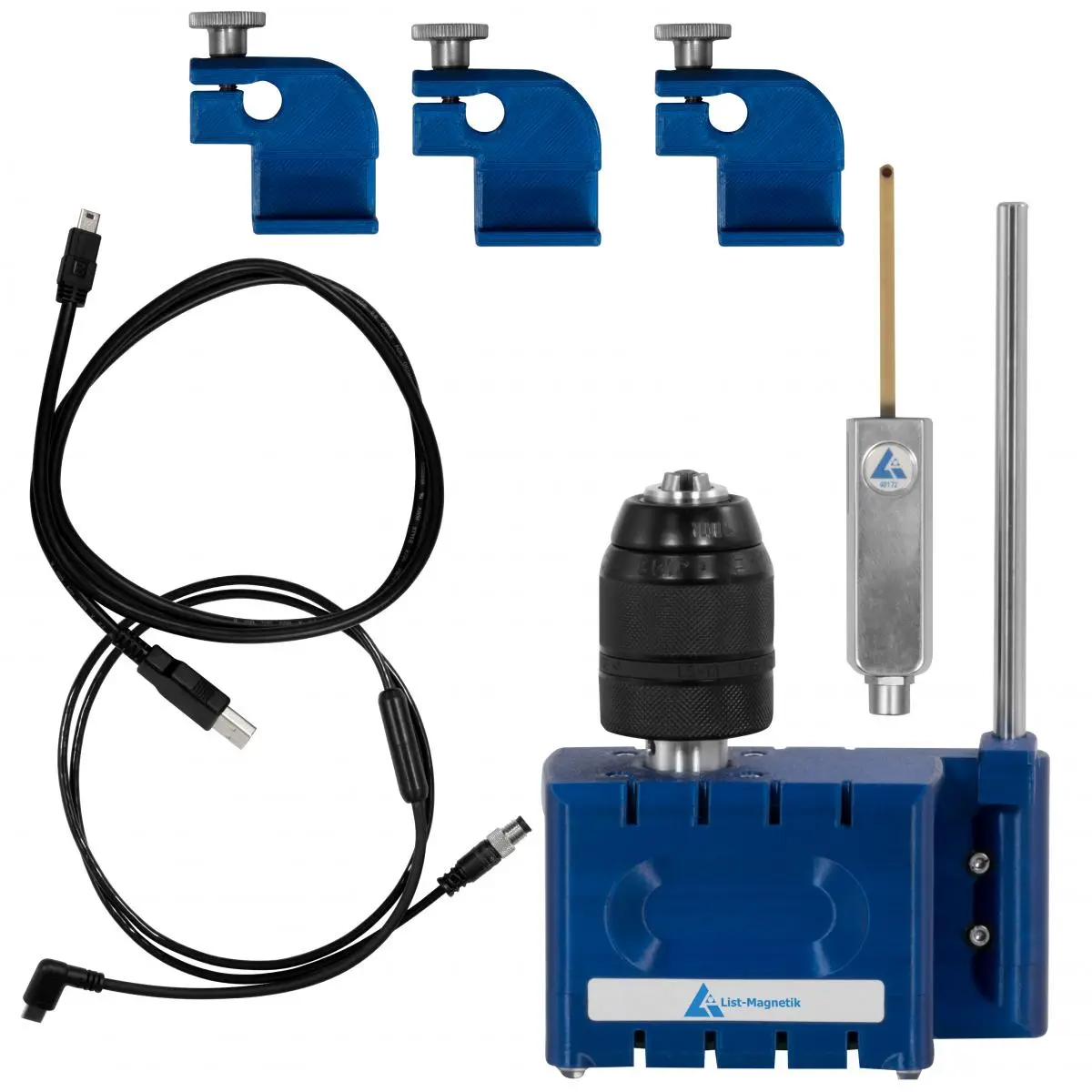

Das Gaussmeter / Teslameter wird mit einer transversalen Zungensonde PM4-TR geliefert. Im Lieferumfang sind 3 Halterungen für die Messsonde enthalten, zur axialen Messung (z.B. Sensormagnet) oder radialen Messung (z.B. Magnetrotor). Auf Kundenwunsch können auch Adapterhülsen geliefert werden, um in bestimmten Abständen zum Magnetrotor messen zu können.
Das Gaussmeter / Teslameter Rotor-Check 400 und die dazugehörige Messsonde werden mit zwei USB-Anschlüssen an einen PC oder Laptop angeschlossen und benötigen keine weitere externe Spannungsversorgung.
| Magnetfeld DC | |
| Messbereich | 0 ... 40000 A/cm |
| Auflösung | 0,1 A/cm |
| Genauigkeit | ± 1 A/cm bis 50 A/cm ± 2 % v.Mw. ab 50 A/cm |
| Magnetfeld DC | |
| Messbereich | -4000 ... +4000 mT |
| Auflösung | 0,01 mT |
| Genauigkeit | ±0,13 mT bis 6,28 mT ± 2 % v.Mw. ab 6,28 mT |
| Sensor | |
| Bezeichnung | LM-MP-PM4-TR |
| Abmessung | Höhe: max.12 cm |
| Max. Rotordurchmesser | 60 mm |
| Allgemeine technische Daten | |
| Kalibrierung | Nullpunktkalibrierung über Software (muss bei nicht eingelegtem Rotor erfolgen) |
| Schutzklasse (Gerät) | IP20 |
| Spannungsversorgung | 5 V DC (USB ) |
| Betriebsbedingungen | 0 ... 50 °C , 10 ... 90 % r. F. |
| Lagerbedingungen | 0 ... 50 °C , 10 ... 90 % r. F. |
| Abmessungen ( L x B x H ) | 120 x 60 x 195 mm |
| Gewicht | 780 g |
