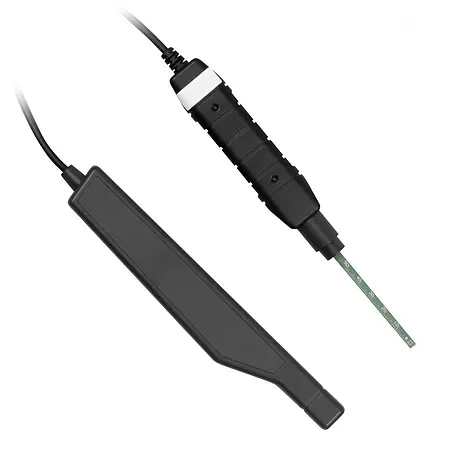

Ersatz-Standardsonde für Magnetstärkemesser PCE-MFM 4000

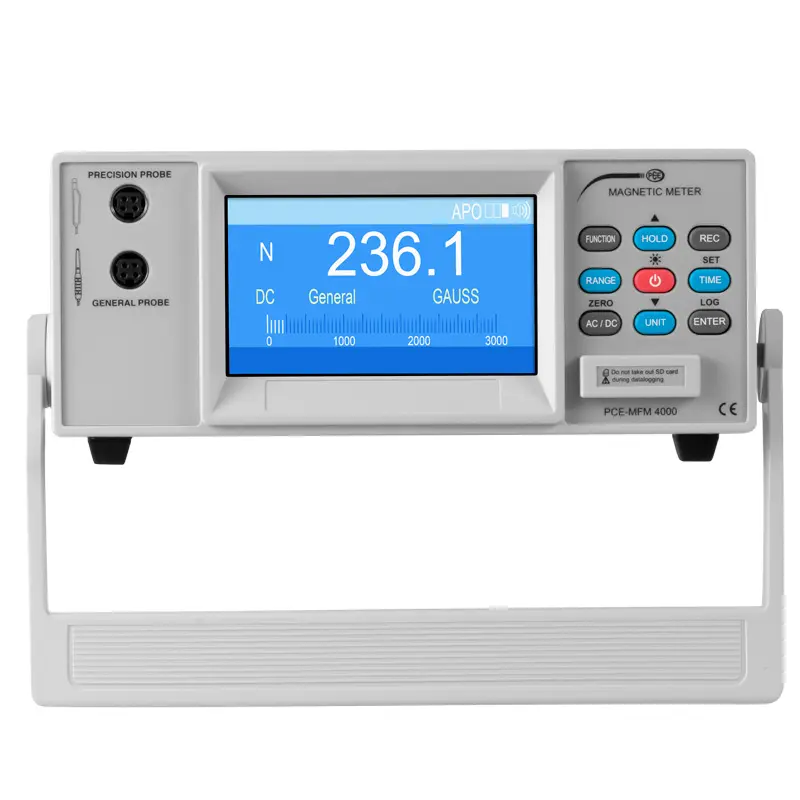

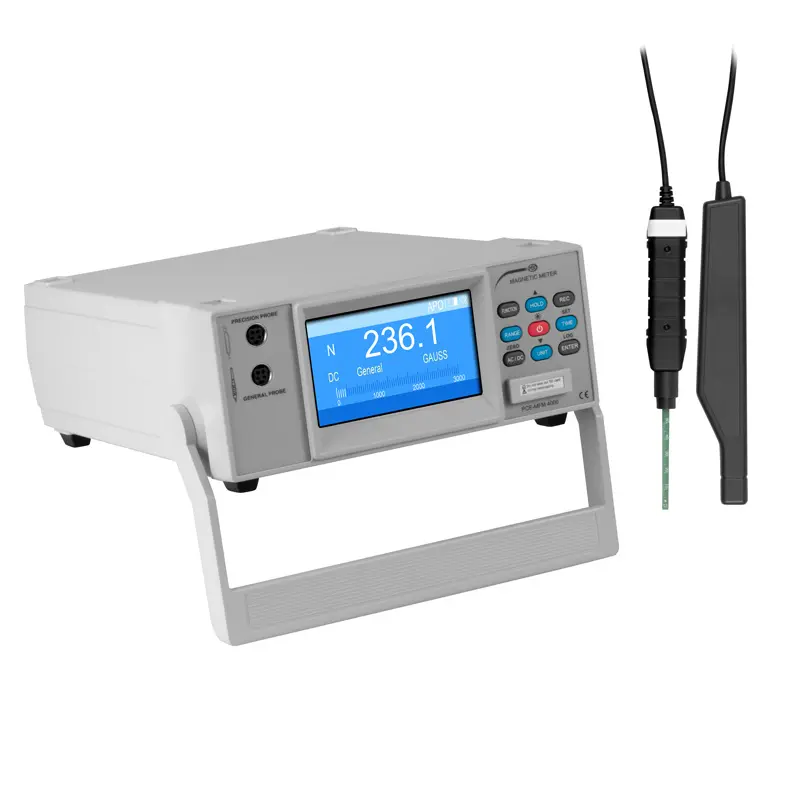

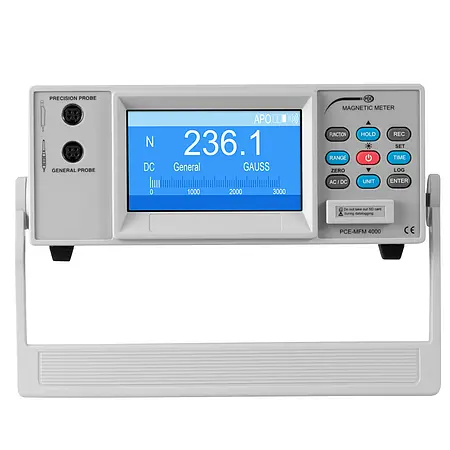

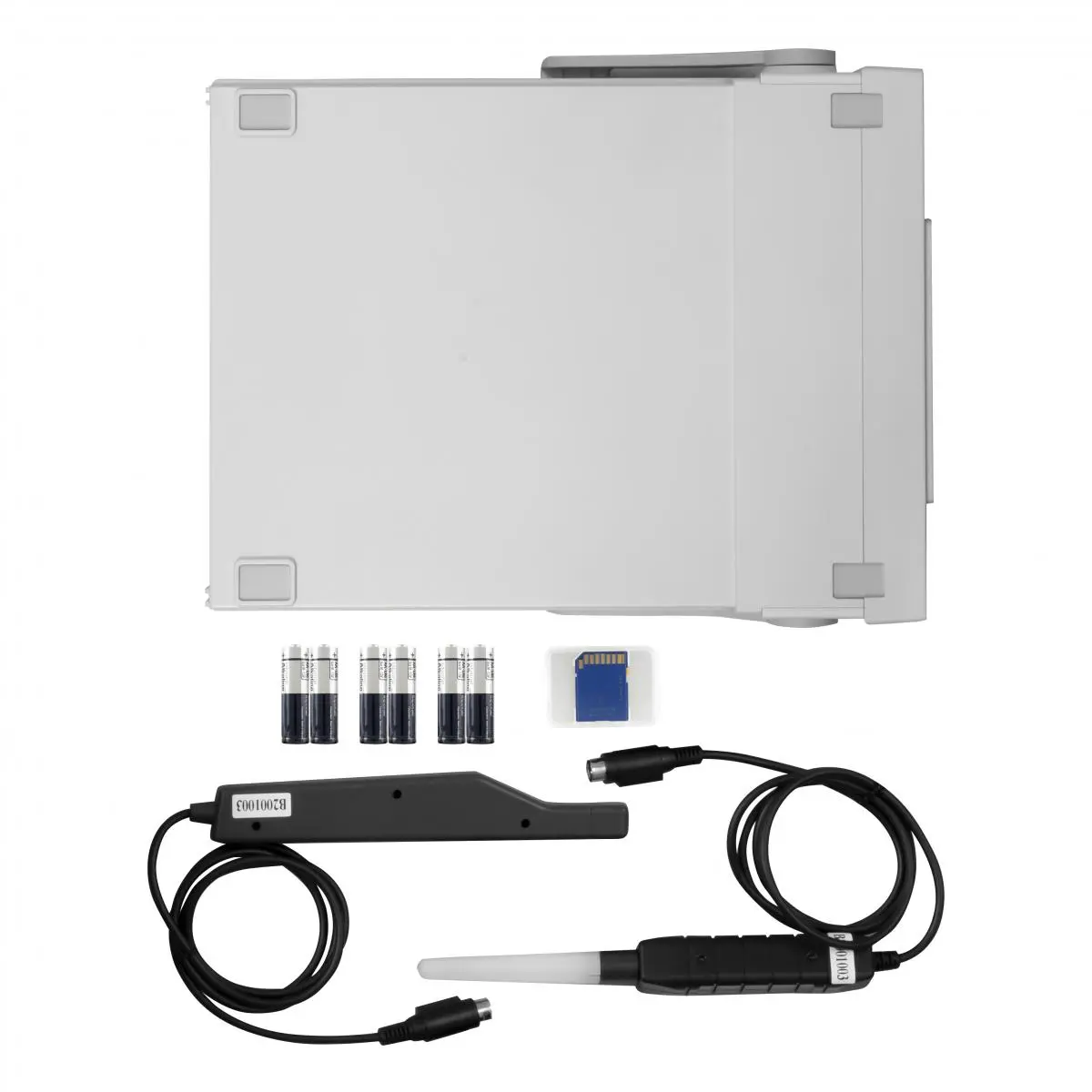

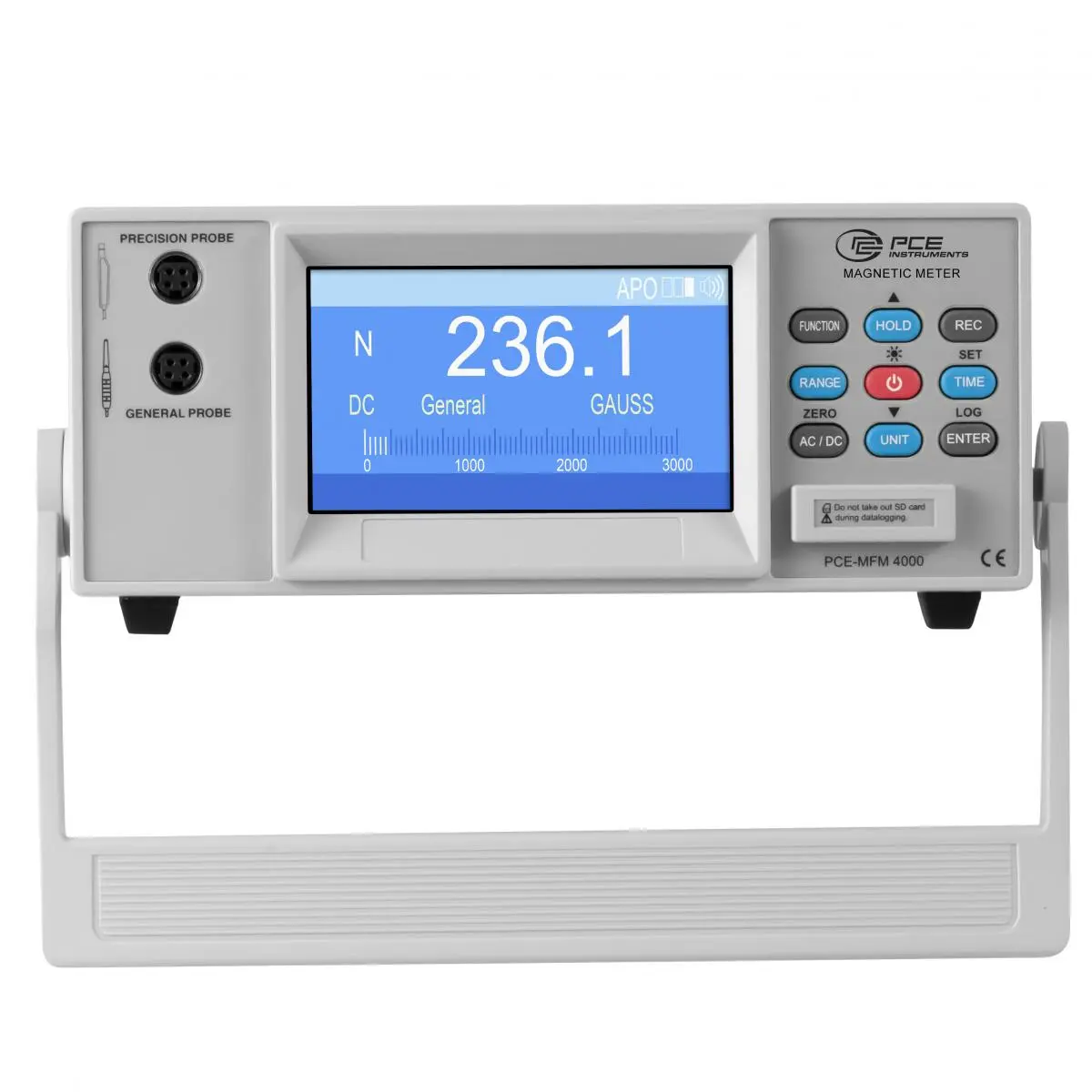

Das Feldmessgerät wird im Labor und der Qualitätssicherung verwendet um die Stärke von Magnetfeldern zu messen. Das Feldmessgerät wird mit zwei verschiedenen Sensoren ausgeliefert. Es stehen ein Magnetfeldsensor für allgemeine Messungen im Bereich Gauss und Millitestla, sowie ein Präzisionssensor für Messungen im Bereich Milligauss und Microtesla zur Verfügung. Die Sensoren vom Feldmessgerät verfügen über eine automatische Temperaturkompensation. Das Feldmessgerät ist für Messungen von Gleich- und Wechselmagnetfelder nutzbar. Auf dem Display neben dem Messwert zeigt das Feldmessgerät die Polarität des DC-Magnetfeldes an. Zur Messwertanalyse kann dieses präzise Feldmessgerät an einen PC per serieller Schnittstelle angeschlossen werden.
Ebenfalls verfügt das Feldmessgerät über eine Datenloggingfunktion. So ist das Feldmessgerät in der Lage die Messwerte in einem zu vor eingestellten Intervall, während der Messung auf einer SD-Speicherkate abzulegen. Neben der Intervallspeicherung können bis zu 99 Einzelmesswerte per Tastendruck im Speicher abgelegt werden. Die Messdaten werden vom Feldmessgerät auf der SD-Karte im Excelformat abgelegt. Dies hat den Vorteil, dass keine weitere Software zum Feldmessgerät genutzt werden muss.
Messfunktion DC Magnetfeld Präzisionssensor | |
Messbereich | ± 30µT |
± 300 µT | |
± 300 mG | |
± 3000 mG | |
Auflösung | 0,01 µT |
0,1µT | |
0,1 mG | |
1 mG | |
Genauigkeit | ± (2 % v.Mb. + 2 mG) |
@± 100µT / 1000 G | |
Messfunktion DC Magnetfeld Standardsensor | |
Messbereich | ± 300 mT |
± 3000 mT | |
± 3000 G | |
± 30000 G | |
Auflösung | 0,01 mT |
0,1 mT | |
0,1 G | |
1 G | |
Genauigkeit | ± (5 % v Mw. + 10 Dgt) |
Messfunktion AC Magnetfeld Präzisionssensor 50 / 60 Hz | |
Messbereich | 30µT |
300 µT | |
300 mG | |
3000 mG | |
Auflösung | 0,01 µT |
0,1µT | |
0,1 mG | |
1 mG | |
Genauigkeit | ± (2 % v.Mb. + 2 mG) |
@0 ... 100µT / 1000 G | |
Messfunktion AC Magnetfeld Standardsensor 50 / 60 Hz | |
Messbereich | 150 mT |
1500 mT | |
1500 G | |
15000 G | |
Auflösung | 0,01 mT |
0,1 mT | |
0,1 G | |
1 G | |
Genauigkeit | ± (5 % v Mw. + 10 Dgt) |
Allgemeine technische Daten | |
Messrate | 1 Sekunde |
Messrichtung | Uniaxial |
Anzeige | LC-Display |
Funktionen | Data-Hold / Max.- Min.- Speicher |
Speicher | Datenlogger Einzelwertspeicher |
Speicherrate Datenlogger | 1, 2, 5, 10, 30, 60, 120,300,600,1800,3600 s |
Schnittstelle | Seriell |
Umgebungsbedingungen | 0 ... 50 °C / max. 85 % rF |
Spannungsversorgung | 6 x 1,5 V AA Batterie |
optional 9 V Netzteil | |
Stromaufnahme | ca. 138 mA |
Abmessung | |
Gerät | 292 x 236 x 98 mm |
Präzisionssensor | 195 x 25 x 19 mm |
Standardsensor | 177 x 29 x 17 mm |
Gewicht | 275 g |
