Best.Nr.: PCE-PDA 10L

Druckmessgerät PCE-PDA 10L

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

Beschreibung

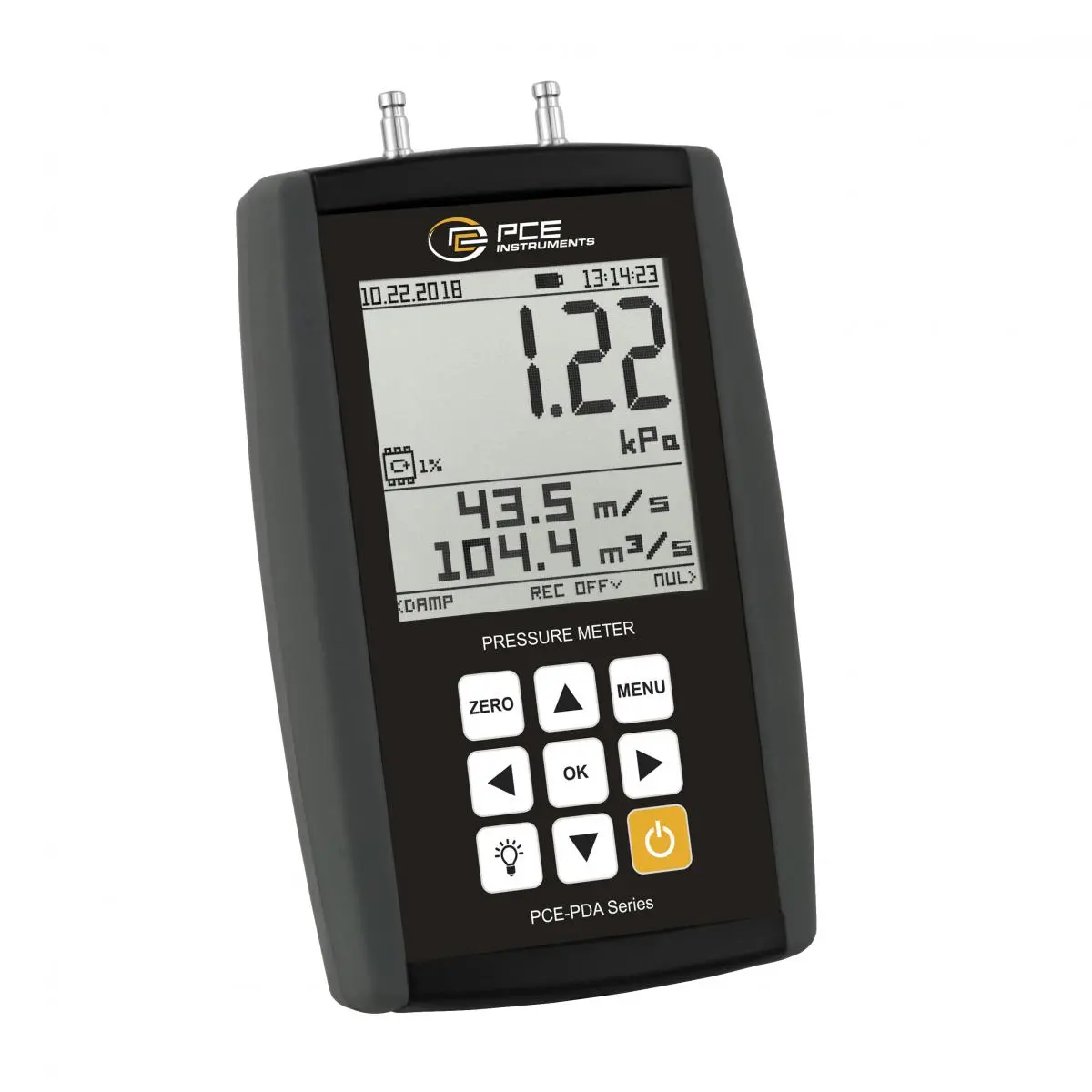

Druckmessgerät PCE-PDA 10L

Druckmessgerät für Relativ- und Differenzdruck / Staurohr an Druckmessgerät adaptierbar / MAX MIN Funktion / Datenlogger

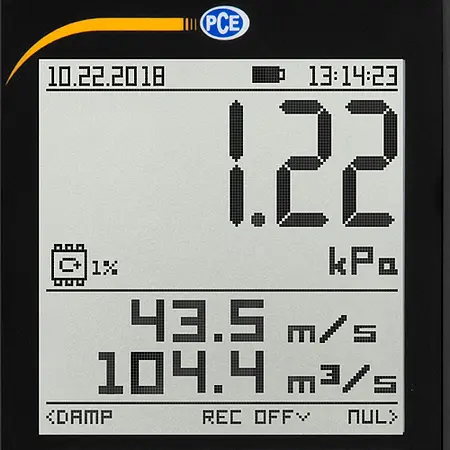

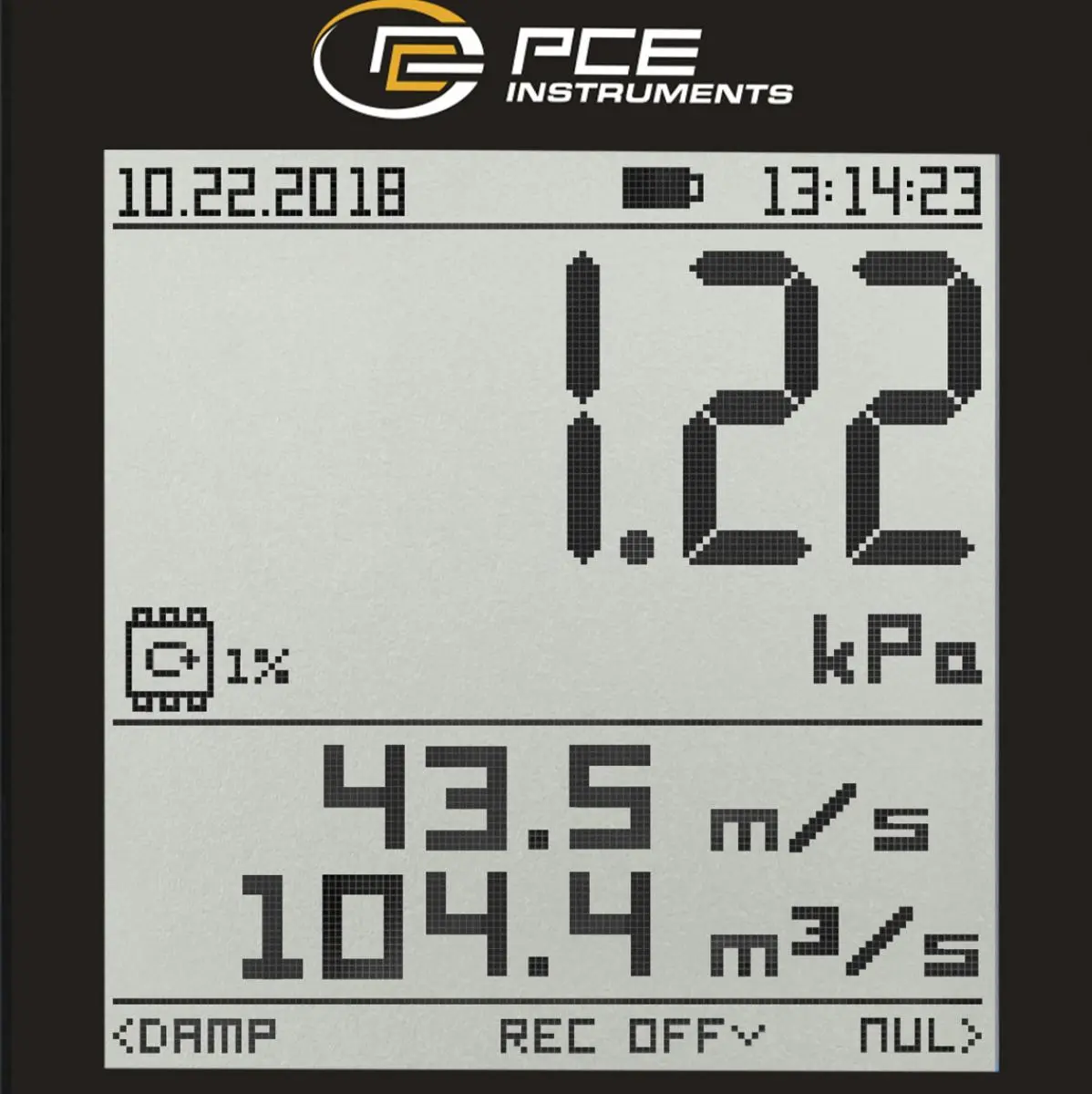

Die Differenzdruckmanometer der PCE-PDA Serie sind zuverlässige Differenzdruckmanometer zur Druckmessung von Gasen im Bereich von ±200 Pa, ± 2kPa bzw. 20 kPa je nach Modell. Das Differenzdruckmanometer verfügt über viele verschiedene Druckmessfunktionen. So stehen dem Anwender über 16 Einheiten zur Verfügung. Weiterhin misst das Differenzdruckmanometer zusätzlich zu dem Differenzdruck, die Temperatur, Strömungsgeschwindigkeit und Volumenstrom. Darüber hinaus kann in dem zweigeteilten Grafikdisplay der maximale und minimale Differenzdruck angezeigt werden. Die Auflösung des Differenzdruckes kann wahlweise umgeschaltet werden. Im Differenzdruckmanometer ist ein Hochpräzisionsmodus integriert, der die Auflösung um ein zehnfaches erhöht.

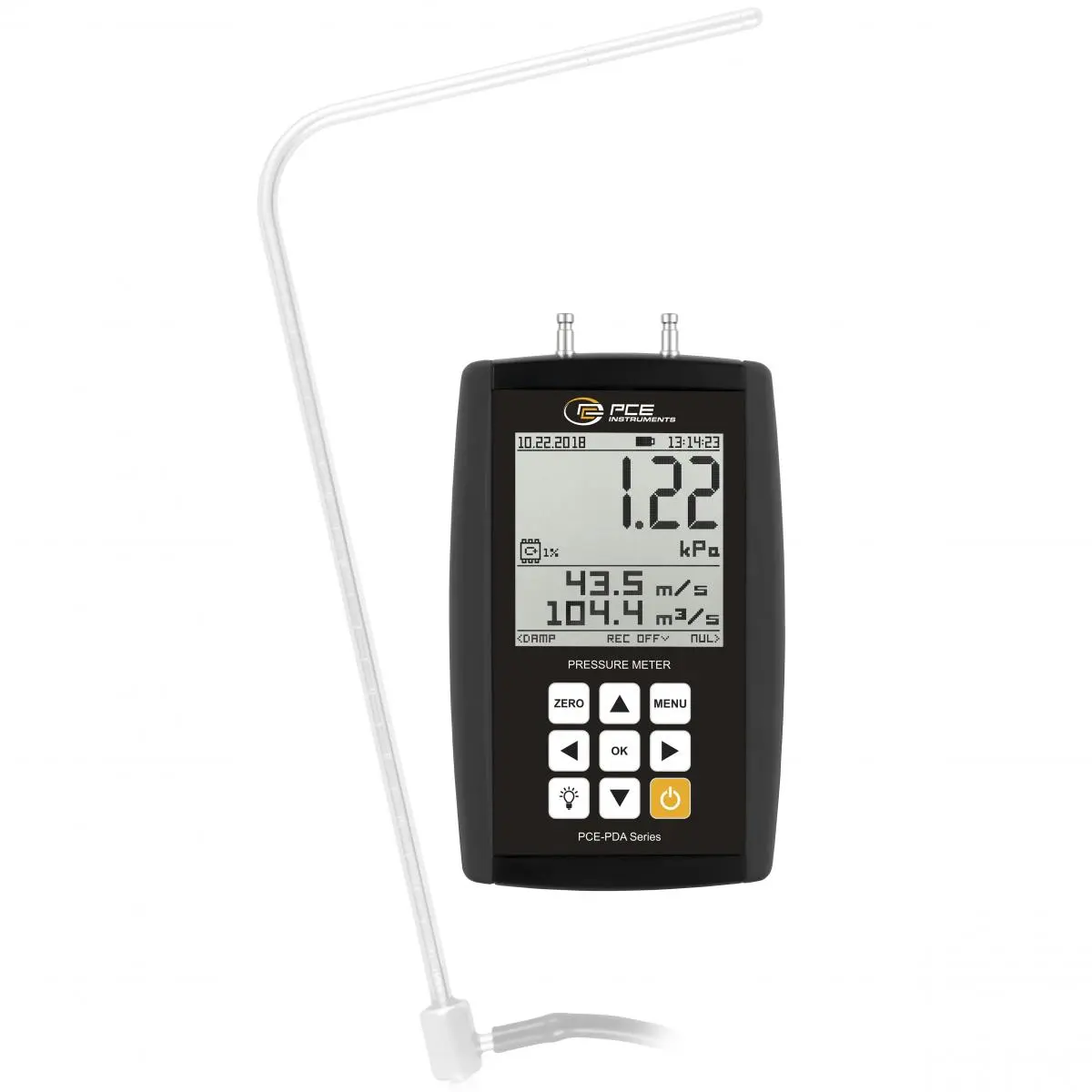

Das PCE-PDA Differenzdruckmanometer verfügt über eine Datenloggerfunktion. Diese ermöglicht es neben der kontinuierlichen Speicherung der Messwerte einen Leckagetest an Druckleitungen durchführen zu können. Im Datenloggermodus ist es möglich am Differenzdruckmanometer eine Dauer einzustellen in der die Daten mit einem zuvor gewählten Intervall gespeichert werden. Im Leckagemessmodus sind vom Nutzer die Messdauer und das Differenzdrucklevel vorzugeben. Nach der Messung zeigt das Differenzdruckmessgerät dann die Abweichung zum Sollwert an. Zusätzlich zu diesen beiden Funktionen kann das Differenzdruckmessgerät, mit optional erhältlichen Pilotstaurohren die Strömungsgeschwindigkeit bzw. den Volumenstrom in Leitungen ermitteln.

Merkmale

- Grafik Display mit Beleuchtung

- Min- und Max-Wert-Speicher

- Datenlogger und Leckprüfung

- Schnellkupplungsanschluss

- Temperaturmessung, Strömungsmessung

- Hochpräzisionsmessmodus

- einfache Bedienung (Sprachgeführt)

- Einheiten umschaltbar (Pa, kPa, hPa, ...)

Spezifikation

Messbereich Temperatur	0 ... +50 °C
Auflösung	0,1 °C
Genauigkeit	±1 °C

Messbereich Druck	±20 kPa
Auflösung	1/ 10 Pa
Genauigkeit	±0,5 % v. E.

Nominaldruck	20 kPa
Überdruck	40 kPa
Berstdruck	100 kPa
Medien	Flüssigkeiten / Luft

Messrate	10 Hz
Messeinheiten	Pa, hPa, kPa, MPa, mBar, Bar, ATM, kg/cm², mmH2O, cmH2O, inH2O, mmHg, inHg, Torr, PSI, PSF
Druckart	Differenzdruck Relativdruck (Wenn neg. Druckanschluss offen)
Druckanschlüsse	5 mm Nippel für Schnellverbinder
Max-, Min- und Hold-Funktion	Ja
Datenlogger	1024 Speicherplätze 1 s ... 255 h Aufnahmezeit je Speicherplatz 1 s ... 24h Aufnahmeintervall
Medium	Für Luft und nicht explosive Gase
Nullkorrektur	Ja, mittels Nulltaste
Mittelwertbildung	Ja, zwischen 0,1 ... 9,9 s
Anzeige	Grafik LCD mit Hintergrundbeleuchtung
Schutzart	IP41
Spannungsversorgung	2 x 1,5 V AA Batterie / 1,2 V NiMh Akku 5 V / 500 mA USB Netzteil
Stromaufnahme	50 mA (mit Hintergrundbeleuchtung) 10 mA (ohne Hintergrundbeleuchtung)
Betriebstemperatur	0 ... 50 °C
Lagertemperatur	10 ... 55 °C
Abmaße	145 x 85 x 35 mm
Gewicht	ca. 285 g

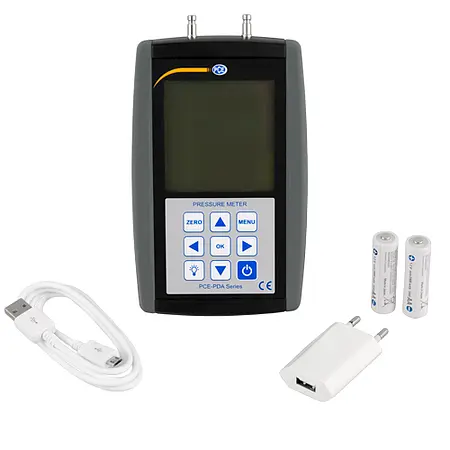

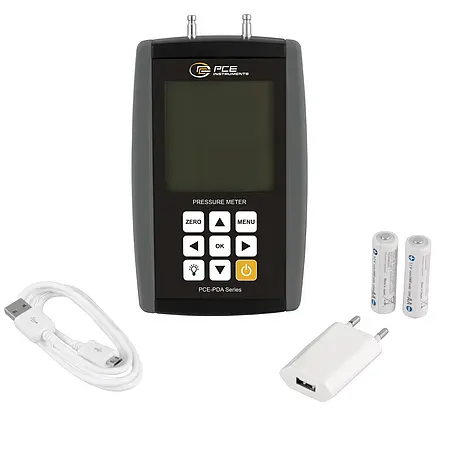

Lieferumfang

1 x Druckmessgerät PCE-PDA 10L

2 x 1,2 V AA NiMh Akkus

1 x USB Netzteil

1 x Micro USB-Kabel
1 x Software

1 x Bedienungsanleitung

- Staurohr nicht im Lieferumfang / optional auswählbar

Dokumente / Downloads

Anleitung

Software /
Softwareanleitung

Datenblatt

Zubehör / Optionen

Zubehör

Kalibrierzertifikat

ISO-Kalibrierzertifikat CAL-PM (bis 20 bar)

244,90 €

Prüfgeräte Preis

ISO- Kalibrierzertifikat, z.B. zum Einhalten Ihrer DIN ISO 9000. Hierzu geben wir das Messgerät in unser hauseigenes Kalibrierlabor. Sie als Auftraggeber, die Messwerte und die Seriennummer werden in diesem ISO- Kalibrierzertifikat festgehalten.

10 Messpunkte gleichmäßig über den Messbereich verteilt
(Aufwärts / Abwärts / max. 20 Bar)
2 Kanäle (Positiv / Negativ)

Kalibrierzertifikate werden speziell für den Kunden ausgestellt und sind vom Rückgaberecht ausgeschlossen.

Strömungsmessgerät

SR-795 Staurohr

125,00 €

Prüfgeräte Preis

Das Staurohr SR-795 wird verwendet um mit Hilfe von Differenzdruck die gerichtete Strömungsgeschwindigkeit in Lüftungskanälen zu bestimmen. Geeignet für Messung von dynamischem Druck gasförmiger Medien in strömungsberuhigter Leitungsstrecke. Prandtl'sche Staurohr mit elliptischer Kopfform, dadurch geringe Messfehler.

Länge: 795 mm
Rohrdurchmesser: 8 mm
Kopfdurchmesser: 8 mm
Kopflänge: 130 mm
Anschluss: Steckanschluss für Silikonschläuche
Material: Edelstahl

Strömungsmessgerät

SR-483 Staurohr

115,00 €

Prüfgeräte Preis

Das Staurohr SR-483 wird verwendet um mit Hilfe von Differenzdruck die gerichtete Strömungsgeschwindigkeit in Lüftungskanälen zu bestimmen. Geeignet für Messung von dynamischem Druck gasförmiger Medien in strömungsberuhigter Leitungsstrecke. Prandtl'sche Staurohr mit elliptischer Kopfform, dadurch geringe Messfehler.

Länge: 483 mm
Rohrdurchmesser: 8 mm
Kopfdurchmesser: 8 mm
Kopflänge: 130 mm
Anschluss: Steckanschluss für Silikonschläuche
Material: Edelstahl

Strömungsmessgerät

SR-305 Staurohr

125,00 €

Prüfgeräte Preis

Das Staurohr SR-305 wird verwendet um mit Hilfe von Differenzdruck die gerichtete Strömungsgeschwindigkeit in Lüftungskanälen zu bestimmen. Geeignet für Messung von dynamischem Druck gasförmiger Medien in strömungsberuhigter Leitungsstrecke. Prandtl'sche Staurohr mit elliptischer Kopfform, dadurch geringe Messfehler.

Länge: 300 mm
Rohrdurchmesser: 4 mm
Kopfdurchmesser: 4 mm
Kopflänge: 65 mm
Anschluss: Steckanschluss für Silikonschläuche
Material: Edelstahl
