Best.Nr.: PCE-TG 300-NO2

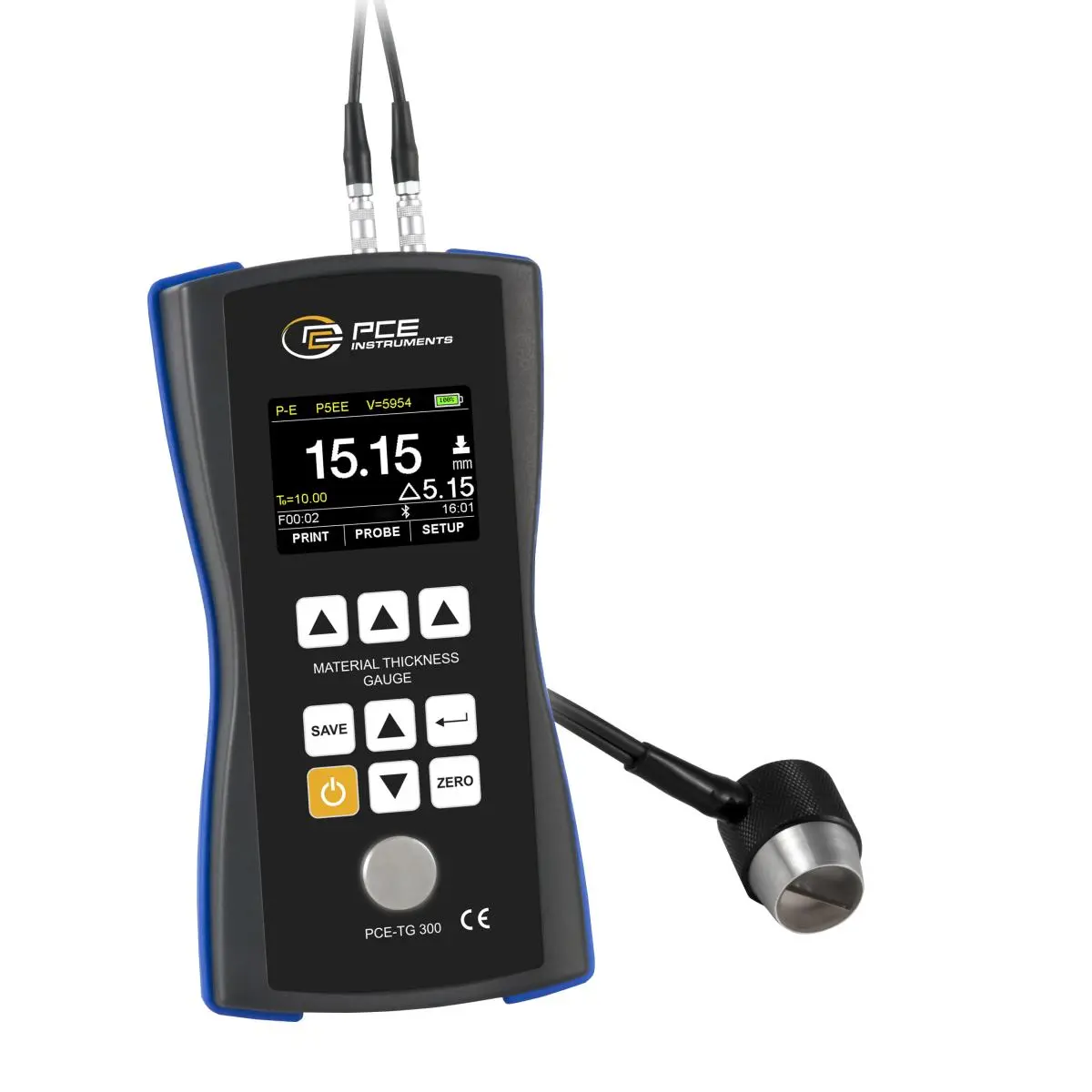

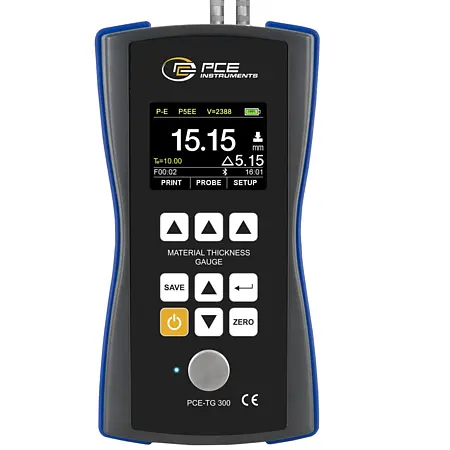

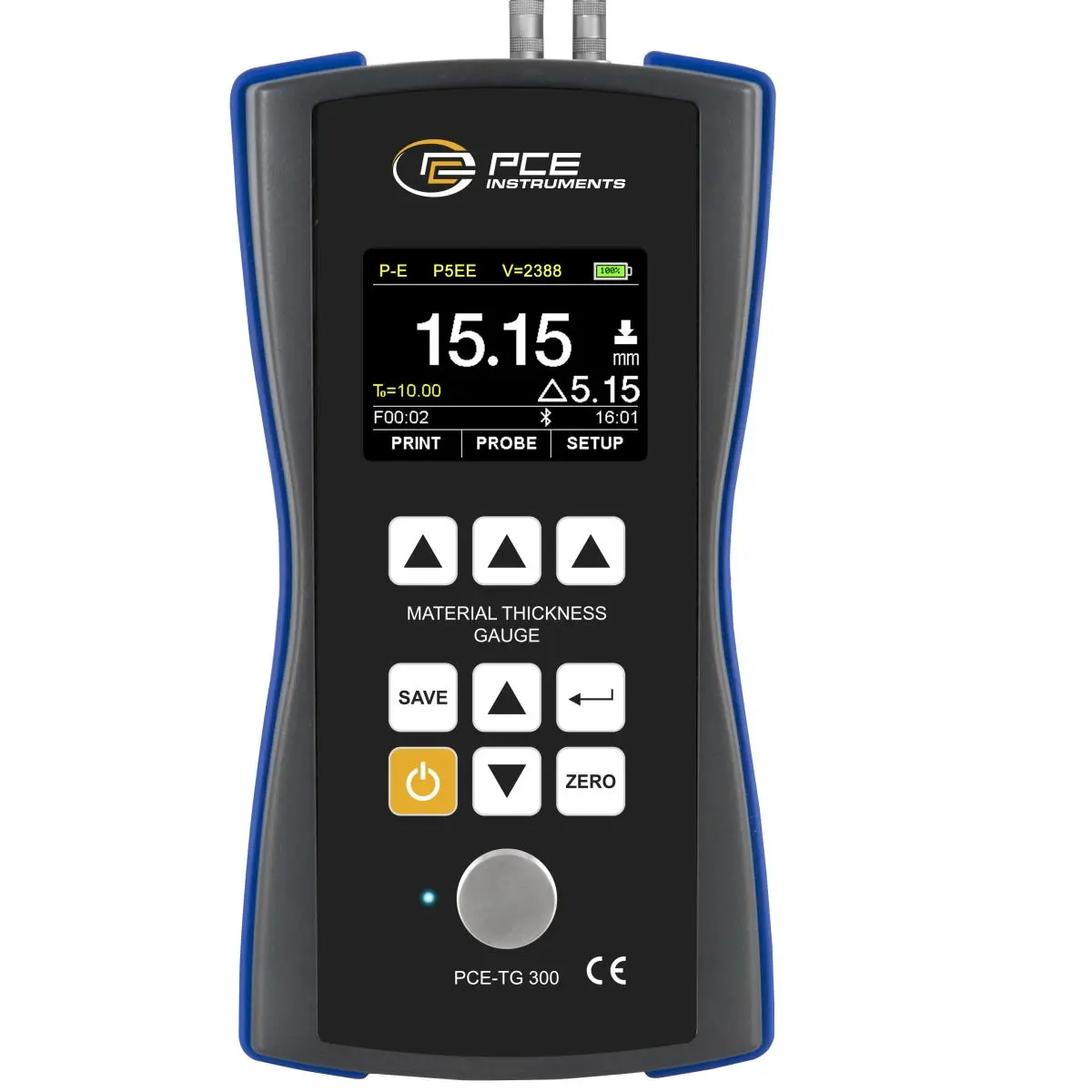

Dickenmessgerät PCE-TG 300-NO2

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

Beschreibung

Dickenmessgerät

großer Messbereich / bis 600 mm / Puls-Echo oder Echo-Echo Modus /

für alle homogenen Werkstoffe / Druckfunktion über Bluetooth / USB-Anschluss

Das PCE-TG 300-NO2 ist ein Wanddickenmessgerät mit speziellen Sensoren für verschiedenste Anwendungen. Generell können die Wanddicken von allen homogenen Werkstoffen mit dem Dickenmessgerät vermessen werden. Für dämpfende bzw. streuende Werkstoffe wie Kunststoff oder Guss ist ein spezieller Sensor erhältlich. Ein abgewinkelter 90° Sensor ermöglich auch Messungen an eingestellt und somit auf unterschiedlichste Materialien angepasst werden.

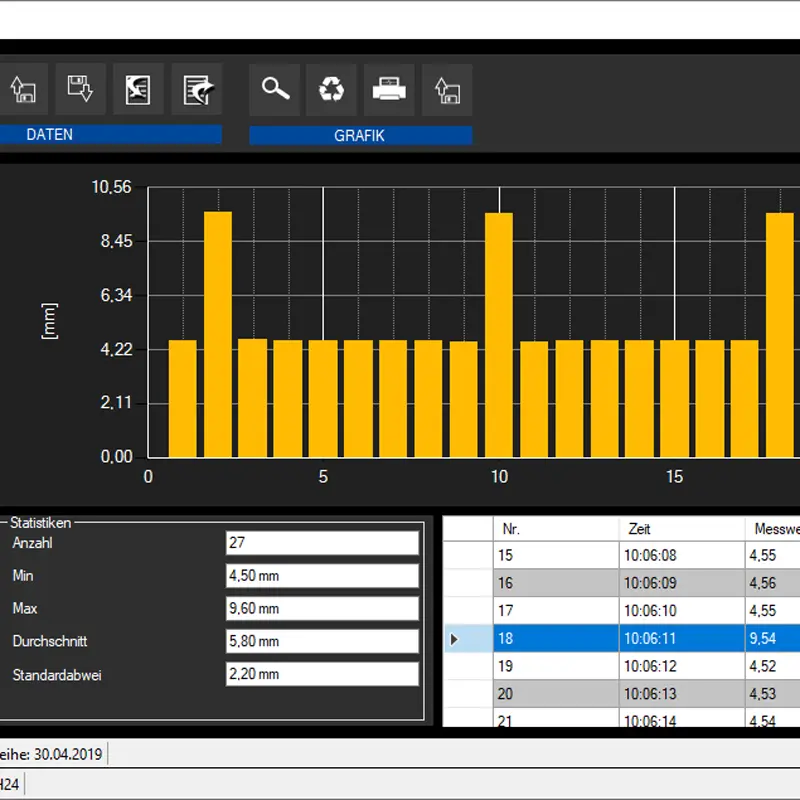

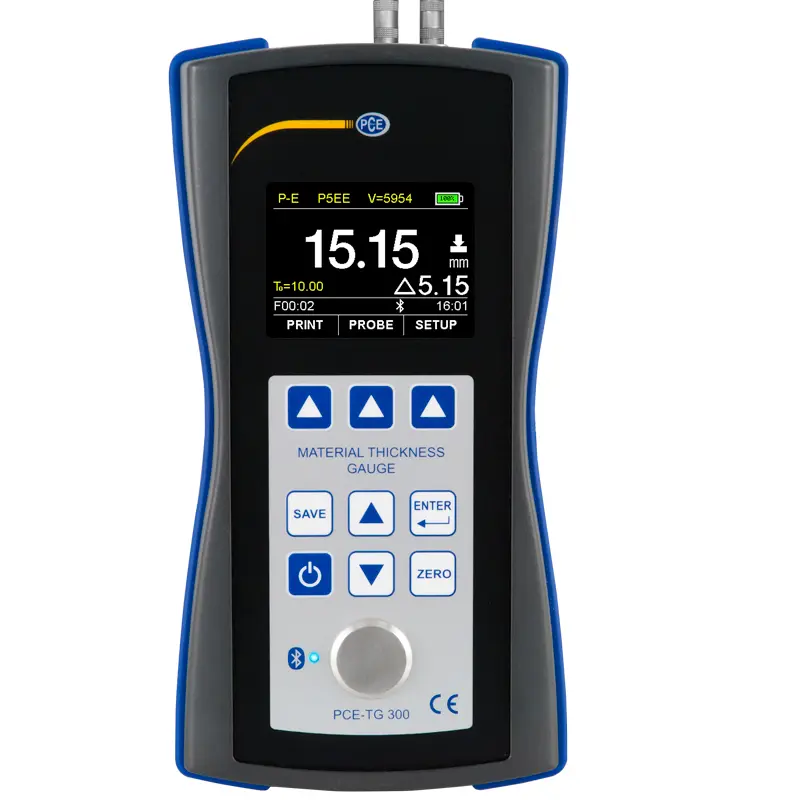

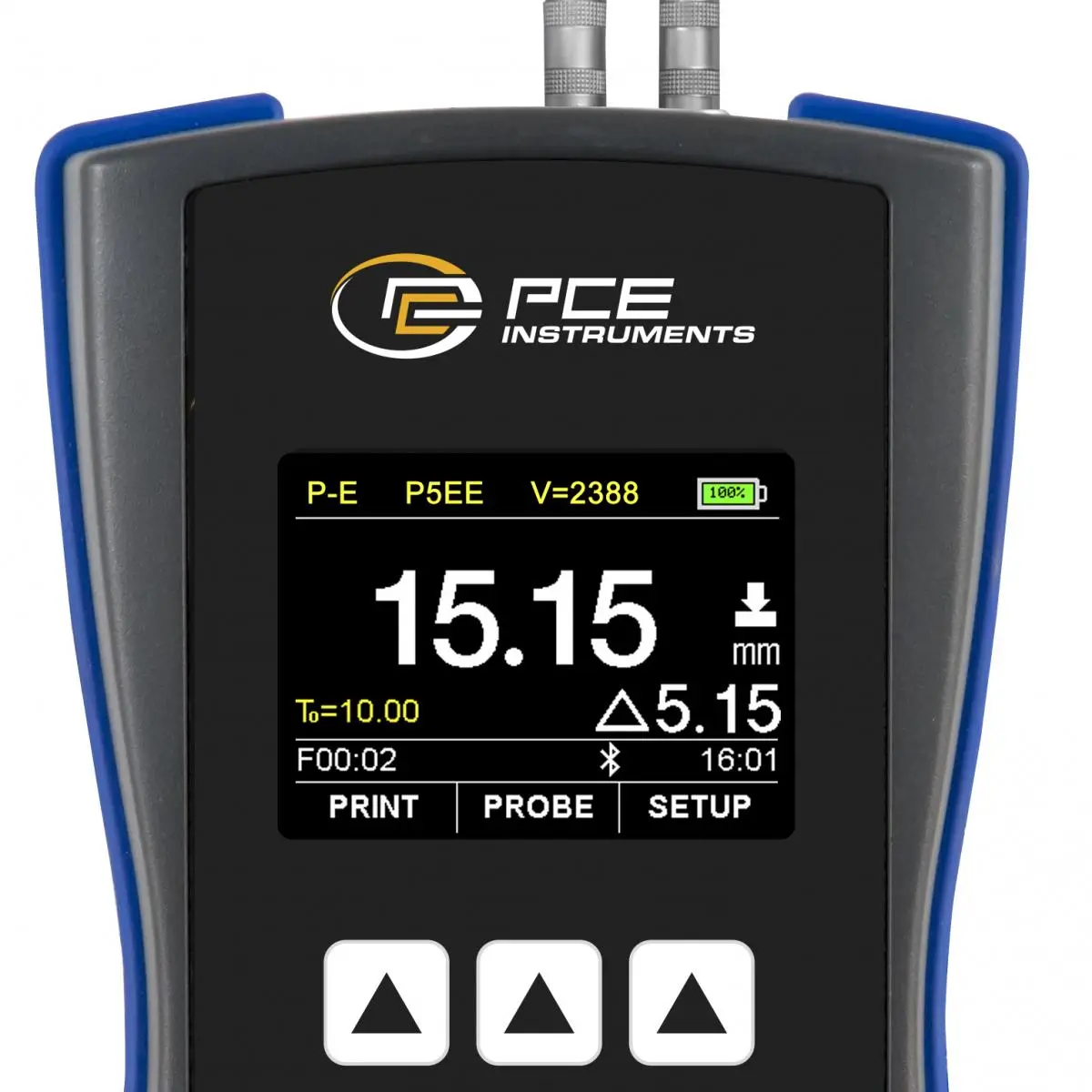

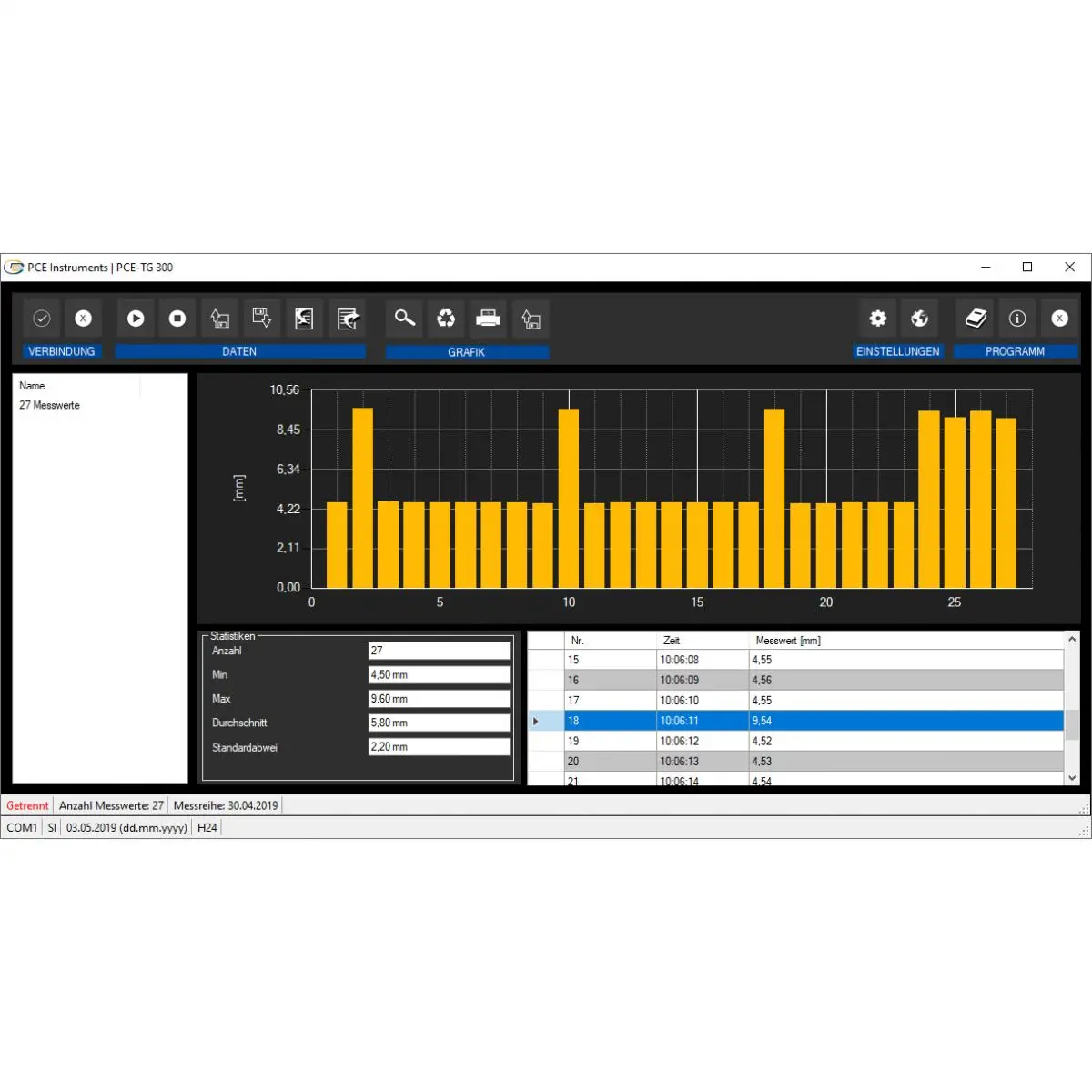

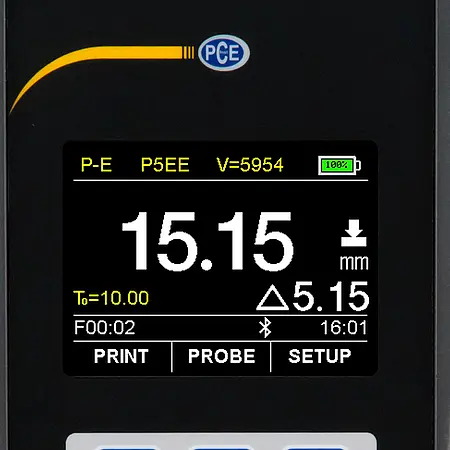

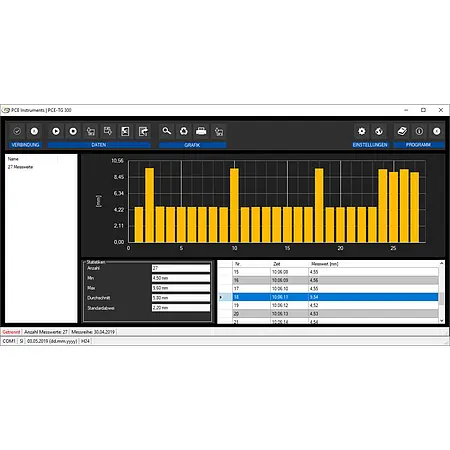

Auf dem gut ablesbaren TFT Farbdisplay werden die Messwerte direkt dargestellt. Durch den internen Speicher, welcher über die optional erhältliche Software ausgelesen werden kann, können unterschiedliche Messstellen eindeutig gespeichert werden. Das zerstörungsfreie Ultraschallmessverfahren ermöglicht die Messung auch an Endprodukten. Durch den Echo-Echo Arbeitsmodus können selbst beschichtete Werkstücke vermessen werden (nur mit Sensor PCE-TG 300-P5EE).

Merkmale

- großer Messbereich

- versch. Sensoren verfügbar

- Batteriebetrieb

- Fehler- und Lunkererkennung

- interner Messdatenspeicher

- Drucken über Bluetooth

Spezifikation

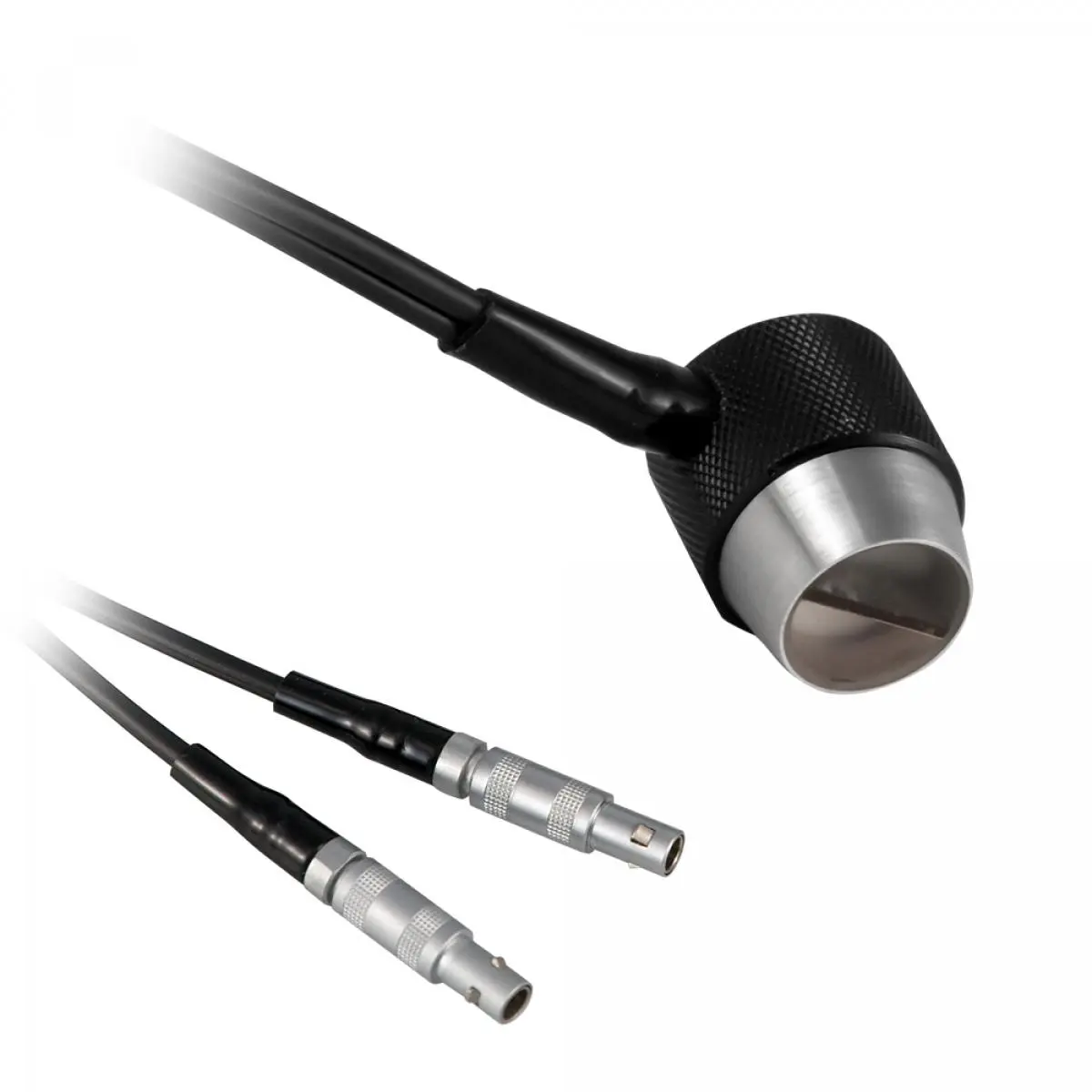

PCE-TG-NO2 Sensor
Messbereich	3,0 … 300,0 mm (Stahl)
Mindestdurchmesser von Rohren	von Rohren 30 mm
Frequenz	2,5 MHz
Durchmesser	14 mm
Beschreibung	Normale Messung
PCE-TG 300-NO2 Gerät
Messbereich	P-E: Puls Echo Modus 0,65 … 600 mm (Stahl) / (je nach Sensor variiert der Messbereich)
	E-E: Echo-Echo Modus 2,50 … 100 mm (nur mit Sensor PCE-TG 300-P5EE)
Genauigkeit	±0,04 mm H[mm] (<10 mm); ±0,4 % H[mm] (>10 mm)
	H bezieht sich auf die Materialstärke des Werkstücks
Auflösung	0,1 mm / 0,01 mm / 0,001 mm (einstellbar)
Messbare Werkstoffe	Metalle
	Kunststoffe
	Keramik
	Epoxidharz
	Glas
	und alle homogenen Werkstoffe
Arbeitsmodi	Puls-Echo Modus (Fehler- und Lunkererkennung)
	Echo-Echo Modus (Ausblenden von Schichtdicken, z.B. Lacke)
Kalibrierung	Schallgeschwindigkeitskalibrierung
	Nullpunktkalibrierung
	Zweipunktkalibrierung
View Modus	Normalmodus, Scanmodus, Differenzmodus
Einheiten	mm / inch

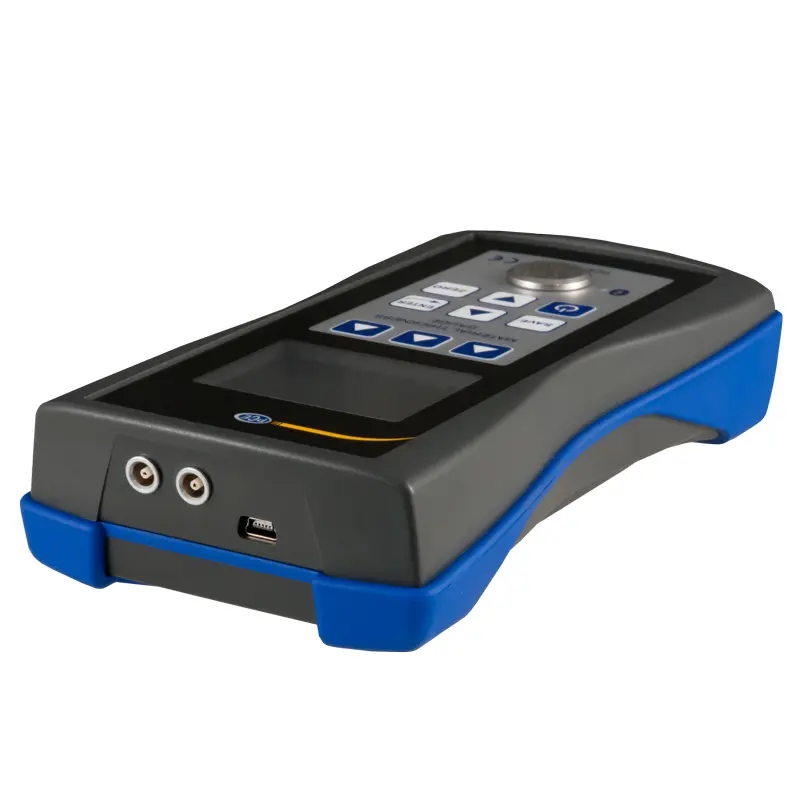

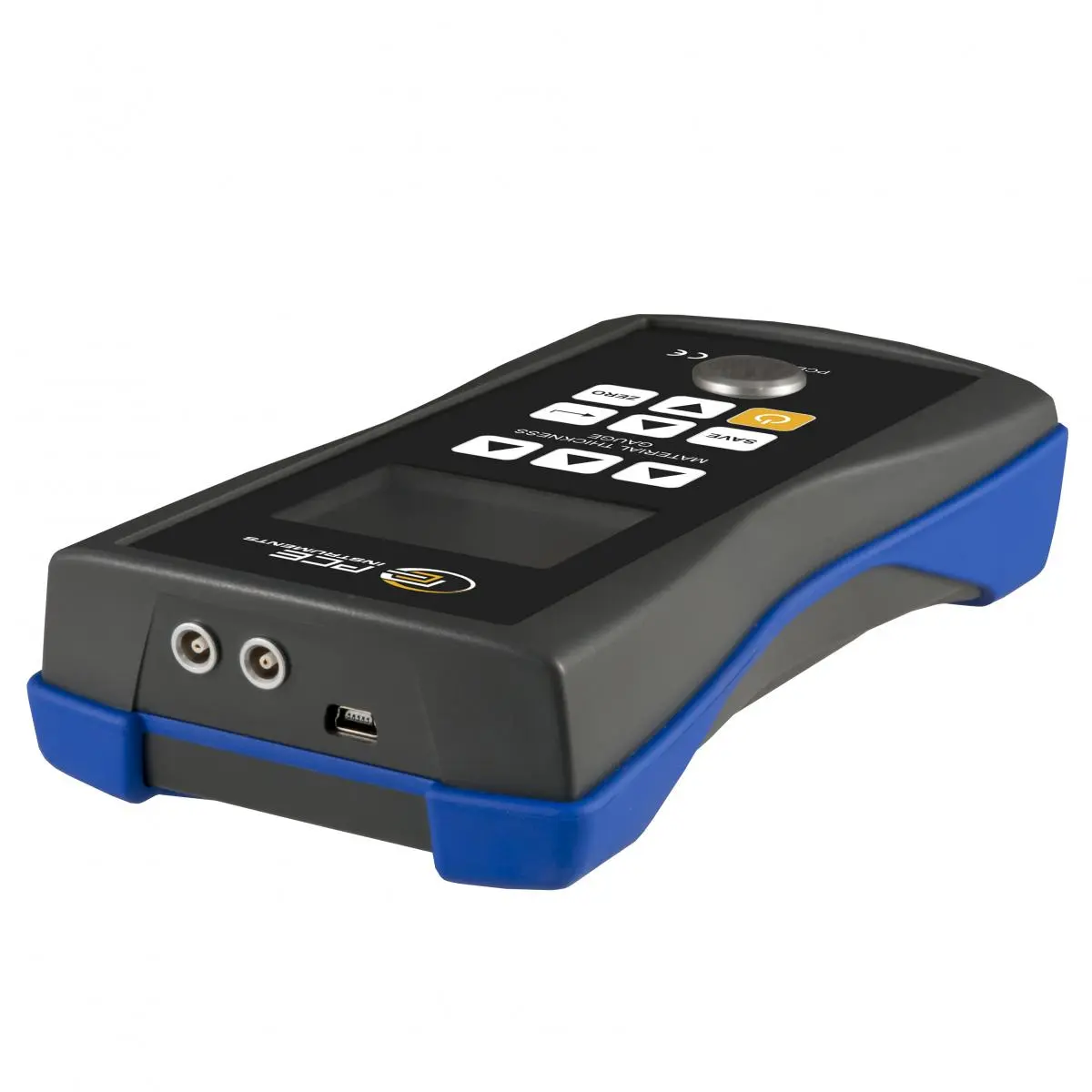

Datenübertragung	Drucken über Bluetooth / USB 2.0
Speicher	Nicht-flüchtiger Speicher mit 100 Datengruppen mit je 100 Datensätzen
Betriebsdauer	Dauerbetrieb 100 h
	Automatischer Stand-by-Modus (einstellbar)
	Automatischer Abschaltmodus (einstellbar)
Spannungsversorgung	4 x AA Batterie 1,5 V

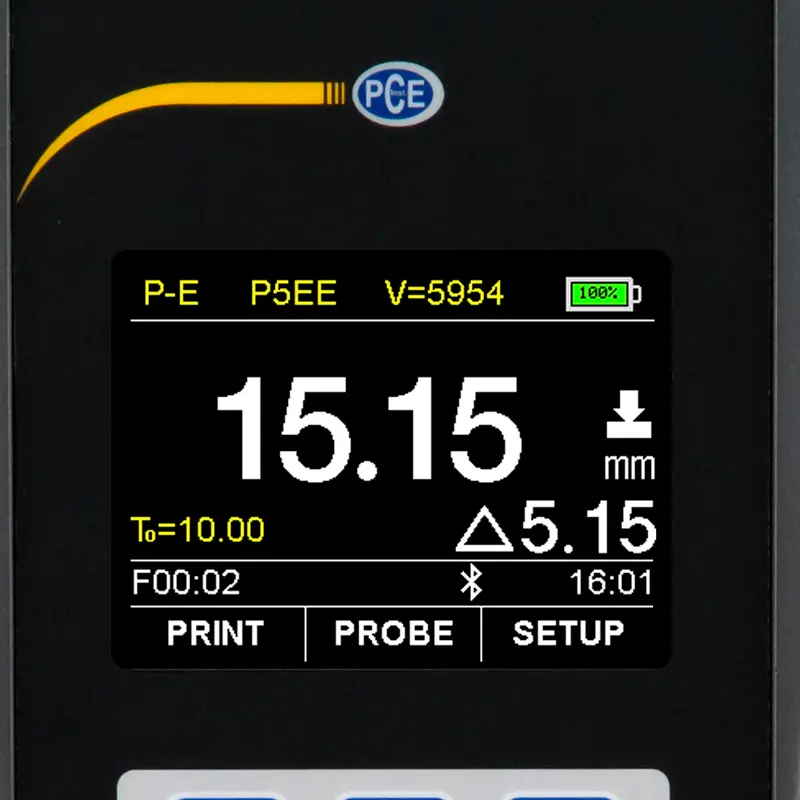

Display	320 x 240 Pixel TFT LCD Farbdisplay mit Helligkeitseinstellung
Betriebsbedingungen	0 ... +50 °C, ≤80 % r.F. nicht kondensierend
Lagerbedingungen	-20 ... +70 °C, ≤80 % r.F. nicht kondensierend
Abmessungen	185 x 97 x 40 mm
Gewicht	375 g

Lieferumfang

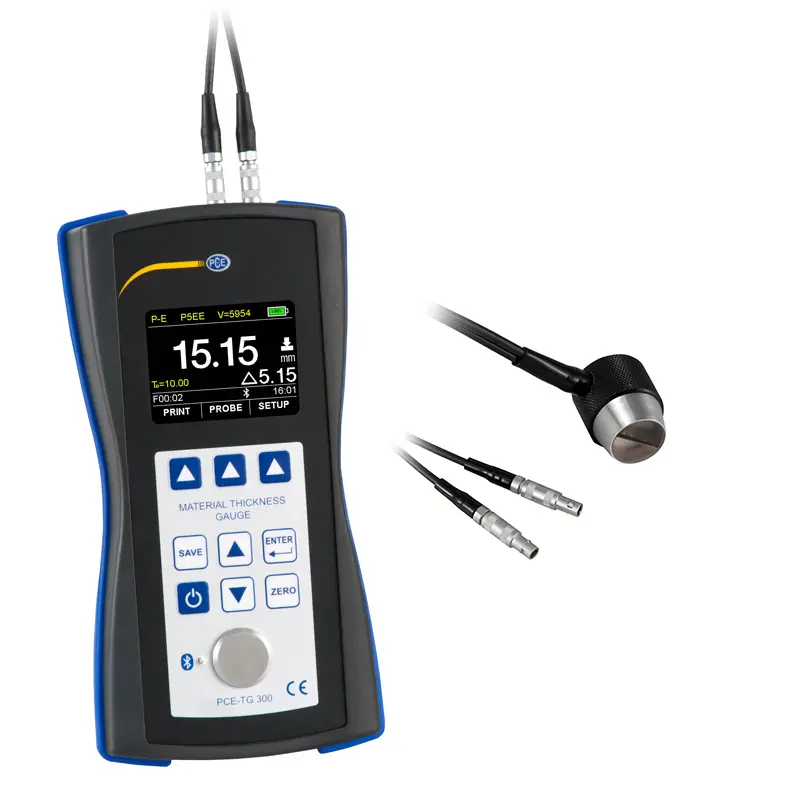

1 x Dickenmessgerät PCE-TG 300-NO2

1 x Sensor PCE-TG-NO2

1 x 100 ml Koppelgel

1 x Transportkoffer

4 x AA Batterien

1 x Bedienungsanleitung
