Best.Nr.: PCE-CT 80HP-FN2-ICA

Dickenmessgerät PCE-CT 80HP-FN2-ICA inkl. ISO-Kalibrierzertifikat

ISO-Kalibrierung
1.121,90 €
1.335,06 €
:
4250348730695
PCE-CT 80HP-FN2-ICA
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Schichtdicke
Extern
Ja
Ja
Lieferzeit: 5 - 7 Werktage

Beschreibung

Dickenmessgerät mit V-Nut Sensor / Messbereich von bis zu 0 ... 2000 µm /
einstellbare Alarmgrenzwerte / robustes Gehäuse / Software / Datenspeicher /
hohe Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) / optional mit ISO Kalibrierzertifikat

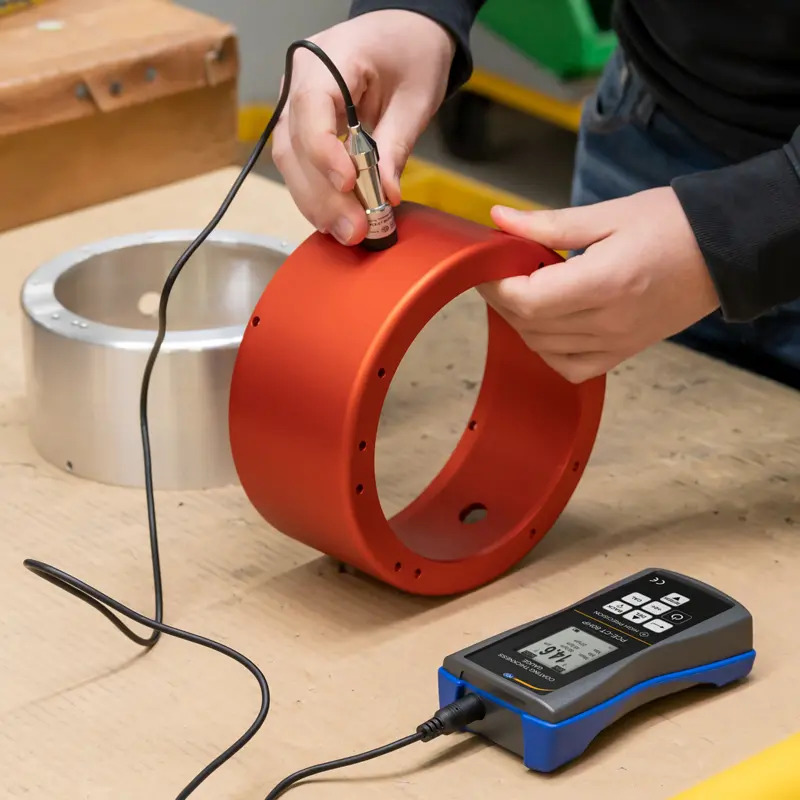

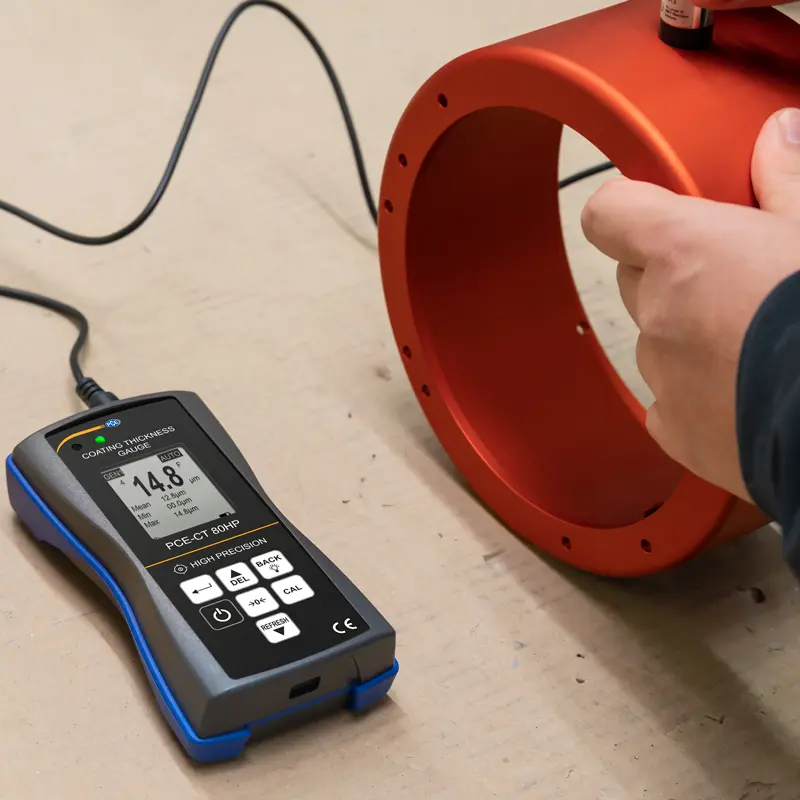

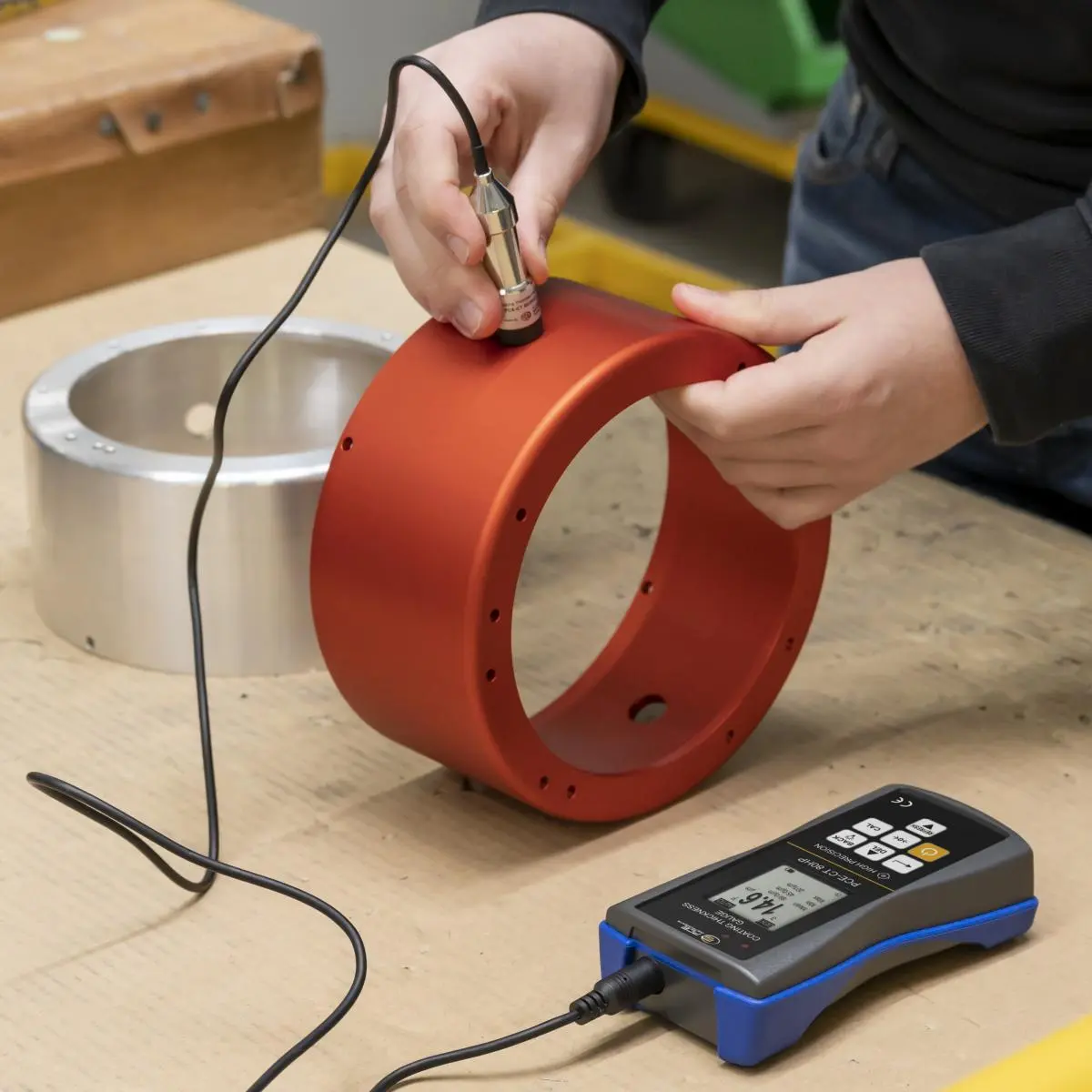

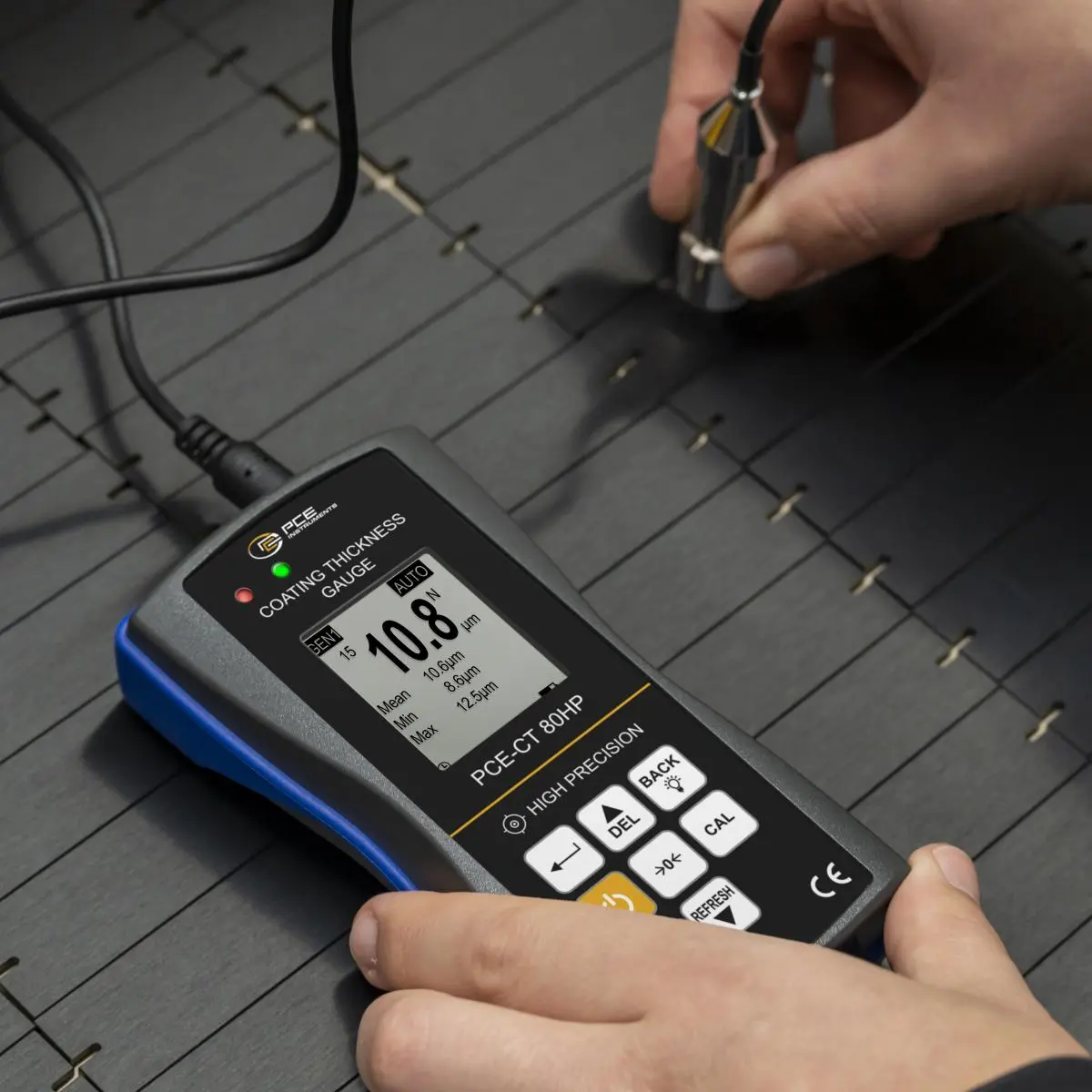

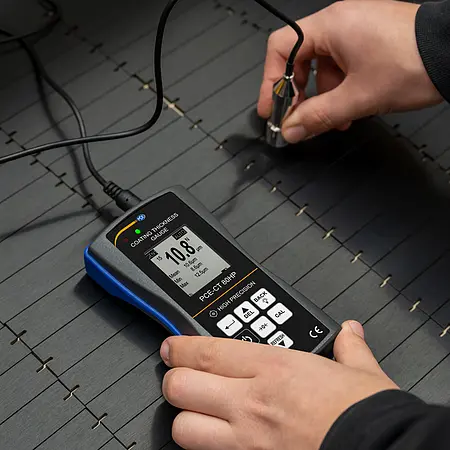

Das Dickenmessgerät kann die Dicke von zum Beispiel Kunststoffen, Lacken und weiteren Beschichtungen auf eisenhaltigen und nicht eisenhaltigen Metallen zuverlässig bestimmen. Mit einem Messbereich von bis zu  0 ... 2000 µm auf eisenhaltigen Metallen deckt das Dickenmessgerät einen großen Bereich an Messaufgaben ab. Wegen der Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) ist das Schichtdickenmessgerät ein sehr präzises Messmittel. Der Sensor bei dem Dickenmessgerät hat eine V-Nut. Dank dieser V-Nut ist es möglich Messungen an konvexen Oberflächen mit dem Dickenmessgerät durchzuführen. Neben den konvexen Oberflächen können auch auf konkaven Oberflächen mit dem Dickenmessgerät Messungen durchgeführt werden.

Während der Messungen können die Messwerte auf dem Dickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Dickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Dickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden.

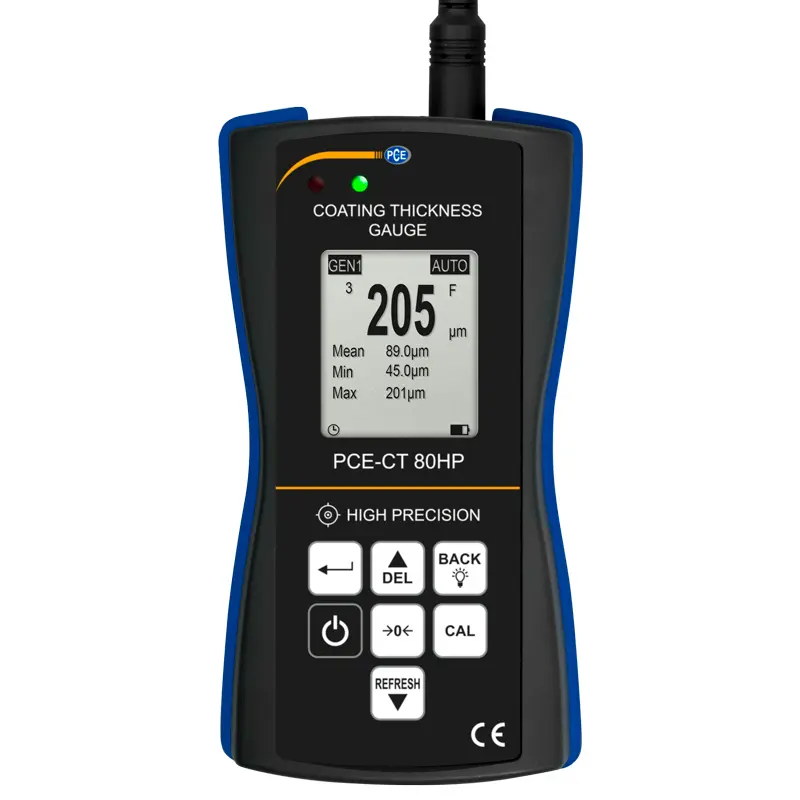

Mit der Grenzwertalarmfunktion bei dem Dickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereiches bei dem Dickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereiches wird dies anhand einer roten LED vom Dickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Dickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung.

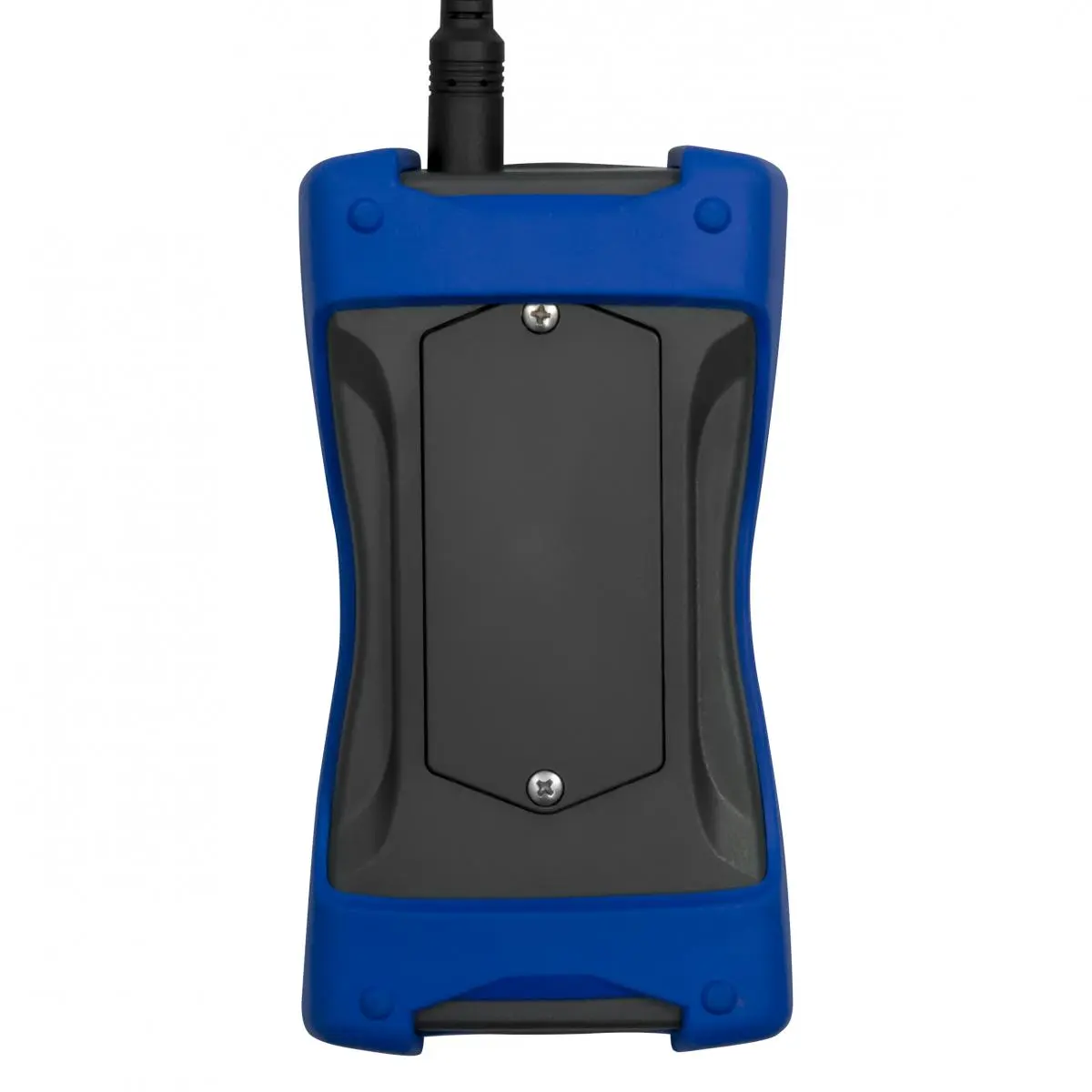

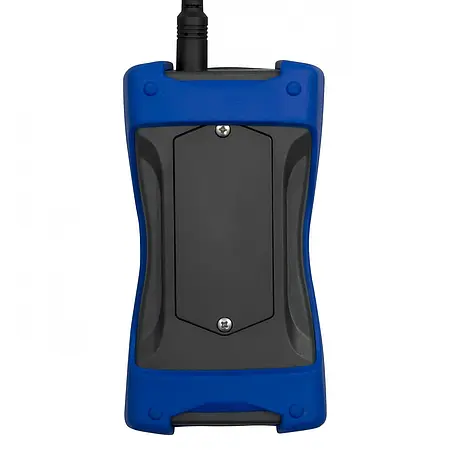

Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Dickenmessgerät zusätzlich gummiert. Optional kann das Dickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.

Merkmale

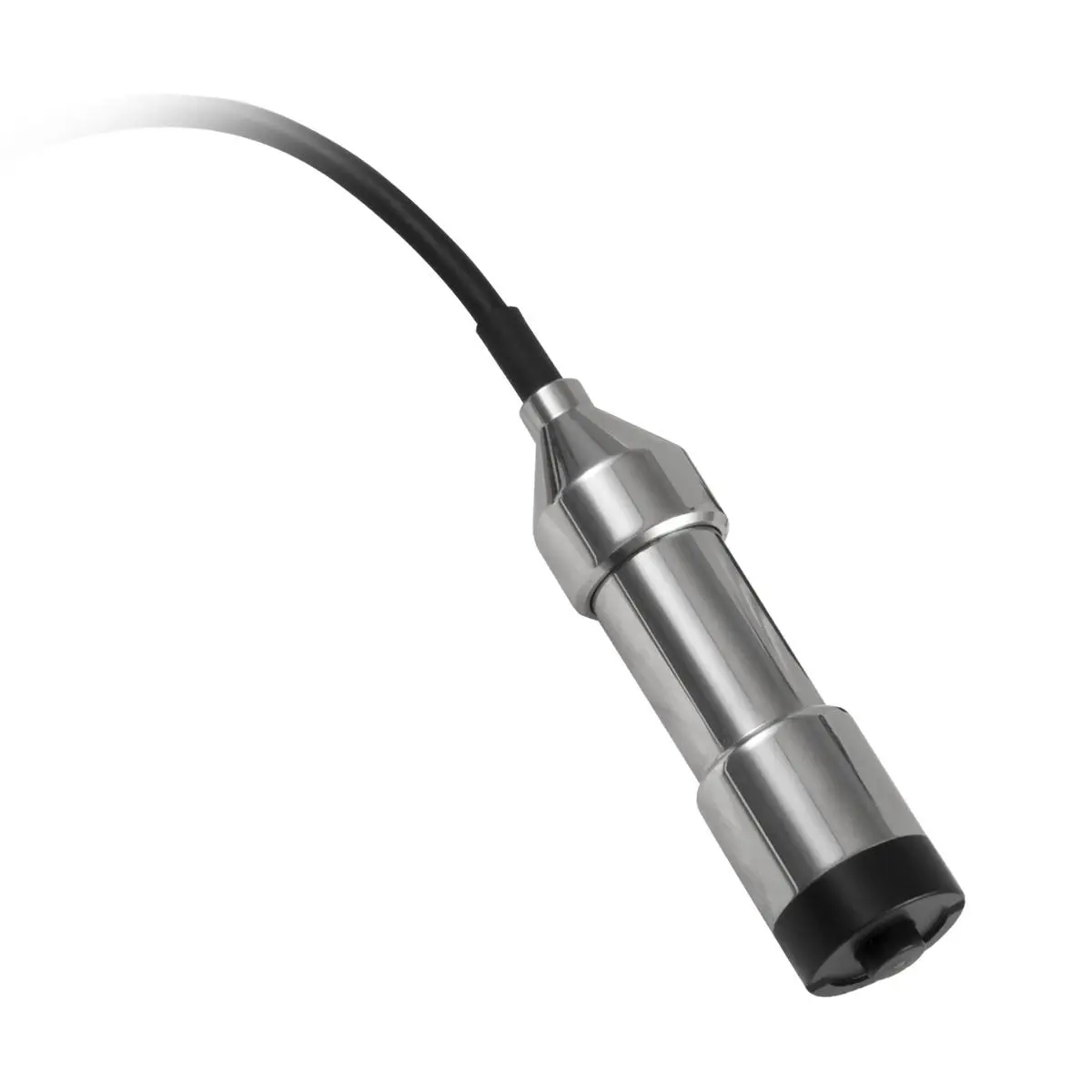

- praktische V-Nut an den Messköpfen
- hohe Genauigkeit für kleine Beschichtungen
- einstellbare Grenzwerte
- Datenspeicher für 2000 Messwerte
- Messbereich von bis zu 0 ... 2000 µm
- optional mit ISO Kalibrierzertifikat

Spezifikation


Messbereich Fe: 0 ... 2000 µm
  NFe: 0 ... 2000 µm
Genauigkeit nach Folienkalibrierung     ±(1,0 % v. Mw. + 1 µm)
Genauigkeit nach Nullung ±(1,5 % v. Mw. + 1 µm)
Sondendurchmesser Ø17 mm

Weitere Spezifikationen
Auflösung 0,1 µm (<100 µm), 1 µm (>100 µm)
Messbare Werkstoffe
Fe Substraten wie zum Beispiel: Fe Substrate wie zum Beispiel: Stahl und Eisen
NFe Stubstaten wie zum Beispiel:    NFe Substrate wie zum Beispiel: Aluminium und Kupfer
Min. Krümmungsradius konvex 5 mm
Min. Krümmungsradius konkav 25 mm
Min. Messfläche Ø17 mm
Min. Materialstärke Grundmaterial 0,2 mm (auf magn. Werkstoffen)
0,05 mm (auf nicht magn. Werkstoffen)
Sondenmodus autom. Modus mit Werkstofferkennung (Fe + NFe)
  Magnetmodus (Fe)
  Wirbelstrommodus (NFe)
Kalibrierung Mehrpunktkalibrierung
  (1 ... 4 Punkte für jede Gruppe)
  Nullpunktkalibrierung
Einheiten µm, mm, mils

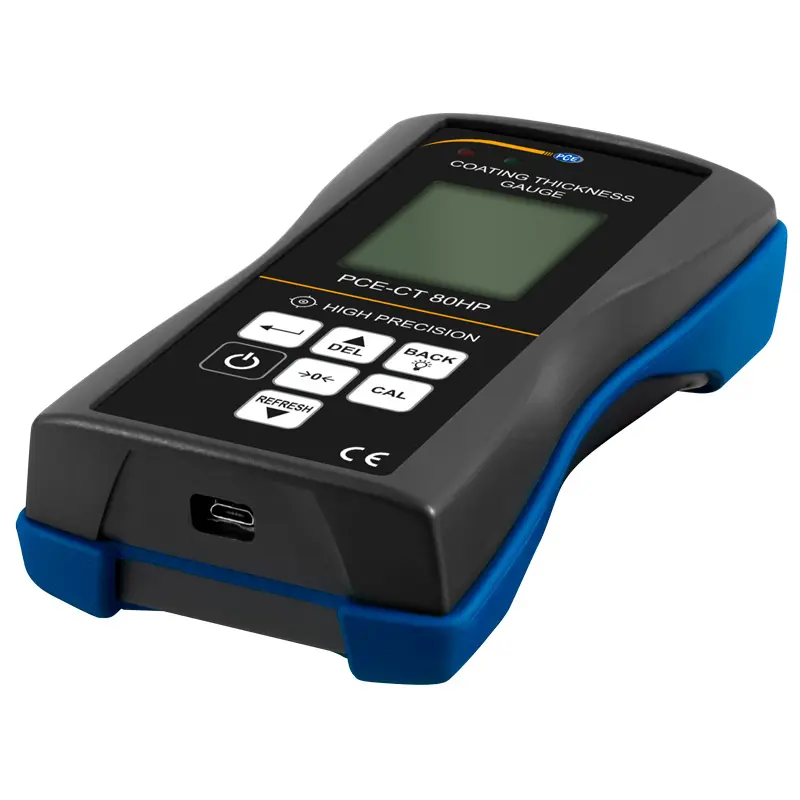

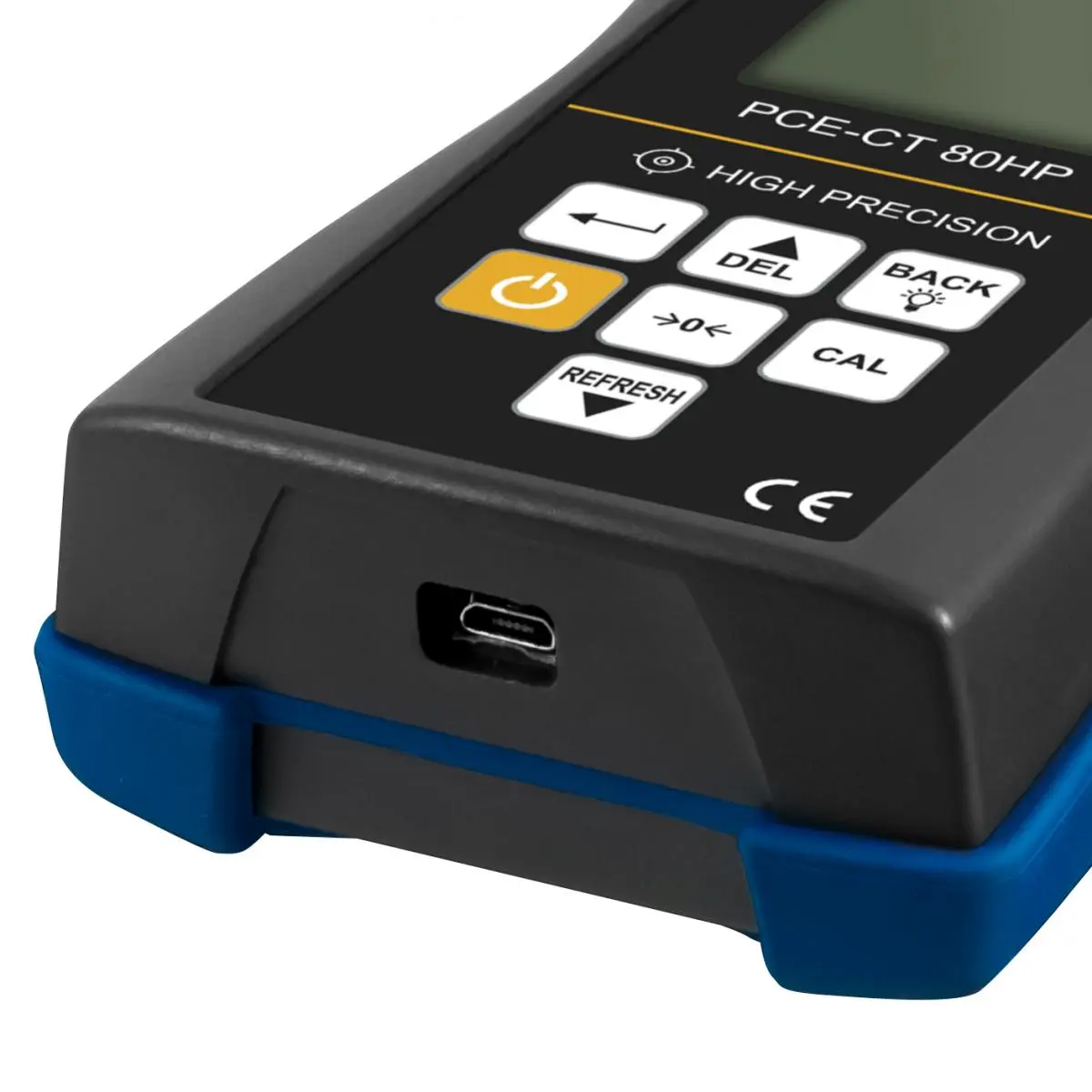

Datenübertragung USB 2.0
Speicher eine flüchtige Messgruppe (DIR Modus)
  vier Messgruppen mit autom.
  Speicherung und max. 2000 Messwerten (GEN Modus)
Statistikfunktionen Anzahl d. Messwerte, Mittelwert,
  Minimal, Maximal, Standardabweichung
Alarm Anzeige bei Überschreiten der einstellbaren
  oberen und unteren Alarmgrenze
Automatische Abschaltung autom. Abschaltmodus (3 min.)

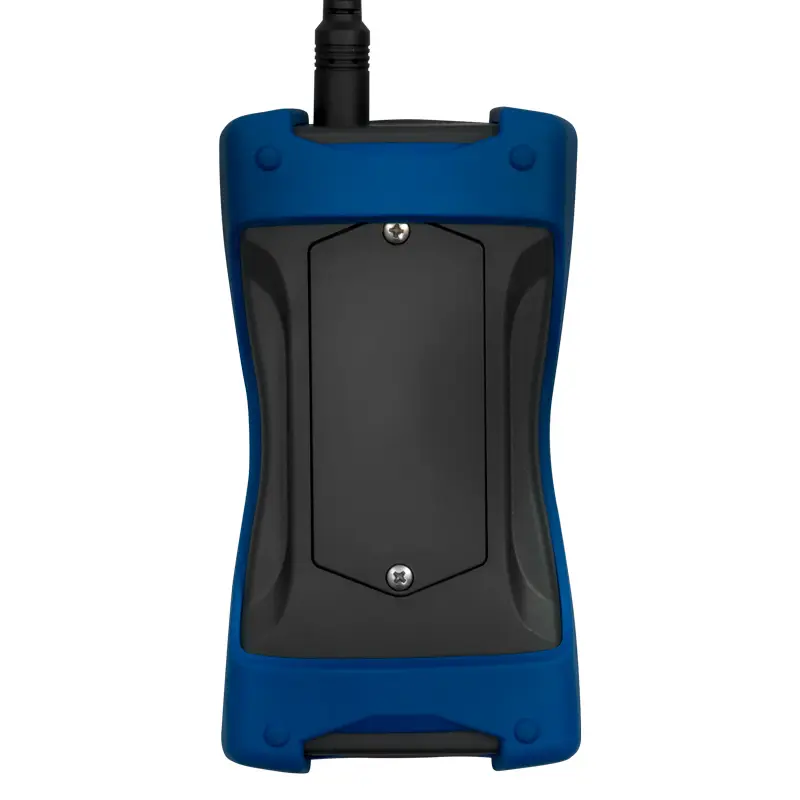

Spannungsversorgung 3 x 1,5 V AAA Batterien

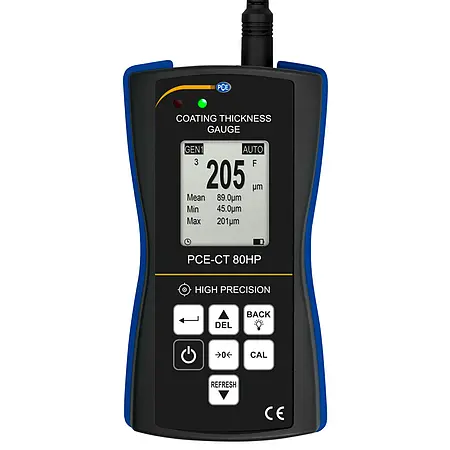

Display 128 x 128 px LCD Anzeige
Zusätzliche Anzeigen Batteriestatus, Fehlererkennung
Betriebsbedingungen 0 ... +50 °C
  20 ... 90 % r. F. nicht kondensierend
Lagerbedingungen -10 ... +60 °C
  20 ... 90 % r. F. nicht kondensierend
Abmessungen 143 x 71 x 37 mm (L x B x H)
Gewicht mit Sensor und Batterien: 271 g

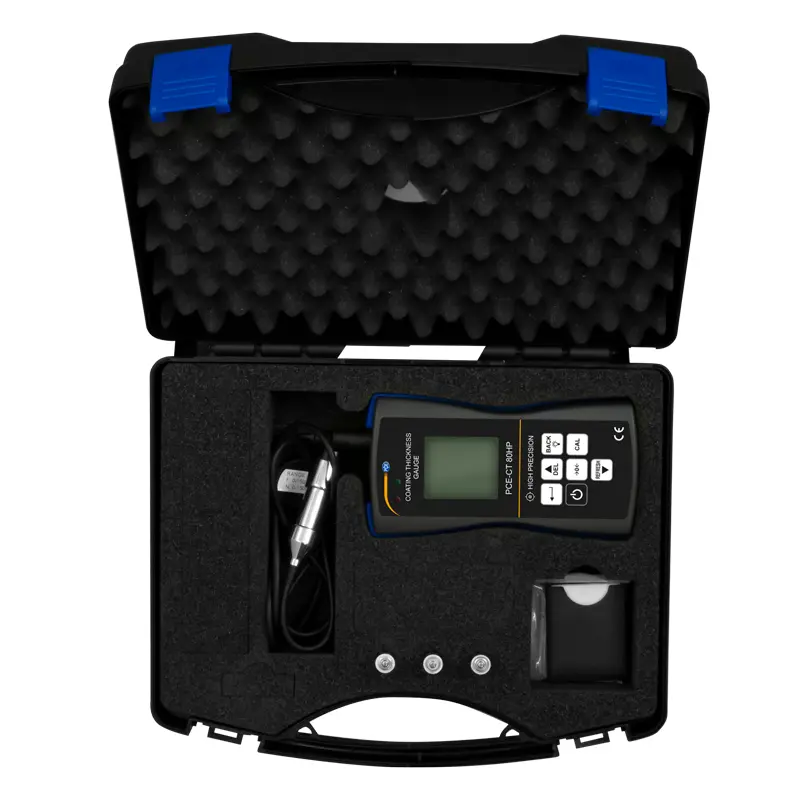

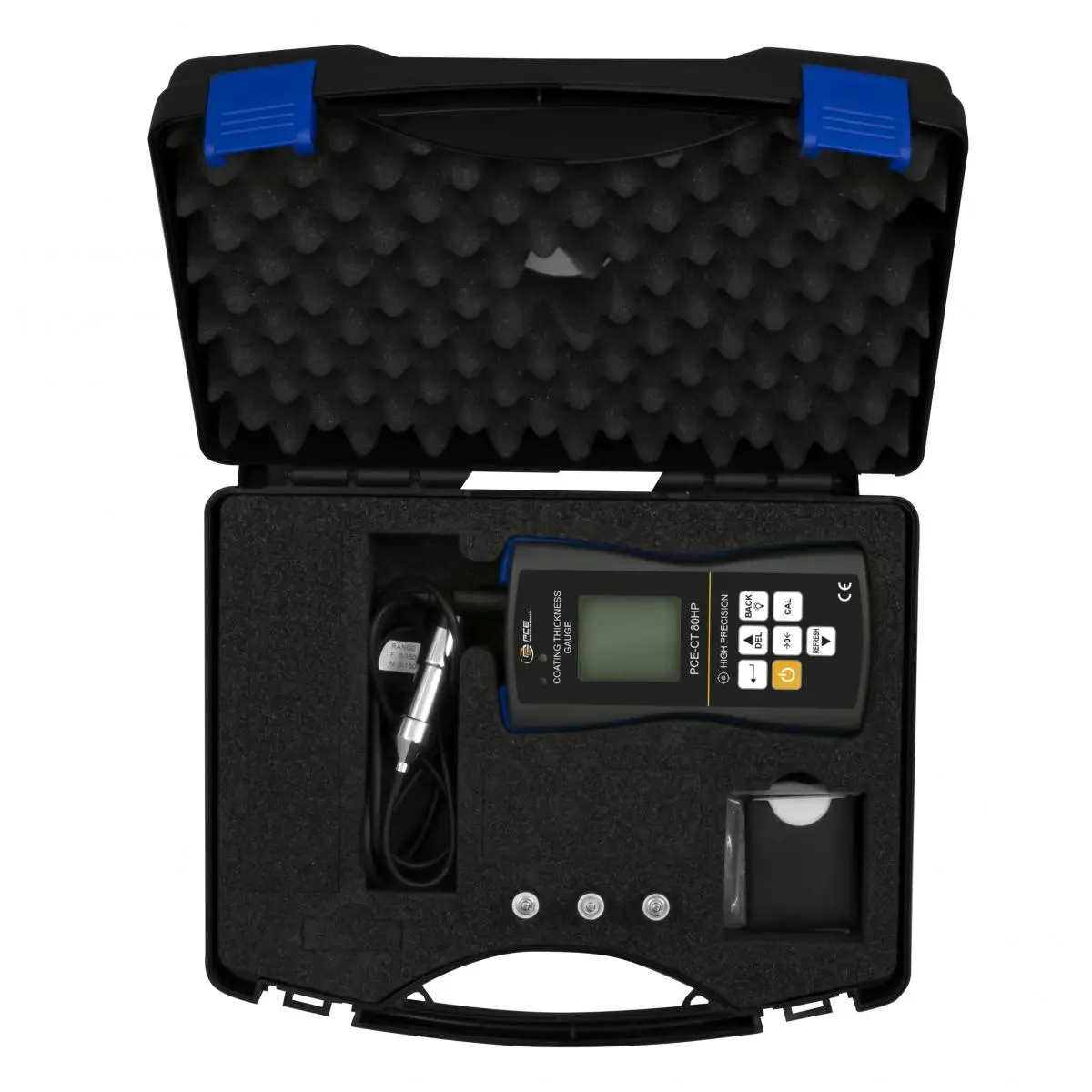

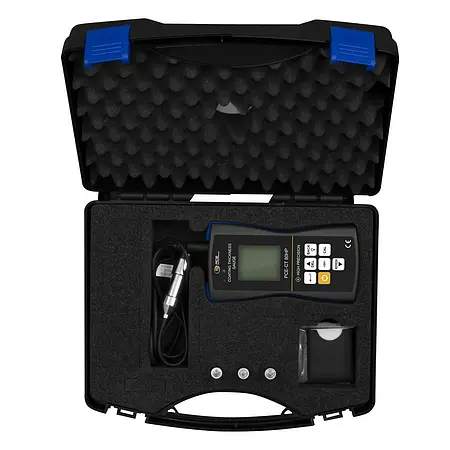

Lieferumfang

1 x Dickenmessgerät PCE-CT 80HP-FN2-ICA
3 x 1,5 V AAA Batterien
1 x Transportkoffer

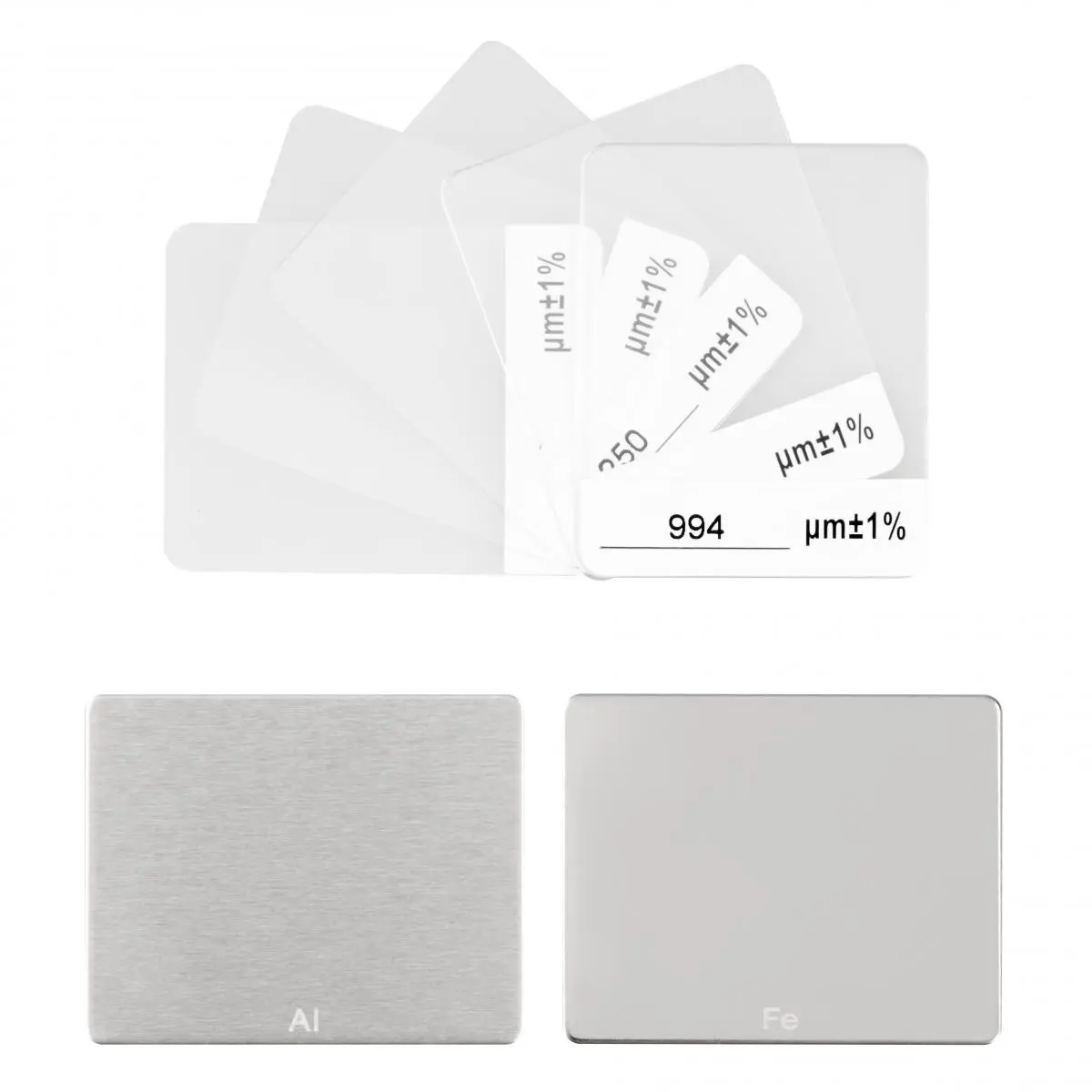

1 x Satz Standardfolien
1 x Kalibrierplatten (Fe und NFe)
1 x Bedienungsanleitung

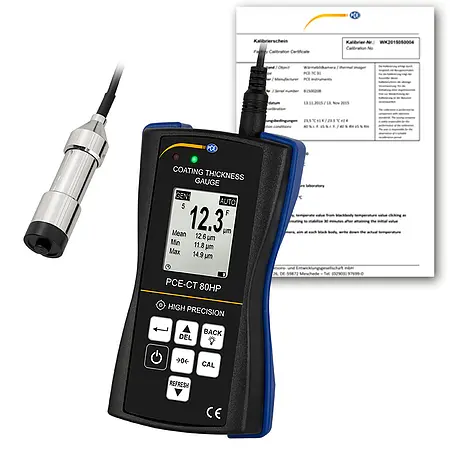

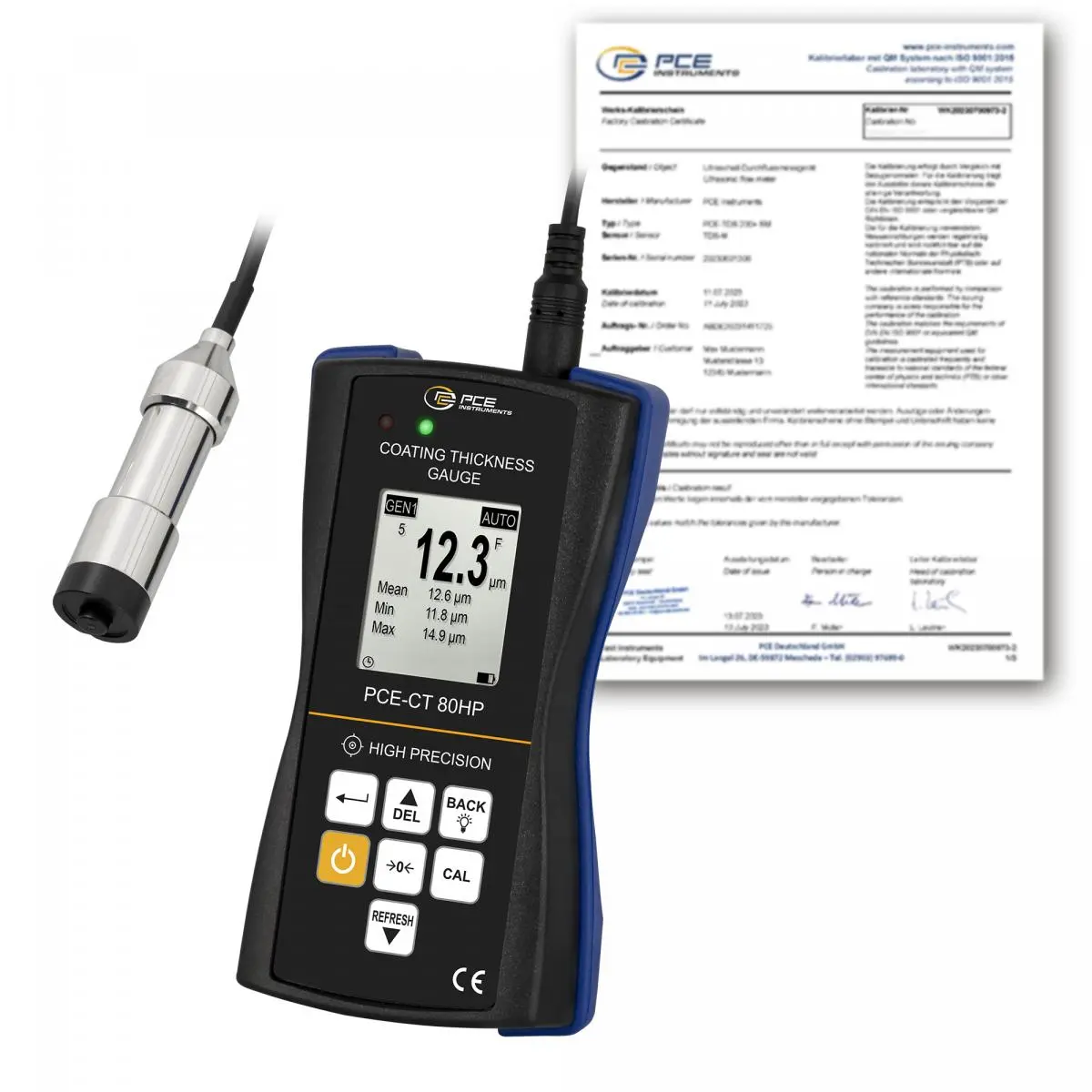

1 x ISO-Kalibrierzertifikat
