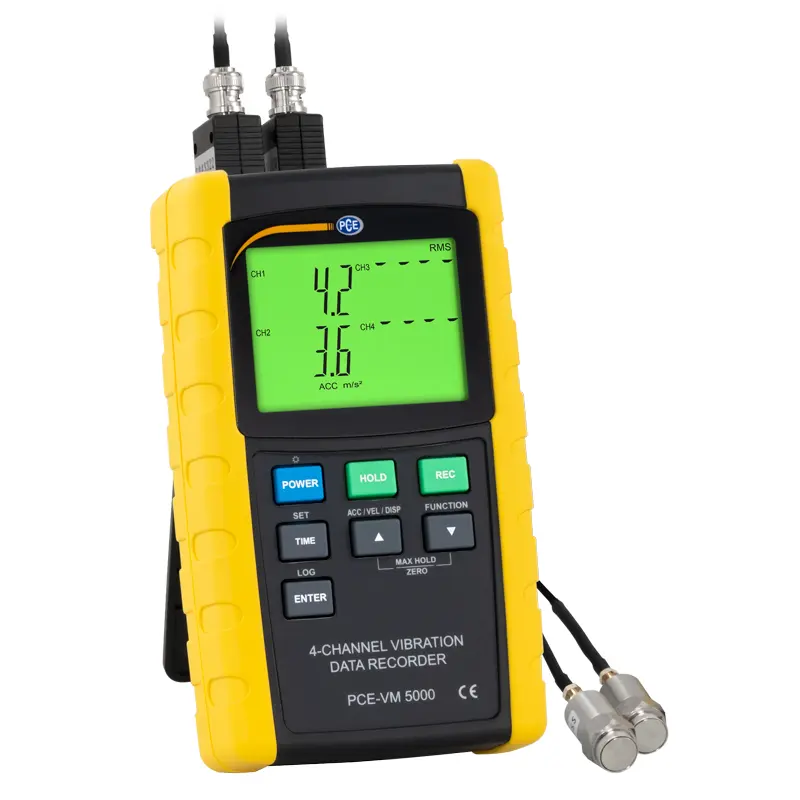

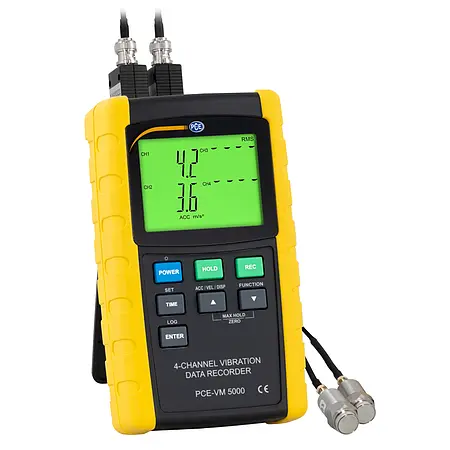

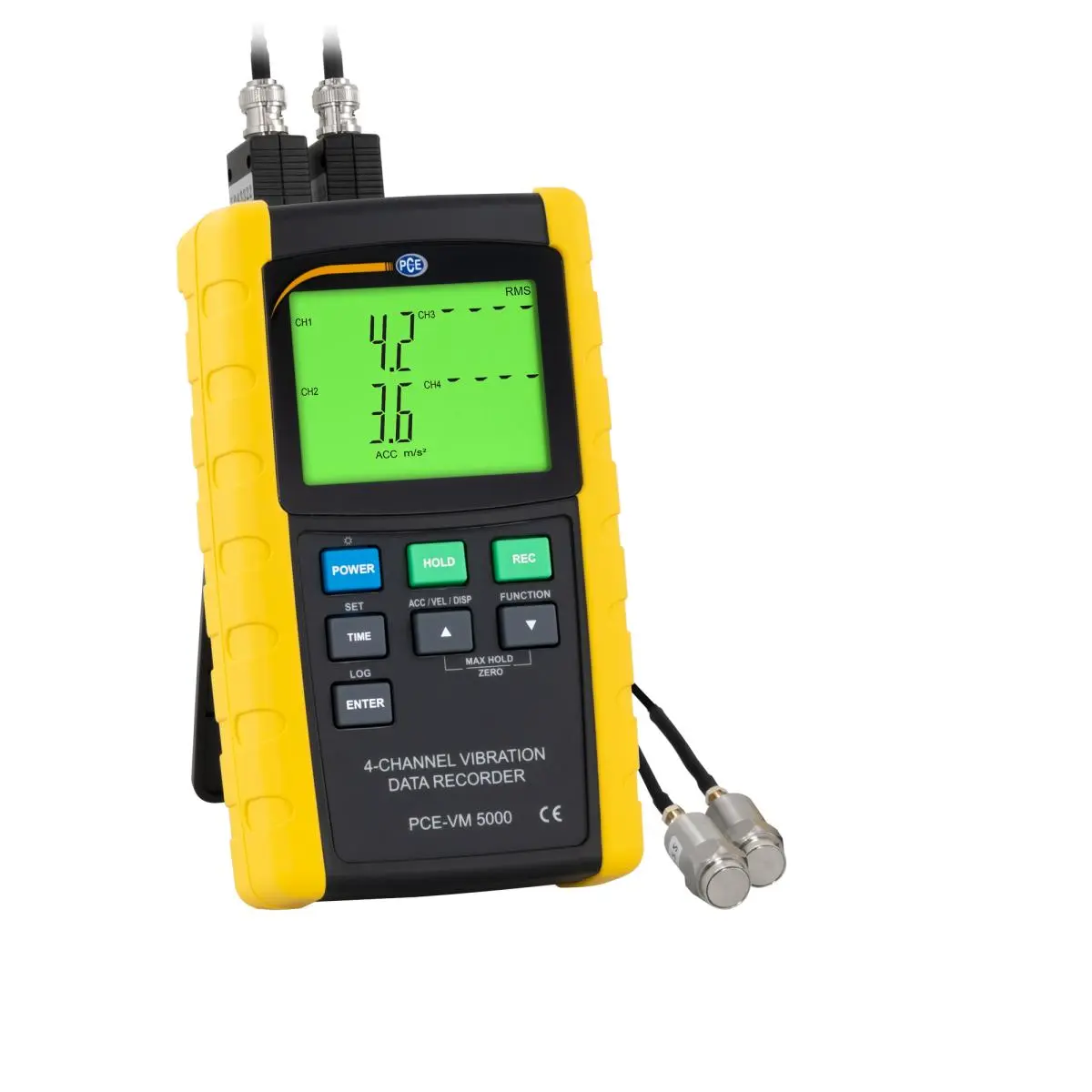

4-Kanal-Vibrations- Datenlogger PCE-VM 5000 zur Messung von Geschwindigkeit, Beschleunigung und Schwingweg von Vibrationen

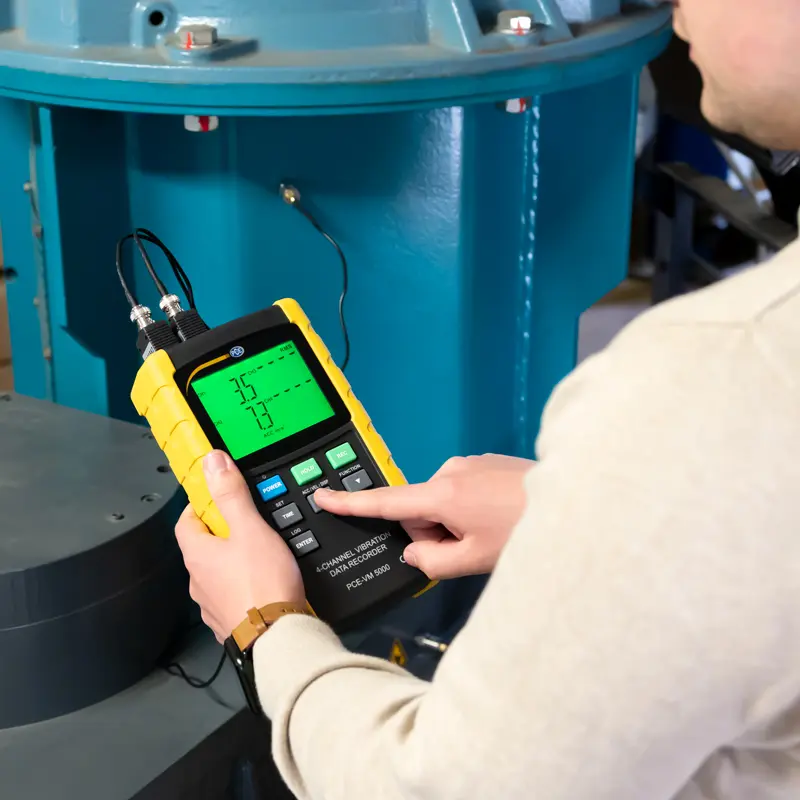

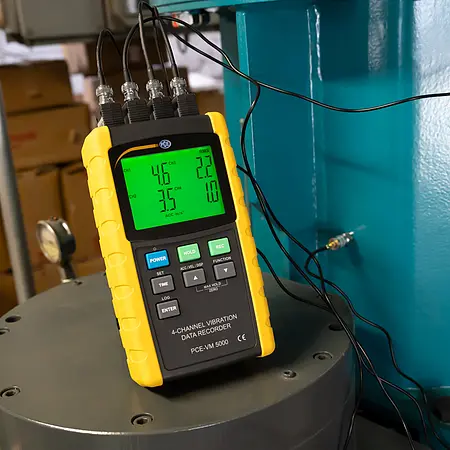

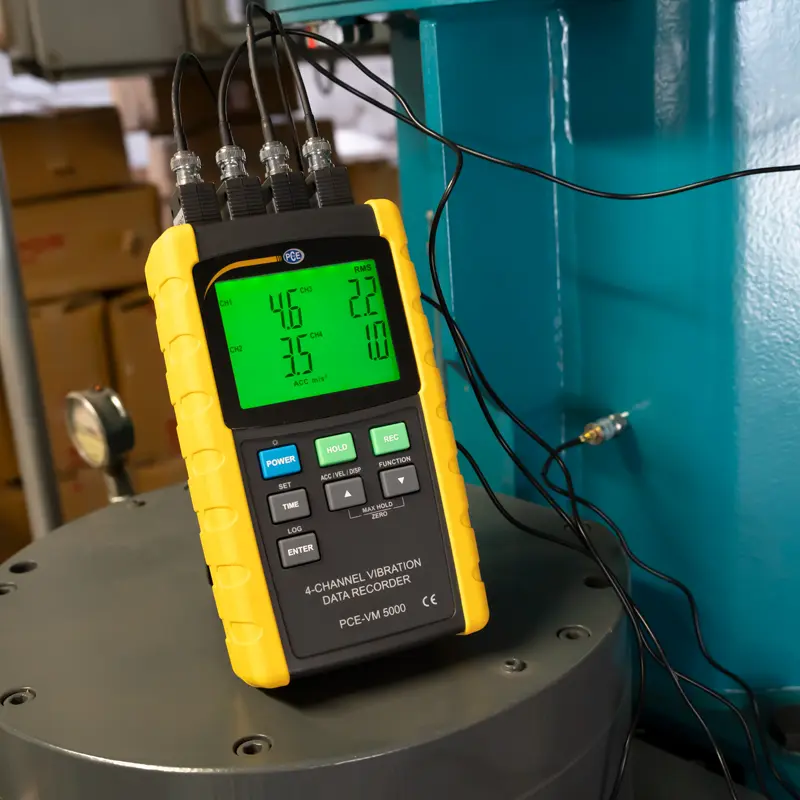

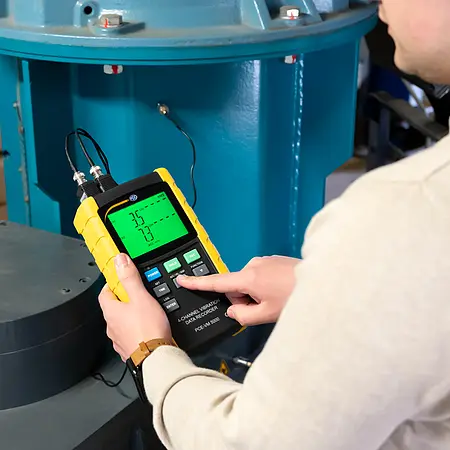

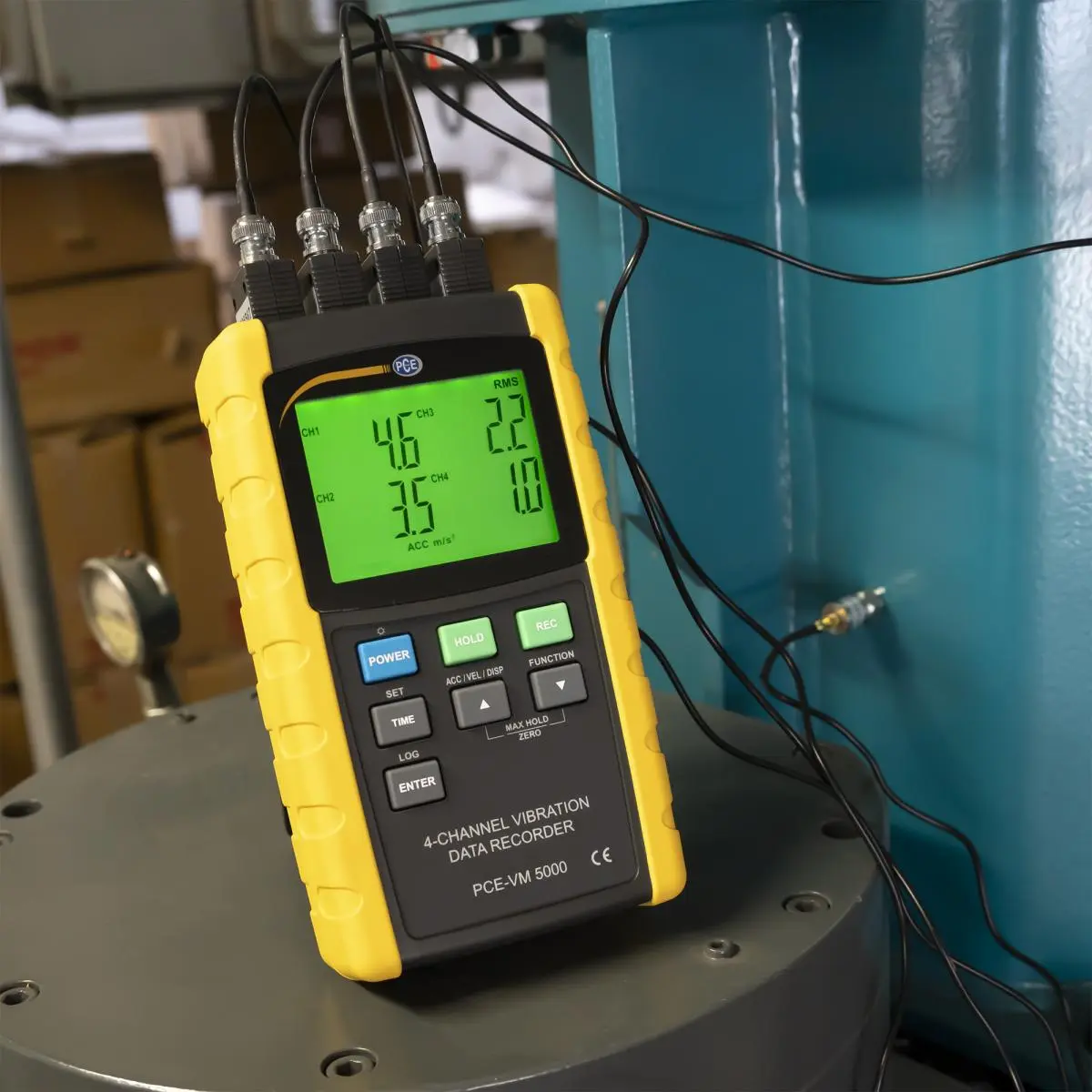

Der 4-Kanal-Vibrations- Datenlogger PCE-VM 5000 ist in der Lage Vibrationsmessungen an bis zu 4 Orten zur gleichen Zeit durchzuführen. Mit dem Datenlogger können die Geschwindigkeit, Beschleunigung und der Schwingweg in einem Frequenzbereich von 10 Hz bis 1 kHz gemessen werden. Die Kabel der Vibrationssensoren ist 1,2 m lang, so dass der Datenlogger Vibrationen an unterschiedlichen Stellen des zu untersuchenden Bauteils aufzeichnen kann. Die aufgezeichneten Daten können direkt auf dem Display betrachtet oder mit der SD-Karte auf einen PC übertragen und in Excel weiter analysiert werden.
- Frequenzbereich: 10 Hz ... 1 kHz
- Messung von Beschleunigung, Geschwindigkeit und Schwingweg
- Anschluss von bis zu 4 Sensoren gleichzeitig
- Datenspeicherung auf SD-Karte
- Robustes Design
- Präzise Messungen
- Großes, hintergrundbeleuchtetes Display
- Auswertung der Daten auf dem PC mit Excel
Beschleunigung | |
Einheit: m/s² | Bereich: 0,5 ... 199,9 m/s² Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Einheit: g | Bereich: 0,05 ... 20,39 g Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Einheit: ft/s² | Bereich: 2 ... 656 ft/s² Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Kalibrierpunkt | 50 m/s² (160 Hz) |
Geschwindigkeit | |
Einheit: mm/s | Bereich: 0,5 ... 199,9 mm/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Einheit: cm/s | Bereich: 0,05 ... 19,99 cm/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Einheit: inch/s | Bereich: 0,02 ... 7,89 inch/s Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Kalibrierpunkt | 50 mm/s (160 Hz) |
Schwingweg | |
Einheit: mm | Bereich: 1,999 mm Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Einheit: inch | Bereich: 0,078 inch Genauigkeit: ± (5 % rdg + 5 d) @ 80 und 160 Hz |
Kalibrierpunkt | 0,141 mm (160 Hz) |
Display | 82 x 61 mm LCD mit Hintergrundbeleuchtung |

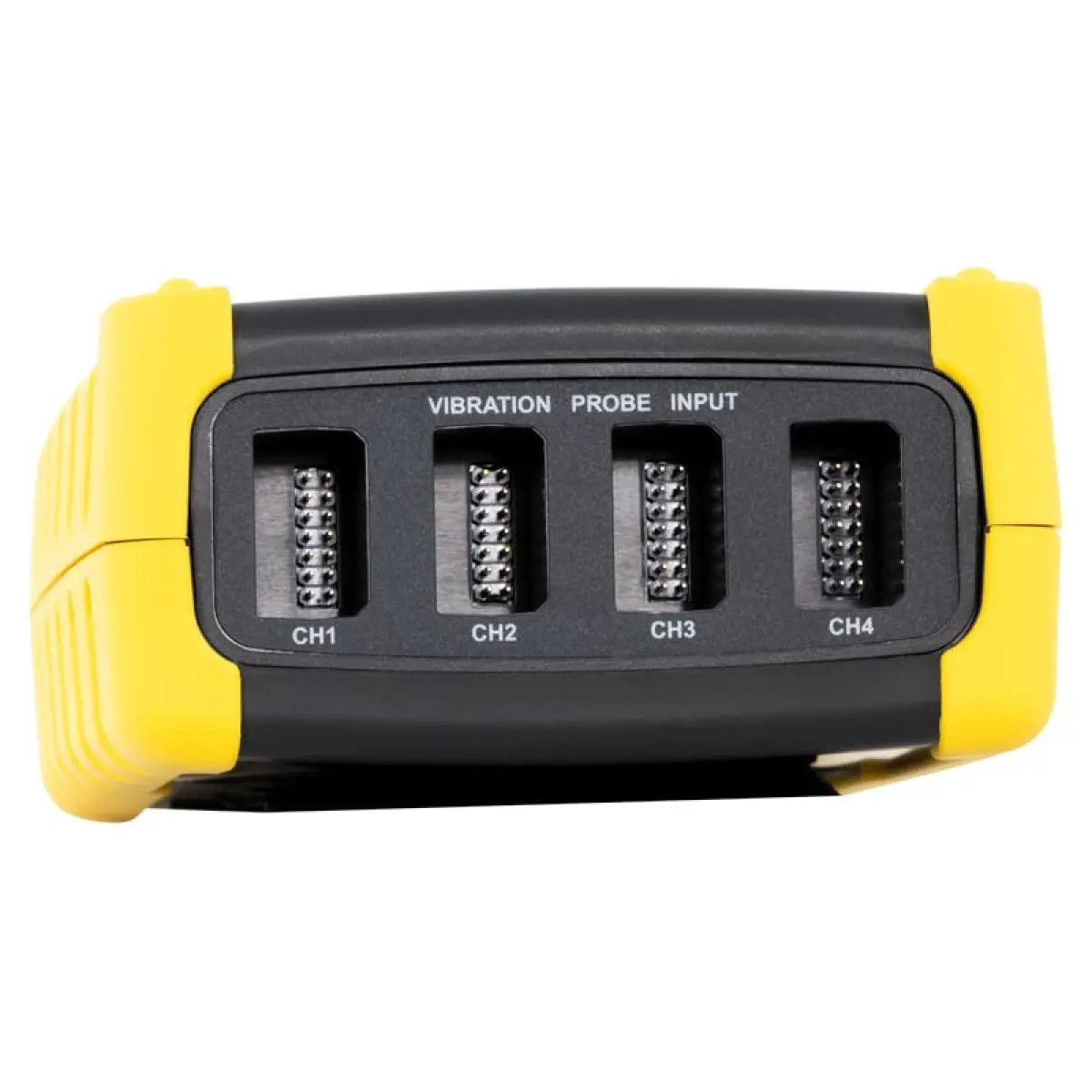

Anzahl Kanäle | 4 Eingangskanäle |
Messarten | Geschwindigkeit, Beschleunigung, Schwingweg |
Maßeinheiten | Beschleunigung: m/s², g, ft/s² Geschwindigkeit: mm/s, cm/s, inches/s Ausweitung: mm, inches |
Frequenzbereich | 10 Hz ... 1 kHz |
Höchstwert-Hold | Beschleunigung, Geschwindigkeit: Misst / aktualisiert den Höchstwert Schwingweg: Misst / aktualisiert den p-p-Wert |
Max. Hold | Beschleunigung, Geschwindigkeit: Misst / aktualisiert Max. Höchstwert Schwingweg: Misst / aktualisiert Max. p-p-Wert |
Max. Hold-Reset | Knopfdruck-Aktivierung |
Zero-Funktion | Knopfdruck-Aktivierung für Beschleunigungs-(RMS) Messungen |
Datenlogger-Abtastrate | Automatisch: 1 ... 3.600 Sekunden Manuell: per Knopfdruck |

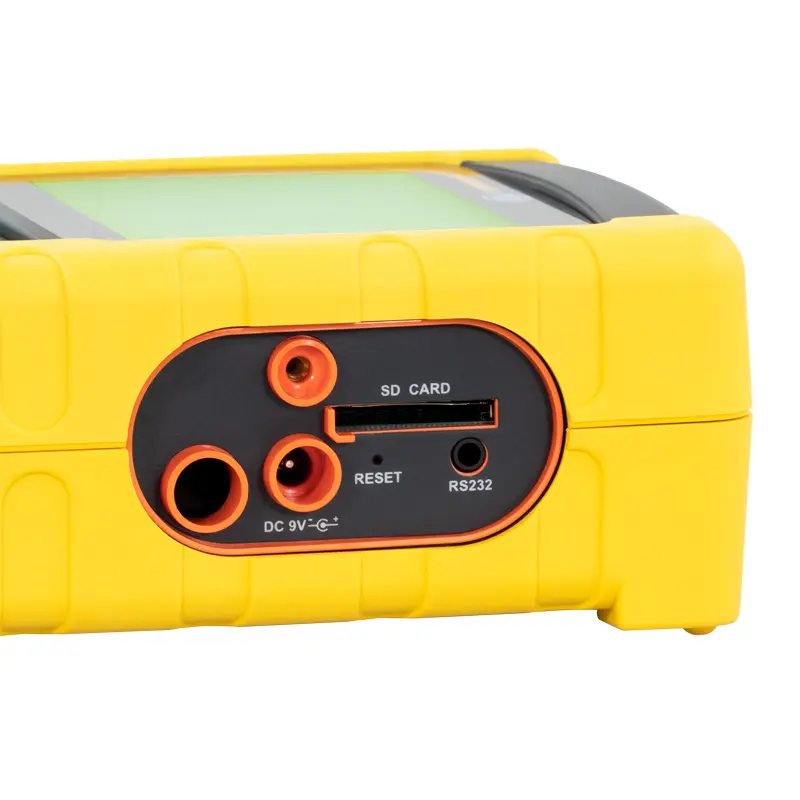

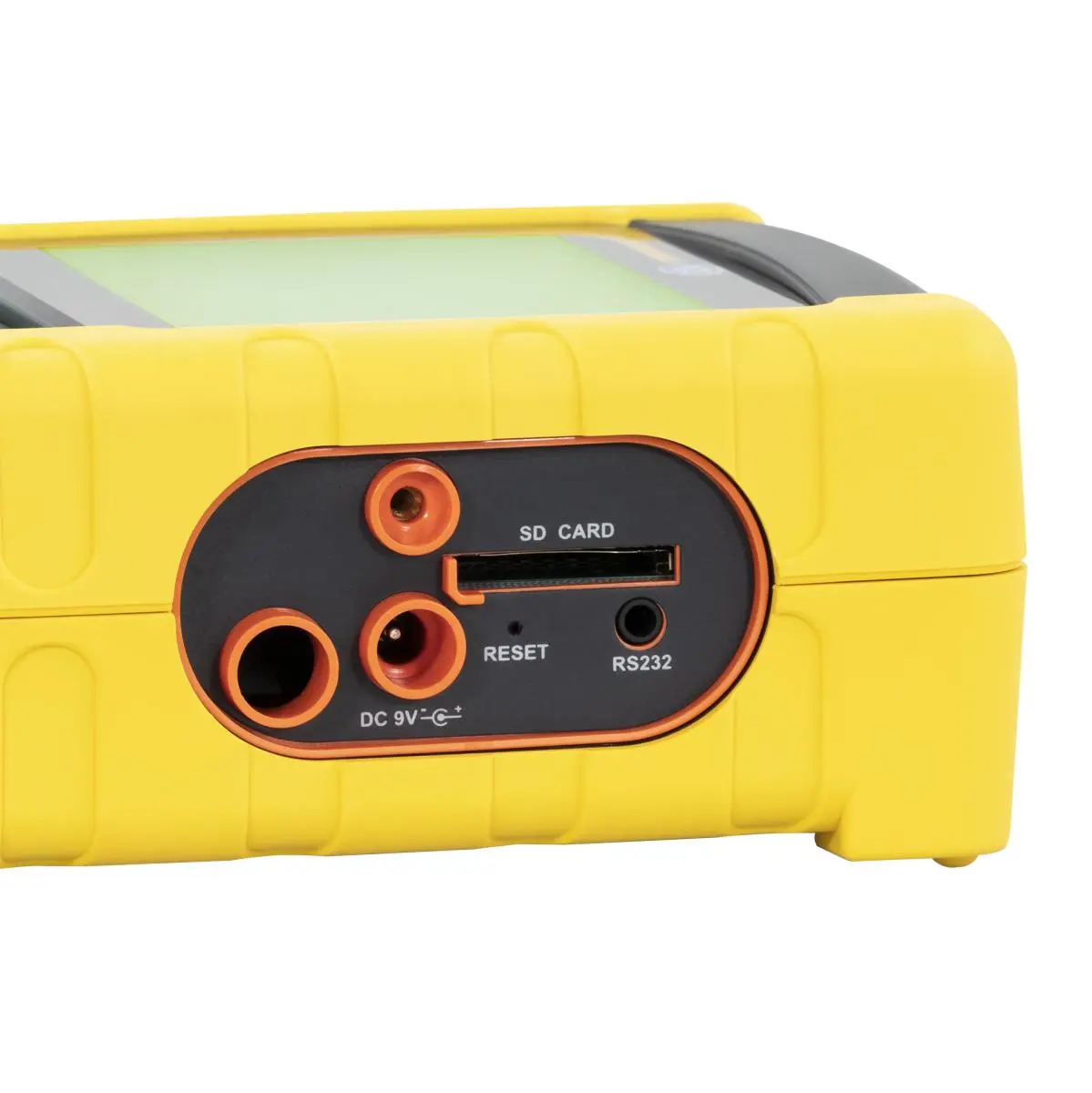

Speicherkarte | SD-Speicherkarte (1 ... 16 GB) |
Data-Hold-Funktion | Hält angezeigten Messwert fest |
Audio-Ausgangsstelle | Mini-Stereoklinkenbuchse Max. Spannung: 2 V Ausgangswiderstand: 100 Ohm |
Betriebstemperatur | 0 ... +50 °C |
Betriebsfeuchtigkeit | 85 % r.F. max. |
Stromversorgung | 8 x 1,5 V AA Batterien oder 9 V Netzadapter |
Stromverbrauch | NiMH Akku 3 x 2700 mAh |
Betriebs-/Ladedauer | Normalbetrieb: ca. 12 mA dc Bei ausgeschalteter Hintergrundbeleuchtung und angeschaltetem Datenlogger: ca. 35 mA dc |
Gewicht | Messgerät: 515 g Sonde mit Kabel und Magnetsockel: 99 g |
Abmessungen | Hauptgerät: 203 x 76 x 38 mm Sonde: 16 x 37 mm im Durchmesser Kabellänge: 1,2 m |

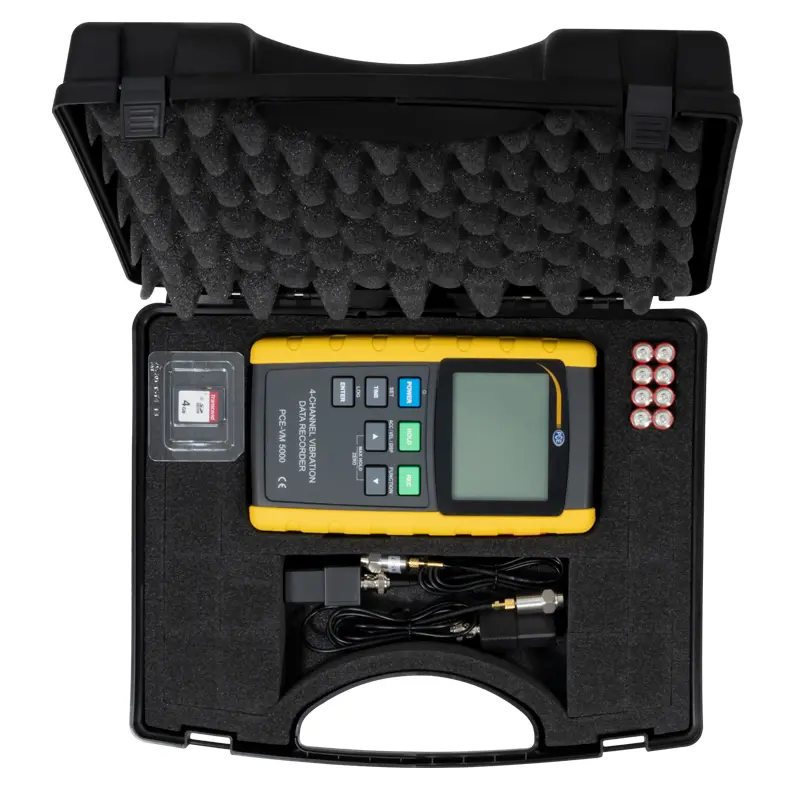

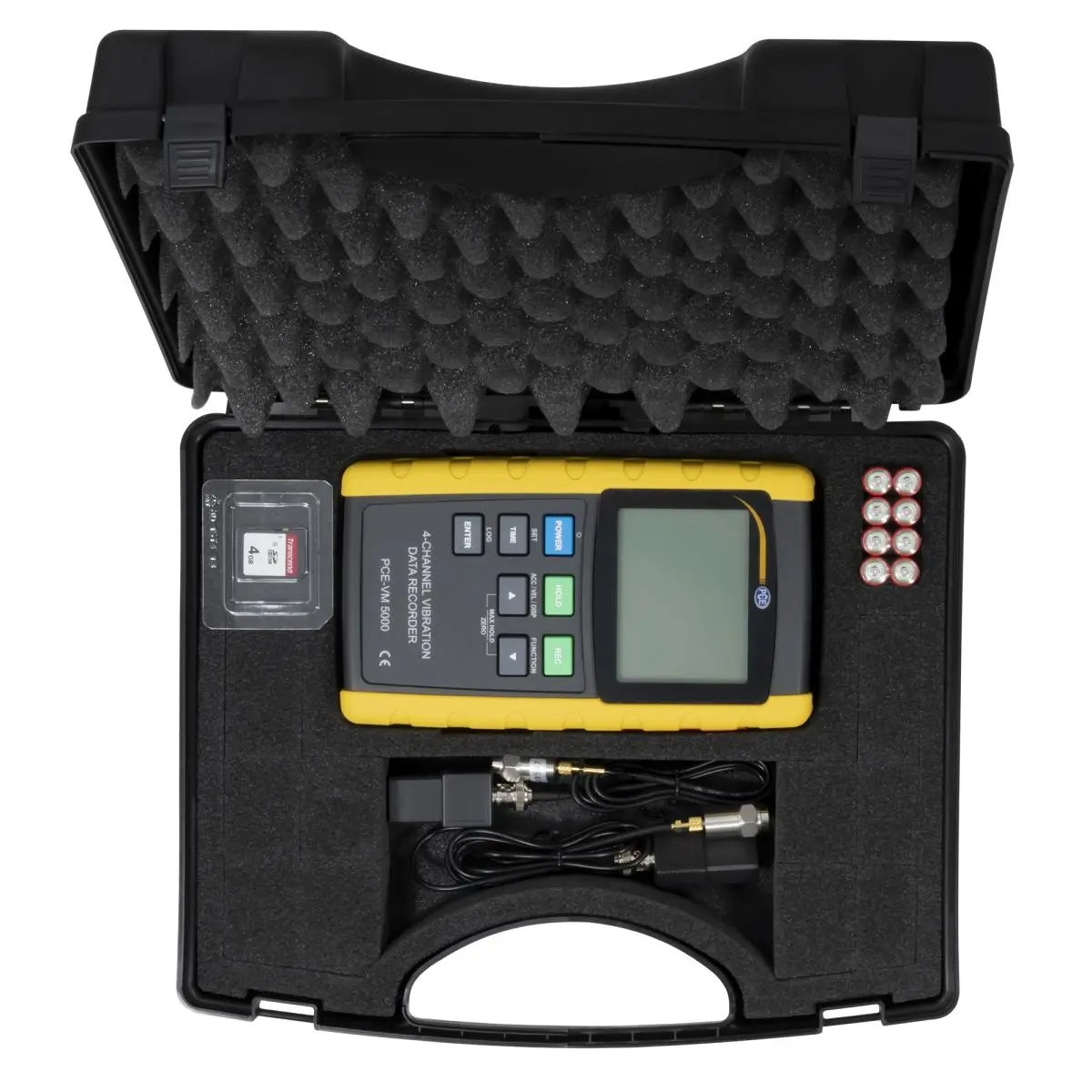

1 x Datenlogger PCE-VM 5000

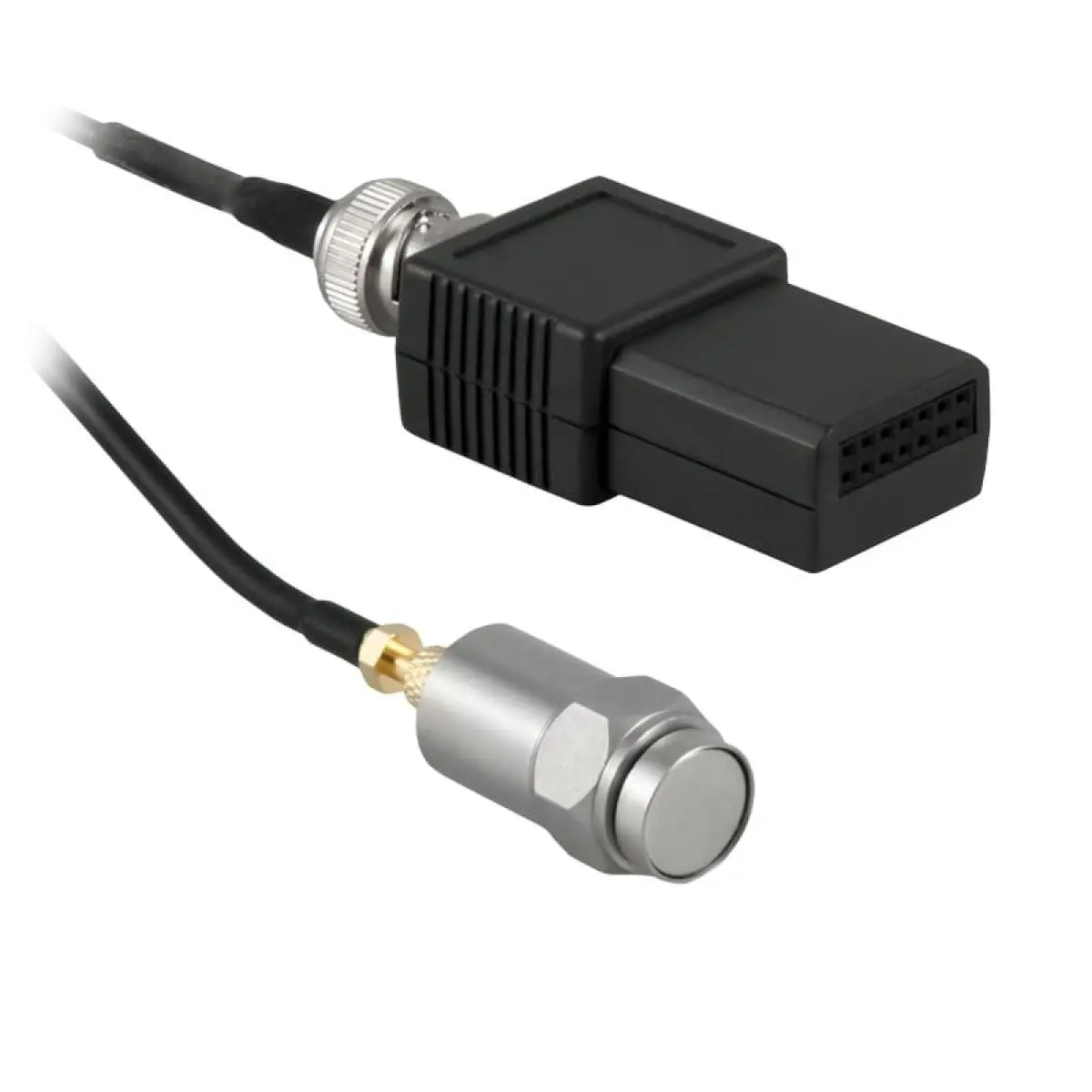

2 x Sonde mit Kabel und Magnetsockel (1,2 m)
8 x 1,5 V AA Batterien
1 x Transportkoffer
1 x Bedienungsanleitung
