Best.Nr.: PCE-PA 8300-2-ICA

Amperezange PCE-PA 8300-2-ICA inkl. ISO-Kalibrierzertifikat

ISO-Kalibrierung
3.519,90 €
4.188,68 €
:
4250348731746
PCE-PA 8300-2-ICA
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 5 - 7 Werktage

Beschreibung

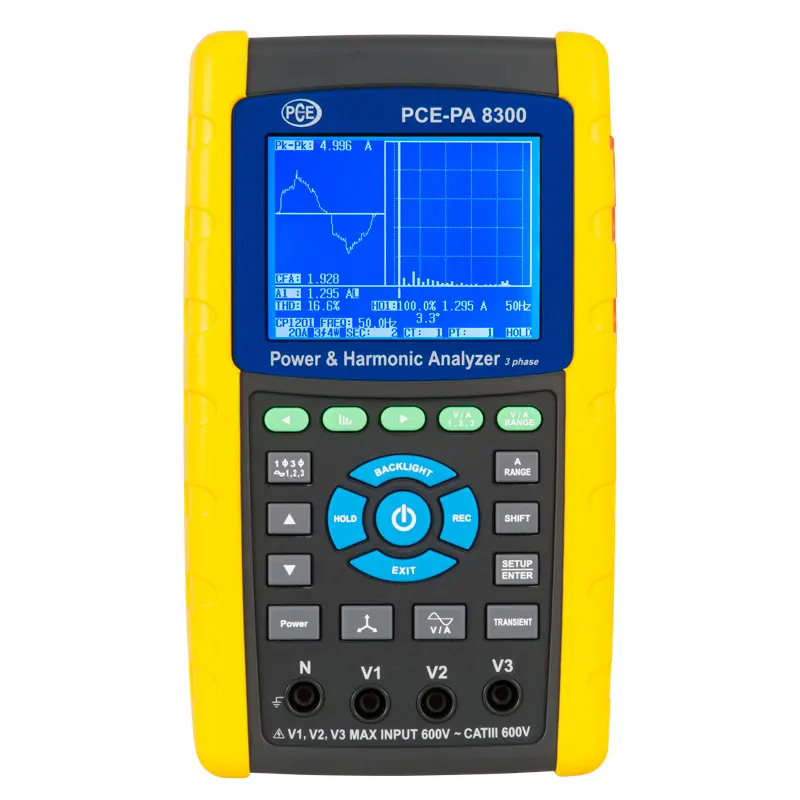

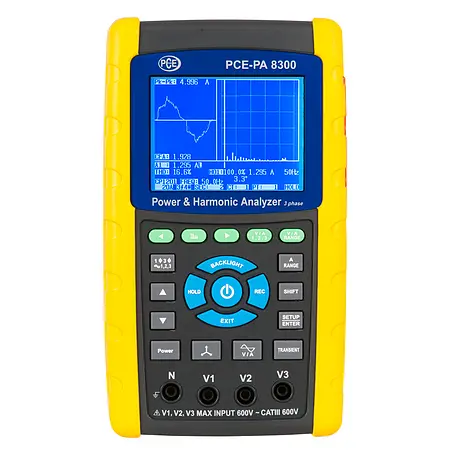

3-Phasen Amperezange / Oberwellenanalysator / bis 3000 A AC /
mit SD-Datenspeicher / Grafikdisplay

Die Amperezange besticht durch seine einfache Handhabung. Die Amperezange speichert alle Messwerte auf einer SD-Karte. Die Amperezange kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann von der Amperezange bis zu 9999 MW gemessen werden. Zur Netzanalyse kann die Amperezange Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

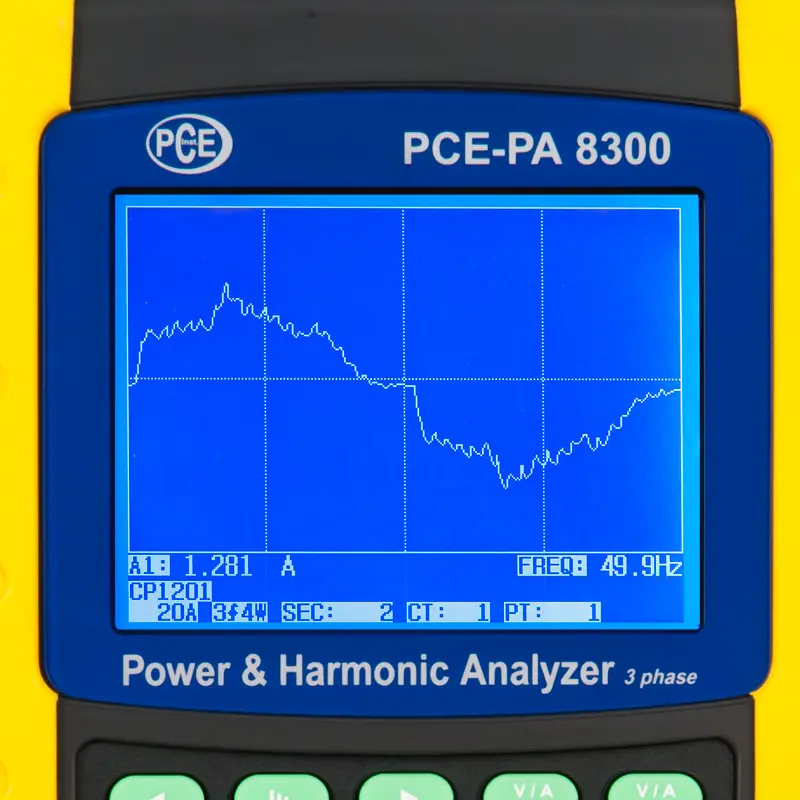

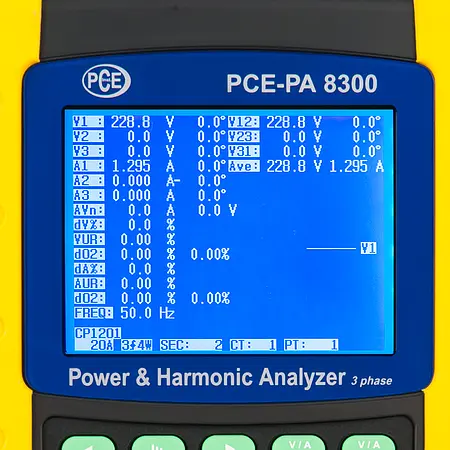

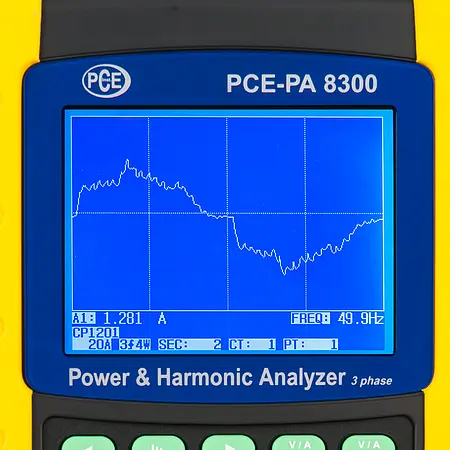

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit der Amperezange die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit der Amperezange.


Merkmale

- 3-phasiger Leistungs- und Netzstöranalysator
- Messung bis 3000 A AC

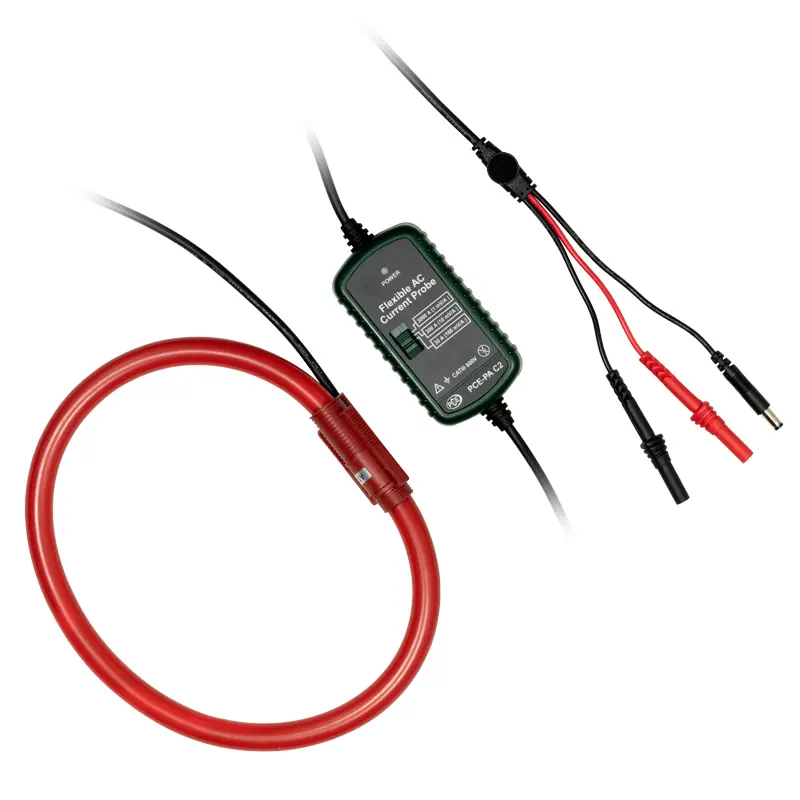

- inkl. Rogowskispulen
- Oberwellen- und Harmonischen-Analyse

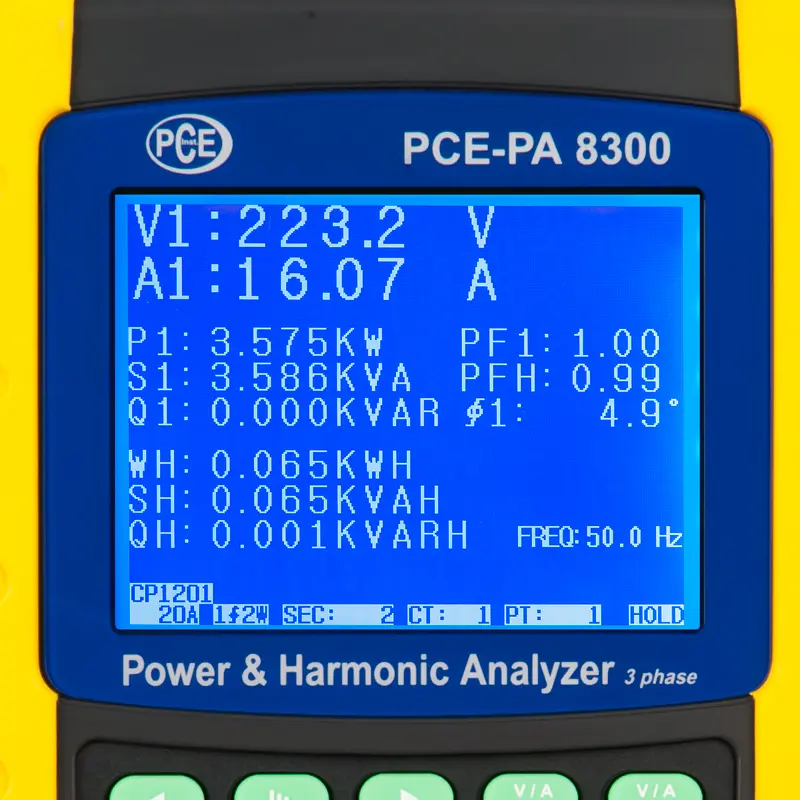

- Schein-, Wirk-, Blindleistungsmessung
- Leistungsfaktormessung
- Stromzangen versch. Hersteller anschließbar
- SD-Kartenspeicher
- Einstellbares Speicherintervall
- Bis zu 600 V AC messbar

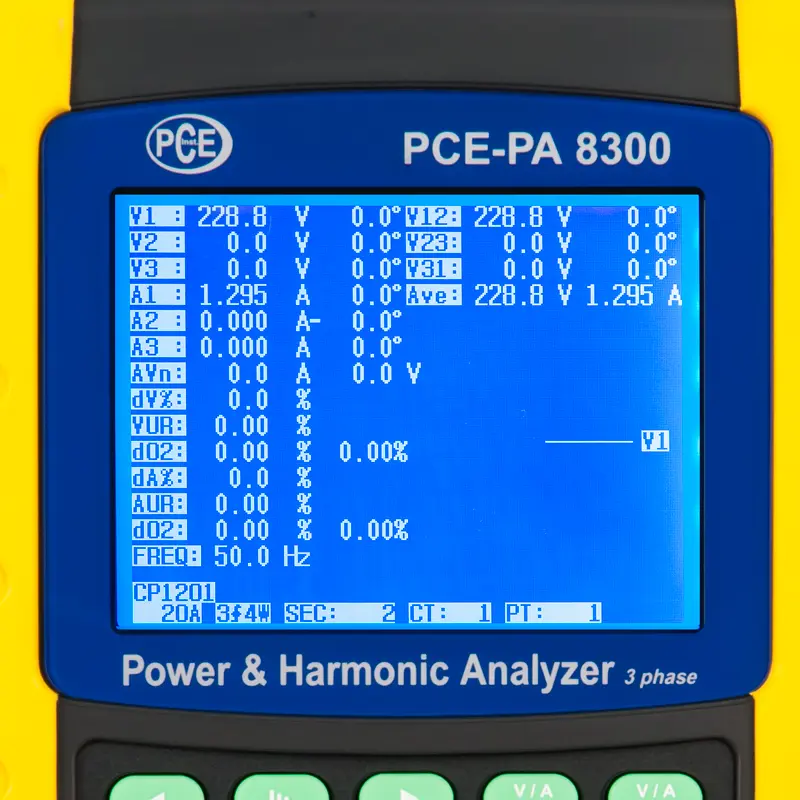

- Messung von Phasenwinkel / Frequenz

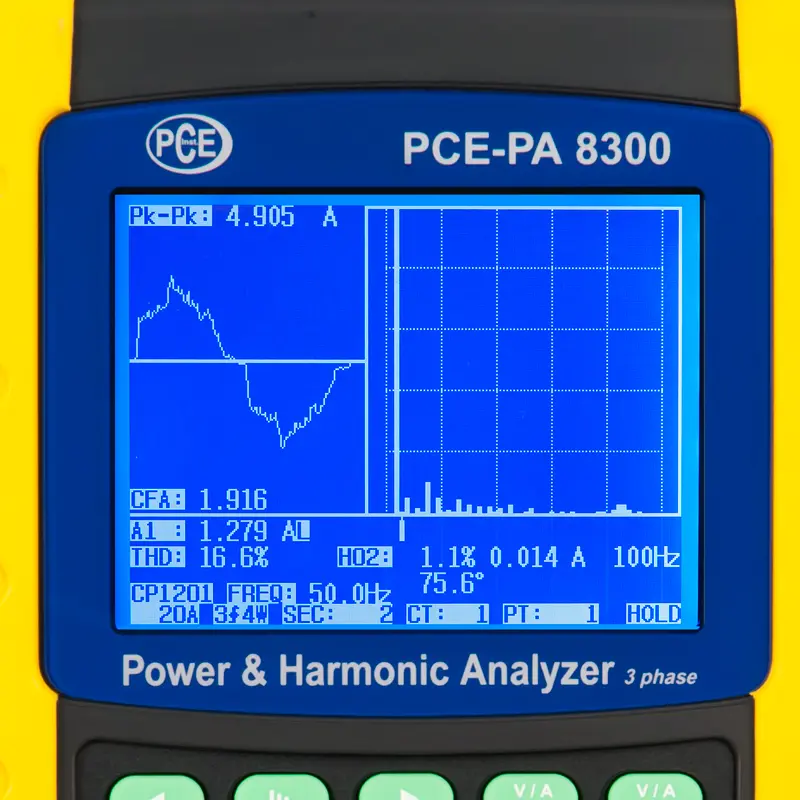

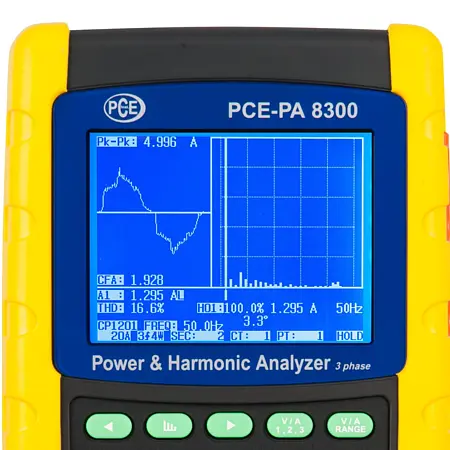

- Grafikdisplay mit Harmonischen-Darstellung
- Robustes Gehäuse
- Automatische Messbereichswahl (AC V)

Spezifikation

Elektrische Spezifikationen
Spannungsmessung (AC V)
MessbereichAuflösungGenauigkeit
10 V ... 600 V (Phase zu Neutral)
10 V ... 600 V (Phase zu Phase)
0,1 V±(0,5 % + 0,5 V)
Strommessung (AC A)
MessbereichAuflösungGenauigkeit
30 A0,001 A (< 10 A)
0,01 A (>= 10 A)
±(0,5 % + 0,1 A)
300 A0,01 A (< 100 A)
0,1 A (>= 100 A)
±(0,5 % + 0,5 A)
3000 A0,1 A (< 1000 A)
1 A (>= 1000 A)
±(0,5 A + 5 A)
Wirkleistung
MessbereichAuflösungGenauigkeit
0 ... 9,999 kW0,001 kW±(1 % + 0,008 kW)
10 ... 99,99 kW0,01 kW±(1 % + 0,008 kW)
100 ... 999,9 kW0,1 kW±(1 % + 0,8 kW)
1 ... 9,999 MW0,001 MW±(1 % + 0,008 MW)
Scheinleistung
MessbereichAuflösungGenauigkeit
0 ... 9,999 kVA0,001 kVA±(1 % + 0,008 kVA)
10 ... 99,99 kVA0,01 kVA±(1 % + 0,08 kVA)
100 ... 999,9 kVA0,1 kVA±(1 % + 0,8 kVA)
1 ... 9,999 MVA0,001 MVA±(1 % + 0,008 MVA)
Blindleistung
MessbereichAuflösungGenauigkeit
0 ... 9,999 kVAR0,001 kVAR±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR0,01 kVAR±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR0,1 kVAR±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR0,001 MVAR±(1 % + 0,008 MVAR)
Wirkenergie
MessbereichAuflösungGenauigkeit
0 ... 9,999 kWh0,001 kWh±(2 % + 0,008 kWh)
10 ... 99,99 kWh0,01 kWh±(2 % + 0,08 kWh)
100 ... 999,9 kWh0,01 kWh±(2 % + 0,8 kWh)
1 ... 9,999 MWh0,001 MWh±(2 % + 0,008 MWh)
Scheinenergie
MessbereichAuflösungGenauigkeit
0 ... 9,999 kVAh0,001 kVAh±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh0,01 kVAh±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh0,01 kVAh±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh0,001 MVAh±(2 % + 0,008 MVAh)
Blindenergie
MessbereichAuflösungGenauigkeit
0 ... 9,999 kVARh0,001 kVARh±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh0,01 kVARh±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh0,01 kVARh±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh0,001 MVARh±(2 % + 0,008 MVARh)
Leistungsfaktor
MessbereichAuflösungGenauigkeit
0 ... 10,01± 0,04
Phasenwinkel
MessbereichAuflösungGenauigkeit
-180° ... 180°0,1°± 1°
Frequenz
MessbereichAuflösungGenauigkeit
45 ... 65 Hz0,1 Hz± 0,1 Hz

Harmonische der Wechselspannung bei 50/60 Hz
MessbereichAuflösungGenauigkeit
1 ... 20ste Ordnung0,1 V
0,1 %
± (2 % + 0,5 V)
± (2 % + 10 Digits)
21 ... 30ste Ordnung0,1 V
0,1 %
± (2 % + 0,5 V)
± (2 % + 20 Digits)
31 ... 50ste Ordnung0,1 V
0,1 %
nicht spezifiziert

Harmonische des Wechselstroms bei 50/60 Hz
MessbereichAuflösungGenauigkeit
1 ... 20ste Ordnung0,001 ... 1 A
0,1 %
± (2 % + 0,5 A)
± (2 % + 10 Digits)
21 ... 30ste Ordnung0,001 ... 1 A
0,1 %
± (2 % + 0,5 A)
± (2 % + 20 Digits)
31 ... 50ste Ordnung0,001 ... 1 A
0,1 %
nicht spezifiziert
Allgemeine technische Spezifikationen
Display 3,7 " Punktmatrix LCD (320 x 240 Pixel)
  mit LED Hintergrundbeleuchtung
Sicherheitsstandard IEC1010CAT III 600 V
Eingangswiderstand AC V 10 MOhm
Arbeitsfrequenz Stromzangen 40 Hz ... 1 kHz
getestete Arbeitsfrequenz Stromzangen 45 Hz ... 65 Hz
ÜberlastschutzAC V
AC A
720 V RMS
1300 A mit Stromzange
Datenspeicher SD-Karte
Aufnahmeintervall 1 Sekunde
Datenloggerfunktion Echtzeitspeicherung auf SD-Karte
Speicherintervall 2 Sekunden ... 7200 Sekunden
Datenausgabe per USB oder RS-232 je nach Verbindungskabel
 (Nur zur Live Darstellung am PC)
Betriebstemperatur 0 ... +50 °C
Umgebungsfeuchtigkeit < 80 % r.F.
Spannungsversorgung 8 x 1,5 V AA Batterien
9 V Netzteil
StromaufnahmeMessgerät: 500 mA DC
Stromzange: 34 mA DC
Maximaler Leitungsdurchmesser Rogowskispulen: 175 mm
Abmessungen Messgerät: 225 x 125 x 64 mm
GewichtMessgerät: 948 g (inkl. Batterien)
Stromzange: 467 g (inkl. Kabel)

Lieferumfang

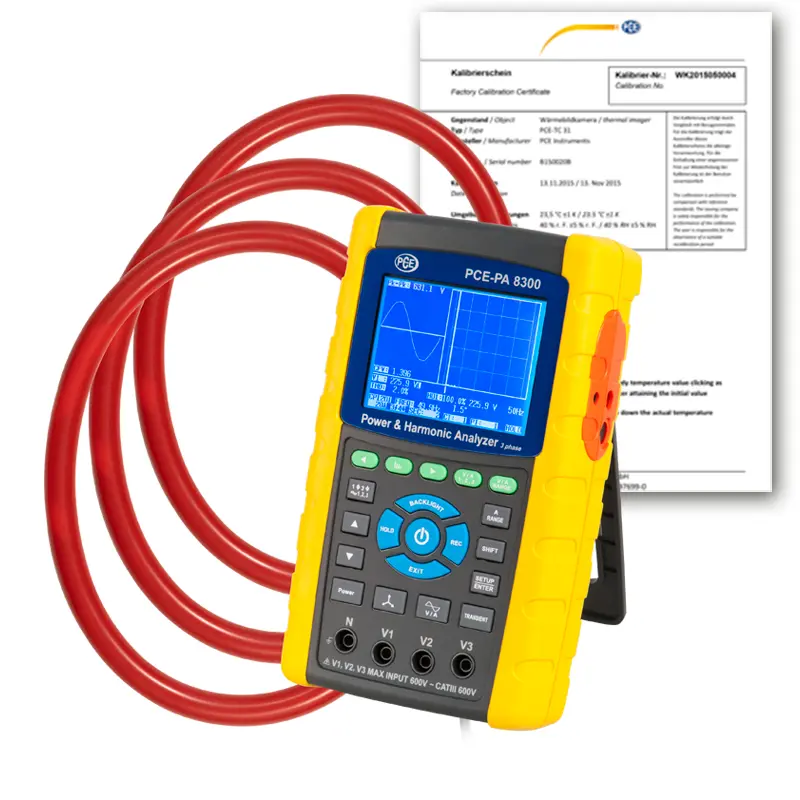

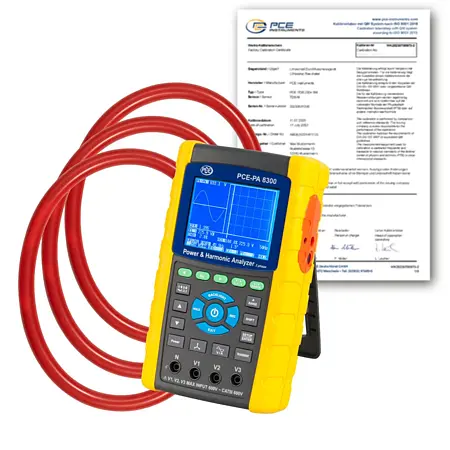

1 x Amperezange PCE-PA 8300-2-ICA
3 x Rogowskispulen
4 x isolierte Krokodilklemmen

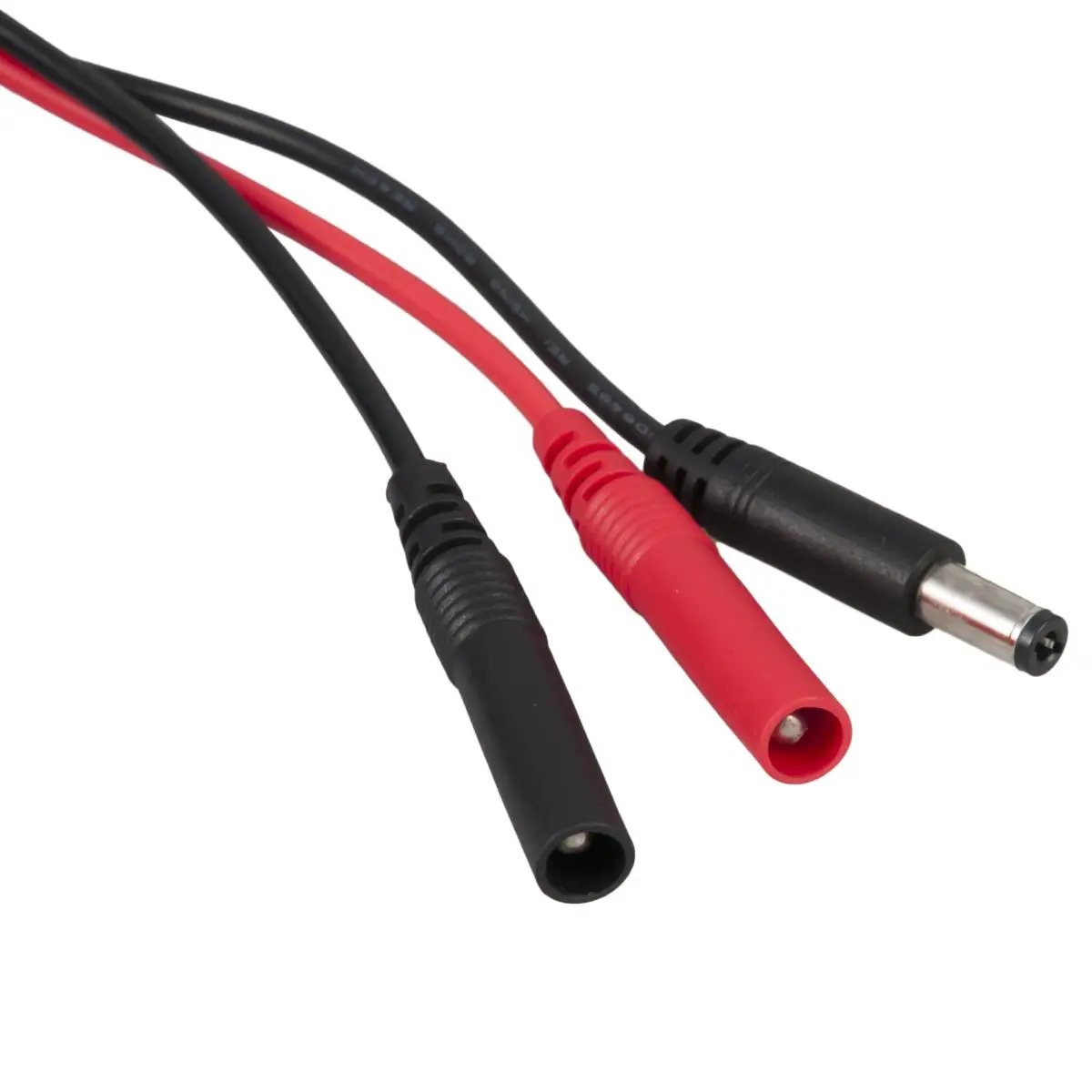

4 x Sicherheitsmessleitungen
6 x 1,5 V AA Batterie
1 x 9 V Netzadapter
1 x Tragetasche
1 x 2 GB SD-Speicherkarte
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
