Amperezange PCE-GPA 50

Amperezange PCE-GPA 50 [vergrößern]
Amperezange PCE-GPA 50

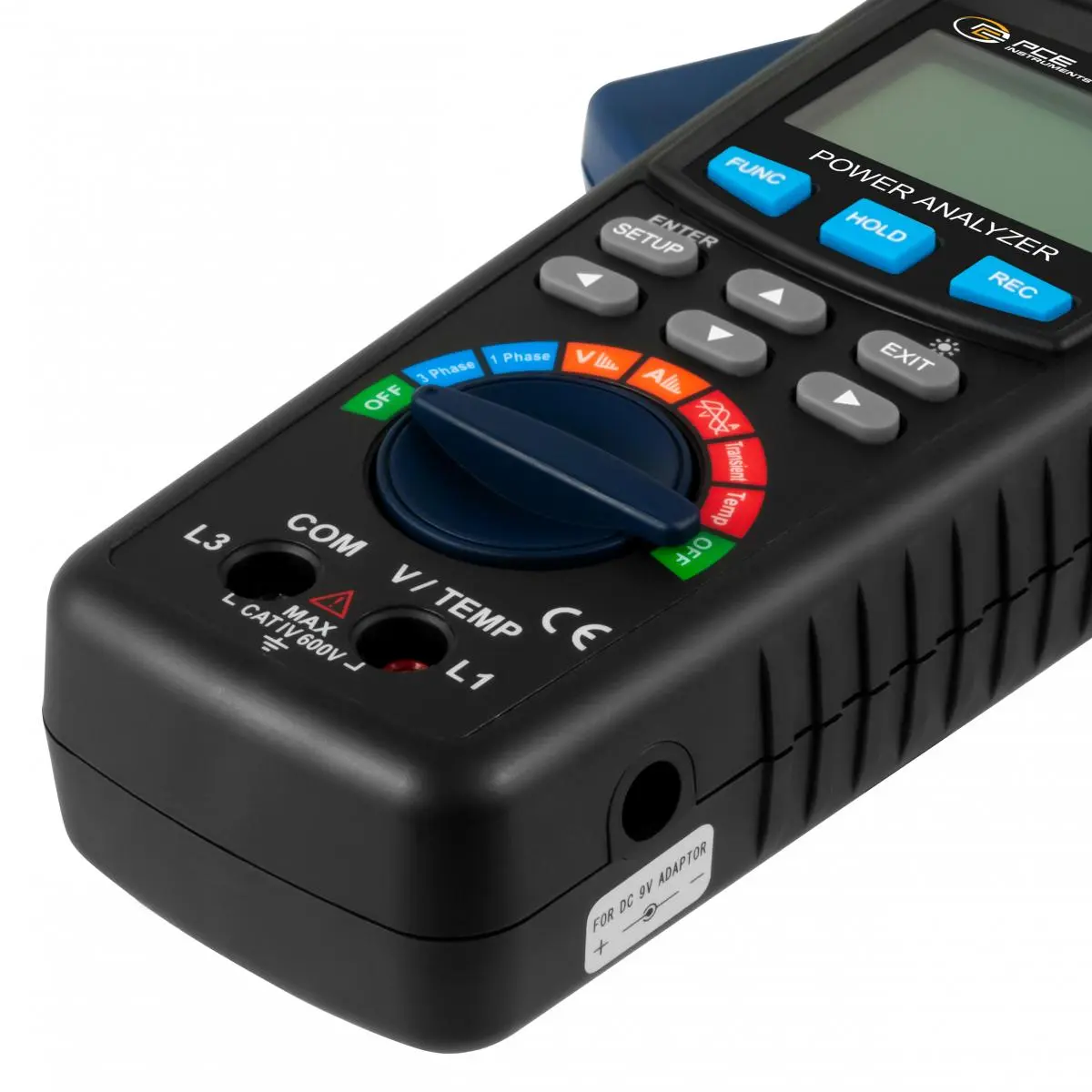

Amperezange Anschlüsse
Amperezange Display
Amperezange Anwendungsbild
Amperezange Lieferumfang

Amperezange PCE-GPA 50

Best.Nr.: PCE-GPA 50
EAN: 4250348720054
769,90 €
Preis zzgl. Versandkosten*
:
4250348720054
PCE-GPA 50
Lieferzeit:1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Technischer Support

Beschreibung


 Amperezange bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Die Amperezange wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Diese Amperezange zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay der Amperezange. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase der Amperezange angezeigt werden. Ebenso kann die Amperezange verwendet werden, um Spannungen zu messen. Dadurch ist die Amperezange in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann die Amperezange weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet die Amperezange seine Datenloggerfunktion aus. Alle Messwerte lassen sich von der Amperezange direkt auf einer Micro-SD Karte speichern. Betrieben wird die Amperezange mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen die Amperezange mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Temperatur Typ K
Messbereich  -100 ... +199,9 °C
Auflösung  0,1 °C
Genauigkeit  ±(1 % +1 °C)

Temperatur Typ K
Messbereich  200 ... 1300 °C
Auflösung  1 °C
Genauigkeit  ±(1 % +2 °C)

Wechselspannung AC
Messbereich  10 ... 600 V
Auflösung  0,1 V
Genauigkeit  ±(0,5 % ... 3 Digits)
Überlast  720 V RMS

Wechselstrom AC
Messbereich  5 ... 100 A
Auflösung  0,01 mA
Genauigkeit  ±(1 % +0,5 A)
Überlast  2100 A

Wechselstrom AC
Messbereich  100 ... 200 A
Auflösung  0,01 A
Genauigkeit  ±(1 % +0,5 A)

Wechselstrom AC
Messbereich  200 ... 1000 A
Auflösung  0,1 A
Genauigkeit  ±(1 % +5 A)

Wechselstrom AC
Messbereich  1000 ... 2000 A
Auflösung  0,1 A
Genauigkeit  ±(1 % +5 A)

Wirkleistung
Messbereich  0 W ... 9,999 MW
Auflösung  0,001 W
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Blindleistung
Messbereich  0 VAR ... 9,999 MVAR
Auflösung  0,001 VAR
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Phasenwinkel
Messbereich  -180 ... +180 °
Auflösung  0,1 °
Genauigkeit  ±1 ° x PF

Scheinleistung
Messbereich  0 VA ... 9,999 MVA
Auflösung  0,001 VA
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Leistungsfaktor
Messbereich  0 ... 1
Auflösung  0,001
Genauigkeit  ±0,04

Wirkenergie
Messbereich  0 kWh ... 9,999 MWh
Auflösung  0,001 kWh
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Scheinenergie
Messbereich  0 kVAh ... 9,999 MVAH
Auflösung  0,001 kVAh
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Blindenergie
Messbereich  0 kvarh ... 9,999 MVARh
Auflösung  0,001 kvarh
Genauigkeit  ±(1,5 % v.Mw. +20 Digits)

Frequenz
Messbereich  45 ... 65 Hz
Auflösung  0,1 Hz
Genauigkeit  ±0,2 Hz

Oberwellenmessung (Harmonische)
Messbereich  1 ... 50 Ordnungszahl

Allgemeine technische Daten
Messfunktionen  HOLD
Frequenz  40 ... 1000 Hz
Display Typ  Grafik LCD
Displaygröße  2,4 Zoll
Messrate  1 s
Speichermedium  Micro-SD Karte
Speicherintervall von  2 s
Speicherintervall bis  7200 min.
Schnittstelle  RS232
Stromaufnahme Messgerät  60 mA DC
Maximaler Leitungsdurchmesser  50 mm
Automatische Abschaltung  10 min
Eingangsimpedanz  10 MΩ
Menüsprache  Englisch (US), Englisch (GB)
Schutzklasse (Gerät)  IP20
Spannungsversorgung  9 V / 800 mA
Steckertyp  Gerät-Eurostecker
Akku/Batterie  2 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität  3000 mAh
Betriebsbedingungen  0 ... 50 °C , 0 ... 80 % r. F.
Lagerbedingungen  0 ... 50 °C , 0 ... 80 % r. F.
Abmessungen ( L x B x H )  280 x 106 x 47 mm
Gewicht  595 g

Lieferumfang

1 x Amperezange PCE-GPA 50
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Gerätetasche
1 x Bedienungsanleitung
