Best.Nr.: PCE-PA 8500 HP

Drei Phasen Energiemessgerät PCE-PA 8500 HP

3.283,90 €
3.907,84 €
:
4250348735157
PCE-PA 8500 HP
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

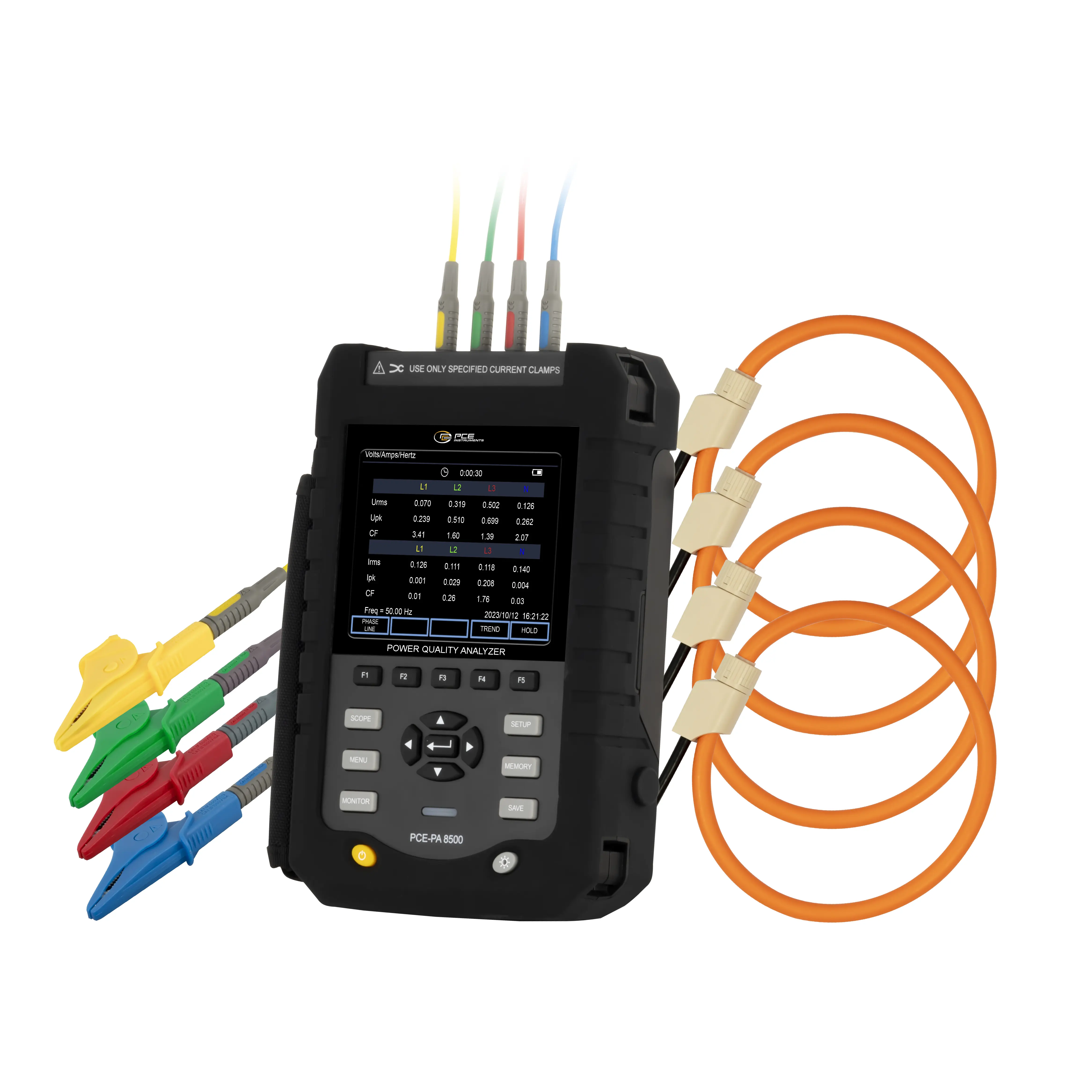

3 Phasen Energiemessgerät mit Datenlogger / Farbdisplay mit grafischer Anzeige / USB und LAN Schnittstelle / inkl. flexible Stromzangen bis 1500 A / inkl. Software

Das 3 Phasen Energiemessgerät definiert die Standards in der elektrischen Messtechnik neu und bietet eine umfassende Palette an Funktionen für präzise und detaillierte Messungen. Das 3 Phasen Energiemessgerät ermöglicht genaue Messungen von elektrischer Spannung, Stromstärke, Frequenz, Oberschwingungen, Harmonischen und Anlaufströmen. Zudem können präzise Leistungs- und Energiemessungen gemacht werden, die eine genaue Überwachung und Optimierung des Energieverbrauchs ermöglichen.
Mithilfe der grafischen Darstellung der Wellenformen und Vektorgrafiken können Benutzer elektrische Signale visuell erfassen und analysieren. Diese Funktionen bieten Einblicke in die Qualität des elektrischen Stroms und hilft bei der Identifizierung von Problemen im Netz. Auch Einbrüche, Spitzen oder ein Flackern im Versorgungsnetz kann das Gerät erkennen und anzeigen.

Diese breite Messpalette oder die gewünschte Auswahl erlaubt dem integrierten Datenlogger mit großzügigem 8 GB Speicher das Speichern und Archivieren umfangreicher Messdaten für spätere Auswertungen. Dies gewährleistet eine kontinuierliche Datenerfassung die auch zeitgesteuert werden kann. Das 3 Phasen Energiemessgerät ist mit LAN- und USB-Schnittstellen ausgestattet, die eine bequeme Datenübertragung und Fernsteuerung ermöglichen. Diese Schnittstellen bieten eine nahtlose Integration des 3 Phasen Energiemessgeräts in bestehende Netzwerke und Systeme.

Im Lieferumfang enthaltene flexible Stromzangen mit einer Kapazität von bis zu 1500 A erleichtern die Messung von hohen Strömen und ermöglichen genaue Ergebnisse, selbst bei anspruchsvollen Anwendungen.
Das 3 Phasen Energiemessgerät entspricht internationalen Prüfnormen (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), was die Qualität und Genauigkeit der Messungen garantiert und sicherstellt, dass er den anspruchsvollen Anforderungen professioneller Anwendungen gerecht wird.

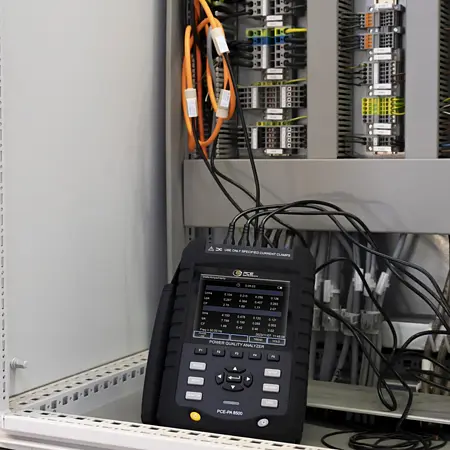

Ganz gleich, ob Sie Betriebseigenschaften von Transformatoren, Beleuchtungssystemen oder Schaltelektronik wie Frequenzumrichtern oder Netzteilen testen müssen – unsere 3 Phasen Energiemessgeräten garantieren höchste Genauigkeit und sind in der Lage, selbst komplexe Signalformen präzise zu analysieren.


Merkmale

- Messung von Spannung, Strom, Frequenz, Oberschwingungen, Harmonische, Anlaufstrom
- Leistung- und Energiemessung
- Einbrüche, Spitzen und Flackern im Stromnetz

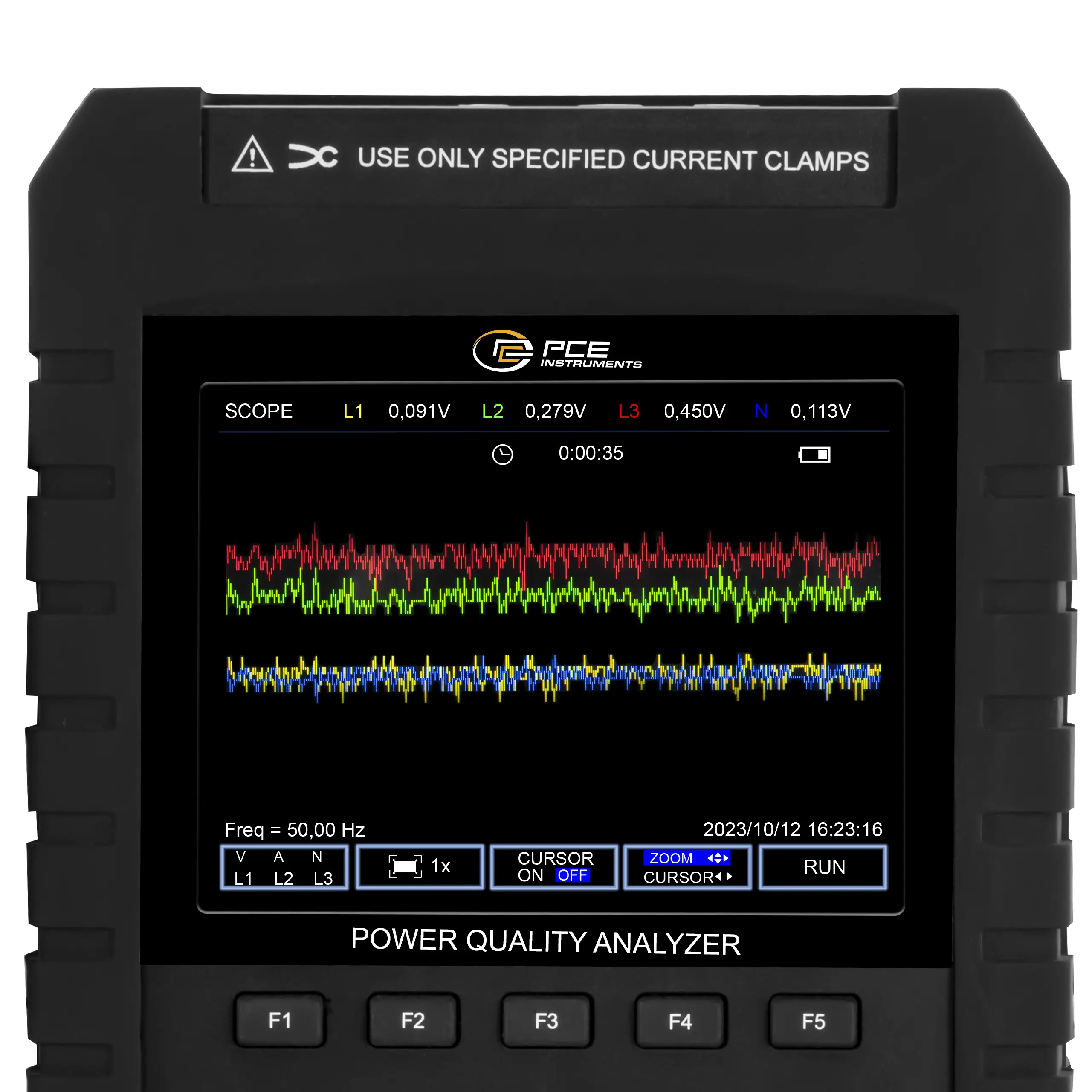

- Grafische Darstellung der Wellenform und Vektorgrafik
- Datenlogger mit 8 GB Speicher

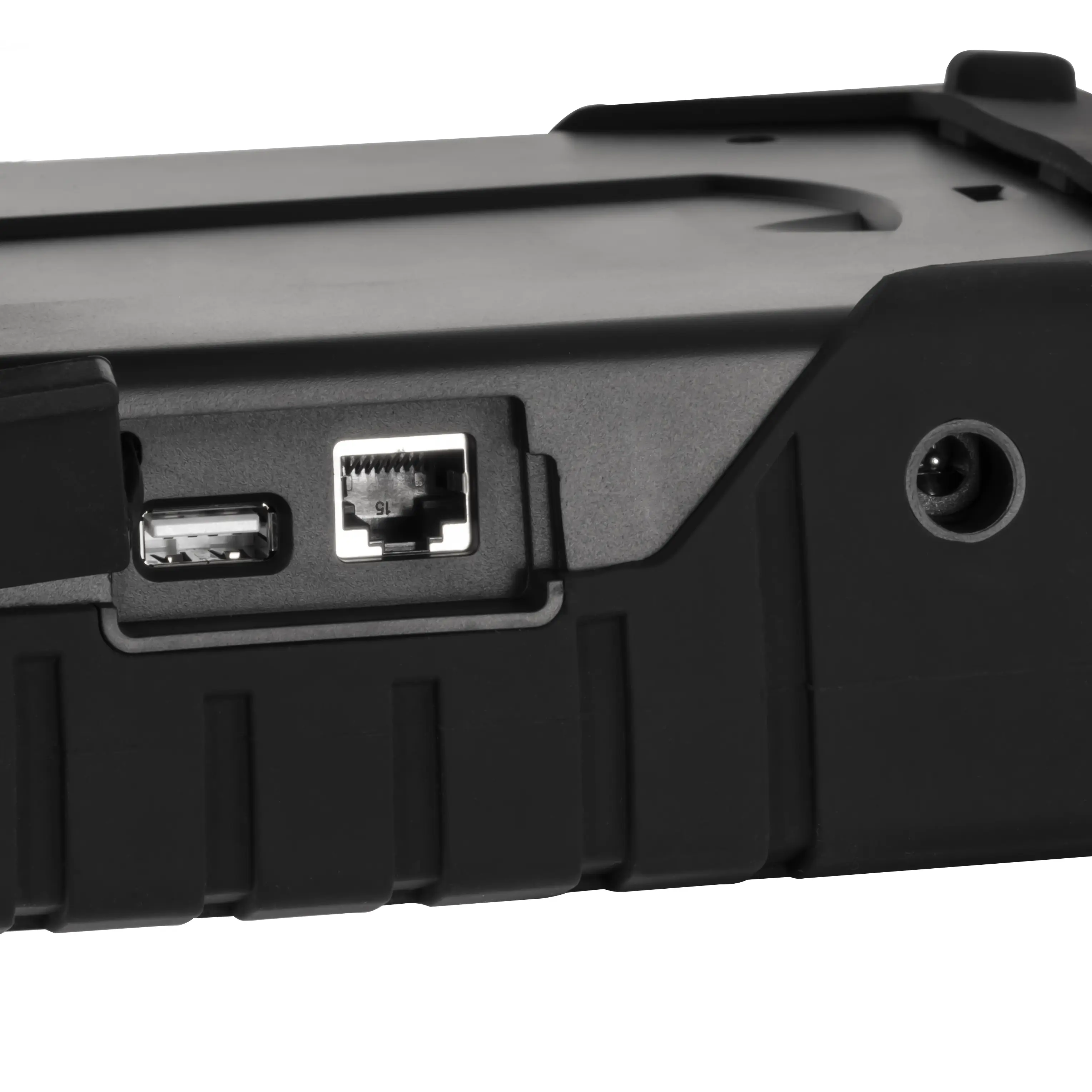

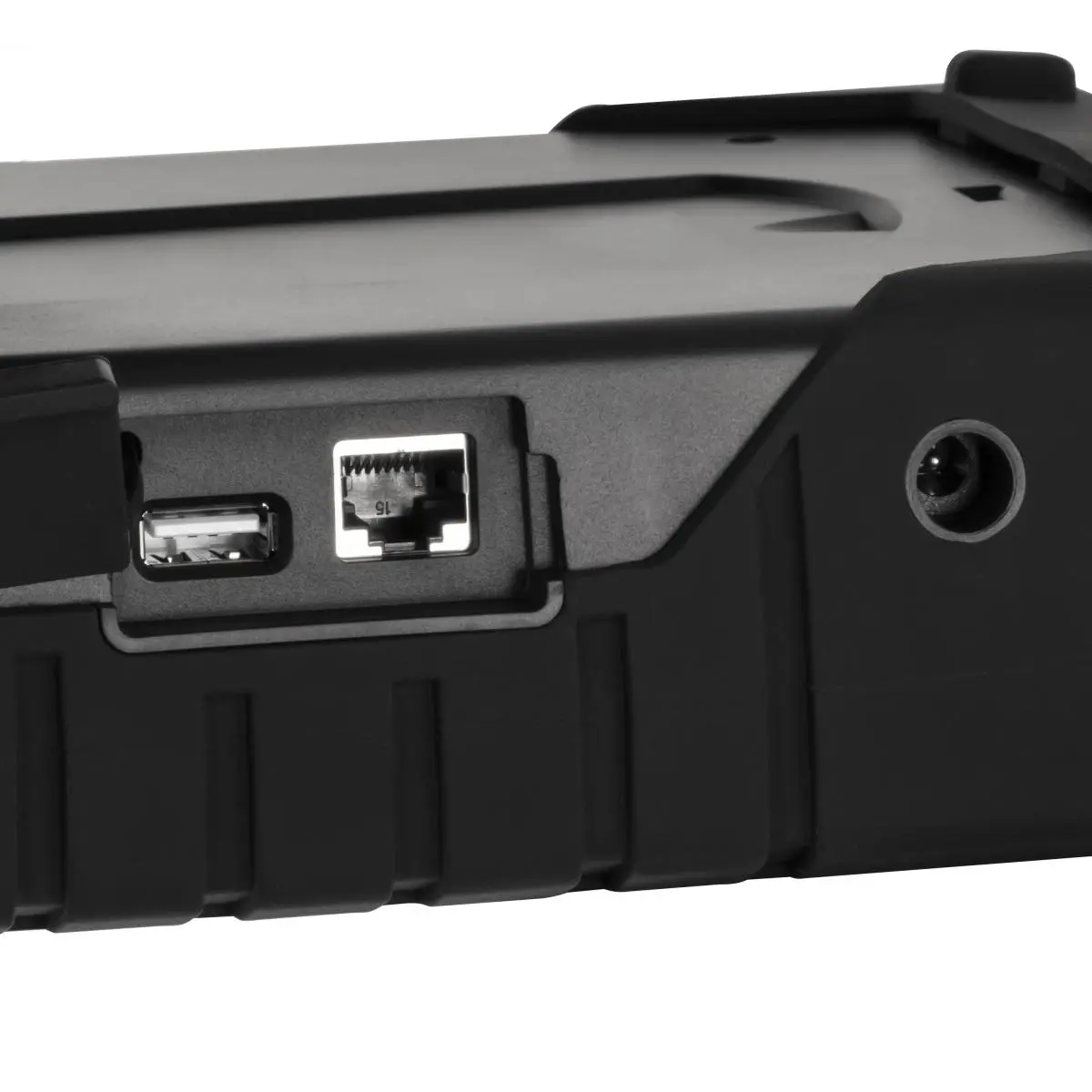

- LAN und USB Datenschnittstelle
- inkl. flexible Stromzangen bis 1500 A
- Prüfnormen: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160

Spezifikation

Gleichspannung DC
Messbereich  1 ... 1000 V
Auflösung  0,1 V
Genauigkeit  ±0,5 % v.Mw.

Wechselspannung AC
Messbereich  1 ... 1000 V
Auflösung
0,1 V
Genauigkeit  ±0,5 % v.Mw.

Wechselstrom AC
Messbereich  1 ... 1500 A
Auflösung
0,1 A
Genauigkeit  ±3 % v.Mw.

Leistungsfaktor
Messbereich  0 ... 1
Auflösung  0,01
Genauigkeit  ±0,03

Einschaltstrom
Messbereich  1 ... 1500 A AC
Auflösung  0,1 A AC
Genauigkeit  ±3 % v.Mw.

Frequenz
Messbereich  42,5 ... 57,5 Hz
Auflösung
0,01 Hz
Genauigkeit  ±0,01 Hz

Frequenz
Messbereich  51 ... 69 Hz
Auflösung
0,01 Hz
Genauigkeit  ±0,01 Hz

Frequenz
Messbereich  385 ... 414 Hz
Auflösung
0,01 Hz
Genauigkeit  ±0,01 Hz

Oberwellenmessung (Harmonische)
Messbereich  1 ... 50 (Ordnungszahl)
Strombereich  0 ... 100 %
Spannungsbereich  0 ... 100 %
Bereich THD  0 ... 100 %

Allgemeine technische Daten
Display Typ  TFT-Farbdisplay
Displaygröße  2,6 Zoll
Speichermedium  Interner Speicher
Speicherkapazität  8 GB
Speicherintervall von  1 s
Speicherintervall bis  60 min.
Schnittstelle  USB, Ethernet
Norm(en)  IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC61010-1
Sicherheitsstandard  CAT IV 600 V , CAT III 1000V
Menüsprache  Türkisch, Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Französisch, Portugiesisch, Koreanisch
Schutzklasse (Gerät)  IP41
Spannungsversorgung  220 ... 240 V AC
Steckertyp  Schutzkontaktstecker
Gewicht  1880 g
Betriebsbedingungen  0 ... 40 °C , 0 ... 90 % r.F
Lagerbedingungen  -20 ... 60 °C , 0 ... 90 % r.F
Kapazität  3800 mAh
Abmessungen ( L x B x H )  260 x 190 x 67 mm

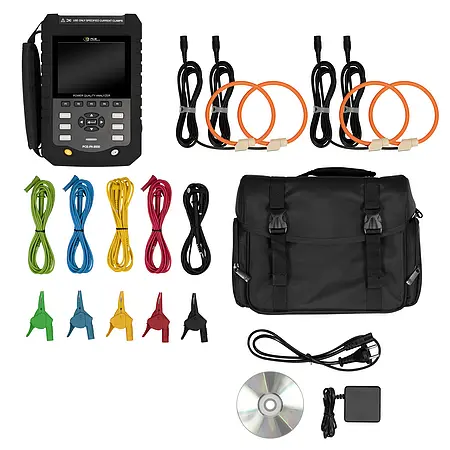

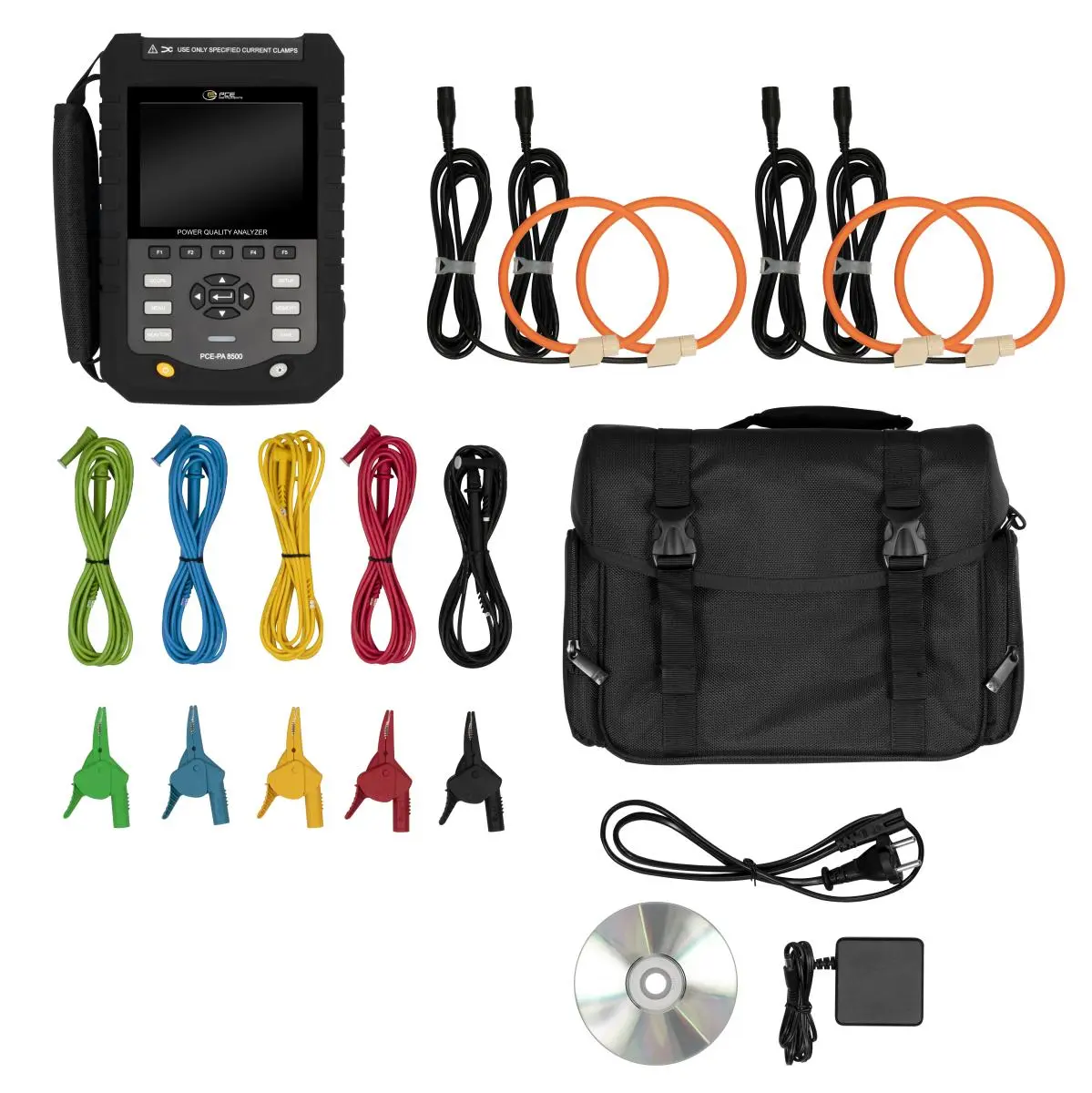

Lieferumfang

1 x 3 Phasen Energiemessgerät PCE-PA 8500 HP
4 x flexible Stromzangen 1 ... 1500 A AC
5 x Prüfleitungen (2 m)
5 x Krokodilklemmen
1 x Software CD (auch im Download erhältlich)
1 x Netzteil 12V DC / 2A
1 x Netzkabel
1 x Bedienungsanleitung
