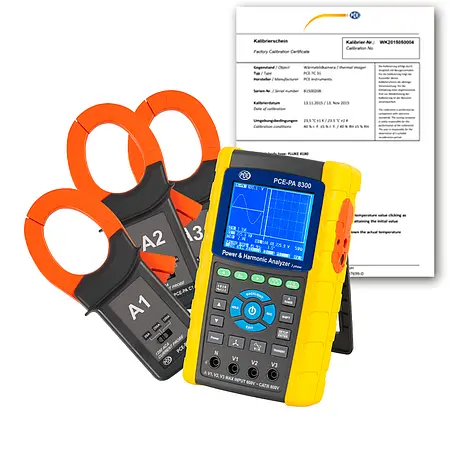

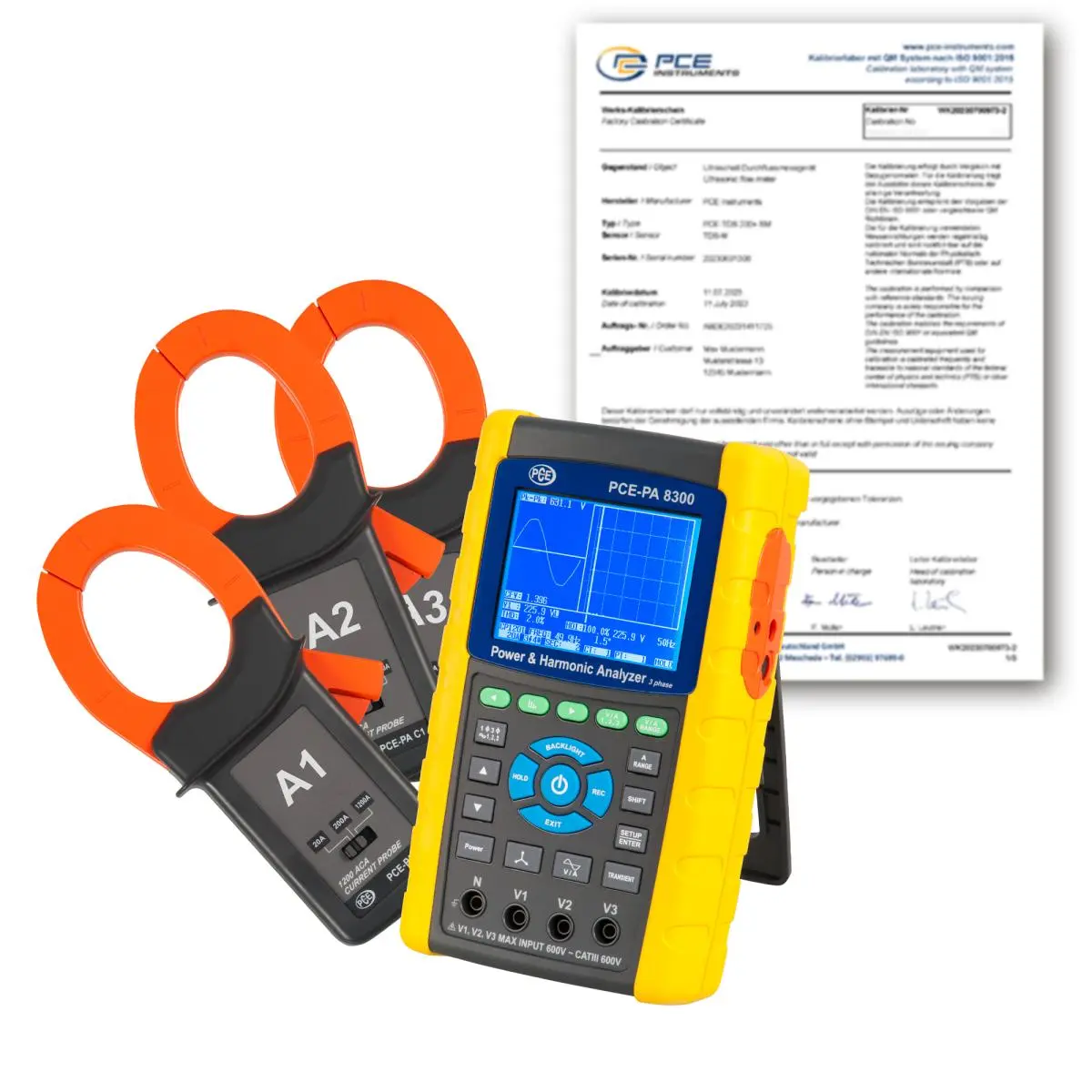

Das 3 Phasen Energiemessgerät besticht durch seine einfache Handhabung. Das 3 Phasen Energiemessgerät speichert alle Messwerte auf einer SD-Karte. Das 3 Phasen Energiemessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom 3 Phasen Energiemessgerät bis zu 9999 MW gemessen werden. Zur Netzanalyse kann das 3 Phasen Energiemessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

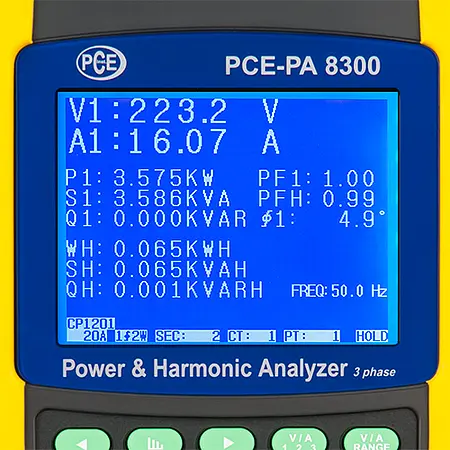

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem 3 Phasen Energiemessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem 3 Phasen Energiemessgerät.
| Wechselspannung AC | |
| Messbereich | 10 ... 600 V |
| Genauigkeit | ±(0,5 % +0,5 V) |
| Überlast | 720 V RMS |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 10 A |
| Auflösung | 0,001 A |
| Genauigkeit | ±(0,5 % +0,1 A) |
| Überlast | 1300 A mit Stromzange |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 10 ... 20 A |
| Auflösung | 0,01 A |
| Genauigkeit | ±(0,5 % +0,1 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 100 A |
| Auflösung | 0,01 mA |
| Genauigkeit | ±(0,5 % +0,5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 100 ... 200 A |
| Auflösung | 0,1 A |
| Genauigkeit | ±(0,5 % +0,5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 0,2 ... 1000 A |
| Auflösung | 0,1 mA |
| Genauigkeit | ±(0,5 % +5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wechselstrom AC | |
| Messbereich | 1000 ... 1200 A |
| Auflösung | 1 A |
| Genauigkeit | ±(0,5 % +5 A) |
| Frequenzbereich | 40 ... 1000 Hz |
| Wirkleistung | |
| Messbereich | 0 ... 9,999 kW |
| Auflösung | 0,001 W |
| Genauigkeit | ±(1 % +0,008 kW) |
| Wirkleistung | |
| Messbereich. | 10 kW |
| Messbereich von. | 99,99 kW |
| Auflösung | 0,01 kVAR |
| Genauigkeit | ±(1 % +0,08 kW) W |
| Wirkleistung | |
| Messbereich | 100 ... 999,9 kW |
| Auflösung | 0,1 kW |
| Genauigkeit | ±(1 % +0,8 kW) |
| Wirkleistung | |
| Messbereich | 1 ... 9,999 MW |
| Auflösung | 0,001 MW |
| Genauigkeit | ±(1 % +0,008 MW) |
| Blindleistung | |
| Messbereich | 0 ... 9,999 kVAR |
| Auflösung | 0,001 kVAR |
| Genauigkeit | ±(1 % +0,008 kVAR) |
| Blindleistung | |
| Messbereich | 10 ... 99,99 kVAR |
| Auflösung | 0,01 kVAR |
| Genauigkeit | ±(1 % +0,08 kVAR) |
| Blindleistung | |
| Messbereich | 100 ... 999,9 kVAR |
| Auflösung | 0,1 kVAR |
| Genauigkeit | ±(1 % +0,8 kVAR) |
| Blindleistung | |
| Messbereich | 1 ... 9,999 MVAR |
| Auflösung | 0,001 MVAR |
| Genauigkeit | ±(1 % +0,008 MVAR) |
| Phasenwinkel | |
| Messbereich | -180 ... +180 ° |
| Auflösung | 0,1 ° |
| Genauigkeit | ±1 ° |
| Scheinleistung | |
| Messbereich | 0 ... 9,999 kVA |
| Auflösung | 0,001 kVA |
| Genauigkeit | ±(1 % +0,008 kVA) |
| Scheinleistung | |
| Messbereich | 10 ... 99,99 kVA |
| Auflösung | 0,01 kW |
| Genauigkeit | ±(1 % +0,08 kVA) |
| Scheinleistung | |
| Messbereich | 100 ... 999,9 kVA |
| Auflösung | 0,1 kVA |
| Genauigkeit | ±(1 % +0,8 kVA) |
| Scheinleistung | |
| Messbereich | 1 ... 9,999 MVA |
| Auflösung | 0,001 MVA |
| Genauigkeit | ±(1 % +0,008 MVA) |
| Leistungsfaktor | |
| Messbereich | 0 ... 1 |
| Auflösung | 0,01 |
| Genauigkeit | ±0,04 |
| Wirkenergie | |
| Messbereich | 0 ... 9,999 kWh |
| Auflösung | 0,001 kVAh |
| Genauigkeit | ±(2 % +0,008 kWh) |
| Wirkenergie | |
| Messbereich | 10 ... 99,99 kWh |
| Auflösung | 0,01 kWh |
| Genauigkeit | ±(2 % +0,08 kWh) |
| Wirkenergie | |
| Messbereich | 100 ... 999,9 kWh |
| Auflösung | 0,1 kWh |
| Genauigkeit | ±(2 % +0,8 kWh) |
| Wirkenergie | |
| Messbereich | 1 ... 9,999 MWh |
| Auflösung | 0,001 MWh |
| Genauigkeit | ±(2 % +0,008 MWh) |
| Scheinenergie | |
| Messbereich | 0 ... 9,999 kVAh |
| Auflösung | 0,001 kVAh |
| Genauigkeit | ±(2 % +0,008 kVAh) |
| Scheinenergie | |
| Messbereich | 10 ... 99,99 kVAh |
| Auflösung | 0,01 kVAh |
| Genauigkeit | ±(2 % +0,08 kVAh) |
| Scheinenergie | |
| Messbereich | 100 ... 999,9 kVAh |
| Auflösung | 0,1 kVAh |
| Genauigkeit | ±(2 % +0,8 kVAh) |
| Scheinenergie | |
| Messbereich | 1 ... 9,999 MVAH |
| Auflösung | 0,001 MVAH |
| Genauigkeit | ±(2 % +0,008 MVAh) |
| Blindenergie | |
| Messbereich | 0 ... 9,999 kvarh |
| Auflösung | 0,001 kvarh |
| Genauigkeit | ±(2 % +0,008 kVARh) |
| Blindenergie | |
| Messbereich | 10 ... 99,99 kvarh |
| Auflösung | 0,01 kvarh |
| Genauigkeit | ±(2 % +0,08 kVARh) |
| Blindenergie | |
| Messbereich | 100 ... 999,9 kvarh |
| Auflösung | 0,1 kvarh |
| Genauigkeit | ±(2 % +0,8 kVARh) |
| Blindenergie | |
| Messbereich | 1 ... 9,999 MVARh |
| Auflösung | 0,001 MVARh |
| Genauigkeit | ±(2 % +0,008 MVARh) |
| Frequenz | |
| Messbereich | 45 ... 65 Hz |
| Auflösung | 0,1 Hz |
| Genauigkeit | ±0,1 Hz |
| Oberwellenmessung (Harmonische) | |
| Messbereich | 1 ... 50 Ordnungszahl |
| Strombereich | 0.2 ... 1200 A |
| Spannungsbereich | 10 ... 600 V |
| Allgemeine technische Daten | |
| Messfunktionen | HOLD |
| Frequenz | 40 ... 1000 Hz |
| Display Typ | LCD mit Beleuchtung |
| Displaygröße | 3,7 Zoll |
| Speichermedium | SD-Karte |
| Speicherkapazität | 4 GB |
| Speicherintervall von | 2 s |
| Speicherintervall bis | 120 min. |
| Schnittstelle | RS232 |
| Norm(en) | IEC 1010 |
| Stromaufnahme Messgerät | 500 mA DC |
| Stromaufnahme Stromzange | 34 mA DC |
| Maximaler Leitungsdurchmesser | 50 mm |
| Sicherheitsstandard | CAT III 600 V |
| Abmessungen | Stromzange: 210 x 64 x 33 mm Klemmbacke: 86 mm (außen) |
| Messbereichswahl | Automatisch, Manuell |
| Menüsprache | Englisch (US), Englisch (GB) |
| Schutzklasse (Gerät) | IP20 |
| Spannungsversorgung | 9V |
| Steckertyp | Gerät-Eurostecker |
| Akku/Batterie | 8 x 1,5 V AA Batterie , Alkali-Mangan |
| Kapazität | 3000 mAh |
| Betriebsbedingungen | 0 ... 50 °C , 10 ... 80 % r. F. |
| Lagerbedingungen | 0 ... 50 °C , 10 ... 80 % r. F. |
| Abmessungen ( L x B x H ) | 225 x 125 x 64 mm |
| Gewicht | 1010 g |
