3 Phasen Energiemessgerät PCE-GPA 50-ICA

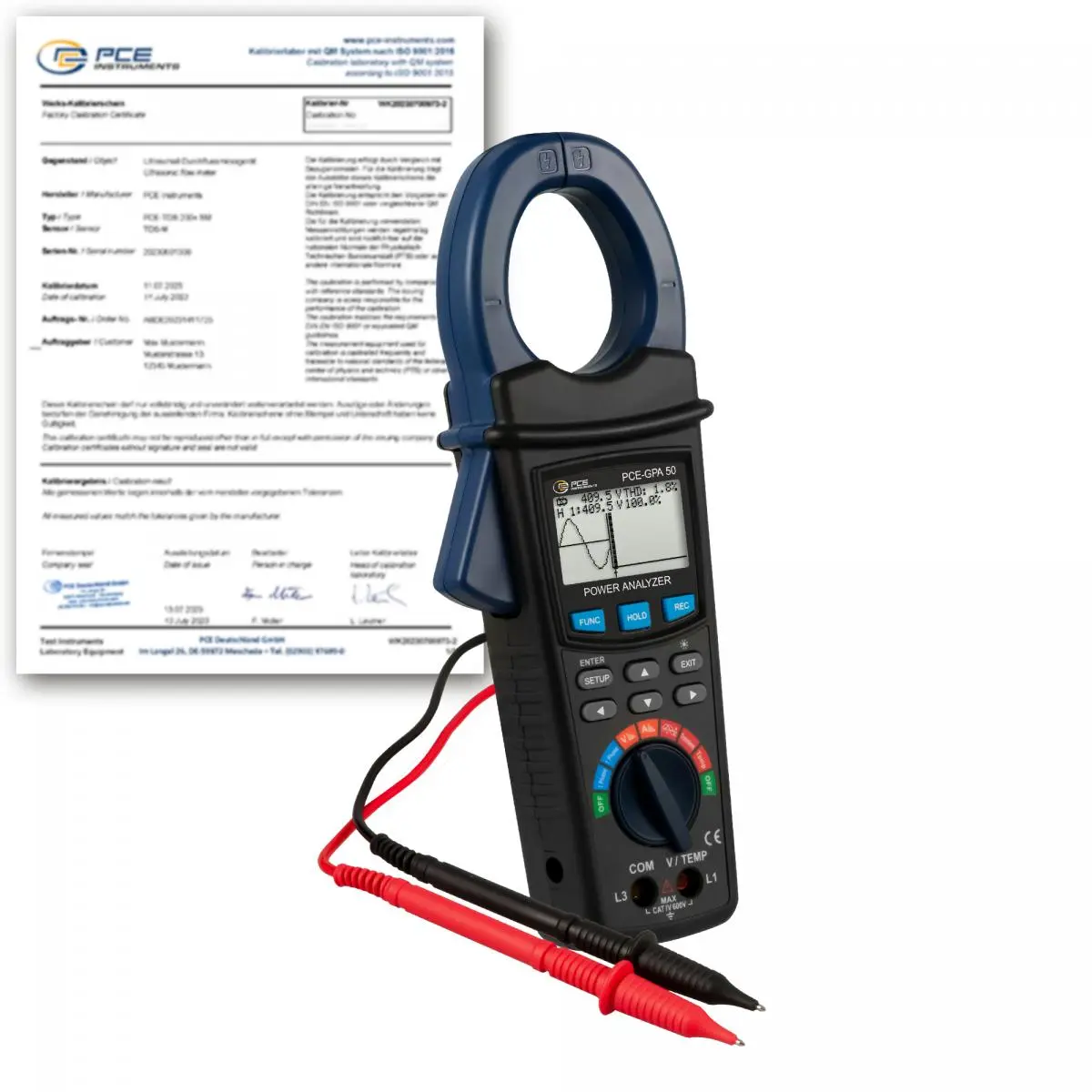

3 Phasen Energiemessgerät PCE-GPA 50-ICA [vergrößern]
3 Phasen Energiemessgerät PCE-GPA 50-ICA

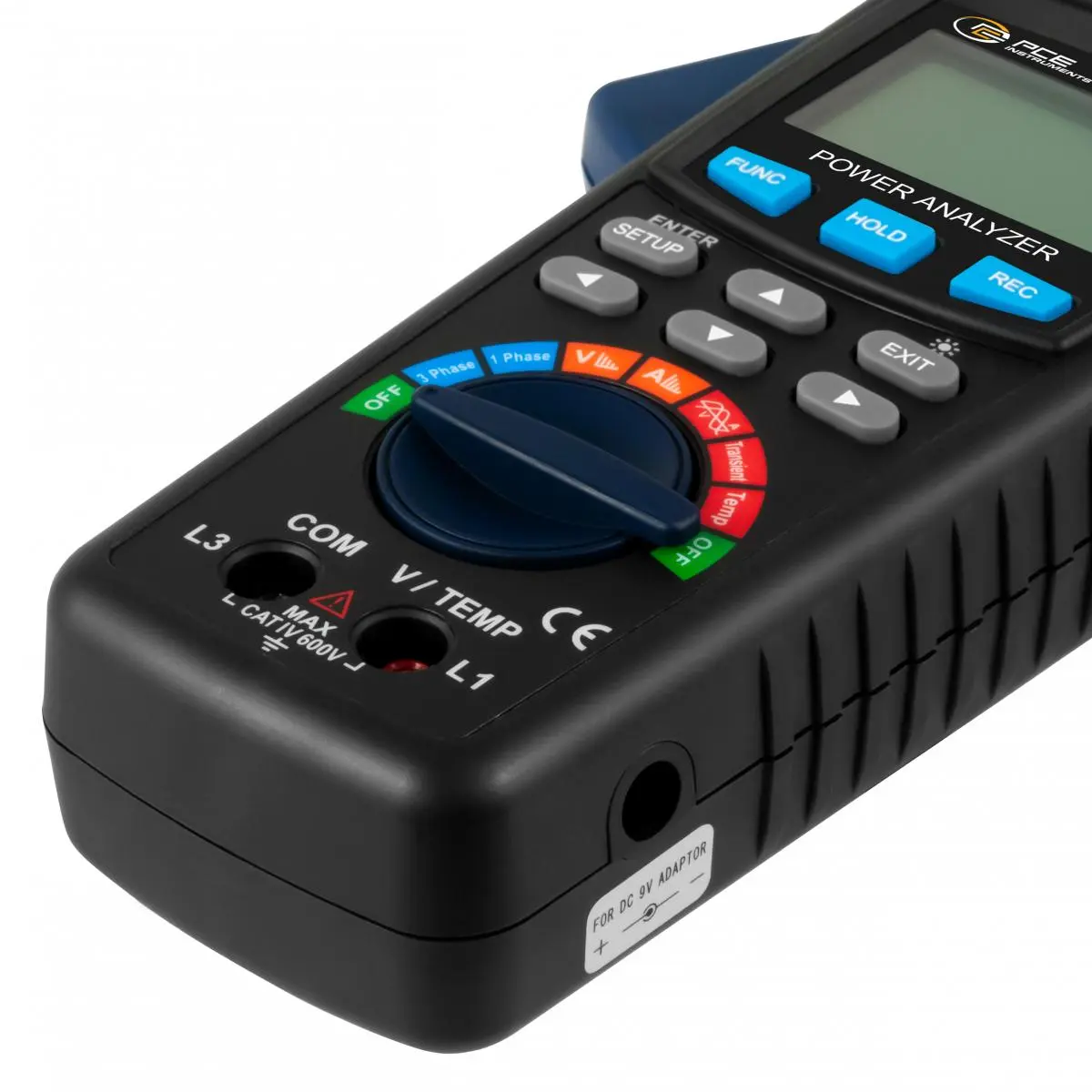

3 Phasen Energiemessgerät Anschlüsse
3 Phasen Energiemessgerät Display
3 Phasen Energiemessgerät Anwendungsbild
3 Phasen Energiemessgerät Lieferumfang

Drei-Phasen Energiemessgerät PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-GPA 50-ICA
EAN: 4250348726018
969,90 €
1.154,18 €
Preis zzgl. Versandkosten*
:
4250348726018
PCE-GPA 50-ICA
Lieferzeit:5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Technischer Support

Zubehör

Beschreibung


3 Phasen Energiemessgerät bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das 3 Phasen Energiemessgerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses 3 Phasen Energiemessgerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom 3 Phasen Energiemessgerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem 3 Phasen Energiemessgerät angezeigt werden. Ebenso kann das 3 Phasen Energiemessgerät verwendet werden, um Spannungen zu messen. Dadurch ist das 3 Phasen Energiemessgerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das 3 Phasen Energiemessgerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses 3 Phasen Energiemessgerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem 3 Phasen Energiemessgerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das 3 Phasen Energiemessgerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das 3 Phasen Energiemessgerät mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung
- inkl. ISO-Kalibrierzertifikat

Spezifikation

Temperatur Typ K
Messbereich  -100 ... +199,9 °C
Auflösung  0,1 °C
Genauigkeit  ±(1 % +1 °C)

Wechselspannung AC
Messbereich  10 ... 600 V
Genauigkeit  ±(0,5 % ... 3 Digits)
Überlast  720 V RMS

Wechselstrom AC
Messbereich  5 ... 2000 A
Auflösung  0,01 mA
Genauigkeit  <200 A: ±(1 % +0,5 A)
Überlast  2100 A

Wechselstrom AC
Messbereich  100 ... 200 A
Auflösung  0,01 A
Genauigkeit  ±(1 % +0,5 A)

Wechselstrom AC
Messbereich  200 ... 1000 A
Auflösung  0,1 A
Genauigkeit  ±(1 % +5 A)

Wechselstrom AC
Messbereich  1000 ... 2000 A
Auflösung  0,1 A
Genauigkeit  ±(1 % +5 A)

Wirkleistung
Messbereich  0 ... 9,999 W
Auflösung  0,1 W
Genauigkeit  ±(1,5 % +20 Digits)

Phasenwinkel
Messbereich  -180 ... +180 °
Auflösung  0,1 °
Genauigkeit  ±1 ° x PF

Leistungsfaktor
Messbereich  0 ... 1
Auflösung  0,001
Genauigkeit  ±0,04

Wirkenergie
Messbereich  0 k ... 9,999 M
Auflösung  0,001 k
Genauigkeit  ±(1,5 % +20 Digits)

Frequenz
Messbereich  45 ... 65 Hz
Auflösung  0,1 Hz
Genauigkeit  ±0,2 Hz

Allgemeine technische Daten
Messfunktionen  HOLD
Frequenz  50 ... 60 Hz
Display Typ  Grafik LCD
Displaygröße  2,4 Zoll
Messrate  1 s
Speichermedium  Micro-SD Karte
Speicherintervall von  2 s
Speicherintervall bis  7200 min.
Schnittstelle  RS232
Stromaufnahme Messgerät  60 mA DC
Maximaler Leitungsdurchmesser  50 mm
Menüsprache  Englisch (US), Englisch (GB)
Schutzklasse (Gerät)  IP20
Spannungsversorgung  9 V / 800 mA
Steckertyp  Gerät-Eurostecker
Akku/Batterie  2 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität  3000 mAh
Betriebsbedingungen  0 ... 50 °C , 0 ... 80 % r. F.
Lagerbedingungen  0 ... 50 °C , 0 ... 80 % r. F.
Abmessungen ( L x B x H )  280 x 106 x 47 mm
Gewicht  595 g

Lieferumfang

1 x 3 Phasen Energiemessgerät PCE-GPA 50-ICA
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Tragetasche
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
