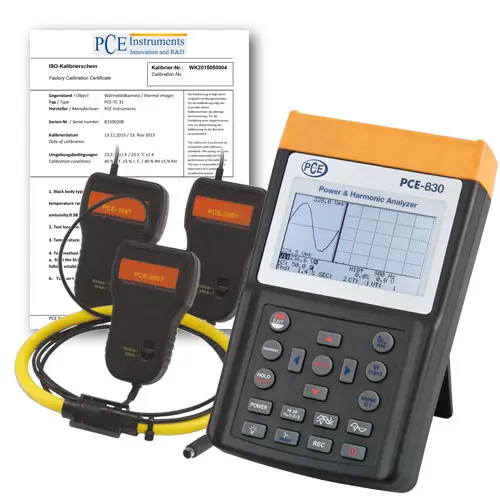

3 Phasen Energiemessgerät PCE-830-3-ICA inkl. ISO-Kalibrierzertifikat

3 Phasen Energiemessgerät PCE-830-3-ICA inkl. ISO-Kalibrierzertifikat [vergrößern]
3 Phasen Energiemessgerät PCE-830-3-ICA inkl. ISO-Kalibrierzertifikat
3 Phasen Energiemessgerät für Leistung

Drei-Phasen Energiemessgerät PCE-830-3-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-830-3-ICA
EAN: 4250348727718
2.874,90 €
3.478,63 €
ISO-Kalibrierung
Preis zzgl. Versandkosten*
:
4250348727718
PCE-830-3-ICA
Lieferzeit:5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Zubehör

Beschreibung


3 Phasen Energiemessgerät  und Oberwellenanalysator
mit Datenspeicher / PC-Schnittstelle und Software
Das 3 Phasen Energiemessgerät  dient zur ein- bis dreiphasigen Messung elektrischer Größen im Wechselstromnetz. Nicht nur die "normalen" Messgrößen wie Spannung, Strom, Frequenz, Leistung und Energie werden mit dem 3 Phasen Energiemessgerät ermittelt, auch die gemäß EN50160 geforderten Werte wie Oberschwingungen, Zwischenharmonische und Unsymmetrie werden angezeigt. Störungen im Netz wie Unterbrechungen, Einbrüche, temporäre oder transiente Überspannungen (ab 16uS Dauer) lassen sich mit ihren entsprechenden Werten ermitteln. Dabei stellt das sehr kontrastreiche, hintergrundbeleuchtete Punktmatrix LCD-Display bis zu 35 Parameter gleichzeitig dar. Bis zu 3 Stromzangen können gleichzeitig adaptiert werden.

Im Datenlogger-Modus können bis zu 17470 Messwerte (3Phasen/4Leiter), im einfachsten Fall bis zu 52400 Messwerte (1Phase/2Leiter), auf 85 Datensätze verteilt gespeichert werden. Somit ist dieses 3 Phasen Energiemessgerät optimal zur Langzeitanalyse einsetzbar. Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und mit der dazugehörigen Analysesoftware ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Das 3 Phasen Energiemessgerät wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).

Merkmale

- Analyse von 3Phasen/4Leiter-, 3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase/3Leiter- Netzen
- Echt-Effektivwertmessung (V 123 and I 123 )
- Wirkleistungsmessung (W, KW, MW, GW)
- Schein.- und Blindleistungsmessung (KVA, KVAR)
- Leistungsfaktor (PF), Phasenwinkel (Φ)
- Arbeits-/Energiemessung (WH, KWH, KVARH, PFH)
- Strommessungen von 0.1mA bis 3000A, ermöglicht z.B. die Analyse des Reserveleistungsbedarfes
  einer Fabrik
- großes LCD-Display mit bis zu 35 Parametern in einer Bildschirmdarstellung (3P4W)
- programmierbare CT (1 to 600) and PT (1 to 3000) Verhältnisse
- Anzeige der überlagerten Spannungs- und Stromwellenformen
- 512 KB Speicher mit programmierbaren Aufzeichnungsintervallen ( Samplingtime von 2 bis 3000
  Sekunden, 17470 Records bei 3Phasen/4Leiter System)
- Ausgabe der Wellenformen, Leistungsparameter und der Harmonischen Verzerrungen
- sehr großes Punkt- Matrix LCD Display mit heller Hintergrundbeleuchtung
- Durchschnittsleistung (AD in W, KW, MW)
- Maximalleistung (MD in W, KW, MW) mit programmierbarer Periode
- Analyse der Harmonischen Verzerrungen bis 99ster Ordnung
- Anzeige bis 50 Harmonische in einen Display mit Wellenformen
- Anzeige der Wellenform mit Spitzenwerte (1024 Messwerte/Periode)
- Analyse der absoluten Verzerrungen (%THD-F)
- Graphisches Phasendiagramm mit 3 Phasen- Systemparametern
- erfasst bis zu 28 Transienten (Zeit + Zyklen) mit programmierbarer Schwelle (%)
- 3 Phasen Spannungs- oder Strom Unsymmetrie- Verhältnis (VUR)
- 3 Phasen Spannungs- oder Strom Unsymmetrie- Faktor (d0%, d2%)
- Optisch isolierte USB Schnittstelle
- Integrierter Timer und Kalender für die Datenaufzeichnung
- max. Stromleiteraufnahme für Strommesszange: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm,
  PCE-3007 ca. 170mm

Spezifikation

Wechselspannung AC
Messbereich  20 ... 500 V
Genauigkeit  ±0,5 % ±5 Digits

Wechselstrom AC
Messbereich  0,04 ... 1 A
Genauigkeit  ±0,5 % ±0,05 A
Überlast  Überlastschutz AC 200 A

Phasenwinkel
Messbereich  -180 ... +180 °
Genauigkeit  ±1 °

Leistungsfaktor
Messbereich  0 ... 1
Genauigkeit  ±0,04

Frequenz
Messbereich  45 ... 65 Hz
Auflösung  0,1 Hz
Genauigkeit  0,1 Hz

Allgemeine technische Daten
Messfunktionen  HOLD
Frequenz  50 ... 60 Hz
Display Typ  LCD mit Beleuchtung
Displaygröße  4,9 Zoll
Speichermedium  Interner Speicher
Speicherkapazität  52420 Werte
Speicherintervall von  2 s
Speicherintervall bis  3000 min.
Schnittstelle  RS232, USB
Norm(en)  IEC 61010
Maximaler Leitungsdurchmesser  170 mm
Sicherheitsstandard  CAT III 600 V
Menüsprache  Englisch (US)
Spannungsversorgung  12V
Steckertyp  Gerät-Eurostecker
Akku/Batterie  8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität  3000 mAh
Betriebsbedingungen  -10 ... 50 °C , 0 ... 75 % r. F.
Lagerbedingungen  -20 ... 60 °C , 0 ... 75 % r. F.
Abmessungen ( L x B x H )  257 x 155 x 57 mm
Weitere Abmessungen  Strommesszange PCE-3007 130 x 80 x 43 mm
Gewicht  1160 g
Weitere Gewichte  Strommesszange PCE-3007 410g

Lieferumfang

1 x 3 Phasen Energiemessgerät PCE-830-3-ICA
3 x Stromzange PCE-3007 (3000A)
4 x isolierte Abgreifklemme
4 x Sicherheitsmessleitung je 3m lang
8 x Batterie
1 x Netzadapter
1 x Tragetasche
1 x USB PC- Kabel
1 x Software (englischsprachig)
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat

Dokumente / Downloads

ETIM-Spezifikation

Netz- und Leistungsanalysator
digital
4
3
mit Stromzangen/Zangenadapter
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Netz/Akku
20 V
600 V
