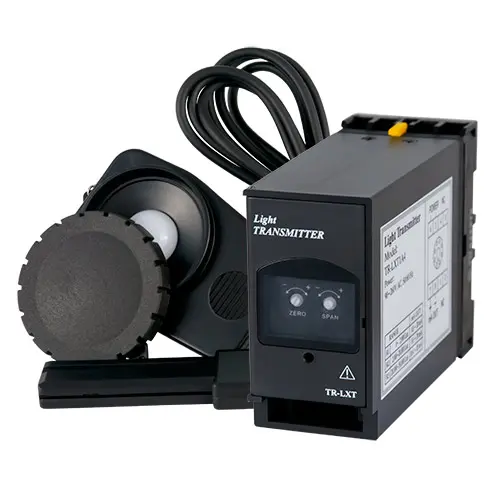

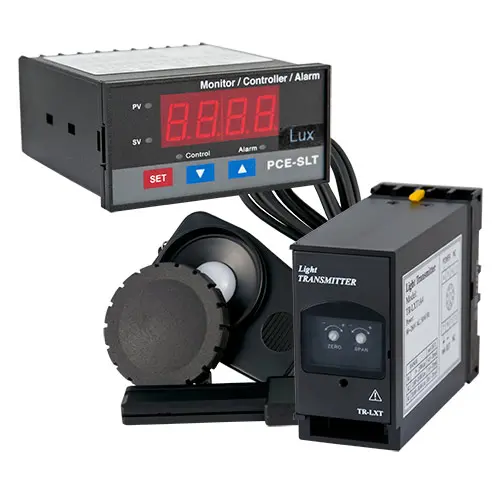

Die Luxwarnanlage besteht aus einem Messsensor mit Handgriff und einem Wandhalter an 1,5 m Kabel, einem Lichttransmitter und einer Digitalanzeige. Der wesentliche Einsatzbereich dieser Luxwarnanlage liegt in der kontinuierlichen Lichtmessung und Lichtüberwachung von Fotolaboren und Produktionsräumen (z.B. Lebensmittel- oder Medikamentenherstellung ...). Die Digitalanzeige hat einen Relais-Ausgang zur Ansteuerung von Alarmhupen oder Blinklichtern zur optischen oder akustischen Warnung und einen Regelausgang.
Der Grenzwert für den Alarmausgang kann an der Anzeige programmiert werden. Ebenfalls kann das analoge Ausgangssignal zur Steuerung von Fensterklappen ... verwendet werden oder die Signale des Transmitters auf einem Logger gespeichert, ausgewertet und dokumentiert werden. Das Schallwarngerät ist sehr einfach anzuschließen und über 240 V Netzstrom betreibbar.
| Luxsensor | |
| Messbereich | 0 ... 50000 Lux in drei Bereichen |
| Auflösung | 0,1 lx / 1 lx |
| Genauigkeit | ±5 % der Ablesung |
| Sensor | Photo Diode mit Farbkorrekturfilter nach C.I.E. |
| Versorgung | über Transmitter |
| Kabellänge (Sensor zu Transmitter) | 1,5 m |
| Umgebungsbedingungen | max. 80 % relative Feuchtigkeit / 0 ... +50 °C |
| Gehäusematerial | ABS-Plastik |
| Transmitter | |
| Gehäuse | ABS-Plastik |
| Versorgung | 90 … 260 ACV |
| Kalibrierung | einstellbar über Madenschrauben |
| Ausgang | 4 ... 20 mA |
| Schutzart | IP 54 |
| Umgebungsbedingungen | max. 85 % relative Feuchtigkeit / 0 ... +50 °C |

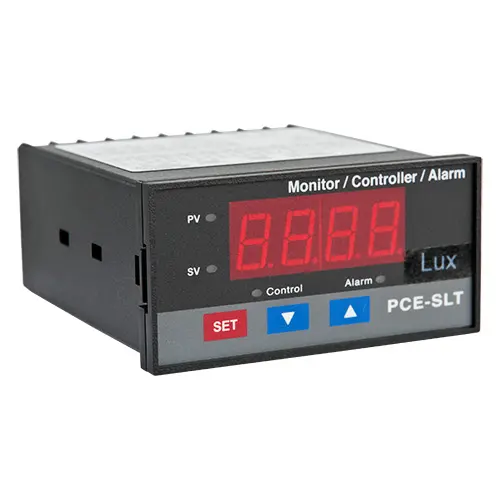

| Digitalanzeige | |
| Eingangssignal vom Transmitter | 4 – 20 mA |
| Anzeige | -1999 ... 9999 (1 ... 3 Nachkommastellen, je nach Messwert/ vom Anwender auswählbar) |
| Programmierdaten (Kommastelle, Grenzwert...) | werden im Gerät gespeichert |
| Regelausgang | 3-Punkt (Com, NO, NC) |
| Alarmausgang | Relaisausgang: 5 A / 240 VAC |
| Versorgung | 90 ... 260 ACV / 50 ... 60 Hz |
| Dimensionen/ Schalttafelausschnitt nach DIN | 92 (+0,8) mm x 45 (+0,5) mm |
| Gewicht | ca. 250 g |
| Umgebungsbedingungen | max. 85 % relative Feuchtigkeit / 0 ... +50 °C |
| Schutzart | IP 65 |
ISO- Kalibrierzertifikat, z.B. zum Einhalten Ihrer DIN ISO 9000. Hierzu geben wir das Messgerät in unser hauseigenes Kalibrierlabor. Sie als Auftraggeber, die Messwerte und die Seriennummer werden in diesem ISO- Kalibrierzertifikat festgehalten.
