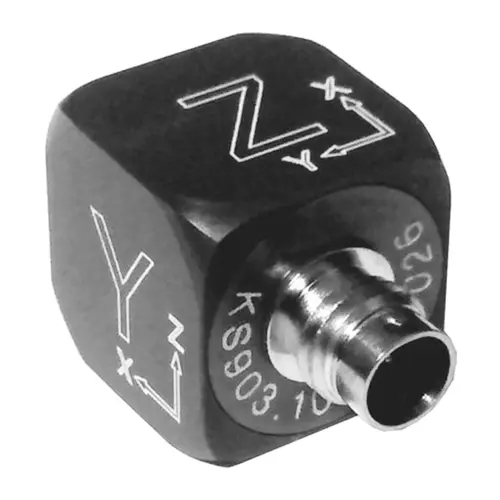

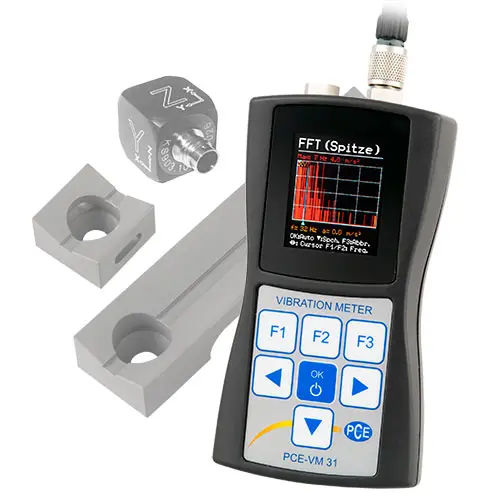

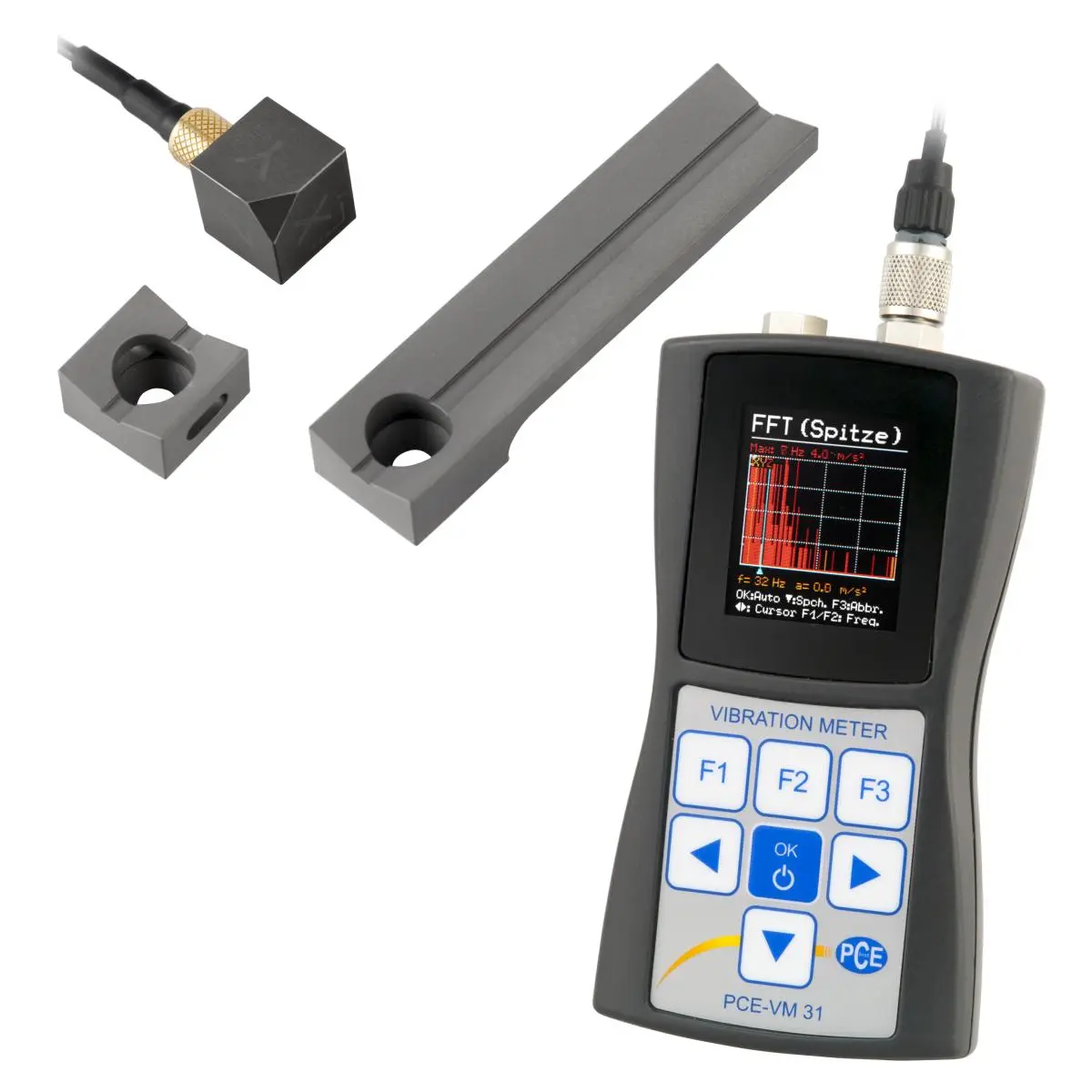

Das Schwingungsmessgerät PCE-VM 31-HA wurde entwickelt, um Humanschwingungen am Arbeitsplatz zu analysieren. So können mit dem Schwingungsmessgerät Hand-Arm- Schwingungsmessungen nach ISO 5349 durchgeführt werden. Dazu verfügt das Schwingungsmessgerät über einen Triaxial-Beschleunigungsaufnehmer, der mit Handgriffadaptern an der entsprechenden Stelle befestigt werden kann. Zudem können mit den passenden Sensoren auch Schwingungsmessungen an Maschinen durchgeführt werden. Hierbei kann das Schwingungsmessgerät die Parameter Geschwindigkeit, Beschleunigung und Weg bestimmen.
Auch SEAT-Messungen können mit einem speziellen Sensor durchgeführt werden. Insgesamt verfügt das Schwingungsmessgerät PCE-VM 31-HA über 4 Low-Power-IEPE- Eingänge mit TEDS-Unterstützung zum Anschluss von Sensoren. Die gemessenen Werte können unter anderem als gleitender bzw. Intervall-Effektivwert, Vektorsumme oder Schwingungsdosis angezeigt werden. Der integrierte Flash-Speicher bietet genug Platz für bis zu 10.000 Messwertdatensätze bzw. bis zu 1.000 FFTs. Über die USB-Schnittstelle können die Daten zudem an einen PC übertragen werden. Dort können sie z.B. mit Excel weiter ausgewertet werden.
Messbereich | Sensor mit 1 mV/(m/s²) | Sensor mit 10 mV/(m/s²) |
Beschleunigung | 1100 m/s² | 110 m/s² |
Geschwindigkeit | 100 ... 10.000 mm/s (1 kHz/1 Hz) | 10 ... 1.000 mm/s (1 kHz/1 Hz) |
Weg (Spitzenwerte) | 250 ... 15.000 µm (5 Hz/250 Hz) | 25 ... 1.500 µm (5 Hz/250 Hz) |
Anzeigeauflösung (1 / 10 mV/(m/s²)) | ||
Beschleunigung | 0,01 m/s² | |
Geschwindigkeit | 0,1 mm/s | |
Weg | 1 µm | |
Linearitätsbereich | > 75 dB für ±6 % Fehler | |
Rauschen | < 0,003 m/s² | |
Eingänge | 4 Low-Power-IEPE-Eingänge; 0,7 mA / 17 V; TEDS- Unterstützung, IEEE1451.4, Template 25 | |
Sensorempfindlichkeit | 0,8 - 120 mV/(m/s²) | |
Anzeigegrößen Humanschwingung (Beschleunigung) | Intervall-Effektivwert Vektorsumme max. gleitender Effektivwert (MTVV) Schwingungsdosis (VDV) | |
Anzeigegrößen Beschleunigung, Geschwindigkeit, Weg | gleitender Effektivwert max. Effektivwert Vektorsumme Spitzenwert Maximal-Spitzenwert | |
Filter | Bewertungsfilter: Wb, Wc, Wd, Wh, Wj, Wk, Wm unbewertet: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K) Beschleunigung: 0,1 - 2000 Hz / 1 - 1000 Hz Geschwindigkeit: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz Weg: 5 - 250 Hz | |
Frequenzanalyse (FFT) | 125 Linien für X/Y/Z, Spitzenwertspektrum der Beschleunigung, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz | |
Speicher | Flash, 10.000 Messwertdatensätze, 1.000 FFts, je mit Datum, Zeit und Kommentar | |
Anzeige | OLED, 128 x 160 Pixel, farbig | |
Schnittstelle | USB 2.0, Full Speed, CDC-Modus (virtueller COM-Port), über Kabel VM2x-USB | |
Batterien | 3 x 1,5 V AAA Batterie bzw. Akku (LR03 oder HR03) | |
Umgebungsbedingungen | -20 ... +60 °C, < 95 % r.F. | |
Abmessungen | 125 x 65 x 27 mm (ohne Steckverbindungen) | |
Gewicht | 140 g |
