Messanschlussadapter für Wallboxen PCE-EVSE 310

Best.Nr.: PCE-EVSE 310
EAN: 4250348732323
332,90 €
396,15 €
Preis zzgl. Versandkosten*
:
4250348732323
PCE-EVSE 310
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

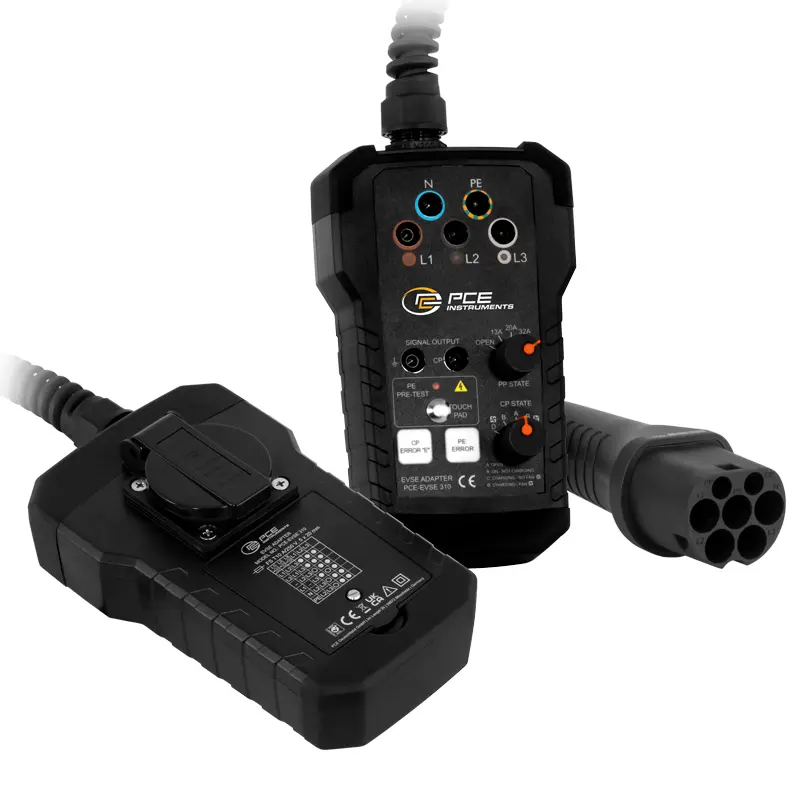

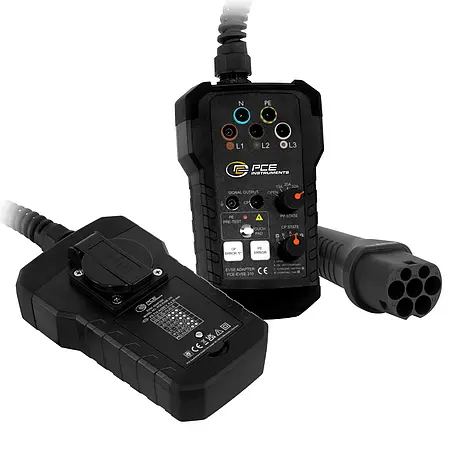

Messanschlussadapter für Wallboxen / Fahrzeugsimulation / Kabelsimulation / CP-Ausgang und Netzsteckdose für Messzwecke / inkl. Transporttasche

Der Messanschlussadapter für Wallboxen ist  für VDE 0100 Tester um Ladestationen (Ladebetriebsart 3) für E-Autos zu prüfen. Dieser Adapter kann mit dem Installationstester PCE-ITE 55B oder mit den meisten anderen üblichen VDE 0100 Testern verwendet werden. Dank der LEDs für die Spannungserkennung an den 3 Phasen kann schnell festgestellt werden wenn ein Installationsfehler vorliegt.

Mit dem PP State Drehschalter kann die Strombelastbarkeit des Ladekabels simuliert werden. Die Strombelastbarkeit wird mit verschiedenen Widerständen im Messanschlussadapter für Wallboxen simuliert, die zwischen PP- und PE-Leitern angeschlossen sind. Mit dem Drehschalter CP State können verschiedene Fahrzeugzustände simuliert werden. Die Fahrzeugzustände werden mit verschiedenen Widerständen simuliert, die zwischen den CP- und PE-Leitern angeschlossen sind.

An die Steckdose kann eine externe Last angeschlossen werden. Dieser Ausgang ist nur für Messzwecke vorgesehen und bietet die Möglichkeit, die Funktion des Stromzählers zu überprüfen. Zudem kann mit dem Messanschlussadapter für Wallboxen auch ein PE-Fehler (Erdschluss) simuliert werden. Der Messanschlussadapter für Wallboxen wird in einer Gerätetasche geliefert. Optional gibt es für Wallboxen mit Typ 1-Anschluss noch einen Adapter.

Merkmale

- PE-Vorprüfung
- Status des Proximity-Pilot PP und des Control-Pilot CP
- Simulation von CP-Fehler „E“ und von PE-Fehler
- Netzsteckdose für Messzwecke
- Sicherheitsmessbuchsen
- optionaler Adapter auf Typ 1
inkl. Typ 2 Stecker

Spezifikation

Testfunktionen
PE Vor-Testja, mit kapazitiver Elektrode
PP Simulationoffen, 13 A, 20 A, 32 A, 63 A
CP StatusA, B, C, D
CP Fehler "E"E
PE Fehler / ErdungsfehlerJa

Allgemeine technische Daten
AnschlüsseL1, L2, L3, N, PE
Anschlüsse Zusatzinformation  max. 230V (1-Phase) / 430V (3-Phasen) ; 50 / 60Hz
10A / 250 V
Typ 2 Stecker fest am Kabel
(für Typ 1 optionaler Adapter erforderlich)
Norm(en)IEC62196-2 Typ 2 Stecker
Kabellänge25 cm
SicherheitsstandardCAT II / 300V
Netzsteckdosemax. 250 V; 50/60 Hz; 10 A
Ausgänge2 St. 4mm Buchsen (Signalausgangsklemmen)
Sicherung(en)Netzsteckdose T10A/250V
Schutzklasse (Gerät)IP40
Gewicht643 g
Abmessungen (L x B x H)600 x 105 x 73 mm
Betriebsbedingungen0 ... 40 °C , 80 % r.F
Lagerbedingungen-10 ... 50 °C , 80 % r.F
Sprachen der AnleitungDeutsch, Englisch

Lieferumfang

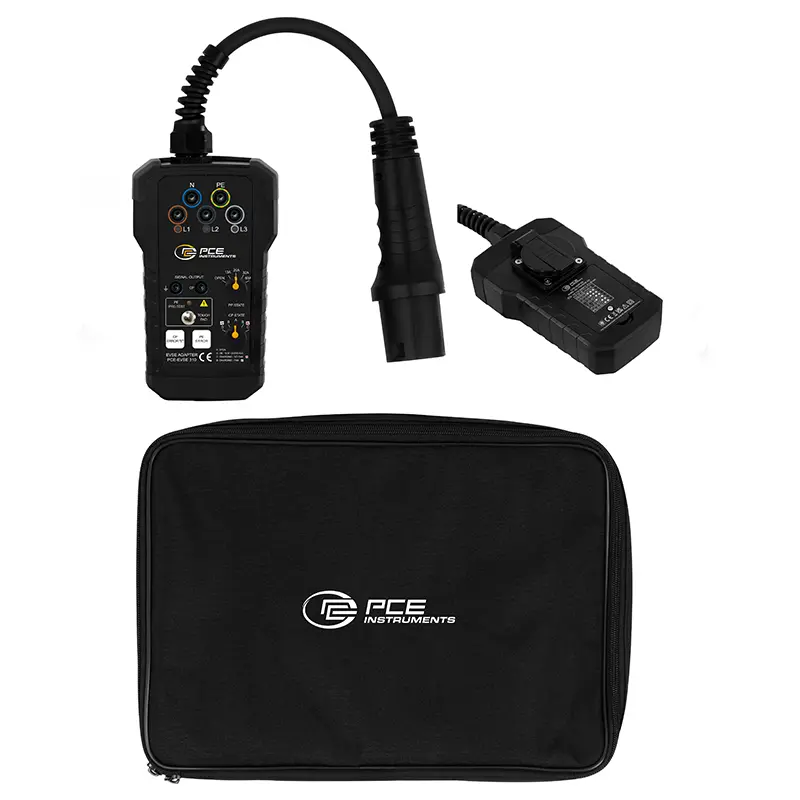

1 x Messanschlussadapter für Wallboxen PCE-EVSE 310
1 x Bedienungsanleitung
1 x Transporttasche
1 x Typ 2 Stecker
