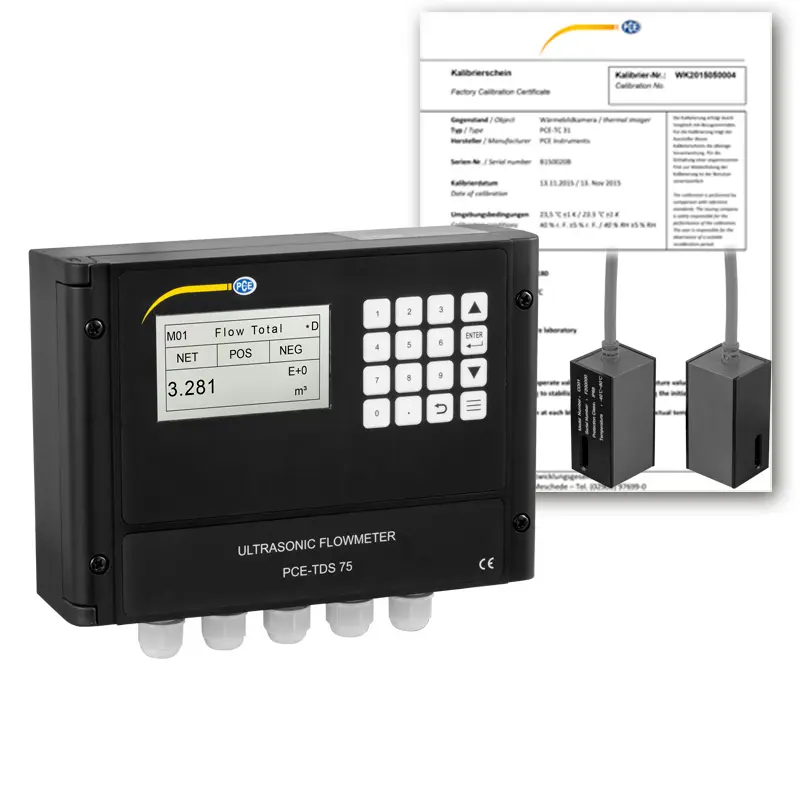

Medidor de caudal PCE-TDS 75-ICA incl. certificado de calibración ISO

Referencia: PCE-TDS 75-ICA

GTIN (EAN): 4250348726902

Accessory

Gel de acoplamiento para alta temperatura

COP$ 741.750

Gel de acoplamiento TT-GEL

COP$ 149.250

Certificado de calibración ISO (trazable) CAL-PCE-TDS-ISO

COP$ 2.811.750

Descripción

Medidor de caudal de instalación fija / Diferentes posibilidades de conexión para procesos / Precisión de 1 % / Para tuberías con un diámetro máx. de 1200 mm / Mide el caudal y la velocidad de flujo en agua / Incl. certificado de calibración ISO

El medidor de caudal es un instrumento de medición de instalación fija. Con este medidor de caudal puede determinar el caudal de líquidos en tuberías. Puede montar los sensores del medidor de caudal directamente sobre la tubería sin la necesidad de tener que cortarla. Gracias ello es posible montar este medidor de caudal mientras el sistema está en funcionamiento.

Otra particularidad del medidor de caudal son las diferentes salidas. El medidor de caudal permite convertir el caudal en una señal analógica de 4-20 mA. A través de la salida de impulsos (OCT) puede transferir desde el medidor de caudal cualquier valor de medición. Adicionalmente puede obtener los valores de medición a través de las salidas Modbus RS-232 y RS-485. Esto le permite integrar el medidor de caudal directamente en un controlador de procesos.

Características

- Medición continua

- Apto para tuberías con un diámetro de 25 a 1200 mm (1 ... 48 pulgadas)

- Preajuste de 9 diferentes materiales de tubería

- Apto para tuberías revestidas

- Medición de la velocidad de flujo: 0,03 ... 5,00 m/s

- Caudal en m³/h, otras unidades seleccionables

- Velocidad de flujo en m/s

- Salida analógica 4-20 mA

- Salida relé

- Salida de impulsos

- Comunicación por RS-232 y RS-485

- Protección unidad base: IP65, sensores: IP68

- Temperatura del fluido: 0 ... 80 °C

- Calibración del punto cero

- Factor de escala para el ajuste

- Recuperación de datos por día, mes o año

- Incluye certificado de calibración ISO

Especificaciones

Rango	±0,03 ... ±5 m/s (±0,09 ... ±16 ft/s)
Precisión	±1 % del valor
Repetibilidad	0,2 %
Diámetro tubería	25 ... 1200 mm (1 ... 48 ")
Líquido de medida	Agua
Salida analógica	0/4 ... 20 mA (carga máx. 750 Ω)
Salida de impulsos	0 ... 9999 Hz OCT (posibilidad de ajustar los límites de frecuencia)
Salida relé	1 A con 125 V AC
	2 A con 30 V DC
	Frecuencia máxima: 1 Hz
Interfaz	RS-232 / RS-485
Alimentación	10 ... 36 V DC
Potencia absorbida	1 A
Pantalla	LCD, 256 x 128 píxeles, con iluminación de fondo
Condiciones ambientales base	-40 ... +60 °C / 0 ... 99 % H.r., sin condensación
Condiciones ambientales sensor	-40 ... +80 °C / 0 ... 99 % H.r., sin condensación
Material carcasa base	PC/ABS
Protección base	IP 65
Protección sensor	IP 68
Longitud cable	9 m, 30 ft
Dimensiones	220 x 180 x 64 mm
Peso	807 g
