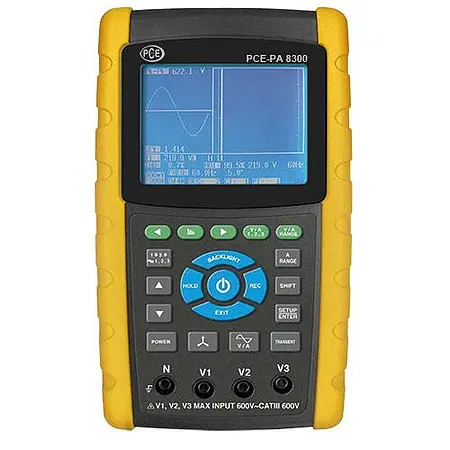

Especificaciones eléctricas |
Medición de tensión (AC V) |
Rango de medición | Resolución | Precisión |
10 V ... 600 V (fase a neutro) 10 V ... 600 V (fase a fase) | 0,1 V | ±(0,5 % + 0,5 V) |

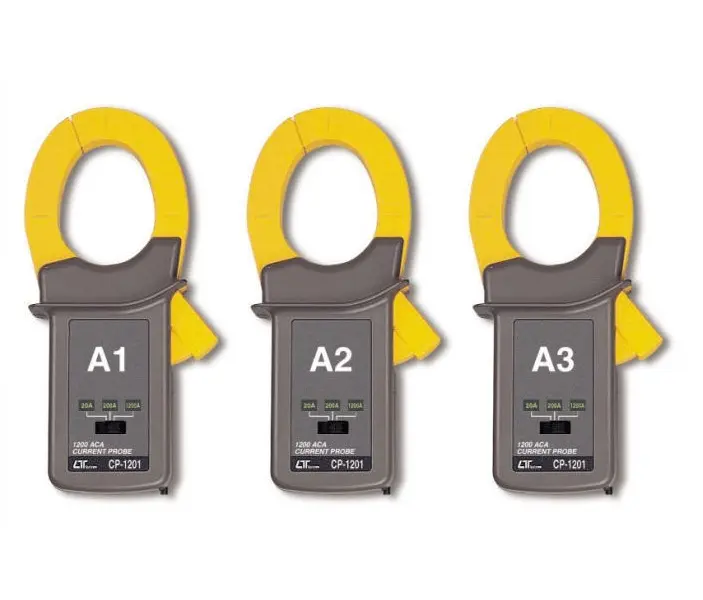

Medición de corriente (AC A) con Set 1 |
Rango de medición | Resolución | Precisión |
20 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) | ±(0,5 % + 0,1 A) |
200 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) |
1200 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) |
Potencia activa |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
100 ... 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
1 ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
Potencia aparente |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
10 ... 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
100 ... 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
1 ... 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
Potencia reactiva |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
Energía activa |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
10 ... 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
100 ... 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
1 ... 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
Energía aparente |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
1 ... 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
Energía reactiva |
Rango de medición | Resolución | Precisión |
0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
10 ... 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
100 ... 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
1 ... 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
Factor de potencia |
Rango de medición | Resolución | Precisión |
0 ... 1 | 0,01 | ± 0,04 |
Ángulo de fase |
Rango de medición | Resolución | Precisión |
-180° ... 180° | 0,1° | ± 1° |
Frecuencia |
Rango de medición | Resolución | Precisión |
45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz |
Armónicos de tensión alterna a 50/60 Hz |
Rango de medición | Resolución | Precisión |
Orden 1 ... 20 | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 10 dígitos) |
Orden 21 ... 30 | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 20 dígitos) |
Orden 31 ... 50 | 0,1 V 0,1 % | No especificada |
Armónicos de corriente alterna a 50/60 Hz |
Rango de medición | Resolución | Precisión |
Orden 1 ... 20 | 0,1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 10 dígitos) |
Orden 21 ... 30 | 0,1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 20 dígitos) |
Orden 31 ... 50 | 0,1 A 0,1 % | No especificada |

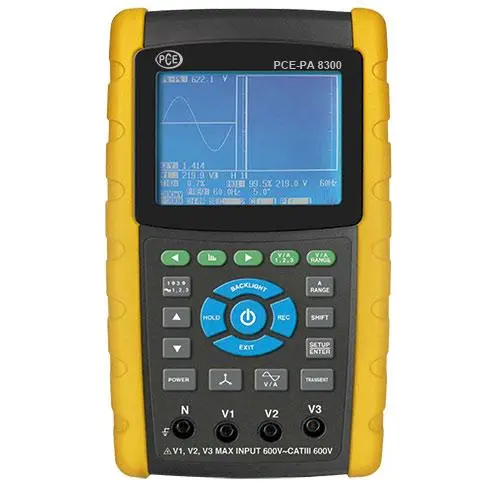

Especificaciones técnicas generales |
Pantalla | LCD de 3,7 " (320 x 240 píxeles) con iluminación de fondo |
Estándar de seguridad | IEC1010CAT III 600 V |
Impedancia de entrada AC V | 10 MOhmios |
Frecuencia de funcionamiento de las pinzas de corriente | 40 Hz ... 1 kHz |
Frecuencia de funcionamiento de las pinzas de corriente comprobadas | 45 Hz ... 65 Hz |
Protección de sobrecarga | AC V AC A | 720 V RMS 1300 A con pinzas de corriente |
Memoria | Tarjeta SD |
Intervalo de registro | 1 segundo |
Función de registrador de datos | Registro en tiempo real en tarjeta SD |
Cuota de registro | 2 ... 7200 segundos |
Salida de datos (visualización en tiempo real desde un PC) | Mediante USB o RS-232, según el cable de conexión |
Temperatura de funcionamiento | 0 ... +50 °C |
Humedad ambiental permitida | < 80 % H.r. |
Alimentación | 8 x pilas 1,5 V AA Adaptador de red de 9 V |
Consumo | Medidor: 300 mA DC Pinzas de corriente: 34 mA DC |
Diámetro máx. del cable | 50 mm |
Dimensiones | Medidor: 225 x 125 x 64 mm Pinzas de corriente: 210 x 64 x 33 mm Mordaza: 86 mm (exterior) |
Peso | Medidor: 948 g (con las pilas puestas) Pinzas de corriente: 467 g (con el cable) |
