Acelerómetro

[zoom]

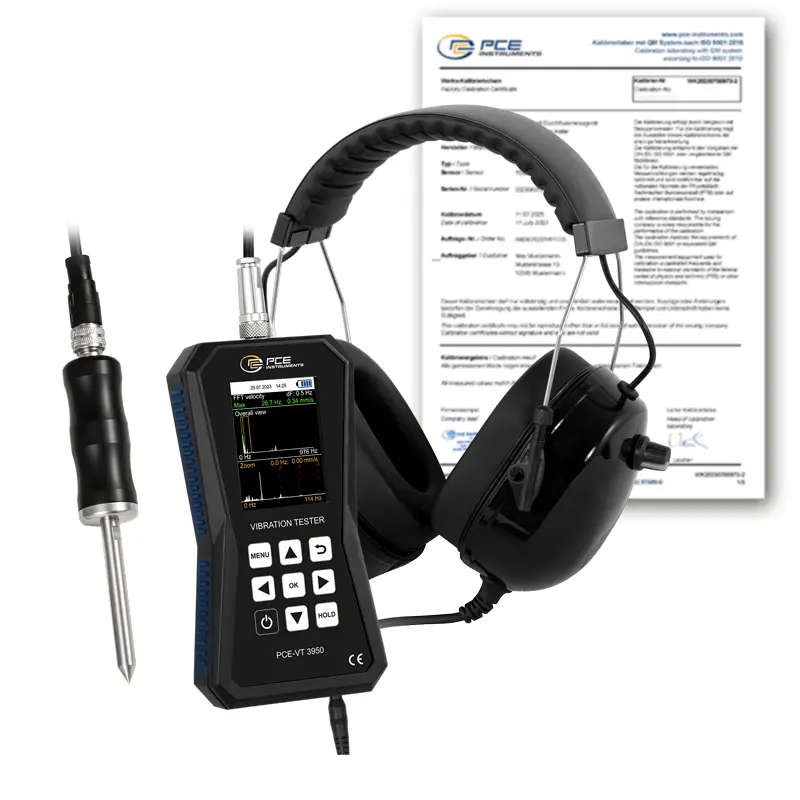

Acelerómetro PCE-VT 3950S-ICA incl. certificado de calibración ISO

Referencia: PCE-VT 3950S-ICA

GTIN (EAN): 4250348732996

Accessory

Certificado de calibración ISO para vibraciones

306.578 CLP$

Soporte para imán PCE-VT 3xxx MAGNET 40

178.778 CLP$

Calibrador de vibraciones PCE-VC21

5.679.858 CLP$

Adaptador de red USB NET-USB-EU

15.478 CLP$

Cable en espiral de 1,5 m para la serie PCE-VT 3xxx

92.158 CLP$

Sensor de vibración con mango para la serie PCE-VT 3xxxS

396.038 CLP$

Soporte para imán PCE-VT 3xxx MAGNET 35

63.758 CLP$

Soporte para imán PCE-VT 3xxx MAGNET 8.5

178.778 CLP$

Soporte para imán PCE-VT 3xxx MAGNET 18

178.778 CLP$

Soporte para imán PCE-VT 3xxx MAGNET 25

56.658 CLP$

Calibrador para el medidor de vibración PCE-VC20

3.738.718 CLP$

Sensor de vibración de repuesto PCE-VT 3xxx SENSOR

271.078 CLP$

Soporte magnético PCE-VT-VMH

46.718 CLP$

Sensor de aguja para vibraciones PCE-VT NP

65.178 CLP$

Descripción

Acelerómetro con memoria interna / Rutas de medición / Acumulador recargable / Software para el análisis de datos / Interfaz para PC / Rango de medición hasta 399,9 m/s² / Auriculares incluidos / Incl. certificado de calibración ISO

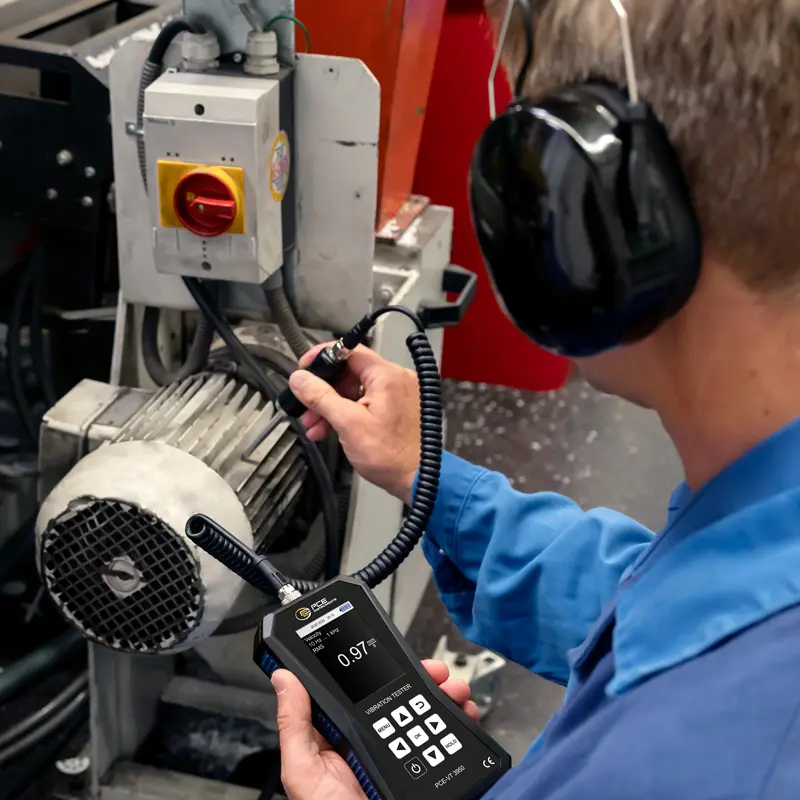

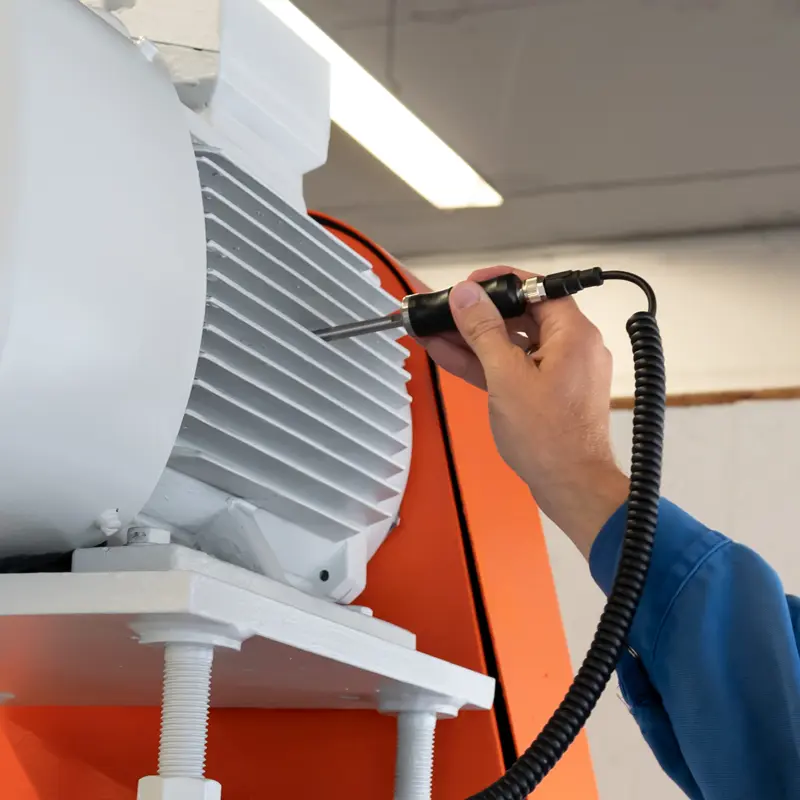

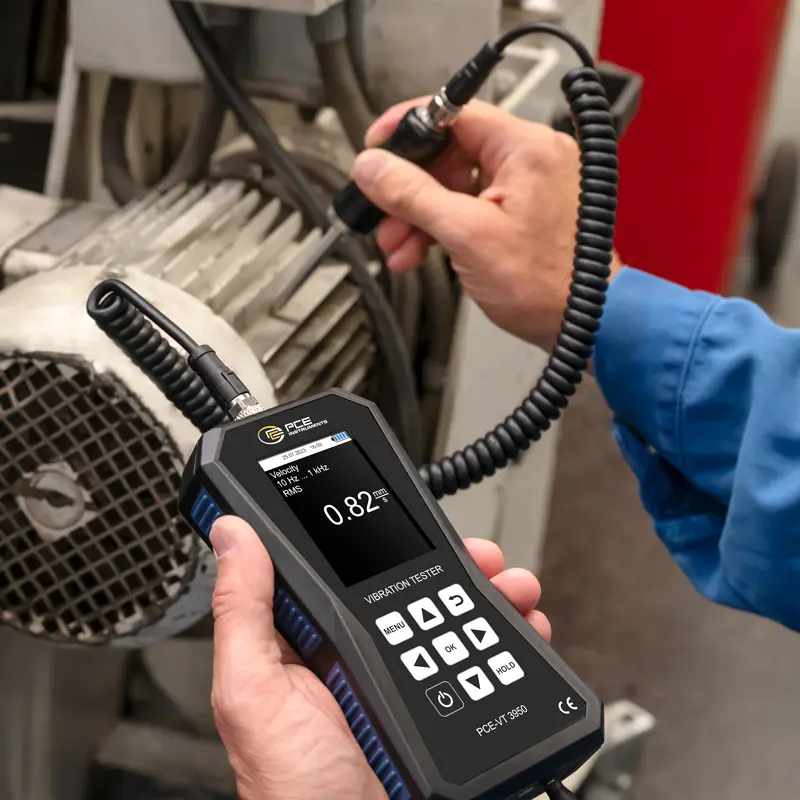

El acelerómetro es un dispositivo ideal para la comprobación de piezas que vibran, máquinas e instalaciones. El sensor externo del acelerometro puede medir la aceleración hasta 399,9 m/s² (rango: 0,0 ... 399,9 m/s²), la velocidad hasta 399,9 mm/s (rango: 0,00 ... 399,9 mm/s) y el desplazamiento hasta 3,9 mm (0,000 ... 3,9 mm). Los parámetros de medición del acelerómetro son RMS, pico, pico-pico y factor de cresta. Otra función del acelerometro es la valoración automática según la norma ISO 10816-3. Es decir que este acelerómetro puede indicar el estado actual de la vibración de una máquina indicando los umbrales permitidos. El acumulador LiPo con una capacidad de 2500 mAh se carga a través de la interfaz del acelerometro.

Además del modo de medición normal también tiene a disposición el modo de medición FFT. En el modo FFT se calcula e indica el espectro de la frecuencia de la medición de velocidad o aceleración. Una gráfica le permite visualizar en una vista general las líneas FFT calculadas de toda la banda de frecuencia. Simultáneamente puede ampliar la visualización para ver las líneas individuales.

Otra función adicional son las rutas de medición. Las rutas de medición han sido desarrolladas para realizar mediciones periódicas en el mismo punto. Esto permite realizar una medición ordenada de diferentes puntos de medición. Gracias a todas estas funciones este acelerometro se utiliza sobre todo para trabajos de reparación y mantenimiento.

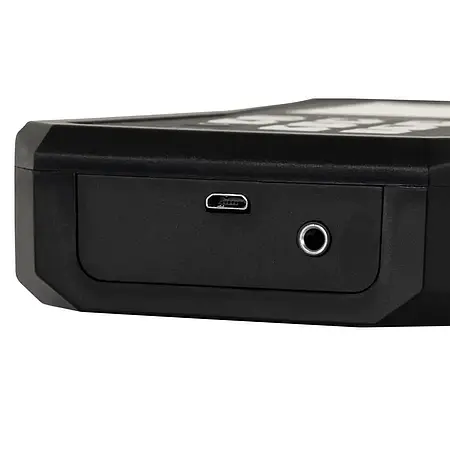

La memoria interna del acelerómetro permite almacenar los diferentes valores de medición. A través de la interfaz micro USB del acelerometro puede transferir los valores a un ordenador. El software del acelerómetro permite analizar los datos de forma gráfica o como valores numéricos en una tabla. Puede exportar los valores en formato CSV. Para mantener actualizado el acelerometro puede actualizar el Firmware del dispositivo a través del software.

Características

- Para la medición móvil de las vibraciones

- Rango hasta 399,9 m/s²

- Análisis FFT

- Medición de la ruta

- Registro de datos manual

- Evaluación automática de la ISO 10816-3

- Memoria interna

- Pantalla LCD 2,48"

- Acumulador recargable

- Interfaz micro-USB

- Auriculares incluidos

- Incl. certificado de calibración ISO

Especificaciones

Rango de medición	Aceleración
	0,0 ... 399,9 m/s²
Resolución	0,1 m/s²
Precisión @ 160 Hz	±2 %
Rango de frecuencia	10 Hz ... 10 kHz
	1 kHz ... 10 kHz

Rango de medición	Velocidad
	0,00 ... 399,9 mm/s
Resolución	0,1 mm/s
Precisión @ 160 Hz	±2 %
Rango de frecuencia	10 Hz ... 1 kHz

Rango de medición	Tacómetro
	600 … 50000 RPM

Aceleración FFT	10 Hz … 8 kHz
Velocidad FFT	10 Hz … 1 kHz
Precisión @ 160 Hz	±2 %
Número de líneas FFT	2048
Rutas de medición	100 rutas con 100 máquinas cada una y con
	100 puntos de medición y 1000 valores cada uno

Rango de medición	Desplazamiento
	0,000 ... 3,9 mm
Resolución	1 µm
Precisión @ 160 Hz	±2 %
Rango de frecuencia	10 Hz ... 200 Hz

Parámetros de medición	RMS, Peak, Peak-Peak
	Factor cresta (Crest-Faktor)
Memoria manual	99 archivos para 50 valores cada uno
Registro automático	Diferentes modos para iniciar y parar la medición
	Cuota de registro: 1 s … 12 h
	50 puestos de memoria para 43 200 valores
Unidades	Ajustable: métrico / imperial
Pantalla	LCD de 2,8"
Idiomas del menú	Alemán, chino, francés,
	español, italiano, holandés,
	portugués, turco, polaco,
	ruso, chino, japonés
Alimentación	Interno: Acumulador LiPo (3,7 V, 2500 mAh)
	Externo: USB 5 VDC, 500 mA
Autonomía	Aprox. 15 … 20 h (según el brillo de la pantalla)
Condiciones ambientales	Temperatura: -20 ... +65 °C
	Humedad: 10% … 95% H.r., sin condensación
Tipo de protección	IP52
Dimensiones	165 x 85 x 32 mm
Peso	239 g

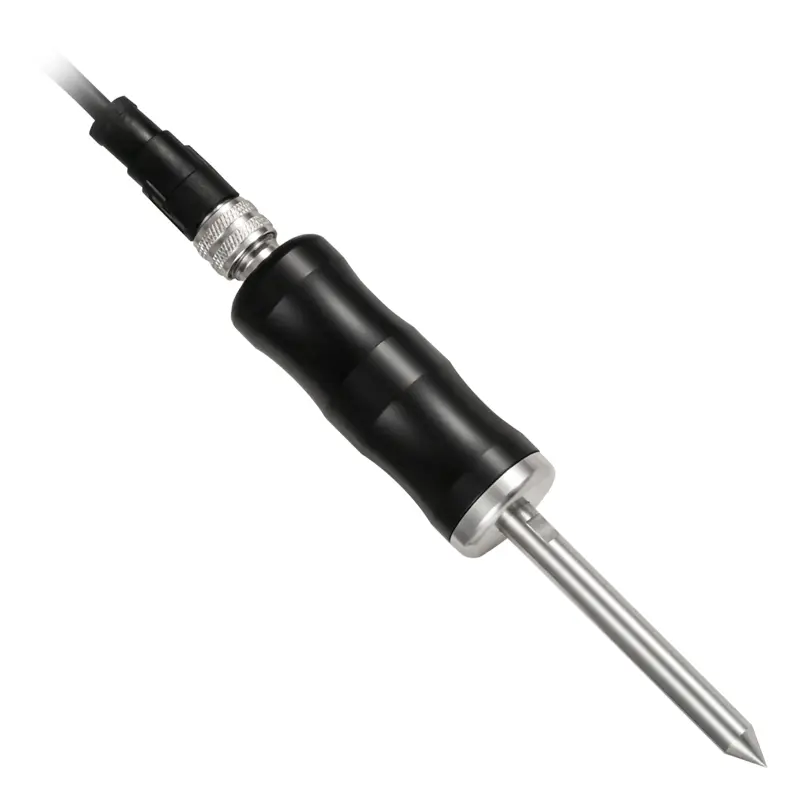

Datos técnicos del sensor de vibración
Frecuencia de resonancia	24 kHz
Sensibilidad	≤ 5%
Límite de rotura	5000 g (Peak)
Temperatura operativa y de almacenamiento	-55 °C … +150 °C
Material carcasa	Acero inoxidable
Rosca de sujeción	¼ - 28“
Dimensiones	Ø 29 x 81 mm
Peso (sin cable)	119 g
