Especificaciones técnicas | |

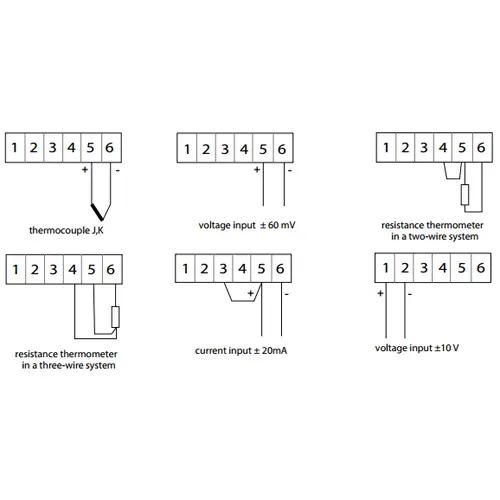

Entradas | Pt100: -100 ... 850 °C (± 0,2 % FS + 1 dígito) Tipo J: -100 ... 1200 °C (± 0,2 % FS + 1 dígito) Tipo K: -100 ... 1370 °C (± 0,2 % FS + 1 dígito) Corriente: -20 ... 20 mA (± 0,2 % FS + 1 dígito) Tensión: -60 ... 60 mV (± 0,2 % FS + 1 dígito) Tensión: -10 ... 10 V (± 0,2 % FS + 1 dígito |

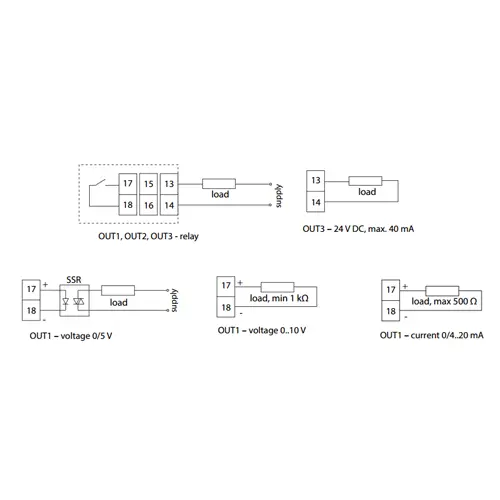

Salidas | Relé: Contacto de cierre / 230 V 5 A SC Corriente: Continuo 0/4 ... 20 mA; Carga: máx. 500 Ω Tensión: 0 .. 10 V; Impedancia: mín. 1 kΩ Salida lógica: 0/5 V; máx 30 mA Alimentación sensor: 24 V / 40 mA DC |
Interfaz | RS-485 Protocolo: Modbus RTU Modo: 8N2, 8E2; 8O1, 8N1 Baudrate: 4800; 9600; 19200, 38400, 57600 |
Pantalla | OLED 128 x 64 píxeles |
Dimensiones | 53 x 110 x 60,5 mm |
Montaje | Sobre raíl de 35 mm |
Peso | 200 g |
Grado de protección | Parte frontal: IP30 Porte posterior: IP20 |
Alimentación | 22 ... 60 V AC / 20 ... 60 V DC 60 ... 253 V AC / 60 ... 300 V DC |
Condiciones ambientales operativas | -10 ... +55 °C / < 95 % H.r. |
Condiciones de almacenamiento | -25 ... 70 °C / sin condensación |
Dirección montaje | Vertical |
Tiempo de calentamiento | 15 minutos |
Tolerancia electromagnética | EN61000-6-2 EN61000-6-4 |
Grado de suciedad | 2 |
Nivel de instalación | III |
Resistencia a tensiones eléctricas | Alimentación: 300 V Entrada de medición: 50 V |
