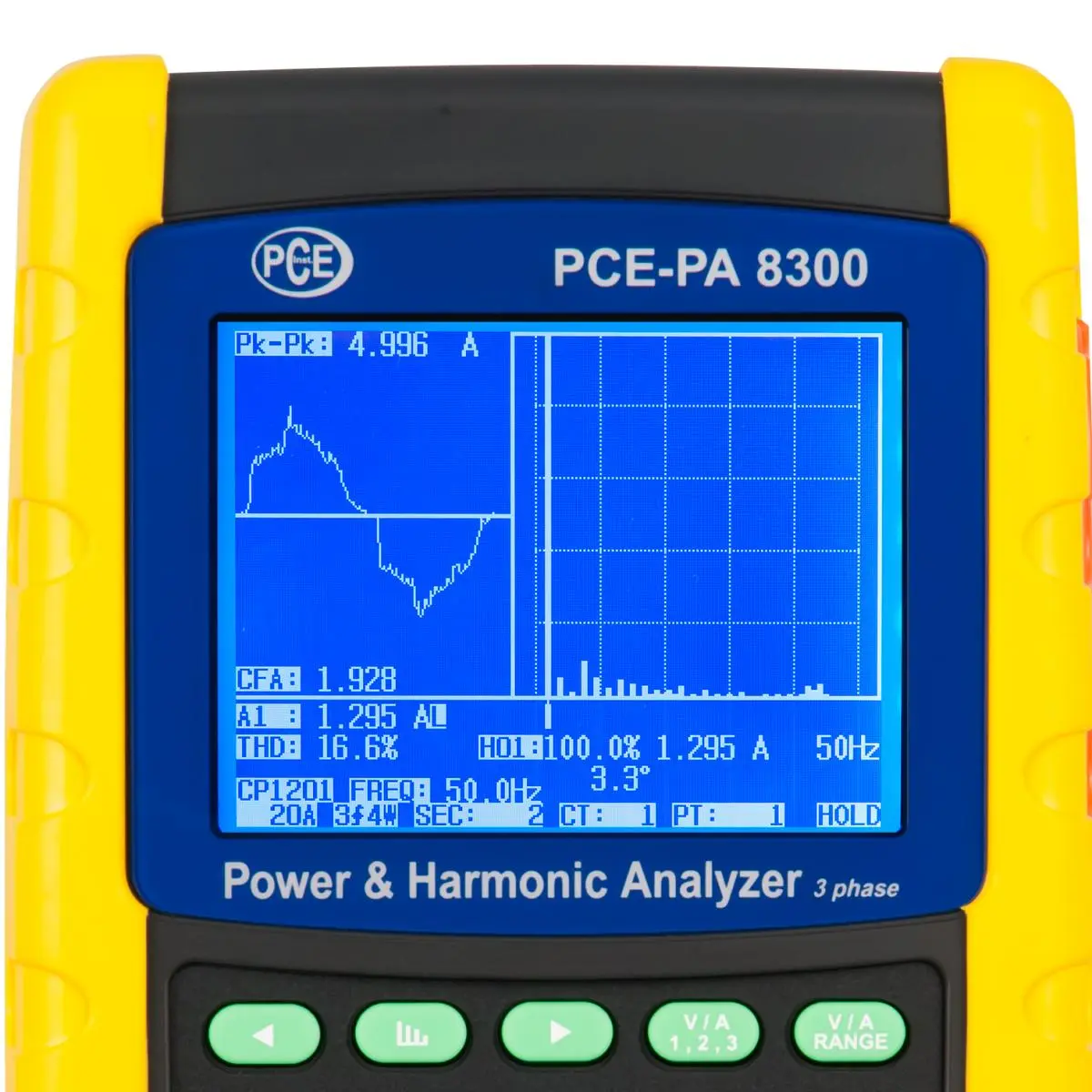

Watímetro Pantalla

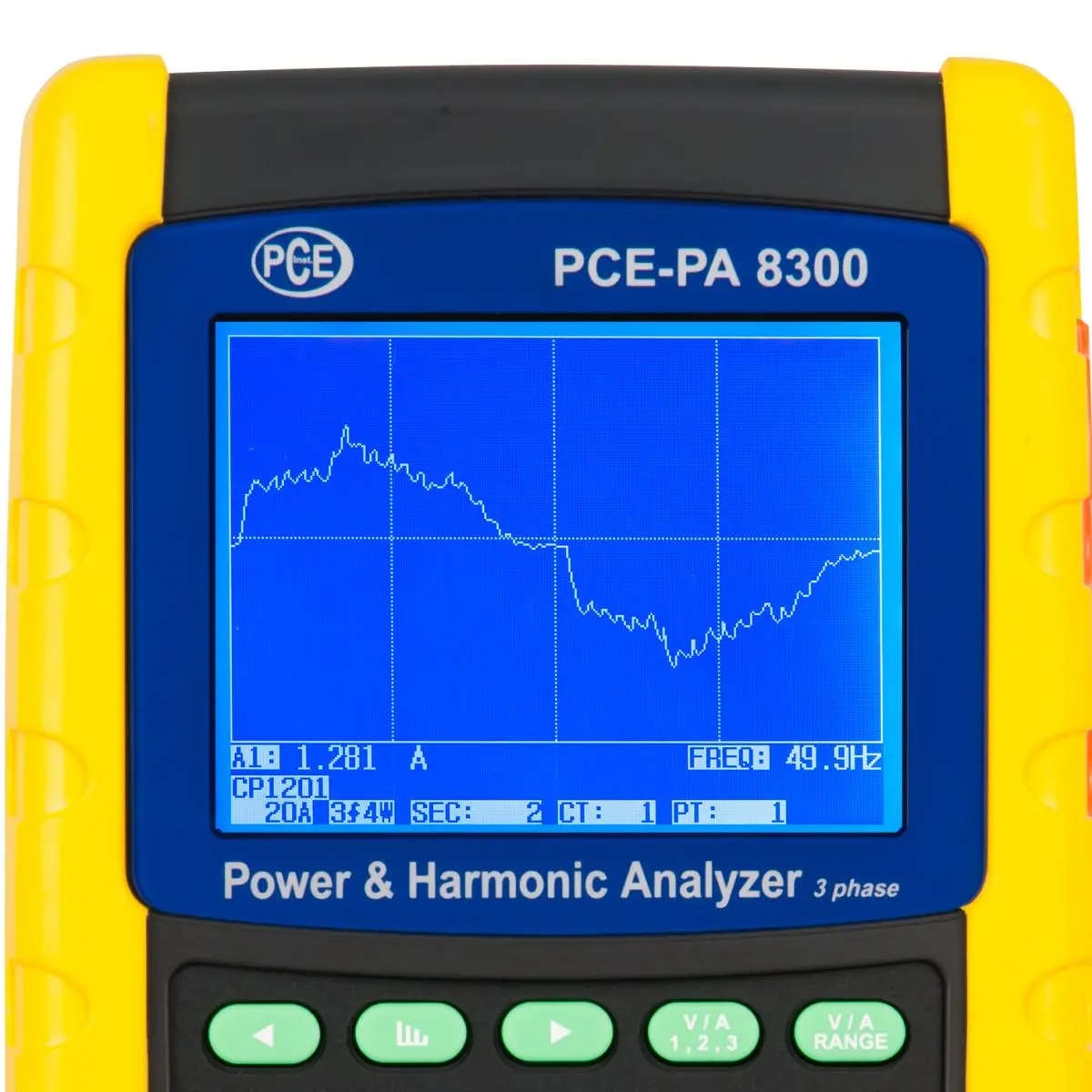

Watímetro Pantalla
Watímetro Vista lateral
Watímetro Pantalla
Watímetro Contenido del envío

Watímetro PCE-PA 8300-2-ICA incl. certificado calibración ISO

Referencia: PCE-PA 8300-2-ICA
GTIN (EAN): 4250348731746
3.519,90 €
4.259,08 €
Precio sin IVA ni gastos de envío (12,95 € + IVA)
:
4250348731746
PCE-PA 8300-2-ICA
Plazo de entrega:15-20 Días
Análisis de armónicos
50 / 60 Hz
–
0 ... 1200 A
3 Canales
10 ... 600 V
0,5 %
Sí
–
USB / RS-232
Sí

Accesorio

Descripción

Watimetro y armónicos y medidor de energía / hasta  3000 A AC /
con tarjeta de memoria SD / pantalla gráfica / diferentes pinzas de corriente / Incl. certificado calibración ISO
El watímetro PCE-PA 8300-2 destaca por su manejo sencillo. Incluye una tarjeta SD para guardar los valores. El watimetro PCE-PA 8300-2 es perfecto para medir la potencia y analizar la red eléctrica. Este watímetro mide hasta 9999 MW. Además, puede detectar con exactitud armónicos hasta el orden 50. Podrá comprobar todos los resultados a través de la pantalla LCD. Con este watimetro podrá detectar cualquier distorsión en la red eléctrica. También podrá programar un intervalo de registro para almacenar los datos en la tarjeta SD. Así, podrá realizar análisis de la potencia y de la red eléctrica con mayor precisión. Esto también le permitirá efectuar registros de larga duración. El watímetro está disponible en dos sets. El watimetro PCE-PA 8300-2 incluye unas pinzas flexibles para 3000 A.

Características

- Analizador de potencia y calidad de red trifásica
- Mide corrientes de hasta 3000 A AC
- Disponible con pinzas hasta 3000 A AC
- Análisis de armónicos
- Mide potencia aparente, activa y reactiva
- Mide el factor de potencia
- Medición de THD
- Compatible con pinzas de otros fabricantes
- Tarjeta de memoria SD
- Intervalo de registro programable
- Mide hasta 600 V AC
- Mide frecuencia y ángulo de fase
- Pantalla gráfica con visualización de armónicos
- Carcasa robusta
- Selección de rango automático (AC V)
- incl. certificado de calibración ISO

Especificaciones

Tensión AC
Rango de medición  10 ... 600 V
Precisión  ±(0,5 % + 0,5 V)
Sobrecarga  720 V RMS

Corriente alterna AC
Rango de medición  0,2 ... 10 A
Resolución  0,001 A
Precisión  ±(0,5 % + 0,1 A)
Sobrecarga  1300 A con pinza de corriente
Rango de frecuencia  40 ... 1000 Hz

Corriente alterna AC
Rango de medición  10 ... 30 A
Resolución  0,01 A
Precisión  ±(0,5 % + 0,1 A)
Rango de frecuencia  40 ... 1000 Hz

Corriente alterna AC
Rango de medición  0,2 ... 100 A
Resolución  0,01 A
Precisión  ±(0,5 % +0,5 A)
Rango de frecuencia  40 ... 1000 Hz

Corriente alterna AC
Rango de medición  100 ... 300 A
Resolución  0,1 A
Precisión  ±(0,5 % +0,5 A)
Rango de frecuencia  40 ... 1000 Hz

Corriente alterna AC
Rango de medición  0,2 ... 1000 A
Resolución  0,1 A
Precisión  ±(0,5 % + 5 A)
Rango de frecuencia  40 ... 1000 Hz

Corriente alterna AC
Rango de medición  1000 ... 3000 A
Resolución  1 A
Precisión  ±(0,5 % +5 A)
Rango de frecuencia  40 ... 1000 Hz

Potencia activa
Rango de medición  0 ... 9,999 kW
Resolución  0,001 kW
Precisión  ±(1 % + 0,008 kW)

Potencia activa
Rango de medición  10 kW
Rango de medición  99,99 kW
Resolución  0,01 kW
Precisión  ±(1 % + 0,008 kW) W

Potencia activa
Rango de medición  100 ... 999,99 kW
Resolución  0,1 kW
Precisión  ±(1 % +0,8 kW)

Potencia activa
Rango de medición  1 ... 9,999 MW
Resolución  0,001 MW
Precisión  ±(1 % + 0,008 MW)

Potencia reactiva
Rango de medición  0 ... 9,99 kVAR
Resolución  0,001 kVAR
Precisión  ±(1 % + 0,008 kVAR)

Potencia reactiva
Rango de medición  10 ... 99,9 kVAR
Resolución  0,01 kVAR
Precisión  ±(1 % +0,08 kVAR)

Potencia reactiva
Rango de medición  100 ... 999,99 kVAR
Resolución  0,1 kVAR
Precisión  ±(1 % + 0,8 kVAR)

Potencia reactiva
Rango de medición  1 ... 9,99 MVAR
Resolución  0,001 MVAR
Precisión  ±(1 % +0,008 MVAR)

Ángulo de fase
Rango de medición  -180 ... +180 °
Resolución  0,1 °
Precisión  ±1 °

Potencia aparente
Rango de medición  0 ... 9,999 kVA
Resolución  0,001 kVA
Precisión  ±(1 % + 0,008 kVA)

Potencia aparente
Rango de medición  10 ... 99,99 kVA
Resolución  0,01 kVA
Precisión  ±(1 % + 0,08 kVA)

Potencia aparente
Rango de medición  100 ... 999,9 kVA
Resolución  0,1 kVA
Precisión  ±(1 % + 0,8 kVA)

Potencia aparente
Rango de medición  1 ... 9,999 MVA
Resolución  0,001 MVA
Precisión  ±(1 % +0,008 MVA)

Factor de potencia
Rango de medición  0 ... 1
Resolución  0,01
Precisión  ±0,04

Energía activa
Rango de medición  0 ... 9,99 kWh
Resolución  0,001 kWh
Precisión  ±(2 % + 0,008 kWh)

Energía activa
Rango de medición  10 ... 99,9 kWh
Resolución  0,01 kWh
Precisión  ±(2 % + 0,08 kWh)

Energía activa
Rango de medición  100 ... 999,9 kWh
Resolución  0,1 kWh
Precisión  ±(2 % +0,8 kWh)

Energía activa
Rango de medición  1 ... 9,99 MWh
Resolución  0,001 MWh
Precisión  ±(2 % + 0,008 MWh)

Energía aparente
Rango de medición  0 ... 9,99 kVAh
Resolución  0,001 kVAh
Precisión  ±(2 % + 0,008kVAh)

Energía aparente
Rango de medición  10 ... 99,99 kVAh
Resolución  0,01 kVAh
Precisión  ±(2 % + 0,08 kVAh)

Energía aparente
Rango de medición  100 ... 999,9 kVAh
Resolución  0,1 kVAh
Precisión  ±(2 % + 0,8 kVAh)

Energía aparente
Rango de medición  1 ... 9,999 MVAh
Resolución  0,001 MVAh
Precisión  ±(2 % + 0,008 MVAh)

Energía reactiva
Rango de medición  0 ... 9,99 kVARh
Resolución  0,001 kVARh
Precisión  ±(2 % +0,008 kVARh)

Energía reactiva
Rango de medición  10 ... 99,99 kVARh
Resolución  0,01 kVARh
Precisión  ±(2 % + 0,08 kVARh)

Energía reactiva
Rango de medición  100 ... 999,99 kVARh
Resolución  0,1 kVARh
Precisión  ±(2 % +0,008 kVARh)

Energía reactiva
Rango de medición  1 ... 9,99 MVARh
Resolución  0,001 MVARh
Precisión  ±(2 % + 0,008 MVARh)

Frecuencia
Rango de medición  45 ... 65 Hz
Resolución  0,1 Hz
Precisión  ±0,1 Hz

Medición de armónicos
Rango de medición  1 ... 50 (número ordinal)
Rango de corriente  0.2 ... 1200 A
Rango de tensión  10 ... 600 V

Datos técnicos generales
Funciones de medición  HOLD
Frequency  40 ... 1000 Hz
Tipo de pantalla  LCD con retroiluminación
Tamaño de la pantalla  3,7 "
Medio de almacenamiento  Tarjeta SD
Capacidad de almacenamiento  2 GB
Cuota de registro desde  2 s
Cuota de registro hasta  7200 min.
Interfaz de datos  RS-232, USB
Norma(s)  IEC 1010
Medidor del consumo de corriente  500 mA DC
Consumo de corriente con pinza amperimétrica  34 mA DC
Diámetro del conducto  175 mm
Norma de seguridad  CAT III 600 V
Dimensiones  Bobinas Rogowski: 175 mm
Selección del rango de medición  Automático, Manual
Idioma del menú  Inglés, Inglés (GB)
Protección IP (dispositivo)  IP20
Alimentación  9 V
Tipo de conector  Euroenchufe
Batería  8 x 1,5 V Pila de 1,5 V tipo AA , Alcalina de manganeso
Capacidad de la batería  3000 mAh
Condiciones de funcionamiento  0 ... 50 °C , 10 ... 80 % H.r.
Condiciones de almacenamiento  0 ... 50 °C , 10 ... 80 % H.r.
Dimensiones ( L x A x A )  225 x 125 x 64 mm
Peso  1010 g

Contenido del envío

Contenido del envío
1 x Analizador de potencia PCE-PA 8300-2-ICA
3 x Pinzas de corriente
4 x Pinzas de cocodrilo aisladas
4 x Cables de prueba de seguridad
8 x Pilas 1,5 V AA
1 x Adaptador de red de 9 V
1 xFunda de transporte
1 x Tarjeta de memoria SD de 2 GB
1 x Instrucciones de uso
Set 1 PCE-PA 8300-2-ICA:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Rango de medición: 30 A / 300 A / 3000 A
- Diámetro de la sonda flexible: 170 mm
- Longitud de la sonda flexible: 610 mm
- Longitud del cable de conexión: 3,4 m
- Rango de frecuencia: 45 Hz ... 400 Hz
- Peso: 410 g
1 x Certificado de calibración ISO
