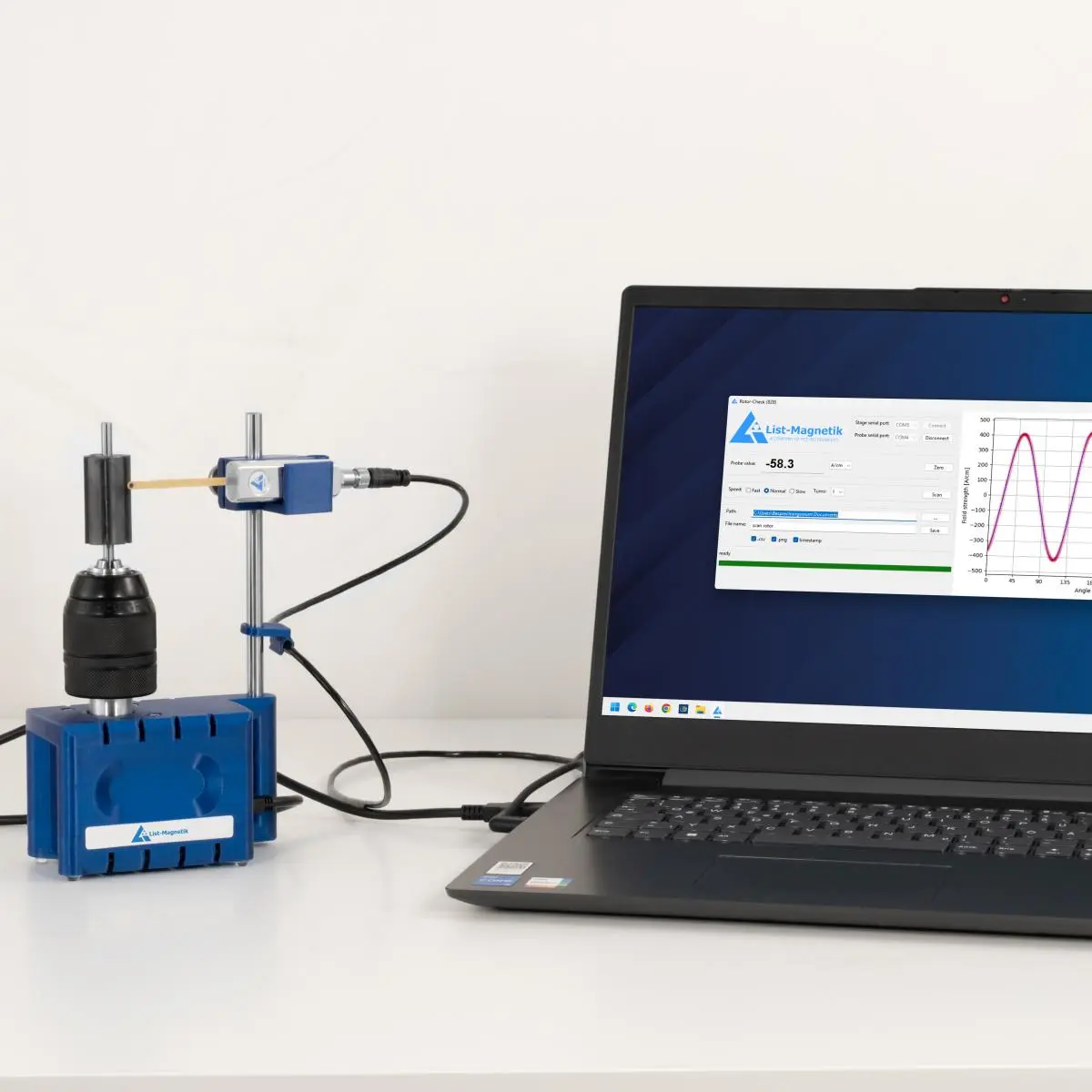

El medidor de radiación Rotor-Check 400 es un dispositivo práctico para verificar el perfil de intensidad del campo magnético de un rotor. El equipo y la sonda de medición se conectan directamente por USB a un PC con Windows. Es una solución ideal para la medición y el análisis precisos del campo magnético.

Con el medidor de radiacion puede determinar con gran exactitud numerosos parámetros de un rotor magnetizado:

- Calidad del imán o de la magnetización
- Fallos en el montaje del conjunto de láminas
- Influencias debidas a la falta de homogeneidad del núcleo laminado
- Posición del conjunto de láminas con respecto al eje
- Magnetización del campo disperso
- Picos polares locales y globales
- Densidad de flujo en el centro del polo
- Anchura del polo
- Desplazamiento del polo
- Comparación de polos

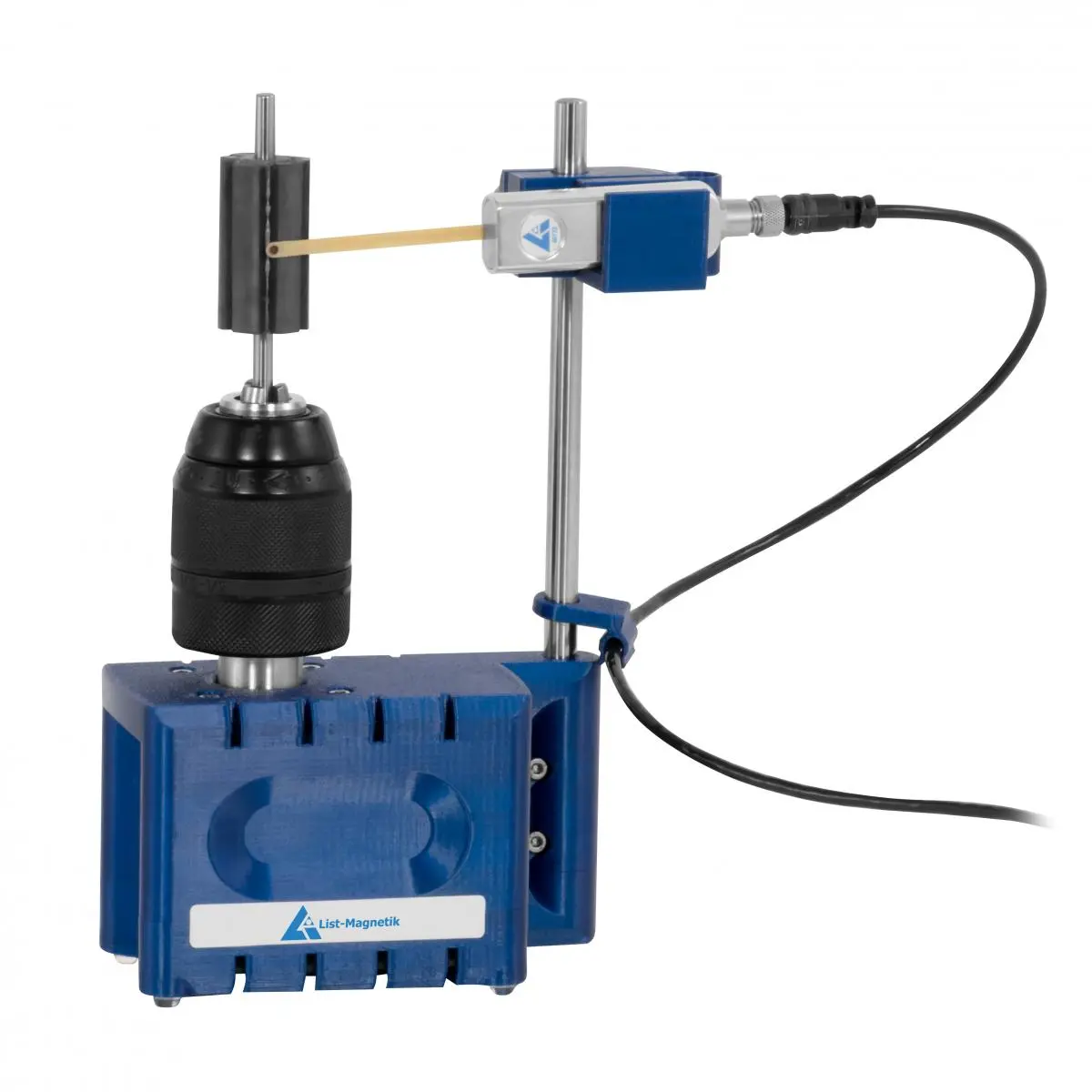

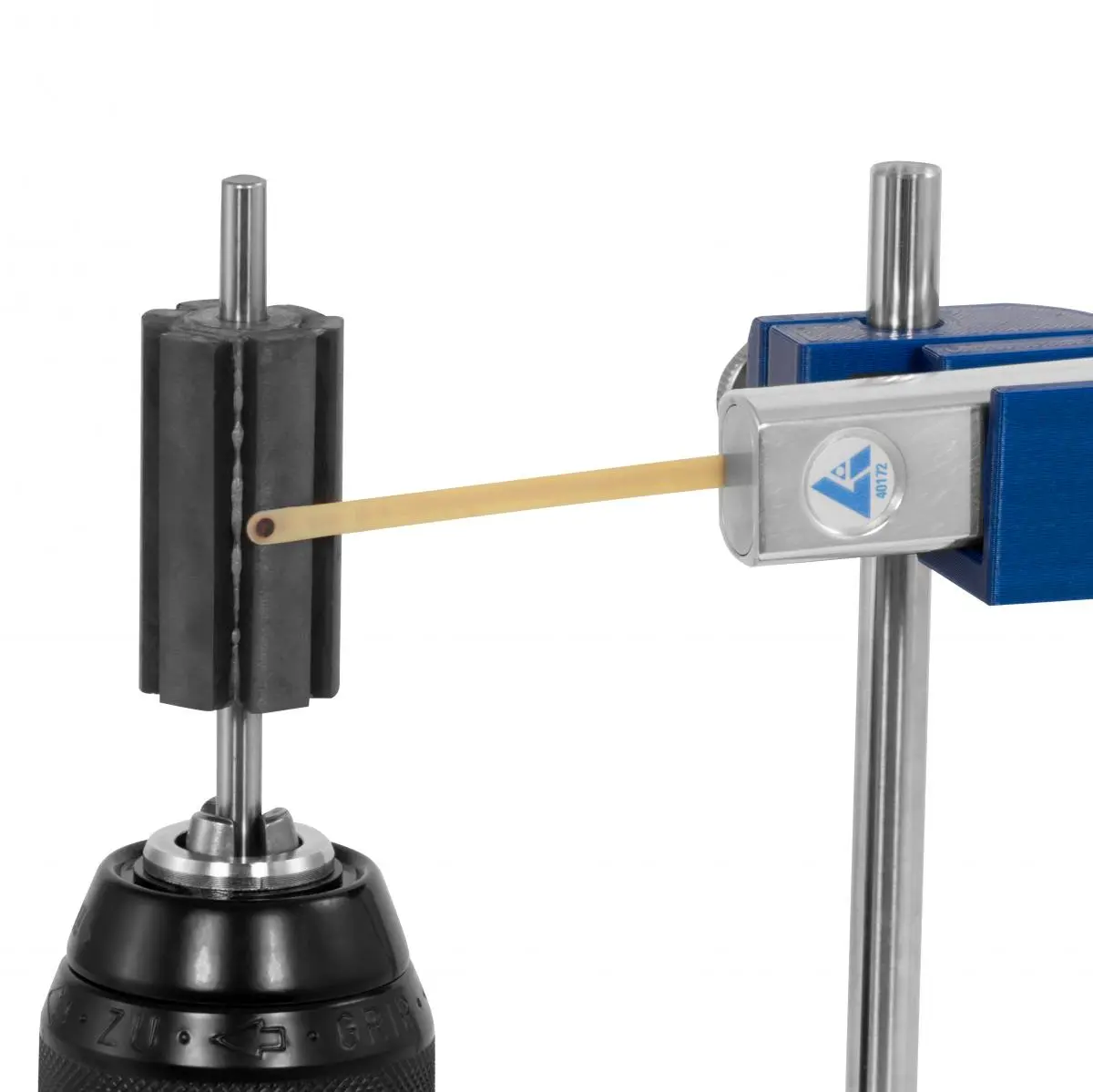

El motor paso a paso, preciso y de alta resolución, gira el rotor 360° en cuestión de segundos. Con el software gratuito RotorCheck puede registrar una curva exacta de la intensidad del campo magnético y del ángulo magnético, y realizar un análisis estadístico. La sonda de medición se coloca a una distancia constante del rotor mediante un soporte regulable en altura. Esto es esencial para obtener mediciones magnéticas comparables durante la rotación y garantizar una intensidad de campo precisa a lo largo de todo el rotor.

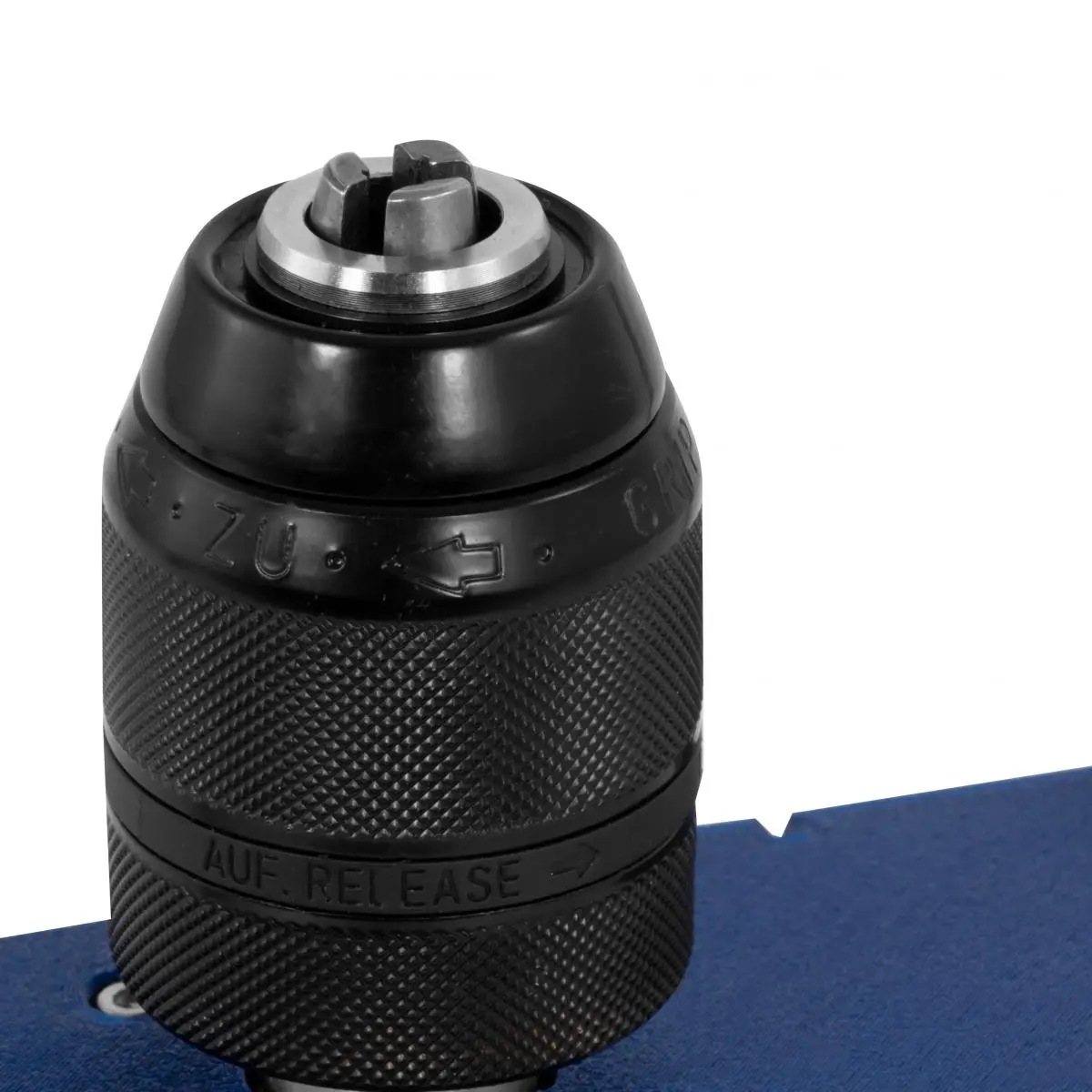

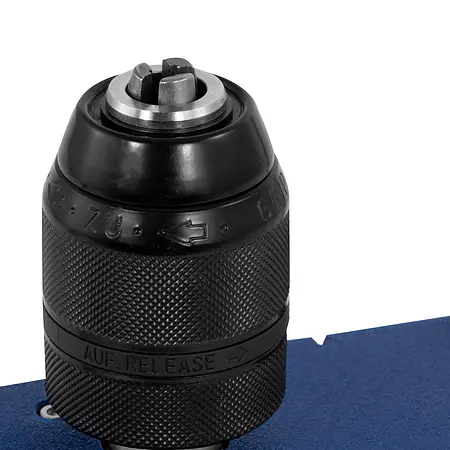

El eje del rotor puede tener un grosor de hasta 13 mm. El soporte de la sonda es regulable en altura hasta 12 cm, lo que permite una manipulación flexible para diferentes tamaños de rotor.

A través del registro de datos con el software RotorCheck, es posible exportar directamente los valores medidos como gráfico o como archivo CSV, por ejemplo, a Microsoft Excel, para analizar y documentar la medición del campo magnético con detalle.

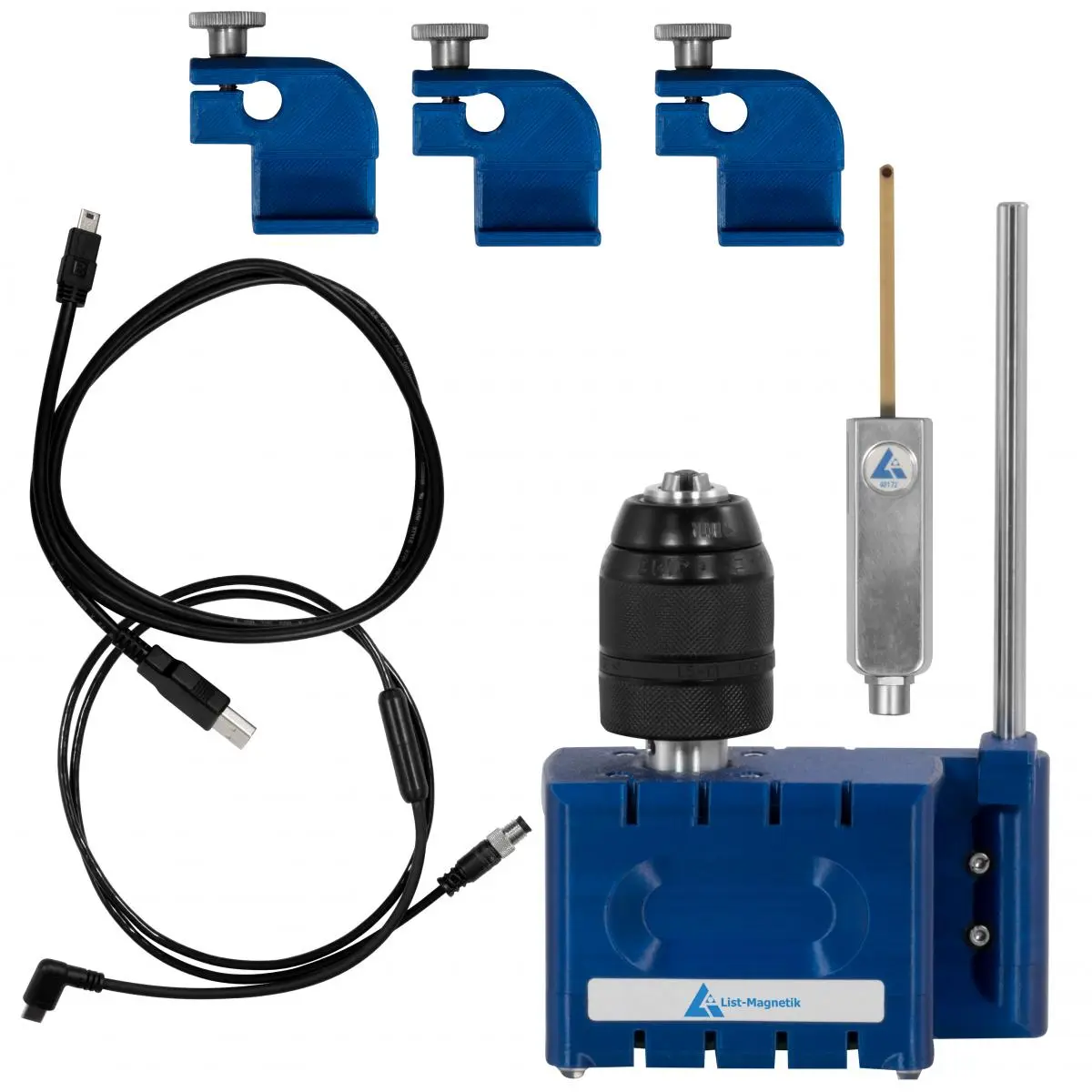

El medidor de radiación se suministra con una sonda transversal tipo lengüeta PM4‑TR. El suministro incluye 3 soportes para la sonda, para mediciones axiales (por ejemplo, imanes sensores) o radiales (por ejemplo, rotores magnetizados). Bajo pedido, también pueden suministrarse casquillos adaptadores para medir a distancias específicas del rotor.

El medidor de radiación Rotor-Check 400 y la sonda correspondiente se conectan al PC o portátil mediante dos puertos USB y no requieren ninguna fuente de alimentación externa adicional.
