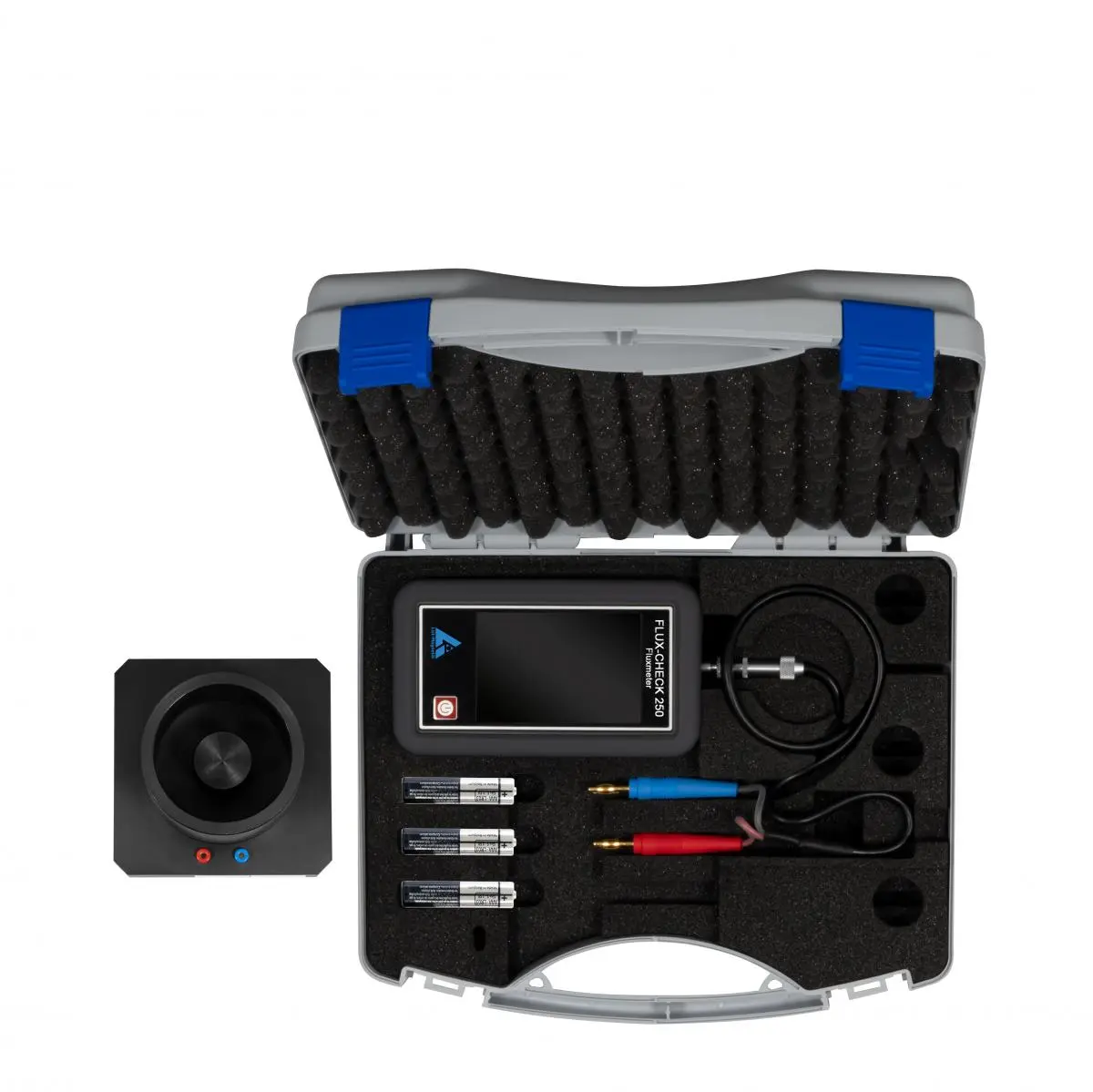

El medidor de radiación compacto de List‑Magnetik, modelo FLUX‑CHECK 250, es un nuevo instrumento portátil diseñado para determinar el flujo magnético Φ de un sistema magnético o de imanes individuales. Este innovador dispositivo ofrece un método preciso para la inspección de materiales ferromagnéticos y es ideal para el análisis y la evaluación de materiales en una amplia variedad de aplicaciones.

Para evaluar un imán permanente o un sistema magnético, es fundamental conocer la calidad del imán y el grado de magnetización que posee. La medición de la intensidad del campo magnético mediante un medidor de campo solo permite obtener valores puntuales y no tiene en cuenta el volumen total del imán. Esta tarea la realiza un medidor de radiacion con bobina de Helmholtz, que permite una medición precisa y volumétrica de todo el campo magnético.

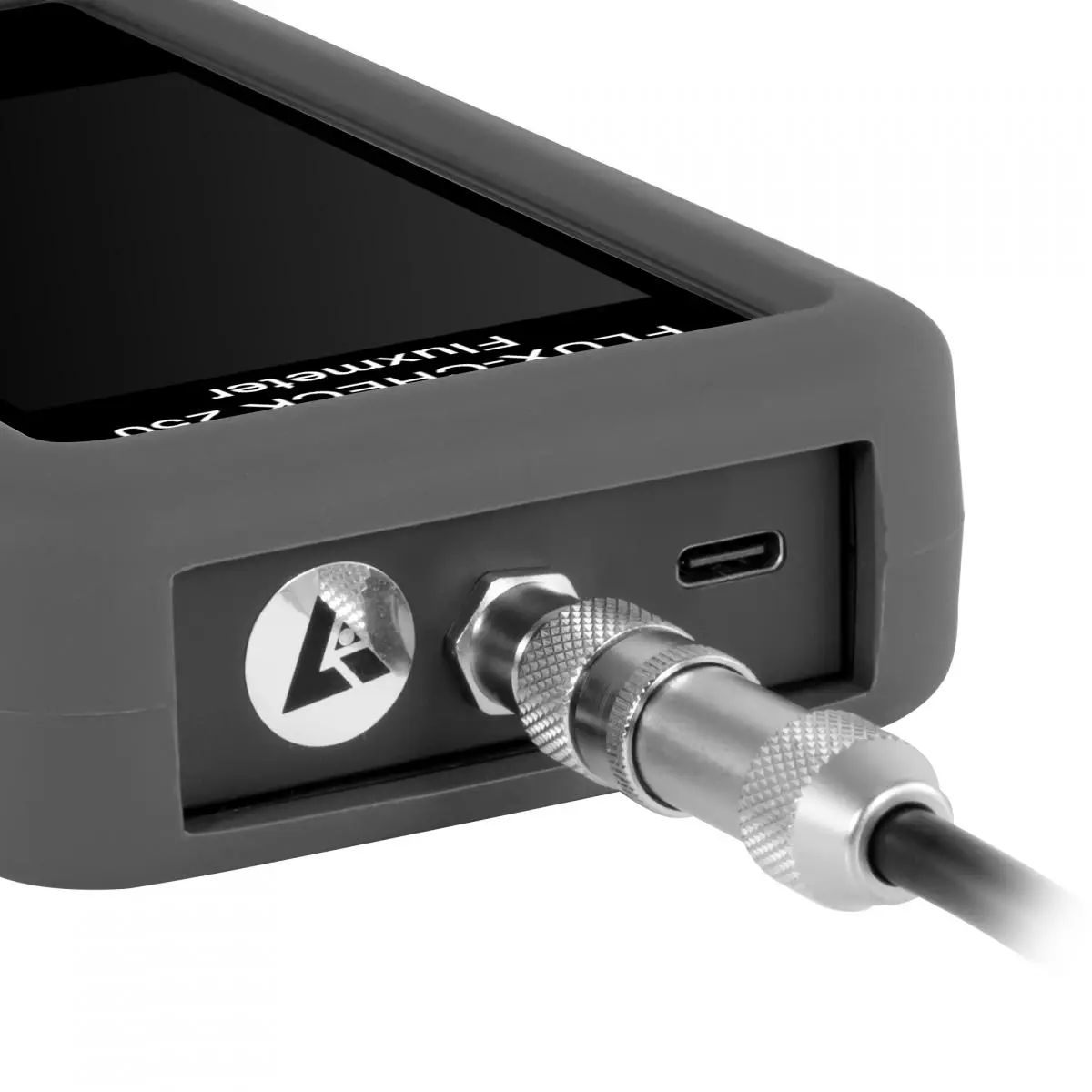

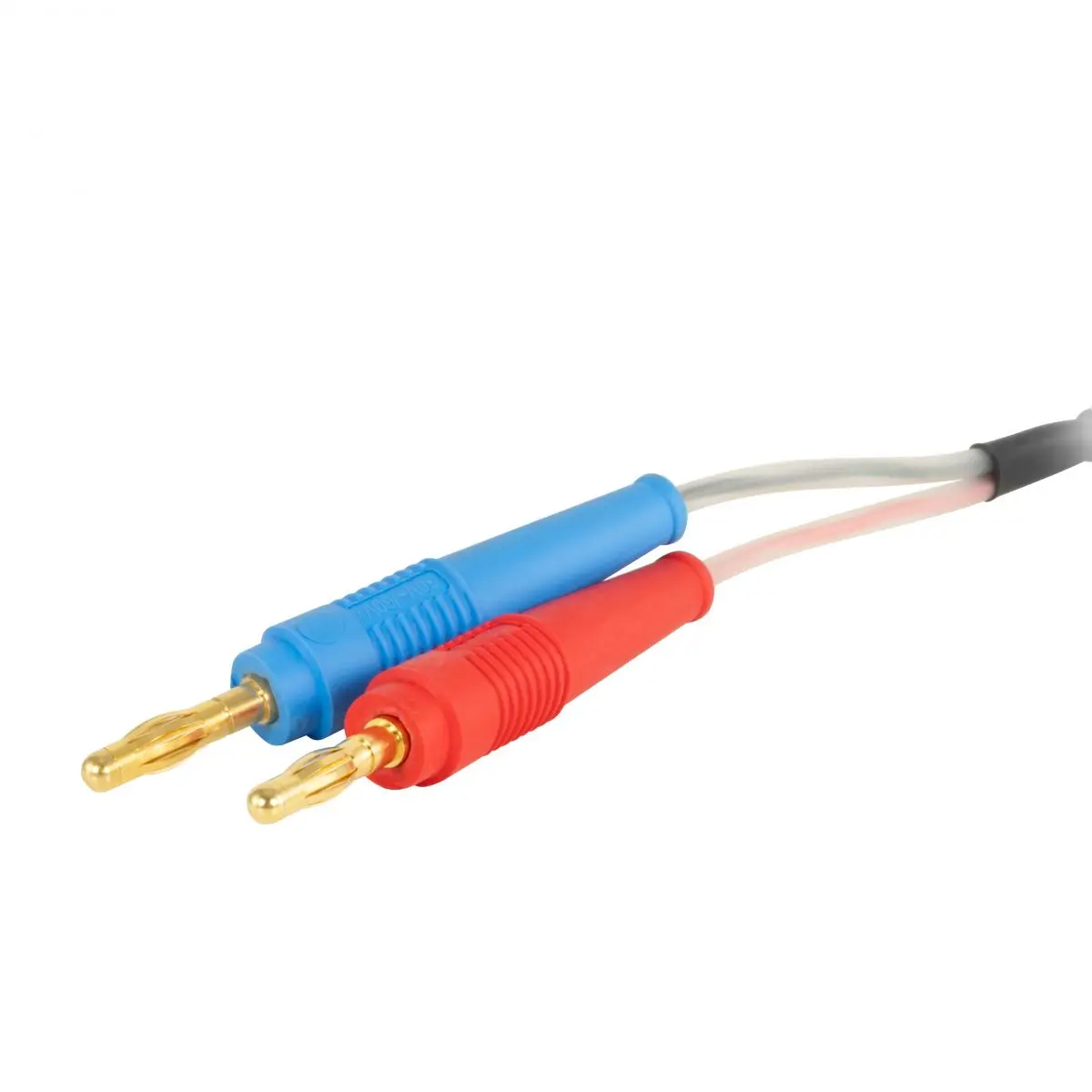

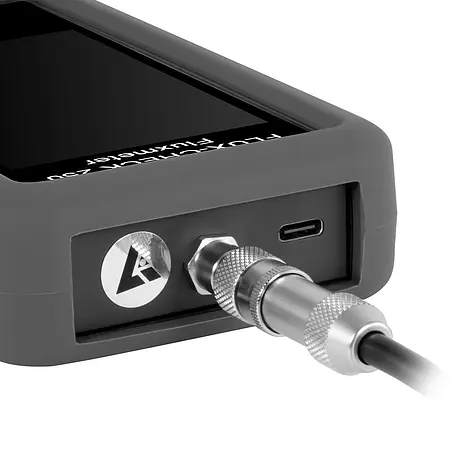

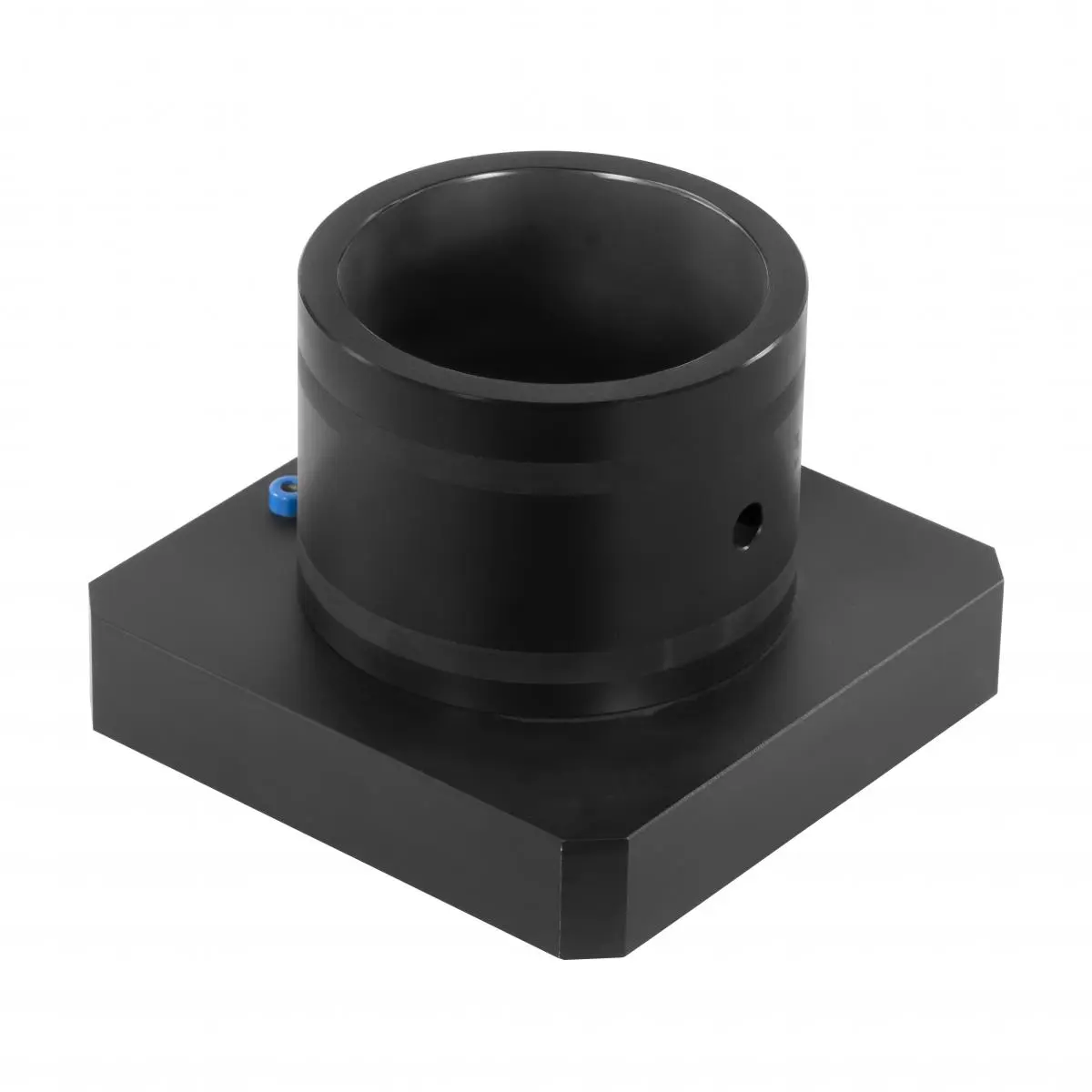

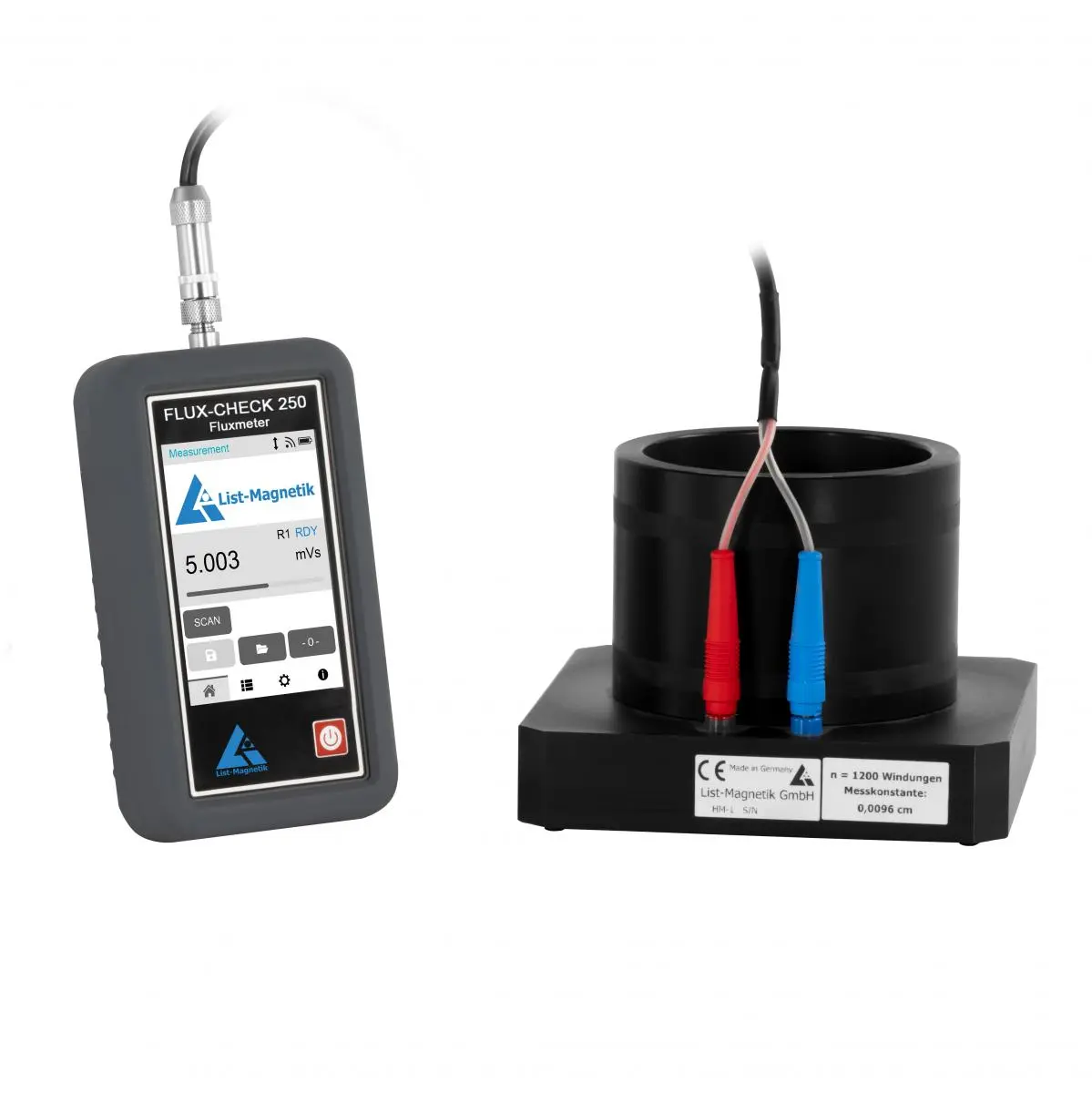

En combinación con la bobina de momento Helmholtz HM‑1 de List‑Magnetik, es posible determinar con gran precisión el flujo magnético de imanes permanentes, ya que se mide todo el volumen del imán sin depender de su posición. La influencia del imán sobre la bobina se registra en forma de una tensión eléctrica, que posteriormente se convierte en el valor de flujo. Además de la bobina HM‑1, el dispositivo permite conectar todo tipo de bobinas o sondas de bobina, lo que proporciona una gran flexibilidad en la inspección de materiales ferromagnéticos y en el análisis de materiales.

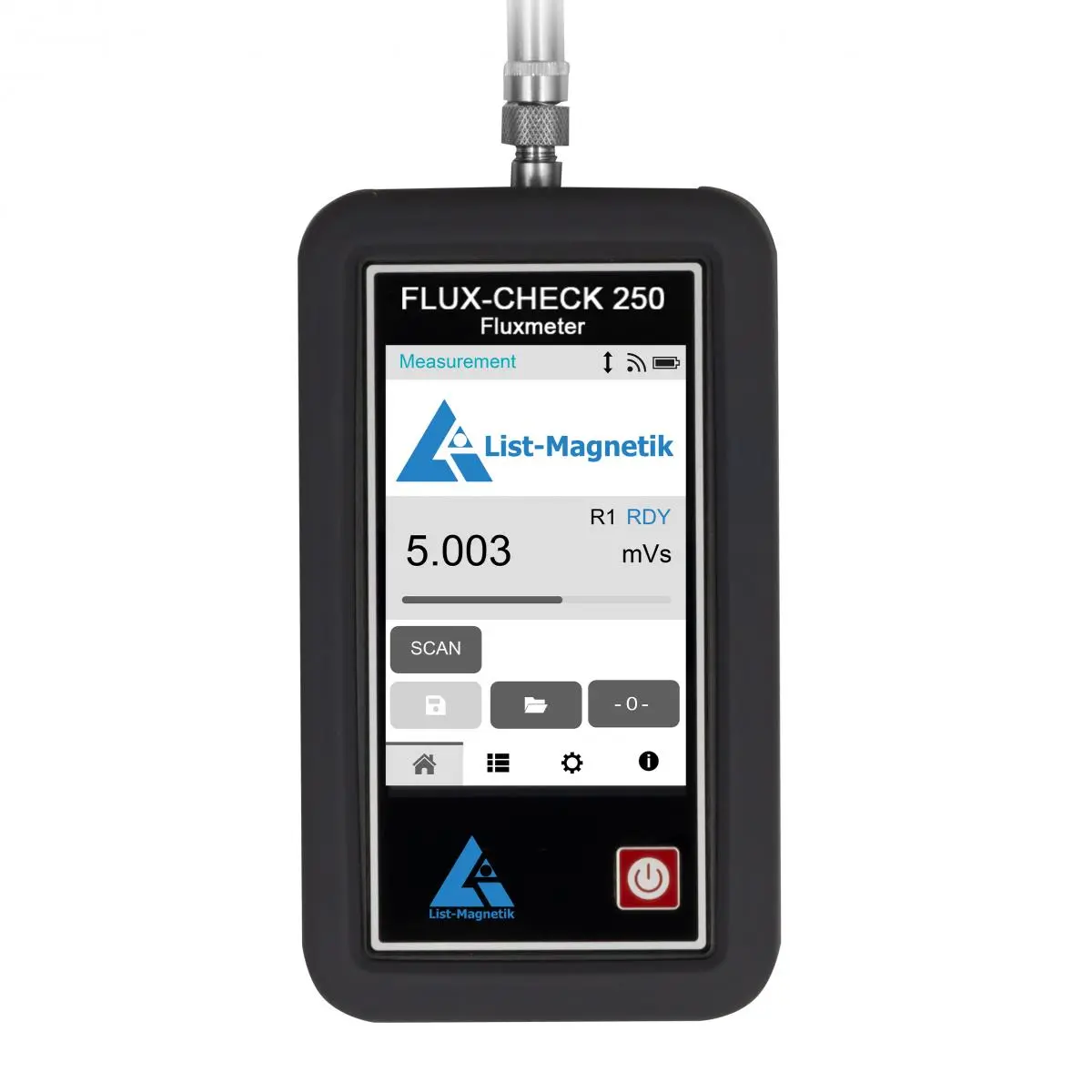

El registro de la curva de impulso obtenida durante la medición del flujo genera un área cuyo valor integral corresponde al flujo magnético. Esta área se representa gráficamente en la pantalla táctil LCD con una resolución de 320 × 480 píxeles y, a partir de ella, se calcula el valor de flujo correcto. Desde un punto de vista técnico, el FLUX‑CHECK 250 es un integrador electrónico analógico de tensión.

El medidor de radiación no presenta deriva, un fenómeno habitual en muchos medidores de flujo tras el encendido, que obliga a esperar antes de realizar la primera medición o a compensar continuamente durante una serie de mediciones. Pero esto no ocurre con el FLUX‑CHECK 250. En su lugar, se establece un valor de disparo (trigger) a partir del cual comienza la medición, tomando automáticamente el valor de deriva previo como valor cero. El dispositivo está listo para medir inmediatamente después de encenderse, lo que permite realizar análisis de materiales rápidos y fiables sin pérdidas de tiempo por compensaciones de deriva.

Además del flujo magnético Φ, el medidor puede registrar otros datos relativos a la bobina y al imán medido. Estos valores permiten calcular parámetros adicionales que facilitan el análisis de materiales y la evaluación precisa de imanes permanentes y otros sistemas magnéticos:

- Número de espiras de la bobina (n): se utiliza para calcular el flujo real.
- Constante de la bobina Helmholtz: permite calcular el momento magnético.
- Volumen del imán: se utiliza para determinar la densidad de flujo B.

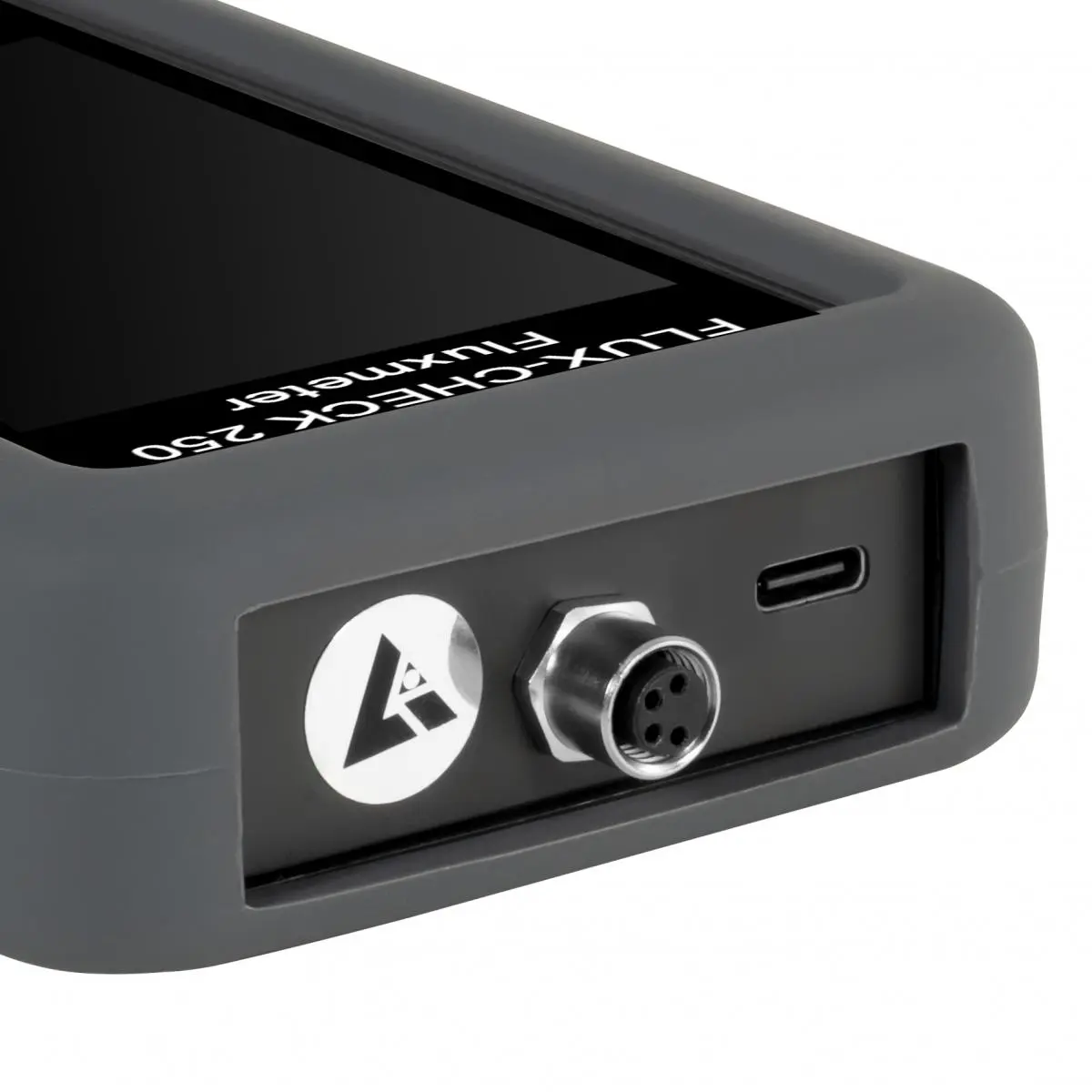

El dispositivo ofrece un almacenamiento flexible de valores de medición, una visualización combinada digital y analógica, así como la medición de valores pico. Gracias a la interfaz inalámbrica Bluetooth, los datos pueden transferirse a un PC con Windows o a aplicaciones para Android e iOS. A través de la interfaz USB, el dispositivo puede conectarse de forma continua a una fuente de alimentación externa.

El medidor de radiación incorpora una interfaz SCPI, que permite controlar el dispositivo de forma remota en funcionamiento en línea, ejecutar mediciones y transmitir valores. La conexión se realiza mediante USB, lo que garantiza simultáneamente la alimentación eléctrica y el funcionamiento continuo del equipo.
