Analizado magnético (Permagraph), un dispositivo de ensayo económico para medir la curva de histéresis de materiales magnéticos duros, ofrece una alta exactitud en la medición y su precisión es prácticamente comparable a la de un Permagraph.

MagInspect resulta especialmente adecuado para el análisis de materiales magnéticos permanentes como AlNiCo, ferrita, SmCo o neodimio. Proporciona una medición precisa de la curva de histéresis y respalda el ensayo y la caracterización de estos materiales magnéticos especializados.

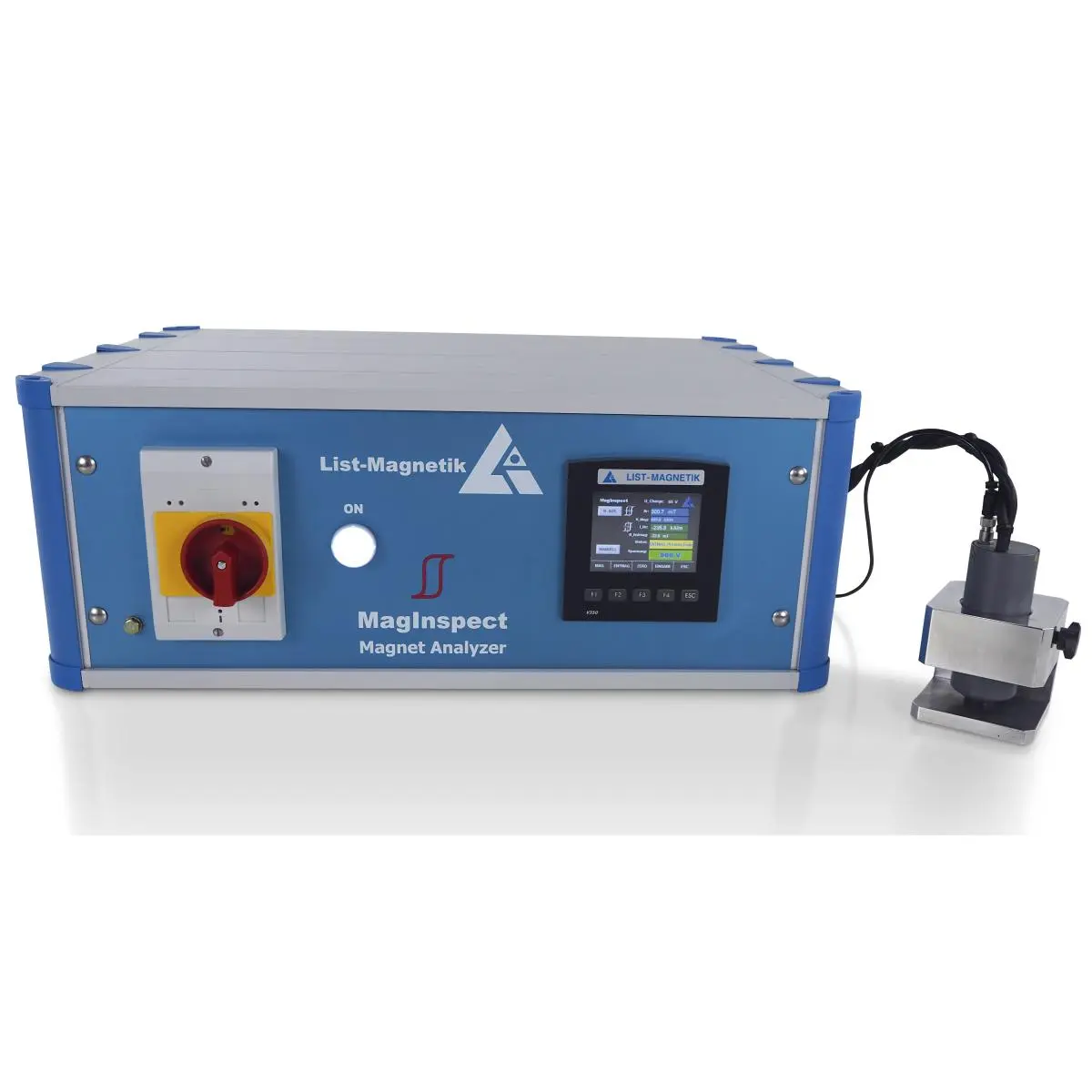

El medidor de campo magnético puede sustituir a un Permagraph, que determina las propiedades magnéticas de los materiales. Además, MagInspect es un dispositivo de ensayo asequible y fácil de usar, capaz de registrar mediante un procedimiento de impulsos las curvas de magnetización y desmagnetización. La unidad de control y la sonda externa de impulsos están equipadas con una electrónica de medición innovadora, que permite una medición precisa y fiable de la curva de magnetización y desmagnetización. Una ventaja particular de MagInspect es que la geometría del objeto a medir es en gran medida libre, mientras que en la medición con un Permagraph se requieren geometrías magnéticas específicas.

Los campos de aplicación típicos de MagInspect son
- Ensayo de materiales y control de calidad
- Determinación de las propiedades magnéticas de los materiales
- Investigación y desarrollo
- Análisis de propiedades magnéticas de nuevos materiales/aleaciones
- Control de producción
- Supervisión de la magnetización de componentes durante la producción
- Documentación
- Registro de la curva de histéresis en la producción de imanes

Parámetros de medición con MagInspect:
- Coercitividad (I_Hc): intensidad de campo magnético necesaria para reducir a cero la magnetización de un material
- Remanencia (Br): Magnetización residual que permanece en un material después de retirar el campo magnético externo
- Magnetización de saturación (Ms): Magnetización máxima alcanzable de un material
- Curva de histéresis: Curva que representa la relación entre la intensidad del campo magnético y la magnetización.

La sonda de impulsos está equipada con una sonda Hall integrada que dispone de una electrónica de medida de nuevo desarrollo. Esta puede registrar con gran exactitud los valores de la sonda Hall a una frecuencia de hasta 10 kHz mediante un convertidor A/D de 16 bits. Al mismo tiempo, incorpora una bobina puntual de magnetización y desmagnetización que genera los impulsos correspondientes. La unidad de control genera los impulsos individuales, mientras que la electrónica de medición de la sonda registra con precisión la intensidad máxima del campo magnético (valor H) y el valor de flujo (valor B) del material magnético.

El proceso completo de medición se realiza de forma automática, generándose entre 10 y 13 impulsos para la magnetización y otros tantos para la desmagnetización. En la unidad de control puede seleccionarse el material magnético para aplicar los parámetros adecuados. A partir de los valores H y B individuales, la unidad de control genera paso a paso la curva de histéresis, que se muestra en la pantalla en color. La coercitividad (I_Hc) y la remanencia (Br) son resultados directos de la curva de histéresis y proporcionan información esencial para el análisis y ensayo de materiales magnéticos.

Al final de todo el proceso, los valores pueden transferirse a Microsoft Excel. Microsoft Excel ofrece la función de importación DataStreamer, que permite transferir los datos directamente desde la unidad de control. Una función matemática Spline, implementada en una macro de Excel, calcula y muestra una curva de histéresis precisa.

Método rápido para determinar el valor I_Hc y Br sin curva de histéresis en modo manual
El medidor de campo magnético (Permagraph) ofrece además la posibilidad de un procedimiento rápido para comparar los valores Hc de un material en el control de calidad de producción en serie. Este método permite una verificación eficiente y precisa de materiales en fabricación, evaluando rápidamente las propiedades magnéticas y asegurando la calidad. Con el procedimiento rápido puede activarse manualmente un impulso de magnetización y desmagnetización adaptado al material magnético. Como resultado, el valor I_Hc (coercitividad) y el valor Br (remanencia) se muestran directamente en la unidad de control.

Ventajas de MagInspect en comparación con Permagraph
El procedimiento de impulsos alcanza con la pequeña sonda intensidades de campo muy elevadas, necesarias para la saturación del material. Esta alta precisión permite un ensayo y análisis exacto de las propiedades magnéticas, especialmente en materiales pequeños o de geometría compleja.
No se requiere un yugo externo de magnetización con insertos polares especiales para distintas geometrías magnéticas. Esto simplifica el ensayo y análisis de materiales, ya que la sonda genera directamente los impulsos de magnetización y desmagnetización sin necesidad de equipos adicionales.
El procedimiento de impulsos no necesita bobinas de compensación para determinar el valor B del material magnético, ya que cada impulso se atenúa completamente y no existe campo excitador durante la medición de B.

La pequeña sonda de impulsos es prácticamente independiente de la geometría del imán, lo que permite medir sin problemas, por ejemplo, imanes montados externamente en rotores. Además, el medidor de campo magnético resulta considerablemente más económico que un Permagraph y ofrece una solución eficiente para el ensayo y análisis de materiales magnéticos.
