Referencia: PCE-TDS 200 ML-ICA

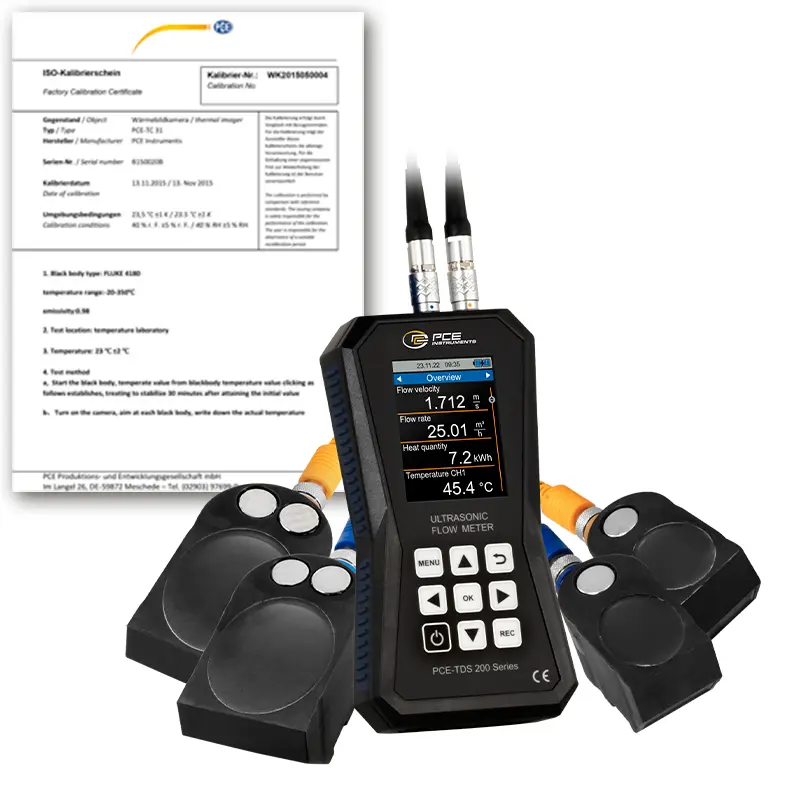

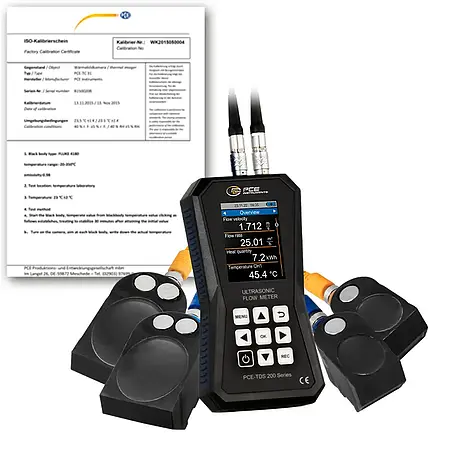

Caudalímetro ultrasónico PCE-TDS 200 ML-ICA incl. certificado calibración

Calibrado ISO
2.949,90 €
3.569,38 €
:
4250348731364
PCE-TDS 200 ML-ICA
Precio sin IVA ni gastos de envío (8,00 € + IVA)
Plazo de entrega: 15-20 Días

Descripción

Caudalímetro ultrasónico con memoria de 32 GB / Rango: ±32 m/s / Reproducibilidad: ±0,5 % del valor de medición / Diferentes sondas disponibles / Alarma / Pantalla LCD de 2,8" / Para cualquier medio / Certificado de calibración ISO incluido
El caudalímetro ultrasónico tiene un rango de medición de ±32 m/s. La precisión de ±1,5 % del valor de medición para tuberías ≥50 y ±3,5 % del valor de medición para tuberías DN <50, así como una reproducibilidad de ±0,5 % del valor de medición convierten este caudalimetro ultrasonico en un instrumento de medición preciso. Para instalar los sensores del caudalímetro ultrasónico correctamente dispone de un menú de ayuda de instalación. Con esta ayuda se indica de forma gráfica la calidad de la señal del caudalímetro ultrasónico. Adicionalmente se indica, también de forma gráfica, si los sensores del caudalímetro ultrasónico están posicionados a la distancia correcta. Una vez que ha introducido los ajustes de la tubería y del medio podrá visualizar en la pantalla del caudalímetro ultrasónico la velocidad del caudal, el caudal y el volumen. El caudalímetro ultrasónico le permite visualizar las mediciones en diferentes unidades, como por ejemplo: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Mientras realiza una medición es posible almacenar los datos en la memoria del caudalímetro ultrasónico. Puede ajustar la hora de inicio y parada y la cuota de registro entre 1 segundo y 12 horas. Los datos se almacenan en la memoria interna de 32 GB del caudalímetro ultrasónico. La capacidad de memoria del caudalímetro ultrasónico alcanza los 10 millones de datos.

El software opcional le permite leer los valores almacenados del caudalímetro ultrasónico. Cuando desee realizar un análisis podrá visualizar los datos de forma gráfica o en una tabla. Si desea editar los valores de medición obtenidos con el caudalímetro ultrasónico podrá exportarlos en formato *.csv. Además, el software le permite generar un informe pdf. Para facilitar el manejo del caudalímetro ultrasónico puede ajustarlo a través del software. También es posible visualizar a través del software la evolución de los datos del caudalímetro ultrasónico en tiempo real.

Para determinar con el caudalímetro ultrasónico la energía térmica se requieren adicionalmente dos termoelementos. El modelo PCE-TDS 200+ integra esta ampliación. Ambos sensores de temperatura del caudalímetro ultrasónico se conectan uno a la tubería de entrada y otro a la de retorno. En base a la diferencia de temperatura y el caudal medido el caudalímetro ultrasónico puede determinar la energía térmica. El caudalímetro ultrasónico le permite calcular y visualizar los gastos mientras realiza una medición. Por tanto, un campo de uso de este caudalímetro ultrasónico es la comprobación de sistemas de calefacción.

La pantalla LCD a color del caudalímetro ultrasónico tiene un tamaño de 2,8", lo que permite una fácil lectura. Opcionalmente puede solicitar un certificado de calibración ISO o DAkkS.

Características

- Sensores para tuberías:
   - PCE-TDS 200 M SENSOR para DN 50 … 700 / 57 … 720 mm
   - PCE-TDS 200 L SENSOR para DN 300 ... 6000 mm
- Rango de medición: ±32 m/s
- Interfaz USB-C para transferencia de datos
- Software opcional para el análisis de datos
- Reproducibilidad: ±0,5 % del valor de medición
- Memoria para 10 millones de valores
- Ajuste libre de los valores de alarma
- Certificado calibración ISO incluido

Especificaciones

Rango

±32 m/s

Resolución

0,001 m/s

Precisión

DN ≥50 mm
DN <50 mm

±1,5 % del valor medido para > 0,3 m/s
±3,5 % del valor medido para > 0,3 m/s

Reproducibilidad

±0,5 % del valor de medición

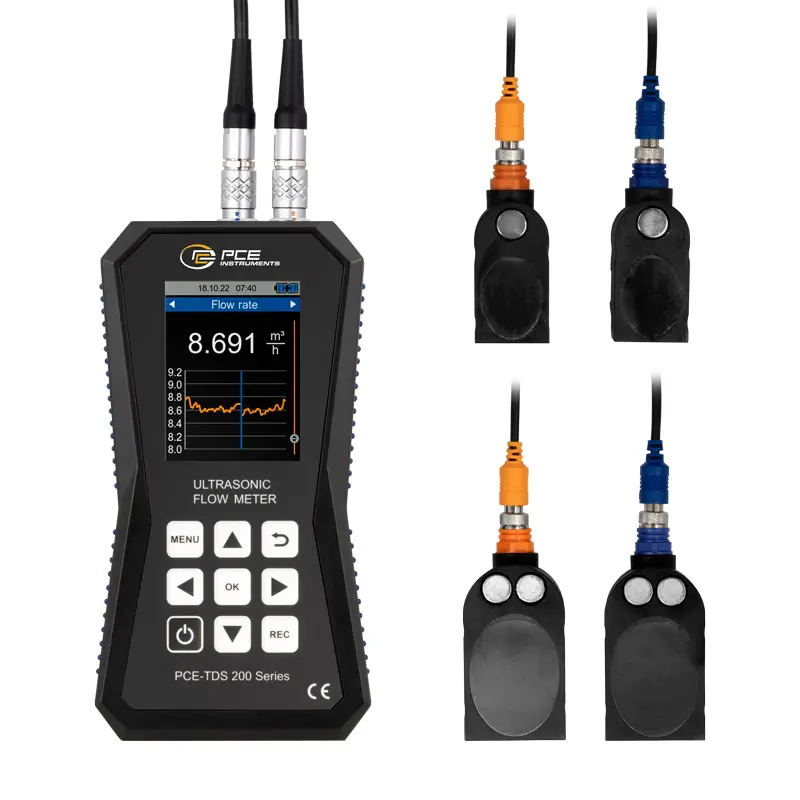

Juego de sensores PCE-TDS 200 M SENSOR
Diámetro de la tubería DN 50 … 700 / 57 … 720 mm
Dimensiones 70 x 40 x 37 mm
Temperatura del fluido -30 … 160 °C
Montaje en carril No

Juego de sensores PCE-TDS 200 L SENSOR
Diámetro de la tubería DN 300 ... 6000 mm
Dimensiones 91 x 52 x 44 mm
Temperatura del fluido -30 … 160 °C
Montaje en carril No


Métodos de medición

Z / V / N / W

Medios

- Agua

- Agua de mar

- Aceite

- Crudo

- Metanol

- Etanol

- Diesel

- Gasolina

- Petróleo

- Personalizado (ajuste manual de la velocidad del ultrasonido)



Cualquier líquido con una impureza inferior a

<5 %

Material tubería

- Cobre CU

- Acero FE

- Acero inoxidable VA

- Aluminio AL

- Latón ME

- Hierro fundido CI

- Hiero FE

- Níquel NI

- Titanio TI

- Zinc ZI

- Acrílico AC

- Polietileno PE

- Polipropileno PP

- Cloruro de polivinilo PVC

- Nylon NY
- Personalizado (ajuste manual de la velocidad del ultrasonido)



Material del revestimiento interior de la tubería

- Sin revestimiento

- Resina de epoxi

- Goma

- Mortero

- Poliestireno PS

- Polietilineo PE

- Politetrafluoroetileno PTFE

- Poliuretano PU

- Polipropileno PP
- Personalizado (ajuste manual de la velocidad del ultrasonido)



Parámetros de medición PCE-TDS 200

Velocidad del caudal / Caudal / Volumen

Unidades (dimensiones)

mm / in

Unidades (velocidad del caudal)

m/s / ft/s

Unidades (caudal)

m³ / l / gal / igl / mgl / cf / bal / ib / ob /

Unidades (tiempo) segundos / minutos / horas / días

Unidades (volumen)

m³ / l / gal / igl / mgl / cf / bal / ib / ob


Otras especificaciones

Pantalla

LCD de 2,8“

Unidades

Métrico / Imperial

Idiomas menú

Alemán, Chino, Español, Francés, Holandés, Inglés,
Italiano, Japonés, Polaco, Portugués, Ruso, Turco

Condiciones operativas y de almacenamiento

Temperatura
Humedad del aire

-20 … +65 °C
10 … 95 % H.r. sin condensación

Memoria

Capacidad de 32 GB / 10 millones de valores

Interfaz

USB (medición en tiempo real, transferencia de datos y carga)

Protección

IP52

Alimentación

Acumulador LiPo, 3,7 V, 2500 mAh

Cargador

USB / 5 V DC / 500 mA

Autonomía

Aprox. 10 h

Dimensiones

165 x 85 x 32 mm

Peso

255 g

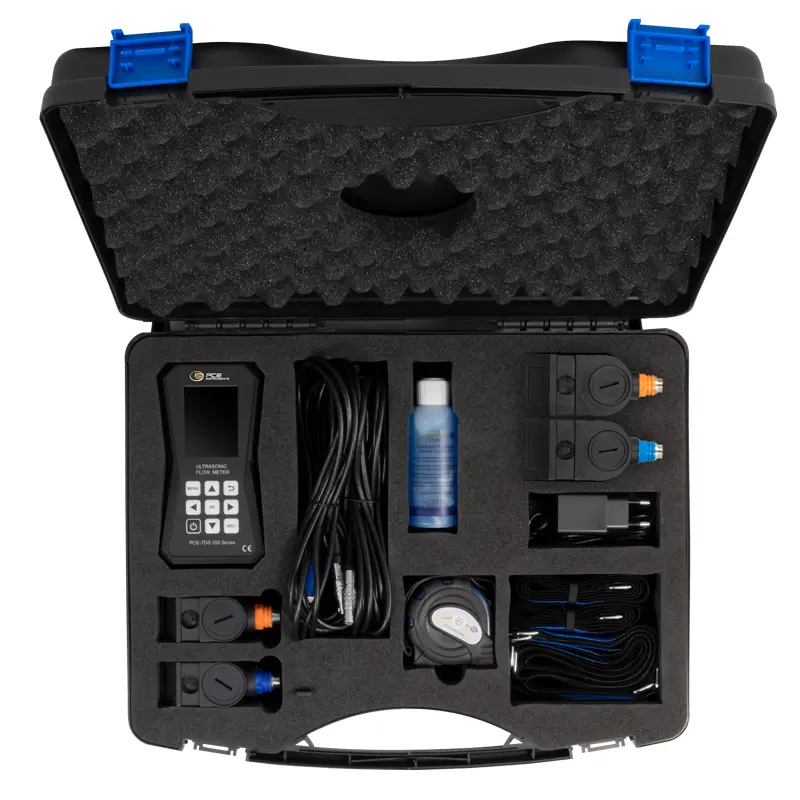

Contenido del envío

1 x Caudalímetro ultrasónico
1 x Juego de sensores de caudal PCE-TDS 200 M SENSOR
1 x Juego de sensores de caudal PCE-TDS 200 L SENSOR
2 x Alargadores de 5 m
2 x Bridas de velcro
1 x Adaptador de red
1 x Cable USB-C
1 x Gel de acoplamiento
1 x Flexómetro
1 x Maletín de transporte
1 x Manual de instrucciones
1 x Certificado de calibración ISO
