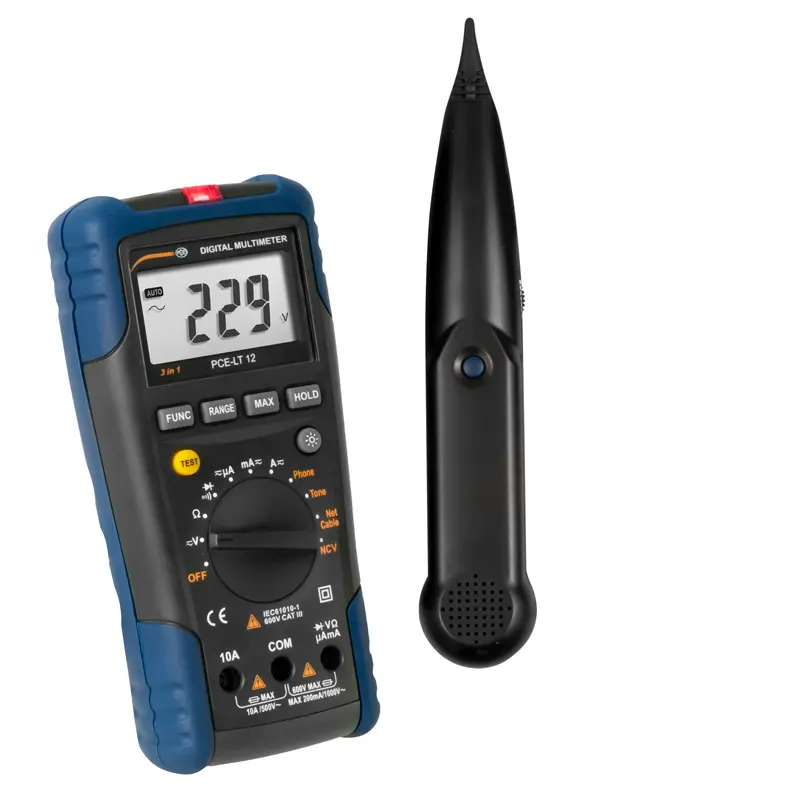

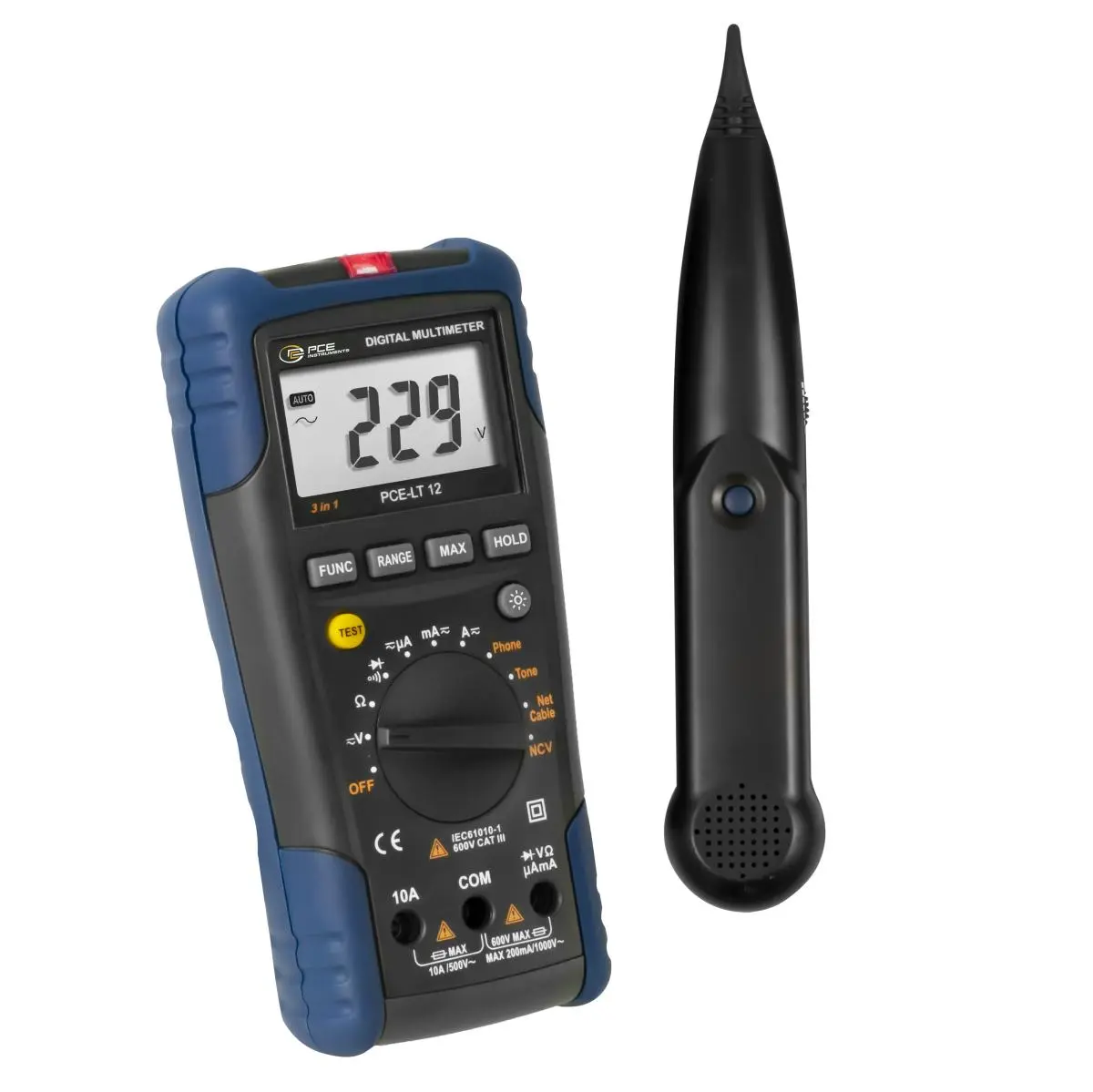

Analizador de redes LAN PCE-LT 12

Referencia: PCE-LT 12

GTIN (EAN): 4250348718525

Descripción

Analizador de redes LAN con muchas funciones / Para los electricistas y empleados de redes / Análisis de cables de conexión de red / Comprobación de conexiones telefónicas / Medición de tensión y corriente / NCV / Pantalla retroiluminada

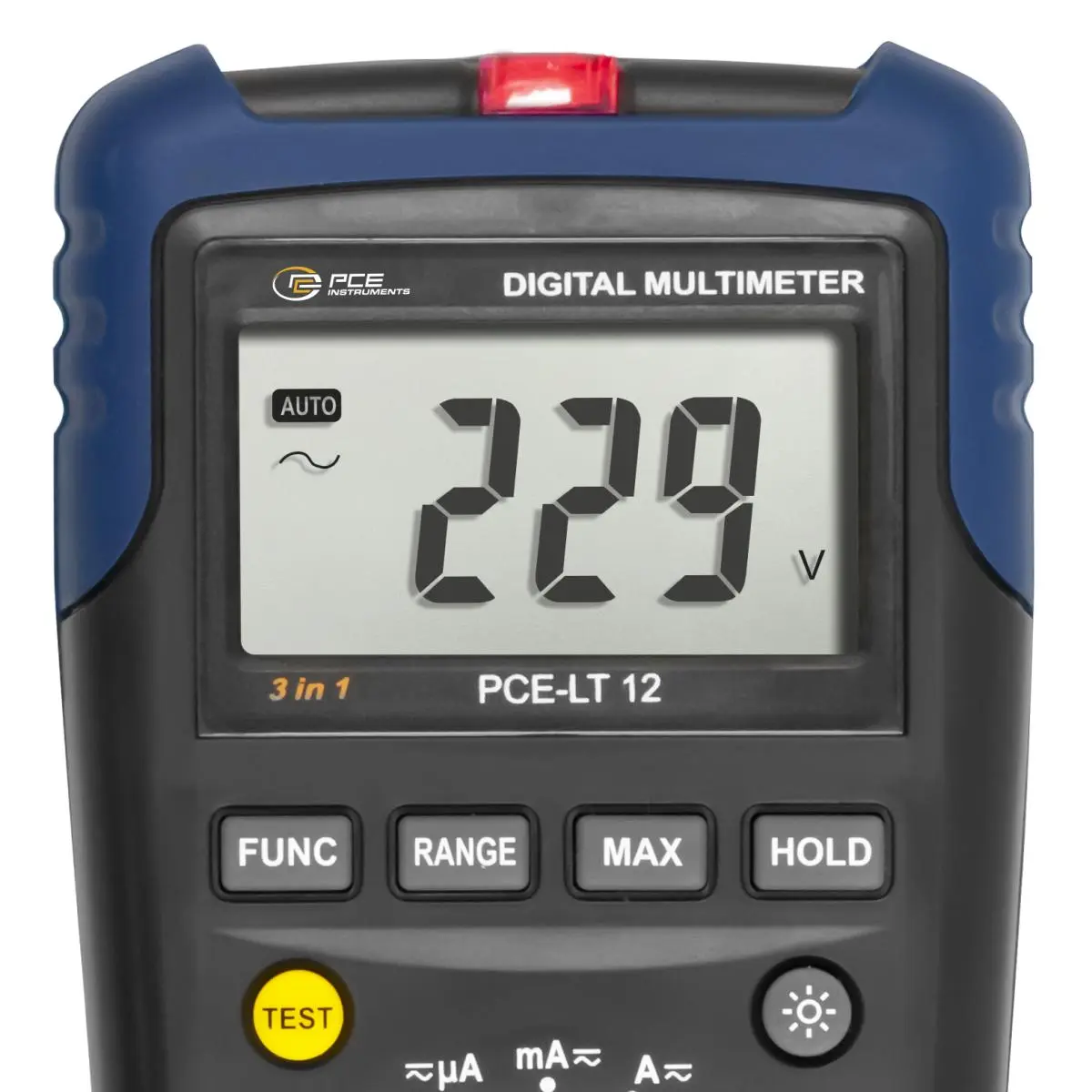

El analizador de redes LAN es un instrumento de medición multifuncional. Además de medir los parámetros estándar de tensión y corriente, el analizador de redes LAN dispone de un análisis de red. Con este analizador de redes LAN puede comprobar por ejemplo las conexiones LAN y su funcionalidad. También puede comprobar con este analizador de redes LAN las conexiones telefónicas. En caso de que no encuentre una línea, el analizador de redes LAN también le puede ser útil.

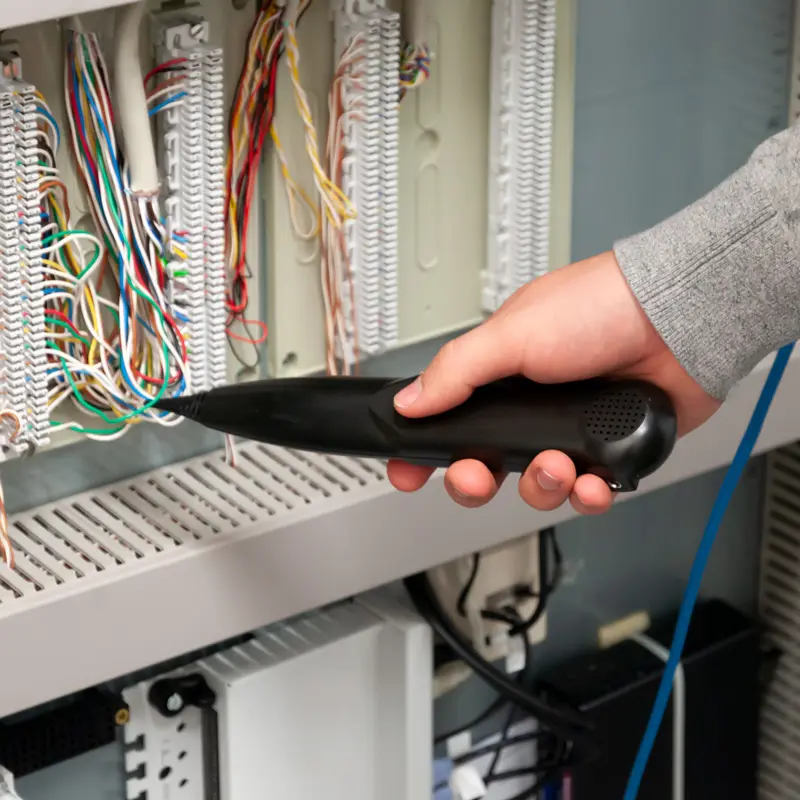

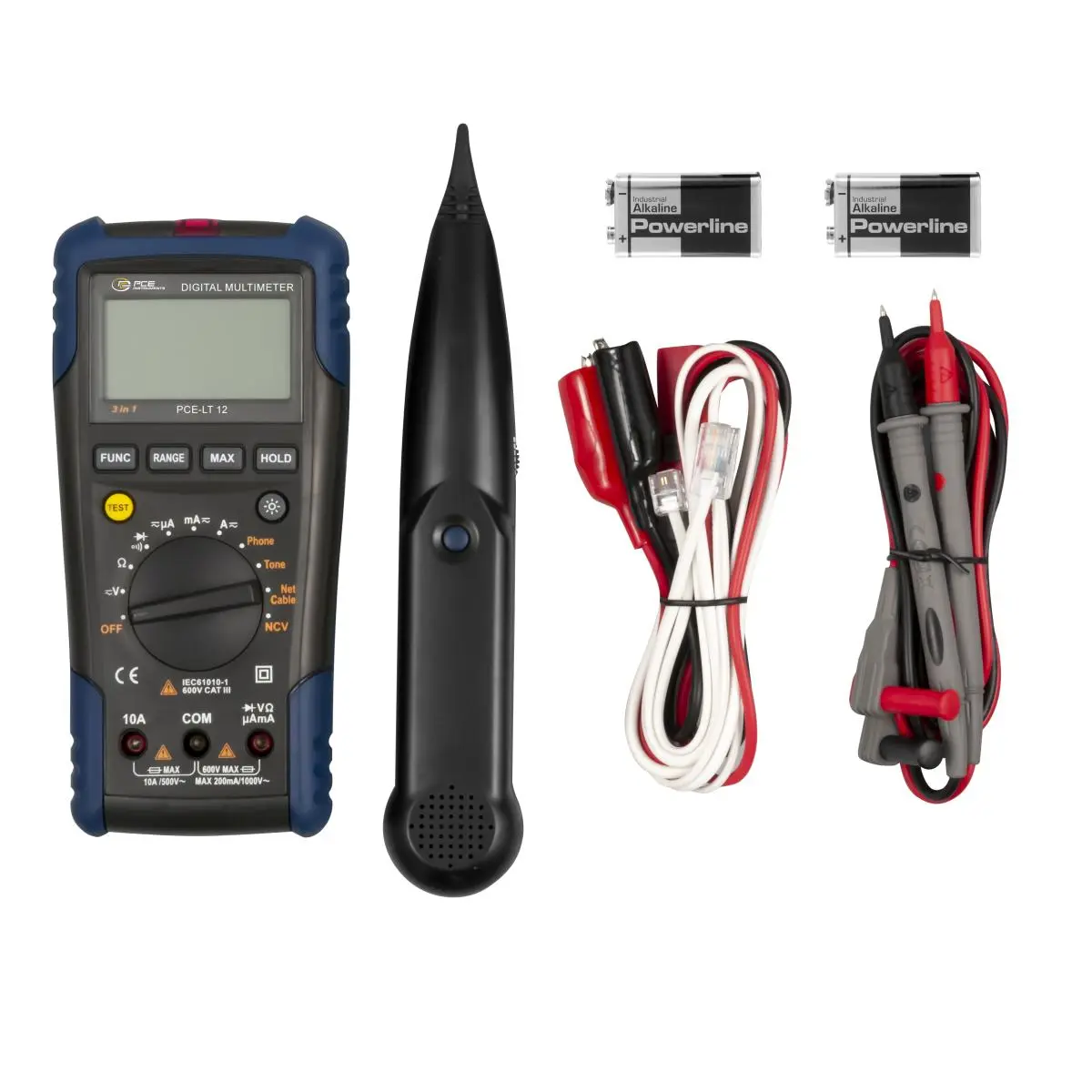

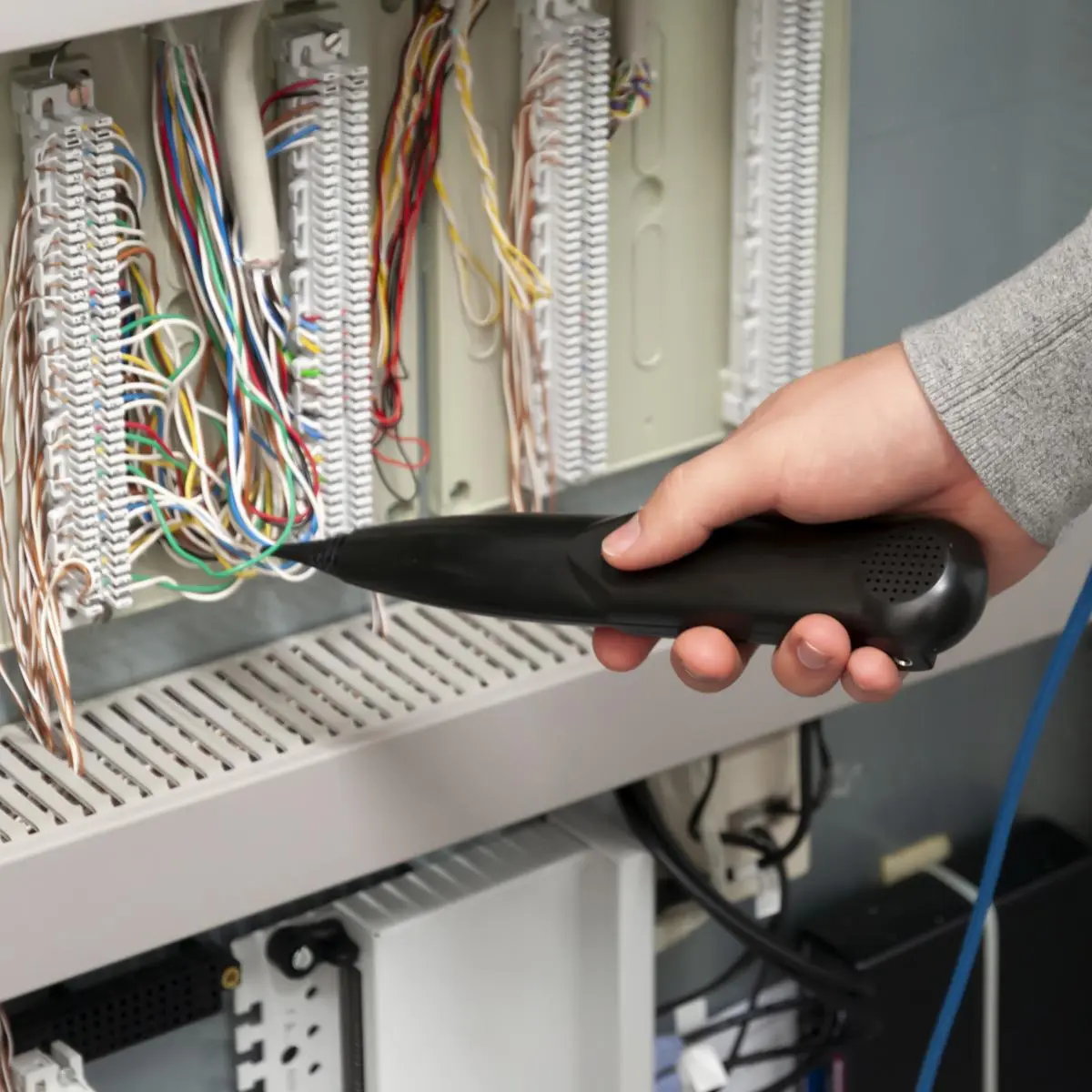

Gracias a su función de detección de cables, el usuario puede localizar el cable deseado de forma sencilla con este analizador de redes LAN. Simplemente debe conectar el multímetro al enchufe de determinada línea. Ahora el analizador de redes LAN actúa como un transmisor. Con el receptor que se incluye en el envío puede detectar de forma sencilla el cable en una pared.

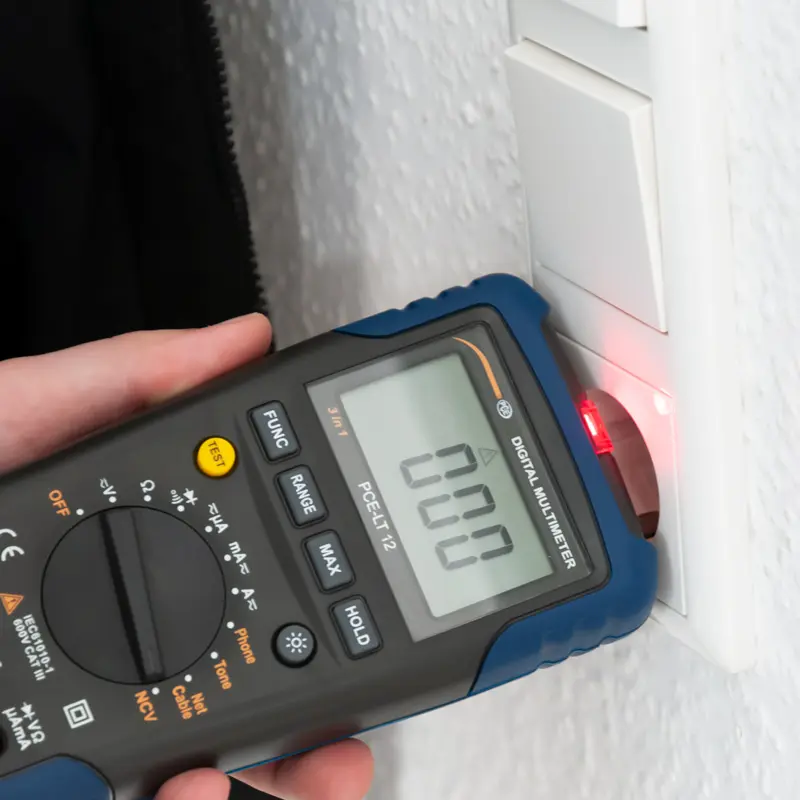

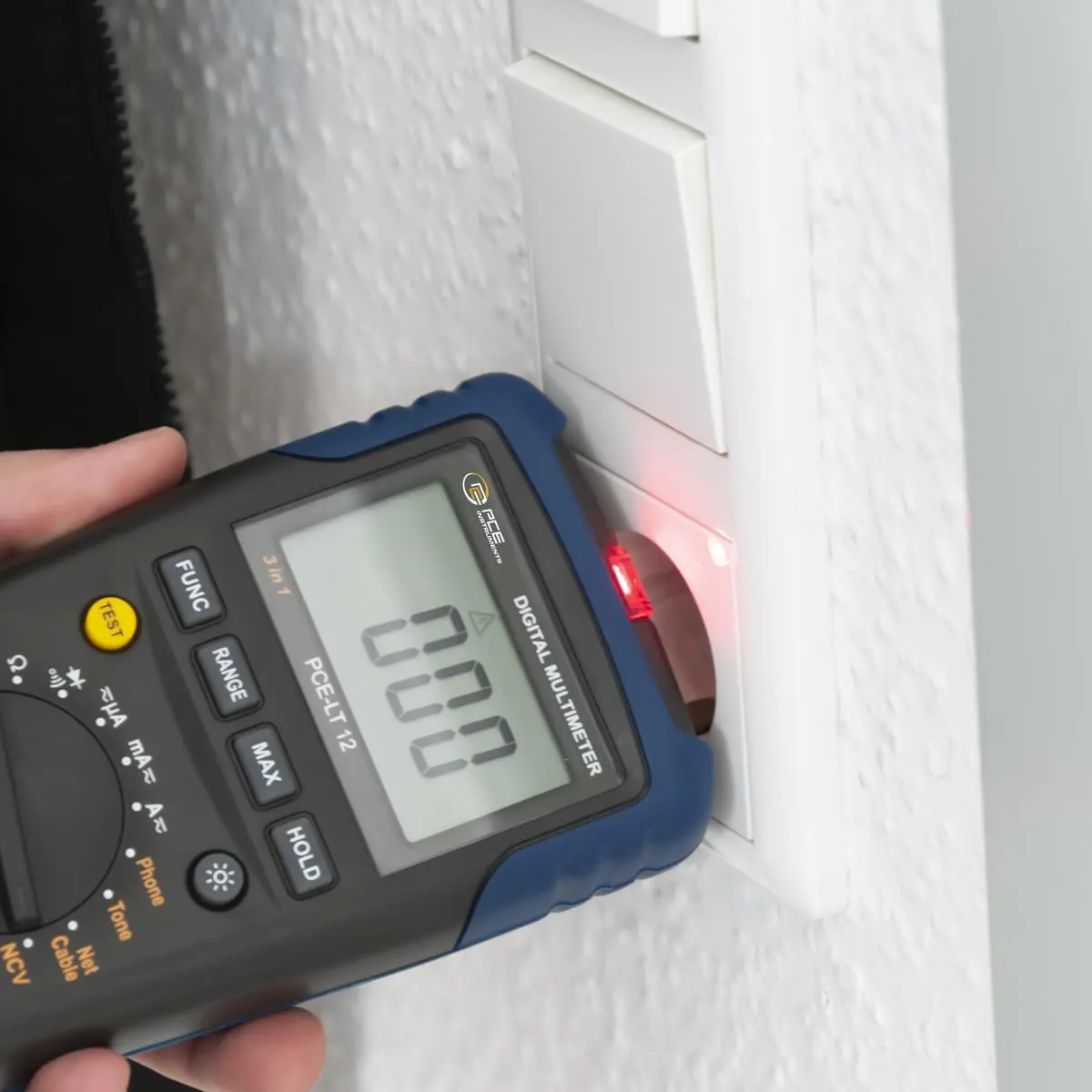

Para comprobar si determinada línea tiene tensión, el analizador de redes LAN dispone de la función NCV (Not Connected Voltage). Simplemente debe colocar el multímetro sobre la línea. El multímetro le señala al usuario de forma acústica y visual que la línea tiene tensión. Gracias a esta función se reducen considerablemente las descargas eléctricas.

Características

Especificaciones

Tensión continua DC
Rango de medición	0 ... 200 mV
Resolución	0,1 mV
Precisión	±(0,5 % + 5 dígitos)

Tensión continua DC
Rango de medición	0 ... 2 V
Resolución	1 mV
Precisión	±(0,5 % + 5 dígitos)

Tensión continua DC
Rango de medición	0 ... 20 V
Resolución	0,01 V
Precisión	±(0,5 % + 5 dígitos)

Tensión continua DC
Rango de medición	0 ... 200 V
Resolución	0,1 V
Precisión	±(0,5 % + 5 dígitos)

Tensión continua DC
Rango de medición	0 ... 1000 V
Resolución	1 V
Precisión	±(0,8 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 200 µA
Resolución	0,1 µA
Precisión	±(1,2 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 2000 µA
Resolución	1 µA
Precisión	±(1,2 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 20 mA
Resolución	0,01 mA
Precisión	±(1,2 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 200 mA
Resolución	0,1 mA
Precisión	±(1,2 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 2 A
Resolución	0,001 A
Precisión	±(2 % + 5 dígitos)

Corriente continua DC
Rango de medición	0 ... 20 A
Resolución	0,01 A
Precisión	±(2 % + 5 dígitos)

Tensión AC
Rango de medición	0 ... 200 mV
Resolución	0,1 mV
Precisión	±(0,8 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Tensión AC
Rango de medición	0 ... 2 V
Resolución	1 mV
Precisión	±(0,8 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Tensión AC
Rango de medición	0 ... 20 V
Resolución	0,01 V
Precisión	±(0,8 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Tensión AC
Rango de medición	0 ... 200 V
Resolución	0,1 V
Precisión	±(0,8 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Tensión AC
Rango de medición	0 ... 750 V
Resolución	1 V
Precisión	±(0,8 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 200 µA
Resolución	0,1 µA
Precisión	±(1,5 % + 5 dígitos)
Sobrecarga	Protección contra sobrecarga en µA, mA: 200 mA / 1000 V Fusible fundido Protección contra sobrecarga en A: 10 A / 500 V Fusible fundido
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 2000 µA
Resolución	1 µA
Precisión	±(1,5 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 20 mA
Resolución	0,01 mA
Precisión	±(1,5 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 200 mA
Resolución	0,1 mA
Precisión	±(1,5 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 2 A
Resolución	0,001 A
Precisión	±(3 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Corriente alterna AC
Rango de medición	0 ... 20 A
Resolución	0,01 A
Precisión	±(3 % + 5 dígitos)
Rango de frecuencia	40 ... 400 Hz

Resistencia
Rango de medición	0 ... 200 kΩ
Resolución	0,1 Ω
Precisión	±(1,0 % + 5 dígitos)

Resistencia
Rango de medición	0 ... 2 kΩ
Resolución	0,001 kΩ
Precisión	±(1,0 % + 5 dígitos)

Resistencia
Rango de medición	0 ... 20 kΩ
Resolución	0,01 kΩ
Precisión	±(1,0 % + 5 dígitos)

Resistencia
Rango de medición	0 ... 200 kΩ
Resolución	0,1 kΩ
Precisión	±(1,0 % + 5 dígitos)

Resistencia
Rango de medición	0 ... 2 MΩ
Resolución	0,001 MΩ
Precisión	±(1,0 % + 5 dígitos)

Resistencia
Rango de medición	0 ... 20 MΩ
Resolución	0,01 MΩ
Precisión	±(1,0 % + 5 dígitos)

Datos técnicos generales
Funciones de medición	MAX, HOLD, Prueba de continuidad
Tipo de pantalla	LCD con retroiluminación
Tamaño de la pantalla	2,4 "
Desconexión automática	15 min.
Fusible(s)	F10A / 500 V, F200mA/1000A
Selección del rango de medición	Automático, Manual
Prueba de diodos	Indica la tensión en directo
Max. input current	µA: 2000 µA mA: 200 mA A: 10 A
Tensión de entrada máx.	750 V AC 1000 V DC
Idioma del menú	Inglés, Inglés (GB)
Protección IP (dispositivo)	IP20
Batería	2 x 9 V Pila de 9 V , Alcalina de manganeso
Capacidad de la batería	640 mAh
Condiciones de funcionamiento	0 ... 40 °C , 0 ... 80 % H.r.
Condiciones de almacenamiento	-10 ... 50 °C , 0 ... 80 % H.r.
Dimensiones ( L x A x A )	190 x 90 x 53 mm
Otras dimensiones	Receptor: L 240 x A 43 x A 24 mm
Peso	370 g
Otros pesos	Receptor: 70 g
