Célula de carga tipo botón PCE-C-R10LFC Serie 5-100 kg

Referencia: PCE-C-R10LFC
GTIN (EAN):
225,90 €
273,34 €
Precio sin IVA ni gastos de envío (8,00 € + IVA)
PCE-C-R10LFC
Plazo de entrega: 3 - 4 semanas

Descripción

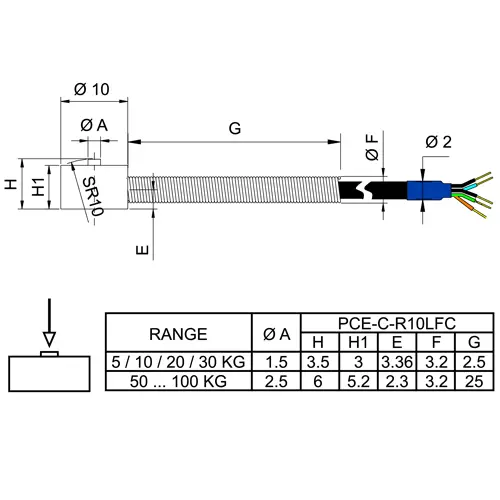

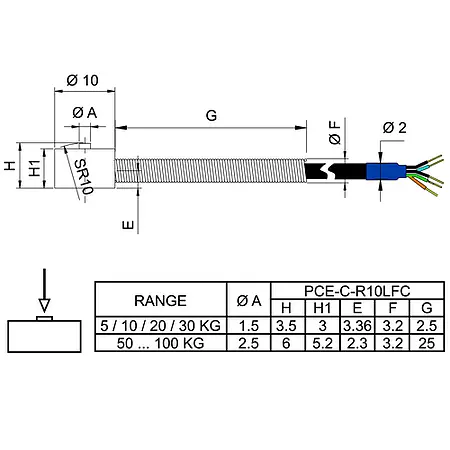

La mini célula de carga tipo botón, gracias a sus pequeñas dimensiones se puede utilizar en lugares de pequeñas dimensiones. La altura del sensor de fuerza, en particular, es algo muy especial. Tiene un diámetro de sólo Ø 10 mm, por lo que el transductor de fuerza tiene un diámetro más pequeño que una moneda de 1 céntimo.

Especificaciones

Carga nominal / fuerza F.S. 5 / 10 / 20 / 30 / 50 / 100 kg
50 / 100 / 200 / 300 / 500 / 1000 N
!!! Carga nominal / fuerza seleccionable !!!
Limitación de carga / fuerza120 %
Carga de rotura / fuerza150 %
Salida nominal1,0 – 1,5 mV/V
Rango de la tensión de alimentación2,5 V – 5 V
Tensión de alimentación máxima5 V
Desviación de la señal cero± 2 % F.S.
Desviación de la linealidad0,5 % F.S.
Tensión inversa (Histéresis)0,5 % F.S.
Repetibilidad0,5 % F.S.
Fluencia de carga (30 min)0,1 % F.S.
Resistencia de entrada350 ± 10 Ω
Resistencia de salida350 ± 3 Ω
Resistencia de aislamiento≥5000 MΩ / 100 VDC
Rango nominal de la temperatura ambiental-10 … 60 °C
Rango de temperatura de servicio-20 … 80 °C
Coeficiente de temperatura el valor característico     0,1 % F.S. / 10 °C
Coeficiente de temperatura el punto cero0,1 % F.S. / 10 °C
Cable del sensorØ 2 x 3 m / (extremo abierto)
Asignación de pinesEXC+ = rojo
EXC- = negro
SIG+ = verde
SIG- = blanco
GND = amarillo
Material / CarcasaAcero inoxidable
ProtecciónIP65
!!! Carga nominal / fuerza seleccionable en el menú de abajo!!!

Contenido del envío

1 x Célula de carga tipo botón PCE-C-R10LFC
