Stroomtransmitter PCE-P17I

Stroomtransmitter PCE-P17I

Best.nr.: PCE-P17I

EAN: 4250348710574

Beschrijving

Scheidingstransformator voor de galvanische scheiding van signalen van 0 ... 20 mA / voedingslus / slechts 6 mm breed / montagerail / speciaal voor PCE-P18

De scheidingstransformator PCE-P17I wordt gebruikt voor de galvanische scheiding van signalen. De scheidingstransformator scheidt bijvoorbeeld onderling verbonden massa’s. In omzetters of transformatoren zonder signaal splitters zijn de massa’s vaak verbonden. Dit leidt tot meetfouten omdat de signalen elkaar overlappen. De signaal splitter voorkomt dit probleem. De scheidingstransformator wordt vaak gebruikt om beide stroomsignalen van de PCE-P18 te gebruiken. In combinatie kan de scheidingstransformator de gemeten signalen naar de PCE-KD5 doorsturen. Hier worden de, door de scheidingstransformator PCE-P17I, galvanisch gescheiden signalen, schoon verwerkt.

Kenmerken

- Galvanische signaalscheiding van 0 ... 20 mA
- Voedingslus
- Kleine montagebreedte

- Installatie op DIN-rail
- Filtert hoge frequentie
stoorsignalen
- Eenvoudige bouw

Specificaties

Technische specificaties van de Scheidingstransformator PCE-P17I
Ingangssignaal	0 ... 20 mA (4 ... 20 mA)
Reactief vermogen	aprox. 150 µA
Max. stroomingang	40 mA
Uitgangssignaal	0 ... 20 mA ... (4 ... 20 mA)
Belasting (RLOAD)	0 ... 100 Ω (máx. 500 Ω)
Kabeldoorsnede	0,2 mm² ... 2,5 mm² (AWG24-12)
Montagebreedte	6,2 mm
Gewicht	80 g
Omgevingstemperatuur	-20 ... + 65 °C
Omgevingsvochtigheid	<95 % niet condenserend
Afmetingen
Omvang van de levering van de Scheidingstransformator PCE-P17I 1 x scheidingstransformator PCE-P17I, 1 x gebruiksaanwijzing

Downloads

Productblad

Stroomtransmitter PCE-P17I

Stroomtransmitter PCE-P17I afmetingen

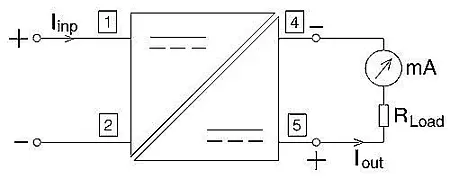

Stroomtransmitter PCE-P17I aansluitingsafbeelding

Stroomtransmitter PCE-P17I functieschema
