Multimeter PCE-GPA 62

Best.nr.: PCE-GPA 62

EAN: 4250348708014

Beschrijving

Multimeter Netwerk analyser / Vermogensmeter en energiemeter (real-time) met data logging / Grafisch scherm / Interface voor PC en software

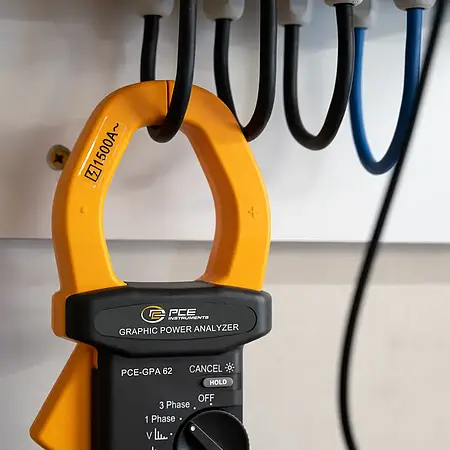

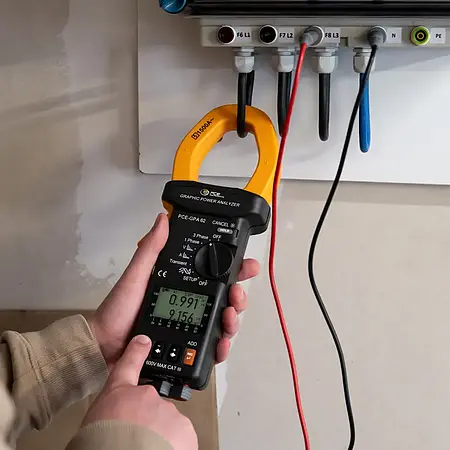

De driefasige harmonische analyser PCE-GPA 62 (Graphic Power Quality Analyzer) PCE-GPA 62 dient voor het meten van een of drie fasen van het actieve, reactieve en schijnbare vermogen, de vermogensfactor, de fasehoek, de energie, spanning, stroom en de pieken en harmonischen tot en met de 50e harmonische golfvorm. Het ingebouwde grafische scherm geeft u optimaal de waarden van de netwerk analyser. De gemeten waarden kunnen worden geregistreerd en vervolgens worden overgebracht naar de PC om geanalyseerd te worden. De PCE-GPA 62 is een professioneel handheld apparaat waarmee u vele parameters kunt bepalen. Dankzij de achtergrond verlichting van het scherm, kunt u de waarden nauwkeurige aflezen, zelfs als de lichtomstandigheden niet optimaal zijn. Hoewel de harmonische analyser met een fabriekskalibratie wordt geleverd, kan hij optioneel in het laboratorium worden gekalibreerd en volgens de ISO worden gecertificeerd (met de eerste bestelling voor de jaarlijkse herkalibratie).

De multimeter PCE-GPA 62 (Graphic Power Quality Analyzer) PCE-GPA 62 dient voor het meten van een of drie fasen van het actieve, reactieve en schijnbare vermogen, de vermogensfactor, de fasehoek, de energie, spanning, stroom en de pieken en harmonischen tot en met de 50e harmonische golfvorm. Het ingebouwde grafische scherm geeft u optimaal de waarden van de netwerk multimeter. De gemeten waarden kunnen worden geregistreerd en vervolgens worden overgebracht naar de PC om geanalyseerd te worden. De PCE-GPA 62 is een professioneel handheld apparaat waarmee u vele parameters kunt bepalen. Dankzij de achtergrond verlichting van het scherm, kunt u de waarden nauwkeurige aflezen, zelfs als de lichtomstandigheden niet optimaal zijn. Hoewel de multimeter met een fabriekskalibratie wordt geleverd, kan hij optioneel in het laboratorium worden gekalibreerd en volgens de ISO worden gecertificeerd (met de eerste bestelling voor de jaarlijkse herkalibratie).

Kenmerken

- Real-time bewaking, registratie en spannings-/stroommeting (echte effectieve waarde)

- Meet arbeidsfactor en fasehoek, frequentie, energie, actief vermogen, schijnvermogen en blindvermogen (1-fase of 3-fase symmetrische netten)

- Max. geleiderdiameter 55 mm grafisch display

- Automatische uitschakeling na 15 min. (uitschakelbaar)

- ISO-kalibratie optioneel verkrijgbaar

Specificaties

AC-spanning
Meetbereik	4 ... 600 V
Resolutie	0,1 V
Nauwkeurigheid	±0,5% ±5 cijfers
Overbelasting	800 V
Frequentiebereik	50 ... 60 Hz

Wisselstroom AC
Meetbereik	4 ... 1500 A
Resolutie	0,1 A
Nauwkeurigheid	±1 % ±5 cijfers
Overbelasting	2000 A
Frequentiebereik	50 ... 60 Hz

Actief vermogen
Meetbereik	10 ... 999,9 W
Resolutie	0,1 W
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Actief vermogen
Meetbereik tot.	1 kW
Meetbereik vanaf	9,999 kW
Resolutie	0,001 kW
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A) W

Actief vermogen
Meetbereik	10 ... 99,99 kW
Resolutie	0,01 kW
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Actief vermogen
Meetbereik	100 ... 999,9 kW
Resolutie	0,1 kW
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Actief vermogen
Meetbereik	1000 ... 9999 kW
Resolutie	1 kW
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Reactief vermogen
Meetbereik	10 ... 999,9 VAR
Resolutie	0,1 VAR
Nauwkeurigheid	±2 % ±30 digits (>20 V en >20 A) / ±3 % ±40 digits (<20 V <20 A)

Reactief vermogen
Meetbereik	1 ... 9,999 kVAR
Resolutie	0,001 kVAR
Nauwkeurigheid	±2 % ±30 digits (>20 V en >20 A) / ±3 % ±40 digits (<20 V <20 A)

Reactief vermogen
Meetbereik	10 ... 99,99 kVAR
Resolutie	0,01 kVAR
Nauwkeurigheid	±2 % ±30 digits (>20 V en >20 A) / ±3 % ±40 digits (<20 V <20 A)

Reactief vermogen
Meetbereik	100 ... 999,9 kVAR
Resolutie	0,1 kVAR
Nauwkeurigheid	±2 % ±30 digits (>20 V en >20 A) / ±3 % ±40 digits (<20 V <20 A)

Reactief vermogen
Meetbereik	1000 ... 9999 kVAR
Resolutie	1 kVAR
Nauwkeurigheid	±2 % ±30 digits (>20 V en >20 A) / ±3 % ±40 digits (<20 V <20 A)

Fasehoek
Meetbereik	-180 ... +180 °
Resolutie	0,1 °
Nauwkeurigheid	±1 °

Fasehoek
Meetbereik	0 ... 360 °
Resolutie	0,1 °
Nauwkeurigheid	±1 °

Schijnbaar vermogen
Meetbereik	10 ... 999,9 VA
Resolutie	0,1 VA
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Schijnbaar vermogen
Meetbereik	1 ... 9,999 kVA
Resolutie	0,001 kVA
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Schijnbaar vermogen
Meetbereik	10 ... 99,99 kVA
Resolutie	0,01 kVA
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Schijnbaar vermogen
Meetbereik	100 ... 999,9 kVA
Resolutie	0,1 kVA
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Schijnbaar vermogen
Meetbereik	1000 ... 9999 kVA
Resolutie	1 kVA
Nauwkeurigheid	±1 % ±20 digits (>20 V en >20 A) / ±2 % ±40 digits (<20 V <20 A)

Vermogensfactor
Meetbereik	0 ... 1
Resolutie	0,001
Nauwkeurigheid	±0,04 (>20 V en >20 A) / ±0,1 (<20 V en <20 A)

Actieve energie
Meetbereik	0 Wh ... 999,999 kVARh
Resolutie	20 Cijfers
Nauwkeurigheid	±1 % van de meetwaarde

Schijnbare energie
Meetbereik	0 VAh ... 999,999 kVAh
Resolutie	20 Cijfers
Nauwkeurigheid	±1 % van de meetwaarde

Reactieve energie
Meetbereik	0 varh ... 999,999 kVARh
Resolutie	20 Cijfers
Nauwkeurigheid	±1 % van de meetwaarde

Frequentie
Meetbereik	46 ... 65 Hz
Resolutie	0,1 Hz
Nauwkeurigheid	±0,3 Hz

Harmonische meting (harmonischen)
Meetbereik	1 ... 50 (rangnummer)

Algemene technische gegevens
Meetfuncties	VASTHOUDEN
Frequentie	50 ... 60 Hz
Type beeldscherm	Grafisch LCD-scherm met verlichting
Schermgrootte	2 inch
Opslagmedium	Intern geheugen
Opslagcapaciteit	50000 Gegevensrecords
Interface	USB
Norm	EN 61010-2-032
Maximale kabeldiameter	55 mm
Automatisch uitschakelen	15 min
Veiligheidsnorm	CAT III 600 V
Afmetingen	Huidige klemopening: max. 55 mm
Selectie meetbereik	Automatisch
Menutaal	Engels, Engels (GB)
Beschermingsklasse (apparaat)	IP20
Batterij	2 x 1,5 V AA-batterij , Alkali-mangaan
Capaciteit	3000 mAh
Bedrijfsomstandigheden	-10 ... 50 °C , 0 ... 85 % r. F.
Opslagomstandigheden	-10 ... 50 °C , 0 ... 85 % r. F.
Afmetingen ( L x B x H )	271 x 112 x 46 mm
Gewicht	650 g
