De multimeter PCE-LT 15 is een gecombineerd meetinstrument waarmee configuratiefouten in het netwerk kunnen worden opgespoord en dat daarnaast als multimeter kan worden gebruikt. Zo kan de randapparatuur van een netwerk snel met de LAN-tester worden gecontroleerd.
Zoals bij ieder meetinstrument moet eerst worden vastgesteld voor welke toepassing het toestel wordt gebruikt. Wordt het dagelijks ingezet onder zware industriële omstandigheden of in de ambachtelijke sector? Is het bedoeld voor opleidingsdoeleinden of voor een hobby? Wilt u een multimeter kopen, dan moet u deze uitgangspunten eerst bepalen.
Zodra deze basisvraag is beantwoord, bent u al een belangrijke stap verder. Vervolgens kunt u de beschikbare uitvoeringen vergelijken en in ons assortiment bepalen hoe de multimeter de meetwaarden moet weergeven. .
Analoge of digitale multimeter?
Analoge uitvoeringen worden tegenwoordig nog maar weinig dagelijks gebruikt. Het aflezen van de juiste schaal en het selecteren van het passende meetbereik is minder eenvoudig dan bij een digitaal toestel. Toch heeft een analoge multimeter nog steeds bestaansrecht. Voor opleidingen en demonstraties kan dit type zeer geschikt zijn, omdat zichtbaar is hoe de meetwaarde zich binnen het bereik beweegt. Hierdoor krijgt de gebruiker een beter gevoel voor de gemeten grootheid. Daarom adviseren wij voor onderwijs- en demonstratiedoeleinden een analoge uitvoering.
Een digitaal model biedt ten opzichte van een analoge uitvoering het voordeel dat veel meer functies in één apparaat kunnen worden geïntegreerd. Zo kan het instrument ook andere fysische grootheden, zoals temperatuur, meten. Daarnaast kan het worden voorzien van een geheugen en een interface. De meetwaarde wordt weergegeven op een LCD- of oleddisplay. Het aantal digits is daarbij een maat voor de resolutie. Het Engelse woord ‘digit’ betekent cijfer of positie. Hoe hoger het aantal digits, hoe fijner de meetwaarden kunnen worden weergegeven. Vaak wordt vermeld dat een apparaat een 3½- of 4½-cijferig display heeft. Bij een 3½-cijferig display zijn drie volledige posities beschikbaar en kan de waarde 999 volledig worden weergegeven. De halve positie is altijd het eerste cijfer en kan doorgaans alleen een 1 of een minteken tonen. Daardoor kan een 3½-digitweergave maximaal 1999 of -1999 aangeven. De afbeelding rechts verduidelijkt dit principe.
Naast de numerieke meetwaarde hebben digitale uitvoeringen vaak een bargrafiek in het display. Deze digitale balk lijkt op de schaal van een analoge meter en helpt de gebruiker om de meetwaarde binnen het ingestelde bereik te beoordelen.
Naast de gebruikelijke functies voor stroom, spanning, weerstand en capaciteit beschikken veel modellen over een diodetest, een halfgeleidercontrole, contactloze spanningsdetectie en temperatuurmeting. Hierdoor is de multimeter een universeel testinstrument voor industrie en ambacht.
Bij dit type meetapparaat worden vaak de aanduidingen RMS (effectieve waarde) en TRMS of True RMS gebruikt. Een True RMS multimeter meet ook een niet-sinusvormige wisselspanning correct en geeft de juiste waarde op het display weer. Let daarbij op het frequentiebereik waarin het instrument werkt. Veelgebruikte bandbreedtes voor TRMS-metingen van stroom en spanning zijn 10 kHz en 100 kHz.
Veel gangbare modellen hebben een stroombereik tot 10 A. Voor het meten van hogere gelijk- of wisselstromen kan een externe stroomtang worden gebruikt. Een multimeter met stroomtang kan via zo’n stroomomvormer indirect stromen tot enkele duizenden ampères bepalen. De omvormer levert hiervoor een spanningssignaal, bijvoorbeeld in mV per A. Via de spanningsmeetfunctie kan vervolgens relatief eenvoudig de stroom in de geleider worden berekend.

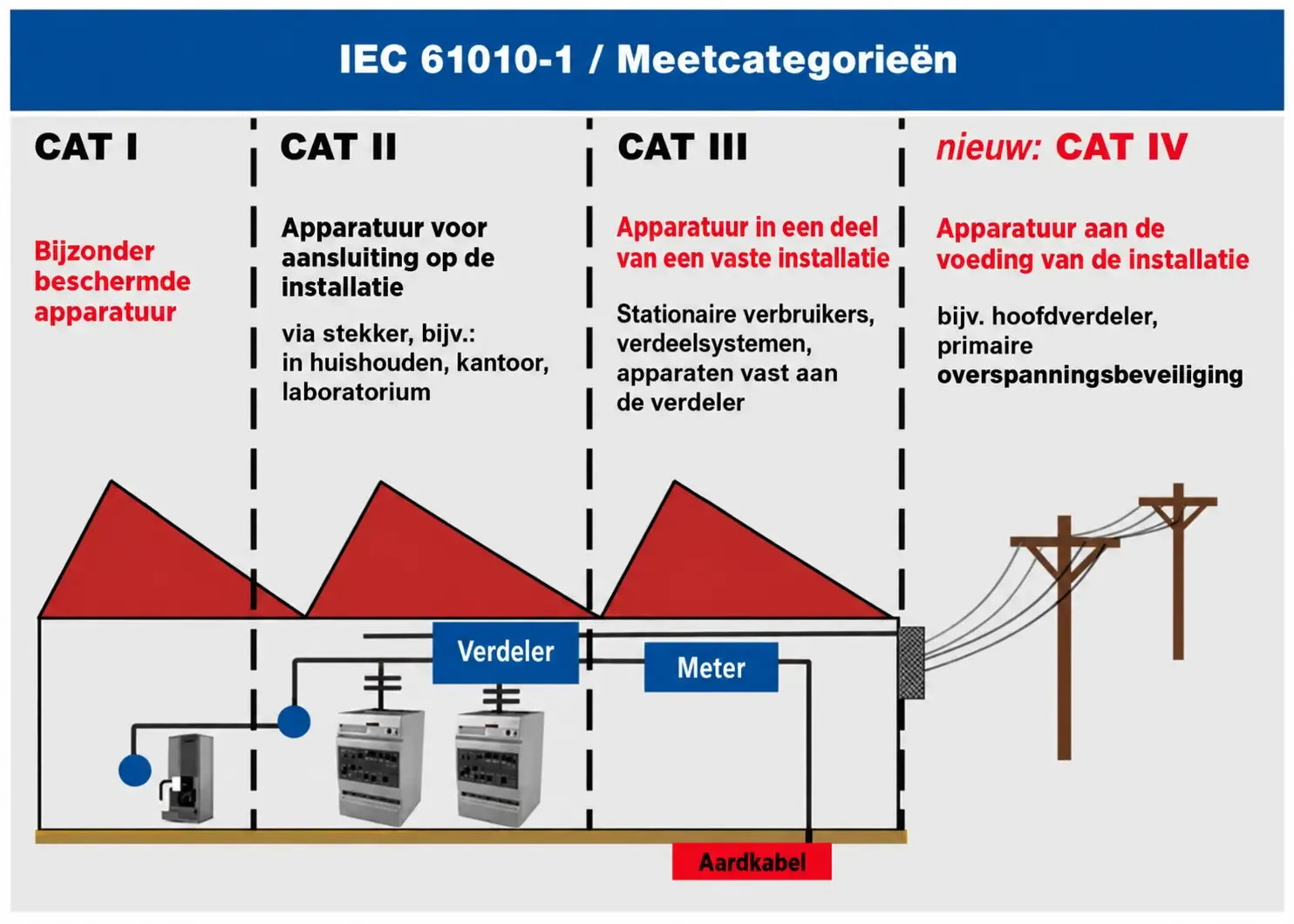

Ook de veiligheid mag niet worden onderschat. Daarom zijn de instrumenten ingedeeld in meet- en veiligheidscategorieën. De afbeelding links geeft uitleg over deze categorieën en de bijbehorende toepassingsgebieden.
Er zijn twee hoofdgroepen: digitale en analoge meetapparaten. In dit artikel worden de eigenschappen van een digitaal model nader toegelicht. Informatie over uitvoeringen met een analoge aanwijzing vindt u in het artikel over de analoge multimeter.
Een multimeter is een meetinstrument dat verschillende meetmethoden en meetbereiken in één apparaat combineert. Het wordt doorgaans gebruikt als spannings- of stroommeter. Naast deze twee primaire meetfuncties voor gelijk- en wisselgrootheden kunnen moderne uitvoeringen ook weerstanden, condensatoren, dioden en spoelen nauwkeurig meten.
De voordelen van digitale uitvoeringen zijn de relatief eenvoudige mechanische constructie en de elektronische componenten die in grote aantallen kunnen worden geproduceerd. Daardoor zijn deze apparaten al tegen een relatief lage prijs verkrijgbaar. Moderne LCD’s hebben bovendien de bediening verbeterd. Afhankelijk van de ingestelde meetgrootheid en het gekozen meetbereik worden de SI-eenheid en de meetwaarde als getal en in een bargrafiek weergegeven. Het apparaat beschikt tevens over beveiligingen tegen overbelasting en ompoling. Schokken veroorzaken doorgaans weinig schade, omdat er geen bewegende onderdelen aanwezig zijn. Comfortabele modellen kunnen het spanningsbereik automatisch selecteren. De voeding vindt plaats via een batterij, netadapter of zonnecel.
Bij een digitale multimeter wordt het signaal elektronisch gemeten met een analoog-digitaalomzetter en als numerieke waarde weergegeven. De gebruikelijke meetbereiken lopen van 200 mV tot 1000 V en van 20 µA tot 20 A. Bij spanningsmetingen bedraagt de ingangsweerstand meestal 1 tot 20 MΩ; 10 MΩ is gangbaar. Afhankelijk van het meetbereik ligt de relatieve foutgrens onder 1%. Bij een hoogwaardige uitvoering bedraagt deze in de gelijkspanningsbereiken minder dan 0,2%. De stroommeting wordt uitgevoerd door de spanning over omschakelbare shuntweerstanden te meten. Ook de weerstand wordt via een omschakelbare constante-stroombron aan de hand van de spanning bepaald.
Sommige apparaten kunnen daarnaast frequentie, capaciteit, inductiviteit en de eigenschappen van transistoren en dioden meten. Dankzij ingebouwde sensoren zijn ook metingen van geluid, lichtsterkte, luchtvochtigheid en temperatuur mogelijk. Externe sensoren, bijvoorbeeld met een spanningsuitgang, kunnen het toepassingsgebied verder uitbreiden. Naast vocht-, geluids-, licht- en temperatuurmetingen zijn ook metingen van toerental, druk, luchtsnelheid en stroom via een stroomtang mogelijk.
Bij een analoge uitvoering wordt de meetwaarde op een wijzerdisplay met meerdere schalen voor verschillende meetbereiken weergegeven. Bij hoogwaardige apparaten kan de foutgrens minder dan één procent van de eindwaarde van het meetbereik bedragen.
De uitslag wordt doorgaans gevormd door een draaispoelmeter. De meetbereiken lopen voor gelijkspanning van 100 mV tot 1000 V en voor gelijkstroom van 100 µA tot 10 A. Hoogwaardige apparaten bieden soms nog kleinere bereiken. Bij spanningsmetingen heeft een analoge multimeter meestal een aanzienlijk lagere ingangsweerstand dan een digitale uitvoering. Dit kan bij hoogohmige spanningsbronnen meetafwijkingen veroorzaken door beïnvloeding van de schakeling. Ingebouwde versterkers kunnen de invloed van de ingangsweerstand bij stroom- en spanningsmetingen verminderen. Daardoor kan een analoog toestel bij spanningsmetingen een hoge ingangsweerstand bereiken die vergelijkbaar is met die van een digitaal model.
Bij een weerstandsmeting wordt de stroom beoordeeld die een ingebouwde batterij door de weerstand kan laten lopen. Deze methode is alleen geschikt voor globale indicaties, omdat de verhouding sterk niet-lineair is. Bij zeer hoogwaardige apparaten kan versterkerelektronica worden gebruikt om de schaal voor weerstandsmetingen te lineariseren.
De apparaten worden in verschillende vormen en uitvoeringen aangeboden. Handmodellen hebben meestal de klassieke opbouw met bovenaan een display, in het midden een multifunctionele draaischakelaar en onderaan de aansluitingen voor de meetleidingen. Deze toestellen worden door onderhoudspersoneel vaak als universeel meetinstrument gebruikt.
Tafel- of laboratoriummodellen worden toegepast op vaste werkplekken. Ze hebben doorgaans grotere displays en kunnen op 230 V AC worden aangesloten. Penmodellen en spanningstesters met extra meetfuncties zijn geschikt voor vakmensen die kleinere meettaken uitvoeren. Andere categorieën zijn stroomtangen en oscilloscopen met geïntegreerde meetfuncties. Bij de meeste apparaten wordt het meetbereik automatisch geselecteerd; bij andere modellen kiest de gebruiker het bereik handmatig.
Een multimeter combineert meerdere elektrische meetfuncties in één apparaat en is verkrijgbaar als analoge, digitale, TRMS- of speciale uitvoering. De juiste keuze hangt af van het meetbereik, de gewenste nauwkeurigheid, de veiligheidscategorie en aanvullende functies. Ook voor een isolatiemultimeter of een andere professionele toepassing helpt ons support- en verkoopteam u graag verder. Elke werkdag tussen 08.30 en 17.00 zijn ze te bereiken. Neem voor meer informatie contact op met
