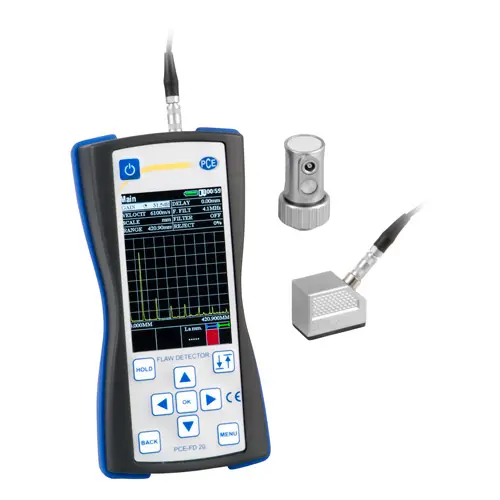

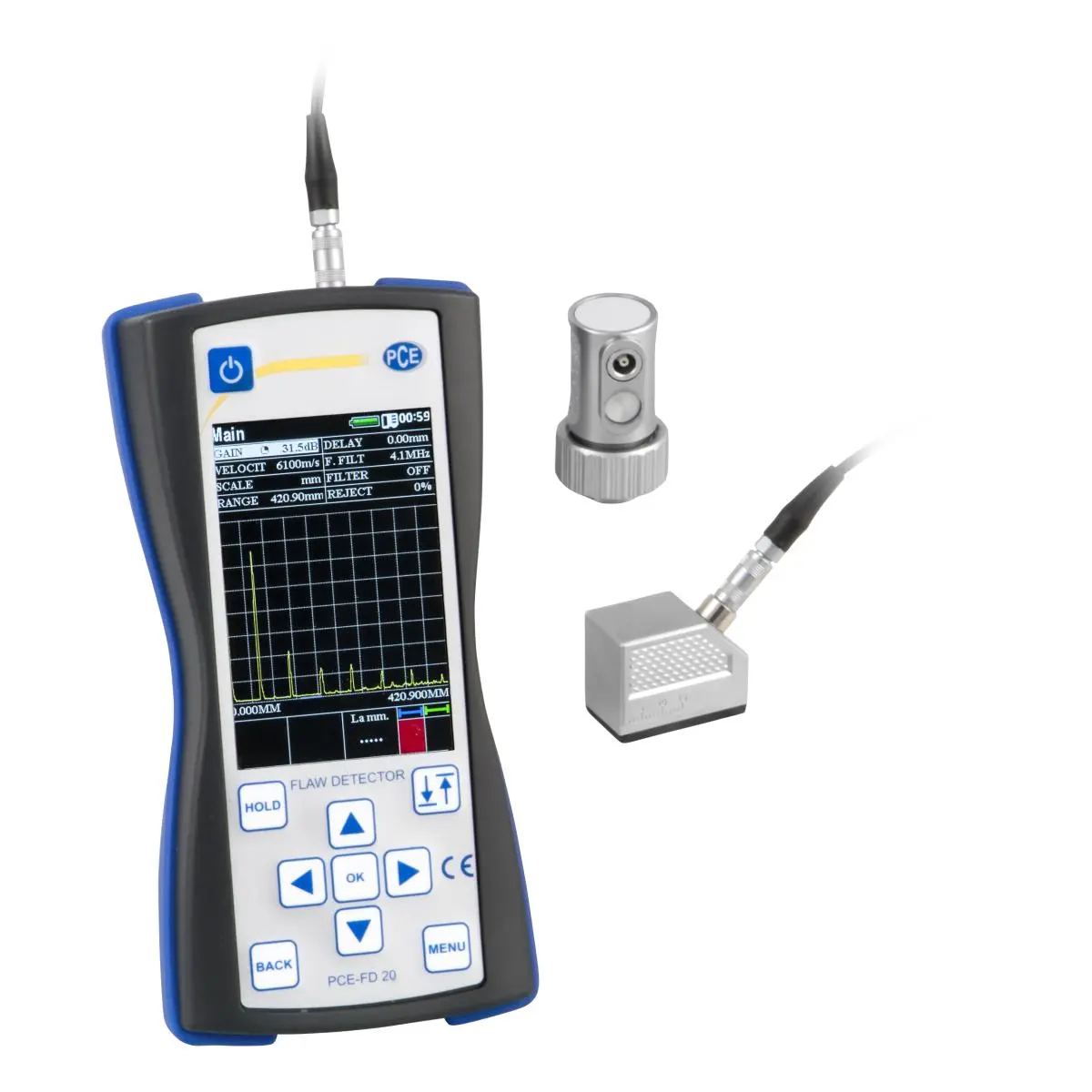

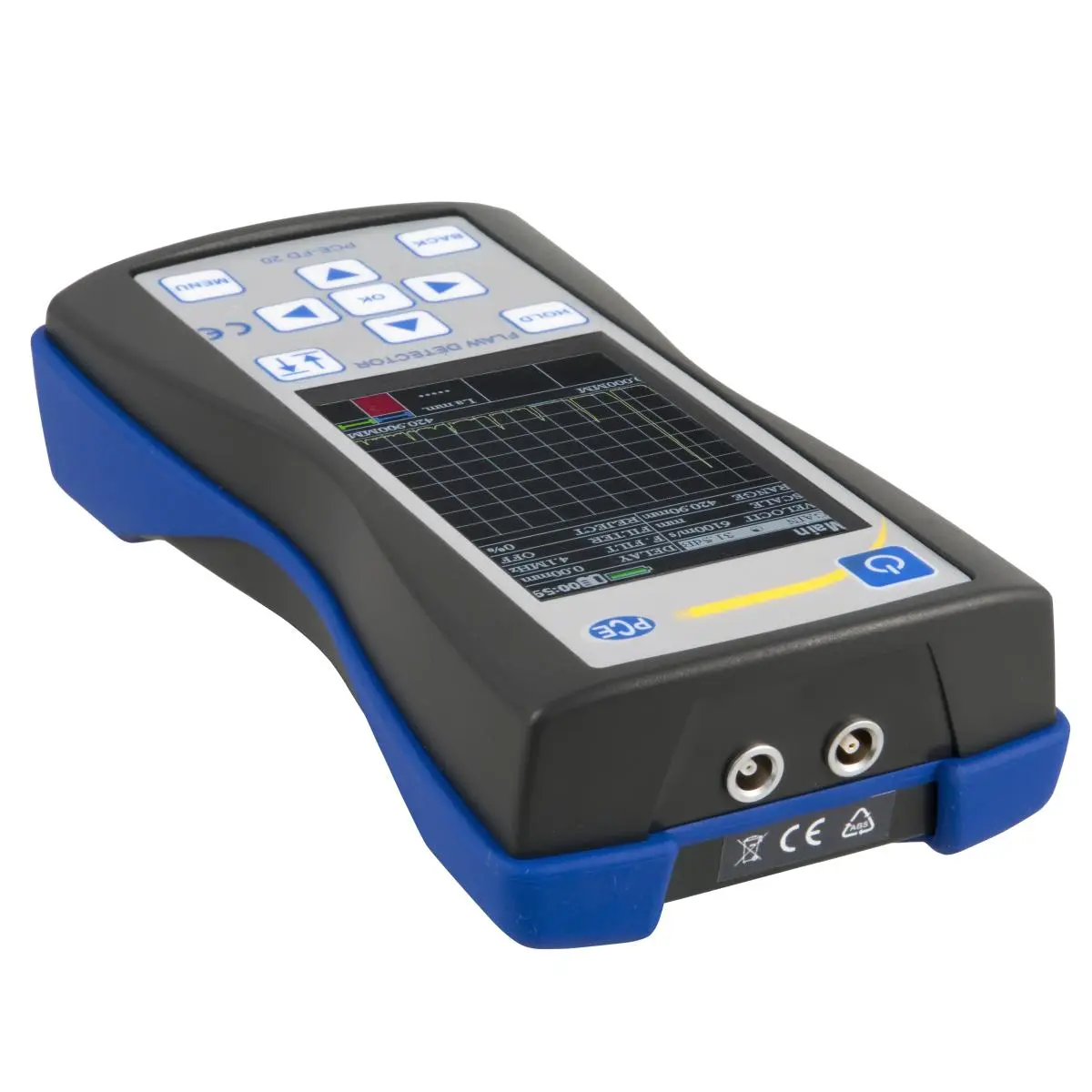

Diktemeter PCE-FD 20

Best.nr.: PCE-FD 20

EAN: 4250348715234

Beschrijving

Ultrasone tester voor het testen van materialen / batterij of netstroom exploitatie /
twee verschillende meet sondes (45 ° en 90 °) / sensorkabel met een lengte van 1,5 m

De ultrasone tester PCE-FD 20 wordt gebruikt voor het testen van materiaal. De ultrasone tester kan worden gebruikt in vele inzetgebieden, bijv. bij het testen van materialen op defecten zoals scheuren, gaten en andere gebreken. Ook voor het toezicht op lasnaden is de ultrasone tester zeer geschikt. Door het echografie principe stelt de tester u in staat een volledig niet-destructieve meting van oppervlakken uit te voeren. Naast de detectie van defecten kan ook de diepte bepaald worden. Ook is het mogelijk om de gehele dikte van het materiaal te bepalen met de ultrasone tester. Op raakvlakken van verschillende materialen met ongelijke dichtheid en golf impedantie, wordt de echo gereflecteerd en verspreid. De ultrasone golven kunnen door het materiaal worden verzonden, met behulp van verschillende meetsondes. Één meetsonde heeft de mogelijkheid om ultrageluid in een hoek van 90 ° te versturen en één heeft de mogelijkheid om ultrageluid in een hoek van 45 ° te versturen naar het teststuk. Zo kunnen, nadat de echo door het teststuk gestuurd is en de looptijd bepaald is, wanddikten bepaald worden, lasnaden gecontroleerd worden en componentfouten gedetecteerd worden. Door het geringe gewicht van slechts 250 gram kunt u het apparaat gemakkelijk vervoeren naar verschillende arbeidsplaatsen. De frequenties liggen tussen één en 10 megahertz. Daarnaast verwerkt de ultrasone tester geluidsnelheden tussen 1000 en 9999 meter per seconde.

Kenmerken

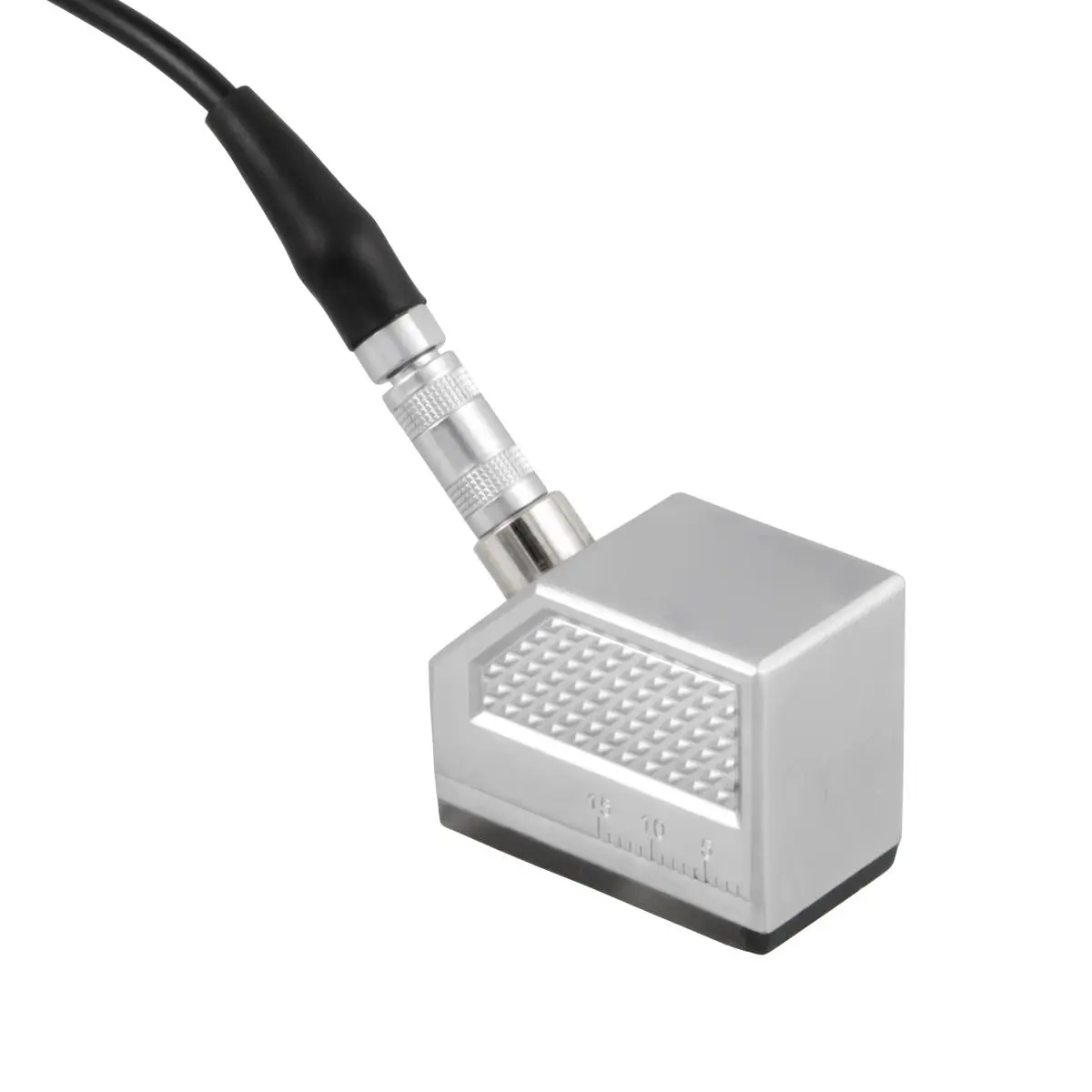

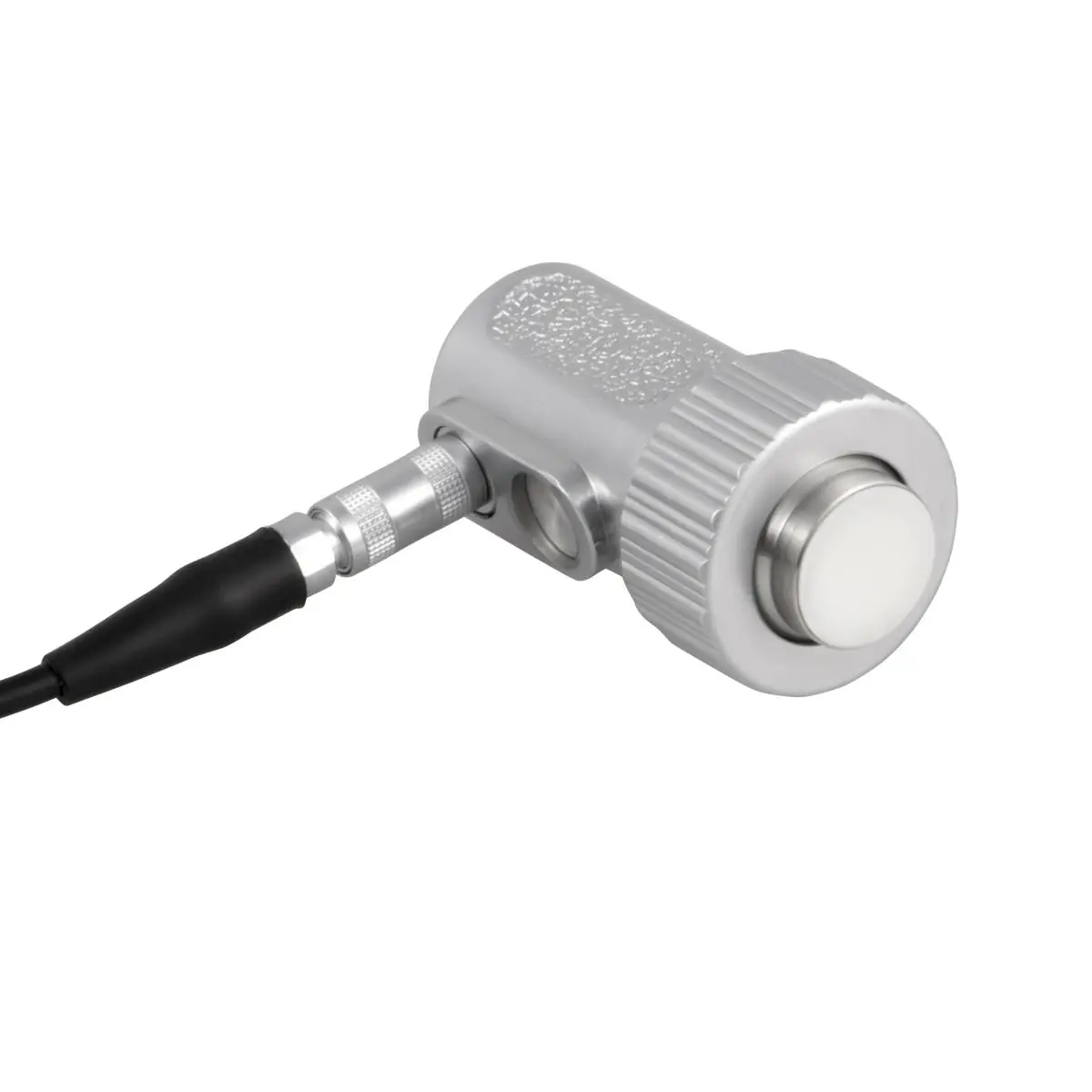

- Geometrische meetsondes van 45 ° en 90 °
- Lichtgewicht
- Exploitatie via batterij of netspanning

- 1,5 m sondekabel
- Helder en groot display
- USB-interface

Specificaties

Technische specificaties van de ultrasone tester PCE-FD 20
Frequentiebereik	1 ... 10 MHz
Scantijd	6 ... 1000 µm
Geluidssnelheid	1000 ... 9999 m / s
Meetafwijking met tijdsintervallen	< ±0,025 µm
Maximale afwijking van de amplitudesignalen bij de ontvanger ingang in het bereik van 0 ... 110 dB	< ±0,5 dB
Versterkingsbereik	125 dB
Gemiddeld aantal materiaaltesten	1 ... 16
Aantal controlepunten (tijd-variabele gain)	15
Tijd van de excitatiepuls tot aan de last	0,0 ... 0,5 µs
Amplitude van de excitatiepuls tot de 50 ohm weerstand	100, 200, 300
Arbeid frequentiebereik van de ontvanger bij -3 dB	1 ... 10 MHz
Afwijking van de amplitudes van het ingangssignaal in het bereik van 10 ... 100% van het beeldformaat	<1 dB
Scan	1 ... 1000 µs
Scan vertraging	0 ... 2000 µs
Meetbereik van tijdsintervallen	0 ... 1000 µs
Vertraging sondes	0 ... 15 µs
Automatische waarschuwing bij gebreken	dual-gate
Instelling van het meetbereik bij de tijdelijke variabele versterking	0 ... 2000 µs
Instelling van de meetlimieten bij de tijdelijke variabele versterking	0 ... 100 %
DC (ontvanger)	positieve halfgolf, radio-modus
Afmetingen (B x H x D)	80 x 162 x 35 mm
Afmetingen display	48 x 74 mm
Voeding	100 ... 250V AC AA-batterijen 1.5V (3 stuks)
Gewicht	250 g (zonder batterijen)
Tijd tussen meetfouten	>3000 h

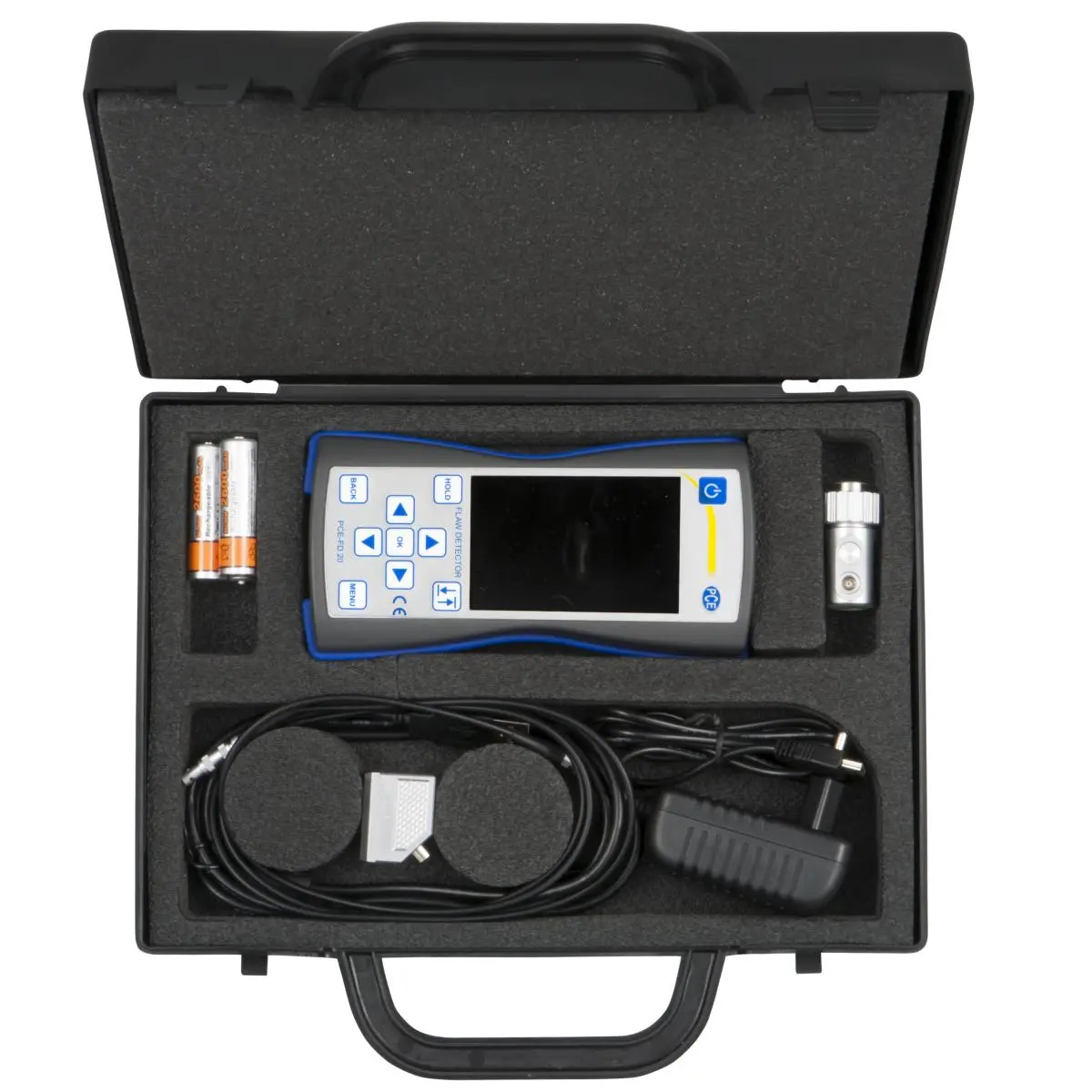

Omvang van de levering van de ultrasone tester PCE-FD 20 1 x Ultrasone tester PCE-FD 20, 1 x sondekabel (1,5 m), 1 x ultrasone sonde (90 °) 1 x ultrasone sonde (45 °), 3 x 1,5 V batterij (AA), 1 x laadkabel, 1 x USB-kabel, 1 x handleiding.
