Varenr.: PCE-VDL 16I

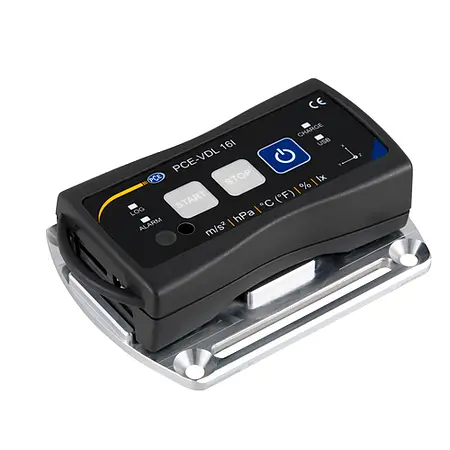

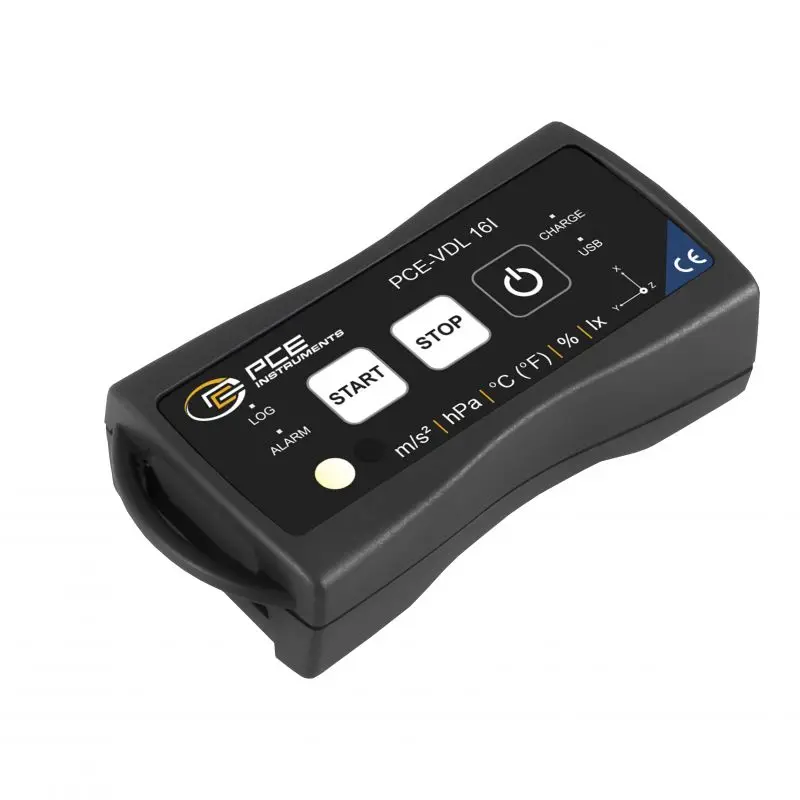

Datalogger PCE-VDL 16I

1.904,00 DKK
2.380,00 DKK
:
4250348717740
PCE-VDL 16I
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage

Beskrivelse

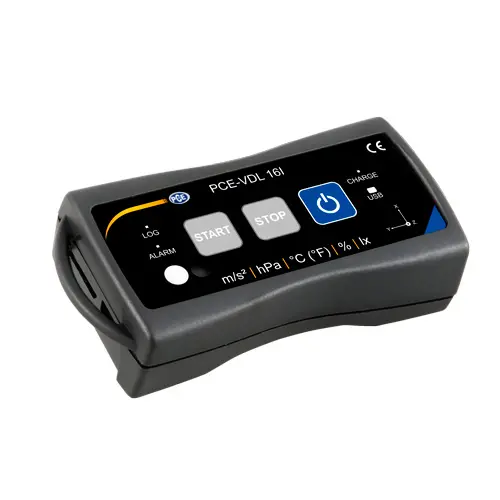

PCE-VDL 16I datalogger til maskinovervågning med yderligere registrering af miljødata

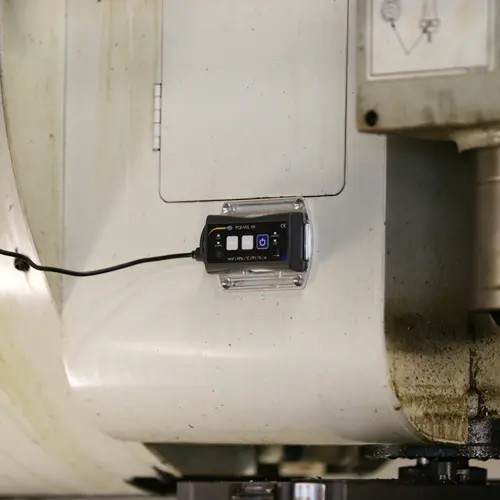

Den maskintekniske datalogger PCE-VDL 16I fra PCE Instruments måler og lagrer de relevante parametre temperatur, relativ fugtighed, lufttryk, lys a samt acceleration i tre akser ved hjælp af en vibrationssensor. Denne datalogger er derfor ideel til overvågning af vibrationer på maskiner og samtidig måling og registrering af de relevante miljøforhold i systemet. Fremstillingsmaskiner eller bearbejdningsmaskiner såsom en flerakset fræsemaskine anvender væsentligt forbedrede drivenheder, men dataloggeren kan under alle omstændigheder registrere maskinens grundlæggende vibrationsadfærd og derfra registrere udviklingen af vibrationerne over tid. På denne måde kan fræsemaskinens vibrationsadfærd vurderes med korte intervaller, og fejlkilder kan lokaliseres. Forårsager drevet et vibrationsproblem eller er et værktøj defekt? PCE Instruments tilbyder også vibrationsmåleapparater til permanent installation og dermed permanent overvågning af en maskine, men at bruge en datalogger er også en meget omkostningseffektiv variant til hurtig og præcis maskinovervågning. Vibrationsmaskiner Systems Du kan også optimere dine systemer, fange værdifulde måledata, der hjælper dig med at reducere slid på dine systemer og maskiner. Gør det nemmere for dig selv at designe lejer og dæmpersystemer, muliggør reduktioner i motorstøj, opdager hurtigt ubalancer ... Dataloggerne til maskinovervågning er dine billige og præcise hjælpere inden for maskinteknik og andre anvendelsesområder. Afhængigt af indstillingen af den respektive målehastighed / registreringshastighed kan dataloggeren optage i nogle dage. De registrerede målte værdier gemmes på det interne 2 GB SD-kort og kan overføres til andre medier og evalueres der, hvis det ønskes. Den maskintekniske datalogger programmeres som ønsket ved hjælp af den software, der er inkluderet i leveringsomfanget. Ved hjælp af samme software kan den maskintekniske datalogger udlæses igen, efter at dataene er blevet registreret. Ved afgivelse af en ordre modtager kunden altid den seneste version af softwaren. Denne er også tilgængelig til download i "downloadområdet" fra producenten PCE Instruments. Selvom der ikke er strømforsyning, bevares de målte værdier i dataloggeren, så brugeren ikke mister maskinovervågningsdata. Kontakt udviklingsselskabet for PCE Instruments, hvis du har brug for f.eks. større lagerkapacitet, større batteri eller andre sensorer til dataloggeren. Som producent kan PCE Instruments tilbyde dig løsninger meget hurtigt og billigt.

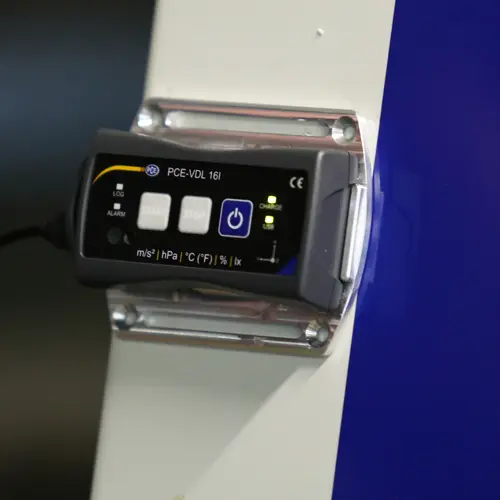

Autonom tilstandsovervågning i definerede perioder

Den kompakte maskintekniske datalogger til maskinovervågning danner en nyttig bro mellem mobile vibrationsmålingsenheder, som bruges til regelmæssig trendbestemmelse af maskintilstande og stationære systemer, som optager data permanent. Tendensbestemmelsen ved brug af mobile enheder har fordele i form af omkostninger og tid for det personale, der skal indsættes, og en relativt lille mængde data, der skal vedligeholdes, da måleintervallerne er i intervallet af dage, uger eller måneder. Det betyder dog samtidig, at der ikke registreres vibrationshændelser mellem målingerne, og værdifuld information om maskinens tilstand går dermed tabt. Hvis du vil undgå dette, bruger du stationære systemer til maskinovervågning. På den ene side skaber maskinovervågning med stationære anlæg et billede af maskinens status over hele overvågningsperioden, information går ikke tabt, på den anden side anskaffelsesomkostningerne er højere, og de til tider ekstremt store mængder data skal behandles opbevares, vedligeholdes og evalueres. Den maskintekniske datalogger lukker kløften mellem disse to tilgange til maskinovervågning. Vibrationsadfærd drev behandlingsmaskineMed maskinteknik dataloggere kan Vibrationer og svingninger på maskiner kan bestemmes over definerede tidsrum uden behov for at installere omfattende stationære vibrationsovervågningssystemer og uden risiko for manglende vibrations- eller stødhændelser, som giver vigtig information om maskinernes tilstand.

Proces-ledsagende maskinovervågning for produktionsanlæg

Ud over udsagn om maskinens generelle tilstand kan den maskintekniske datalogger også bruges til at bestemme processen Information. Hver maskine genererer vibrationer og svingninger via drivenheden. I produktionssystemer såsom fræsemaskiner overlejres disse svingninger af processvingninger og vibrationer. Vibrationsspidser kan forekomme, afhængigt af den hastighed, hvormed fræsningen udføres, hvor stor tilspændingen er valgt, hvor dybt fræseren er i indgreb , hvor skarpe skærene er, om fræsningen udføres i op- eller nedretningen og hvilket materiale der behandles, som endda kan være inden for rækkevidden af naturlige resonanser for forskellige maskinkomponenter. De resulterende mekaniske belastninger kan på den ene side beskadige fræseværktøjet, spindellejet og maskinen generelt, og kraftige vibrationer kan også føre til fejl i fræsemønsteret eller synlige klapmærker på komponenten. Den maskintekniske datalogger kan bruges til under processen at finde ud af, ved hvilke parametre de største mekaniske belastninger ikke forekommer.

Mulige anvendelser som maskinteknisk datalogger

Inden for maskinteknik kan dataloggeren fra PCE Instruments ikke kun bruges til at levere værdifulde data til maskinovervågning, men også til indlæsning under konstruktion eller transport af kapitalgoder, store Maskiner eller produktionsanlæg, anvendes den maskintekniske datalogger. At sætte for meget ned med gaffeltrucken, at slå den ved lastning med kranen eller for store stødbelastninger under transport til installationsstedet er farekilder, der lurer overalt hvilket kan have dyre konsekvenser for producenten eller transportfirmaet. Når man undersøger årsagen, kan den maskintekniske datalogger give vigtig information om tid, størrelse og retning af påvirkningsbelastningen under hensyntagen til andre miljøforhold såsom temperatur eller fugtighed. Ved efterfølgende at dokumentere de fysiske miljøforhold med den maskintekniske datalogger kan ansvarsforhold afklares i tilfælde af produktskade. Den fuldstændige dokumentation af miljøforholdene gør det også muligt at forudsige mulige belastningstoppe, hvilket forenkler planlægningen af fremtidige transporter for producenterne af de tilsvarende systemer. De mulige anvendelser af dataloggeren er derfor meget forskelligartede inden for maskinteknik. Uanset om det er maskinovervågning under drift eller dokumentation af vibrations- og stødbelastninger under lastning og installation, maskintekniske dataloggere fra PCE Instruments leverer altid meningsfulde måleresultater.

Funktioner

- 3-akset acceleration op til 800 Hz
- til temperatur, fugtighed, lufttryk og lys
- 32 GB SD-hukommelseskort
- lille design : 86,8 x 44,1 x 22,2 mm
- Made in Germany

Specifikationer

>
Måling
Måleområde Temperatur -20 ... +65 °C
Nøjagtighed ±0,2 °C
Måle-/opbevaringshastighed 1s ... 1800-tallet

Måleområde Relativt fugtighed 0 ... 100 % rel. fugtighed
Nøjagtighed ±1,8 % rel. Fugtighed
Måle-/opbevaringshastighed 1 s ... 1800 s

Måleområde lufttryk 10 ... 2000 mbar
Nøjagtighed ±2 mbar (i området 750 . .. 1100 mbar) ellers ±4 mbar
Måling/lagringshastighed 1 s ... 1800 s

Måleområde lys  0,045 .. 188.000 lx
Nøjagtighed n/ a
Måle-/lagringshastighed 1 s ... 1800 s

Måleområde 3-akset acceleration   ±16 g
Nøjagtighed ±0,24 g
Måle-/lagringshastighed 800 Hz ... 1 Hz


Generelle tekniske data for minidataloggeren PCE-VDL 16I

Hukommelseskapacitet

2,5 millioner Målinger pr. måling, 3,2 milliarder aflæsninger med lukket 32 GB microSD-hukommelseskort

knap

Start/stop en måling; slå dataloggeren til eller fra

LED

Log: Driftsstatus
Alarm: Alarmvisning
Opladning: Visning af ladestatus
USB: Status for forbindelsen til pc'en

Strømforsyning

integreret Li-Ion batteri 3,7 V / 500 mAh
Batteriet oplades via USB-porten

Integrerede sensorer

>

Temperatur, relativ luftfugtighed, barometertryk, lys, 3-akset acceleration

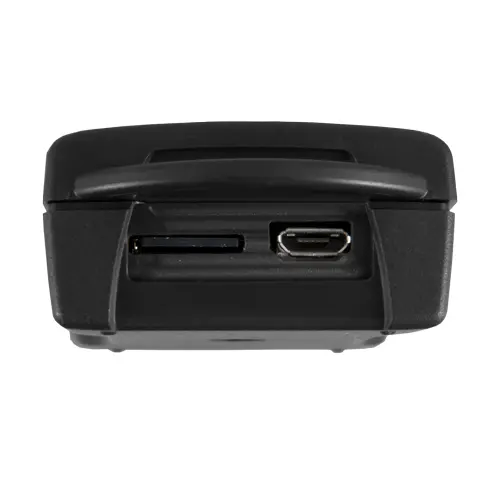

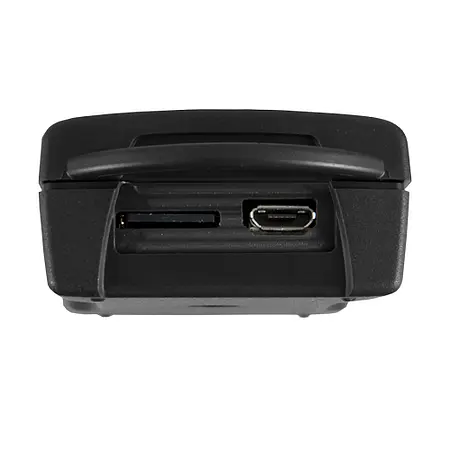

Grænseflade

USB

PC-software

>

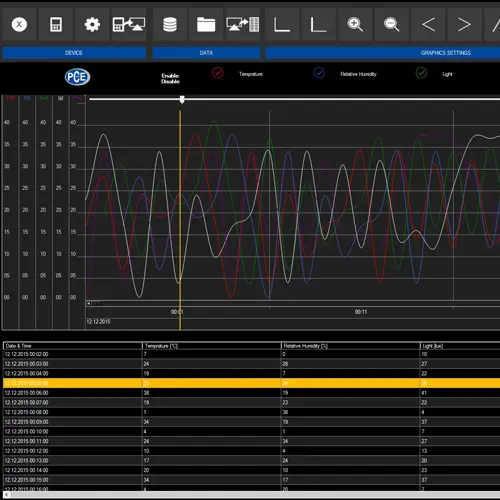

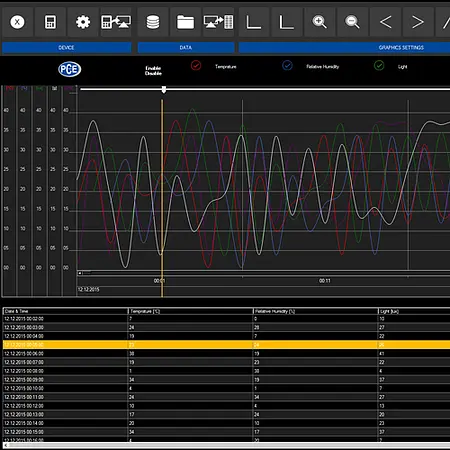

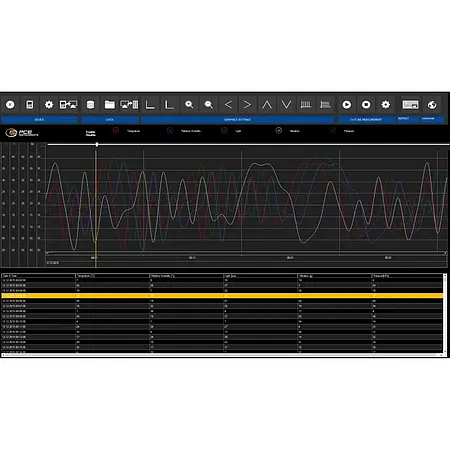

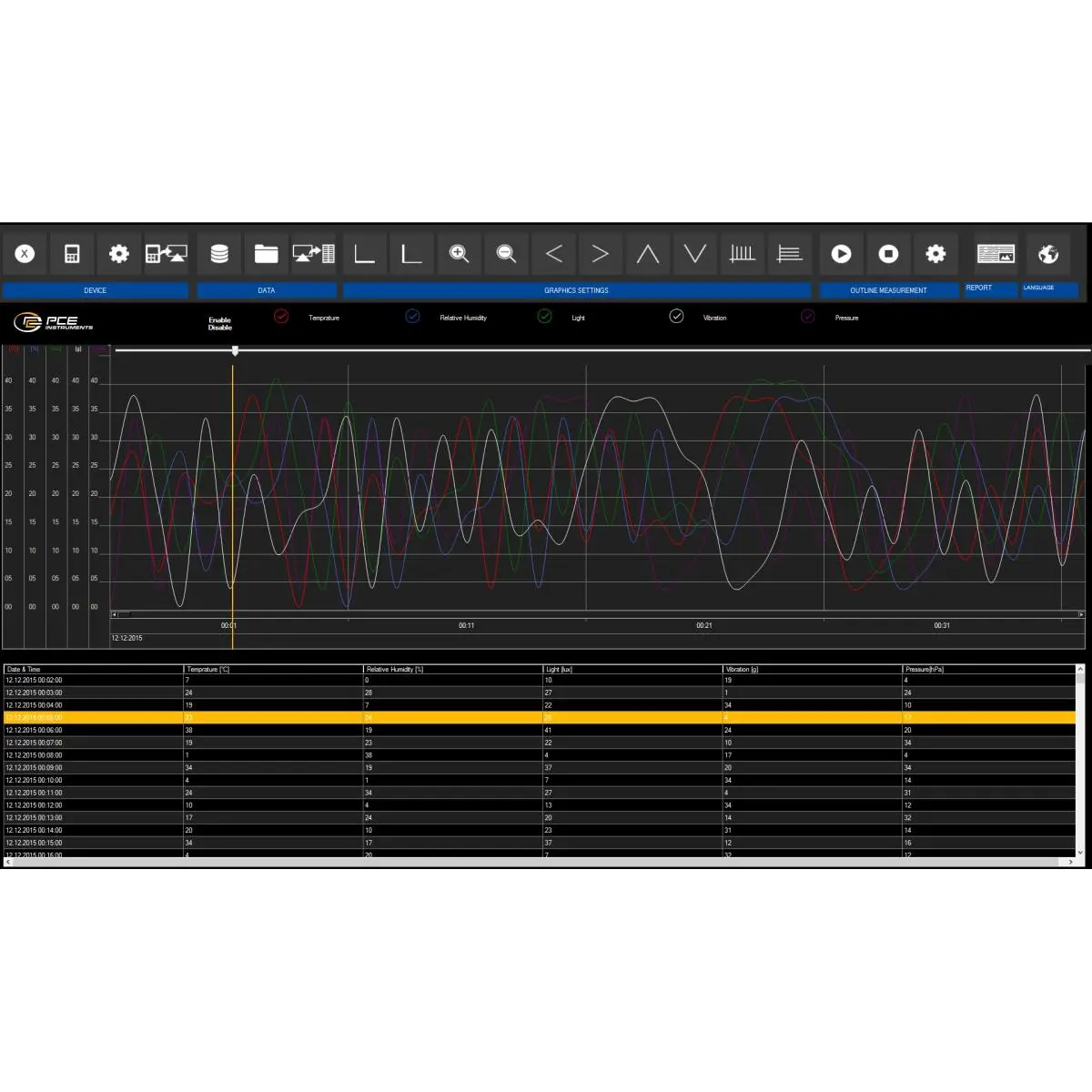

Gratis opsætnings- og evalueringssoftware (Windows XP / Vista / 7 / 8 / 10 32-bit / 64-bit) til dataindsamling og -evaluering.

Driftsbetingelser

Temperatur -20 ... +65 °C

Opbevaringsforhold

Temperatur +5 ... +45 °C (ideelle opbevaringsforhold for batterier)
10 ... 95 % relativ luftfugtighed, ikke-kondenserende

Standarder

PCE-VDL 16I svarer til EU RoHS/WEEE-direktivet.

Vægt

ca. 60 g

Mål (L x B x H)

87 x 44 x 23 mm

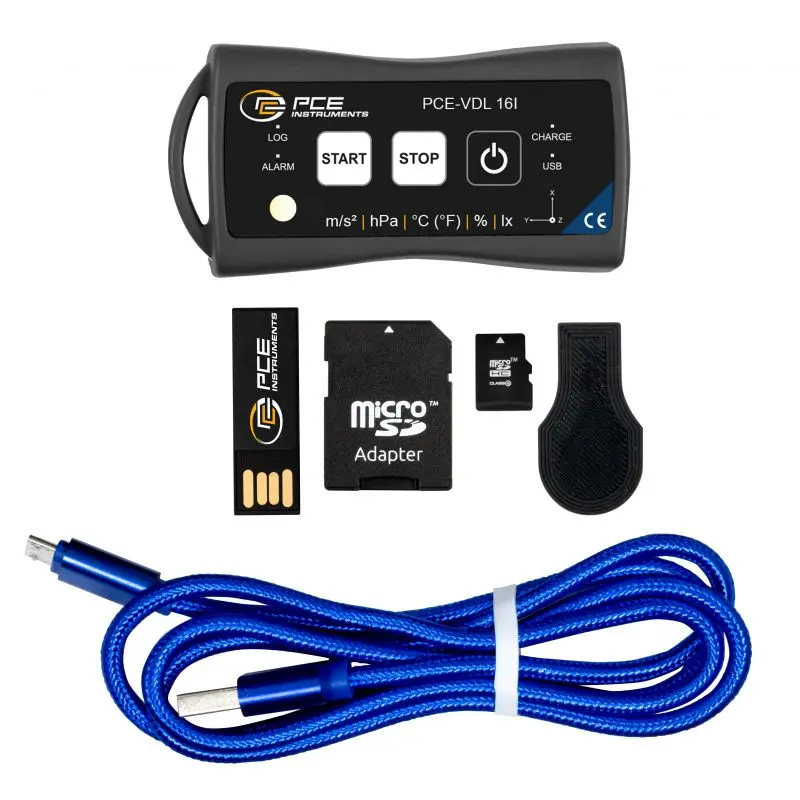

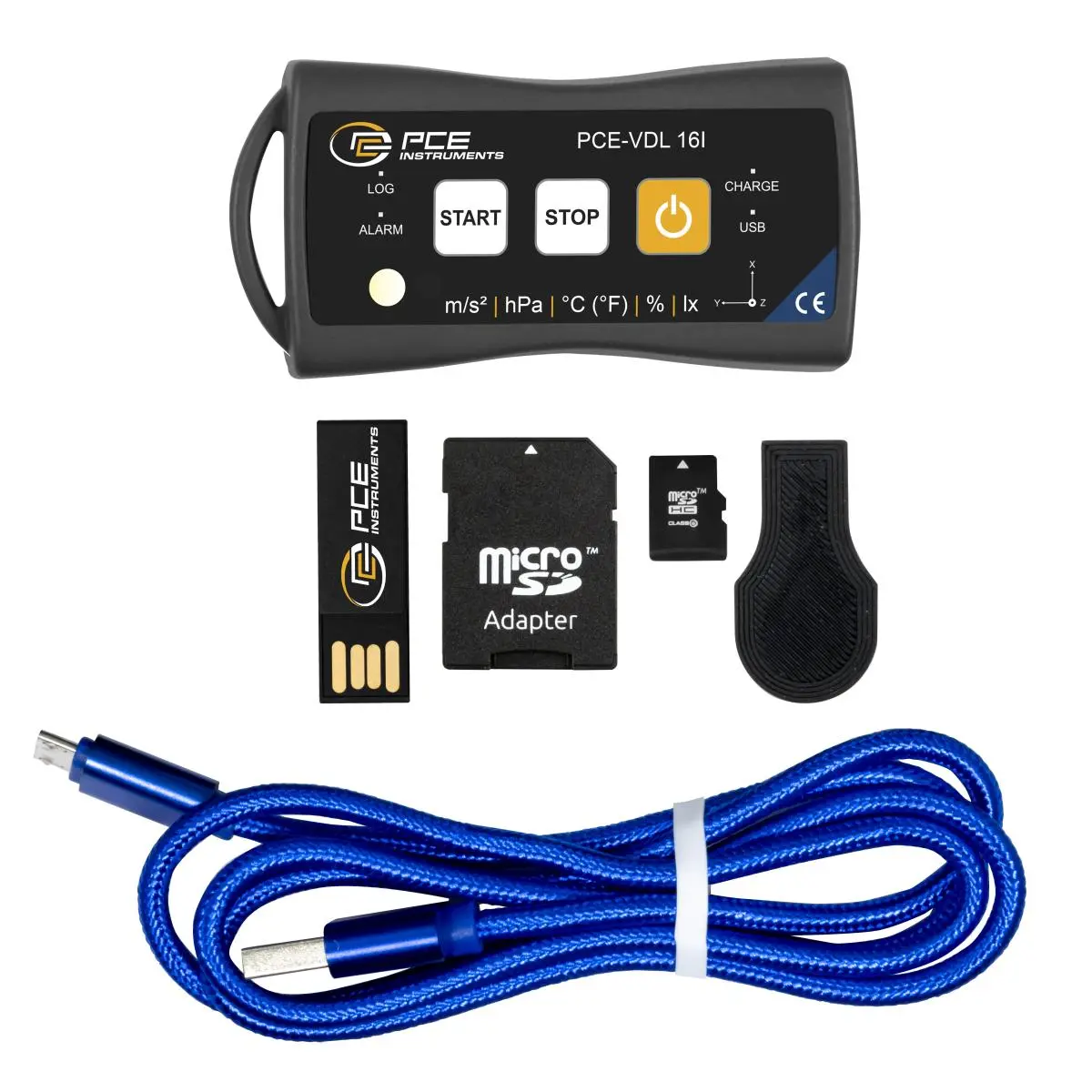

Leveringsomfang

1x datalogger PCE-VDL 16I
1x datakabel USB - USB Micro

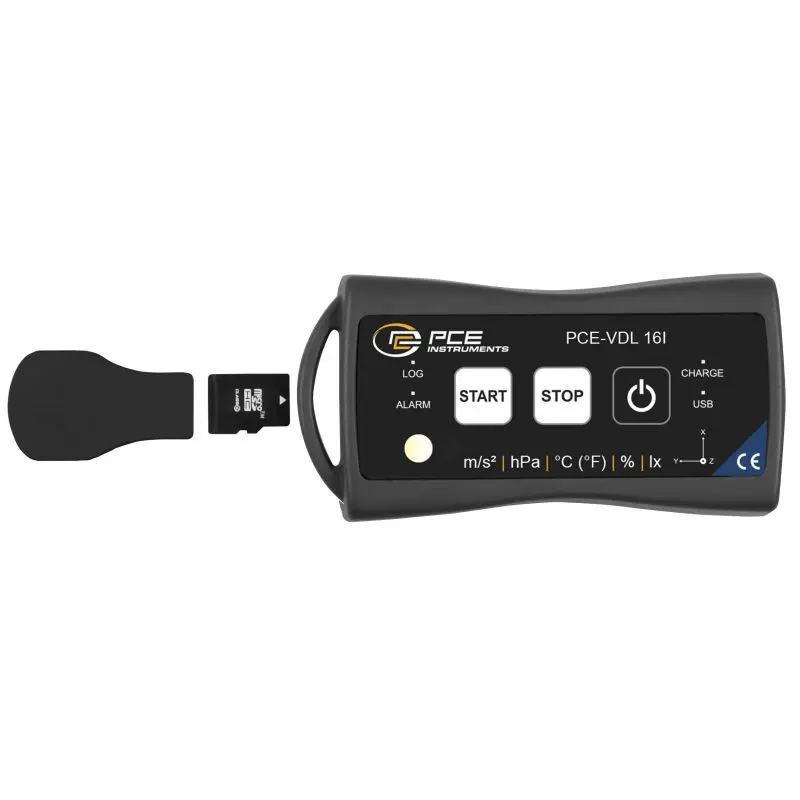

1x 32 GB SD hukommelseskort

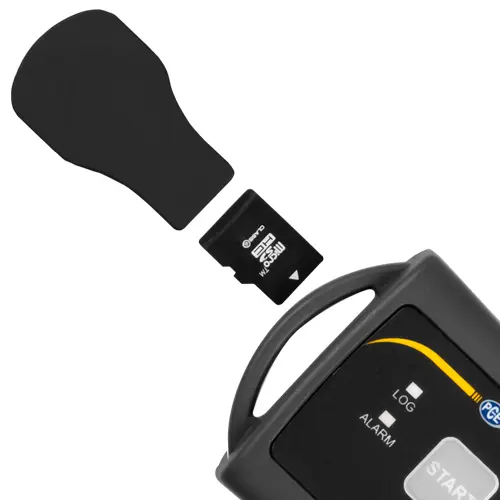

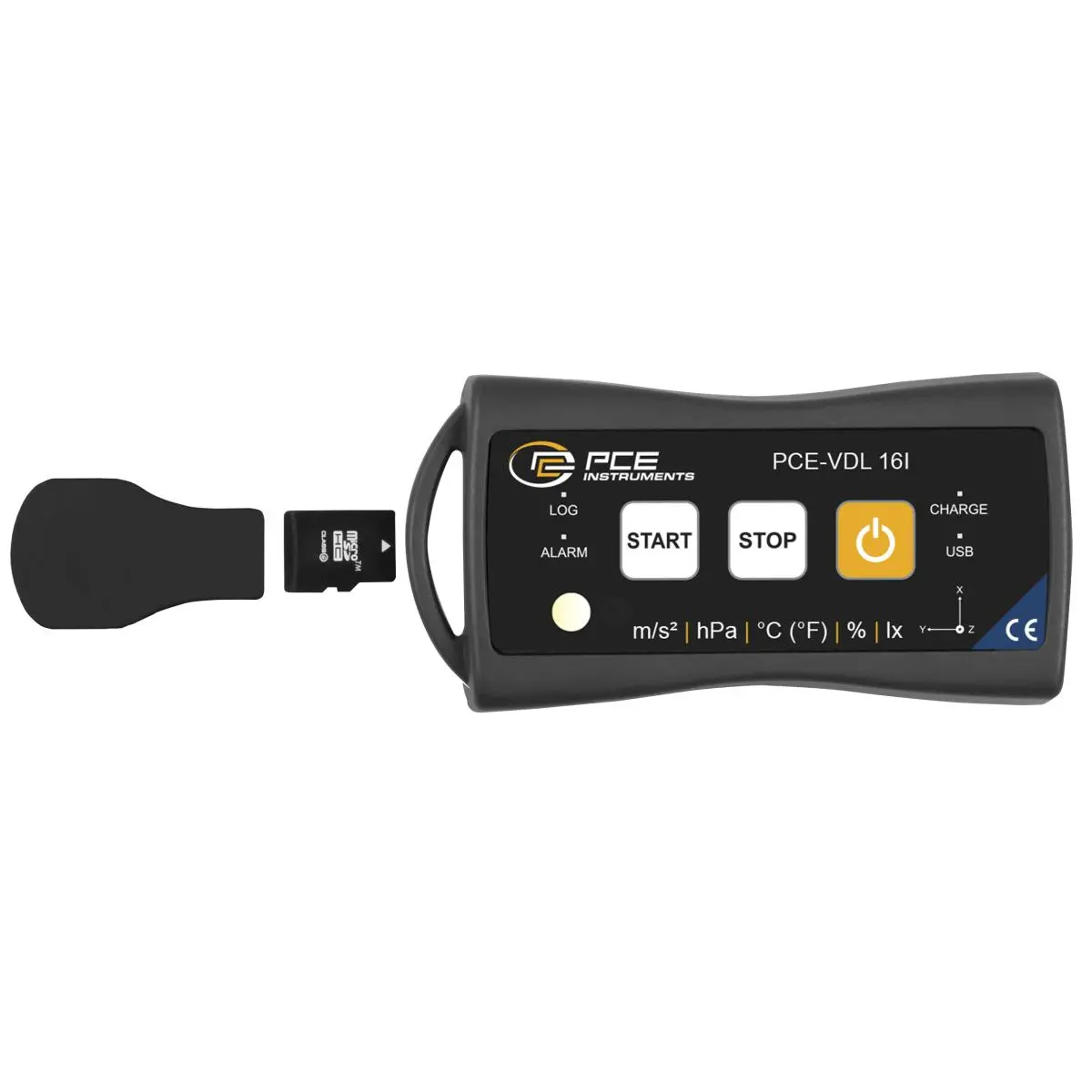

1x glideelement til SD-kort
1x USB-stick med pc-software og betjeningsvejledning
