Kalibrering

PCE-instrumenter: Dit kalibreringslaboratorium til professionel kalibreringsservice

Kvalitetsstyringssystemet for PCE-kalibreringsservice er certificeret i henhold til DIN EN ISO 9001:2015-standarden og kalibrerer forskelligt måle- og testudstyr. Mange testenheder fra PCE Instruments fra områderne måle-, laboratorie-, vejnings- og kontrolteknologi er allerede kalibreret af vores kalibreringslaboratorium. Hvis din virksomhed har behov for en ISO- eller DAkkS-kalibrering for at opfylde retningslinjerne for test af device management i henhold til DIN EN ISO 9001, er denne valgfri tilgængelig gennem kalibreringsservicen fra kalibreringslaboratoriet hos PCE Instruments, hvis den ikke er inkluderet i leveringsomfanget.

Derudover har kalibreringstjenesten fra PCE Deutschland GmbH bemyndigelse til at udføre DAkkS kraftkalibreringer i måleområdet 500 ... 10.000 N på vegne af esz AG.

Med vores omfattende kalibreringsservice er vi i stand til at gøre dette for at kalibrere et stort antal målte variabler. Vi kalibrerer blandt andet: manometre, hårdhedsmålere, kraftmålere, materialetykkelsesmålere, belægningstykkelsesmålere, vibrationsmålere, fugtmålere, temperaturmålere, glansmålere, gasmålere, længdemålere, vægte, flowmålere, ORP-målere, ledningsevne målere og meget mere .

Oversigt over kalibreringer/kalibreringstjeneste

Mekaniske parametre

Måling	Måleområde/referencepunkter
► Udskriv	2,5 mbar … 18 bar
► Hårdhed Barcol (Aluminium)	70 HBA
► Hårdhed ifølge Leeb	490 HLD 640 HLD 805 HLD
► Rockwell hårdhed	20 HRC 40 HRC 60 HRC
► masse (vægt) )	10 g … 300 kg
► force	5 N ... 100 kN (ISO) 500 N ... 10 kN (DAkkS)
► Materialetykkelse	5 mm 10 mm 20 mm 50 mm 100 mm
► Belægningstykkelse måler op til 5000 µm	Referencer: 191; 368; 483; 795; 1016; 1463; 1951; 2794; 3446 µm
► Belægningstykkelse måler op til 60 mm	3,9 mm 29,85 mm 54,94 mm
► Shore A hårdhed	20 Shore A 40 Shore A 60 Shore A 80 Shore A
► Shore hårdhed AD	60 Shore D 70 Shore D 90 Shore D
► Vibrationsacceleration, hastighed, afstand	0 … 20 m/s² 0 … 20 mm 0 …. 0,030 mm

Partikeltælling i henhold til ISO 21501-4

Størrelse	Måleområde / referencepunkter
► Målbare kanaler	0,3 µm 0,5 µm 0,7 µm 1 µm 2,5 µm 5 µm

Akustiske parametre

Størrelse	Måleområde/referencepunkter
► Lydtrykniveau	94 dB @ 1 kHz 114 dB @ 1 kHz

Kemisk analyse

Måling	Måleområde / referencepunkter
► Ledningsevne (metaller)	Titanium 1,09% IACS Bronze 15,34% IACS Magnesium 31,81% IACS Aluminium 57,05% IACS Kobber 101,0% IACS
► Ledningsevne (væsker)	1413 µS / cm @ 25 °C 12,88 mS / cm @ 25 °C
► Kemisk pH	pH 4,00 rød @ 20 °C pH 7,00 grøn @ 20 °C pH 10,00 blå @ 20 °C pH 7,02 grøn (7,00 @ 25 °C) pH 10,13 blå (10,00 @ 25 °C)
► Redox	220 mV 468 mV

Dimensionale mål sen

Måling	>Måleområde/referencepunkter
► længde	3 m; 6m; 9m; 12 m
► Ruhed (Filter: Gauss)	Rz = 10 .02 µm Ra = 3,176 µm

Flow

Størrelse	Måleområde/referencepunkter
► Væskestrøm	Mulige rørdiametre: 89 x 2,0 mm; 54 x 1,5 mm; 28 x 1,0 mm

Elektriske parametre

Størrelse	Måleområde/referencepunkter
>► Aktuel (processignal)	0 .. . 20mA
► Spænding (processignal)	0 ... 10V

Gasdetektorer

Størrelse	Måleområde / referencepunkter
► O₂	18 %
► O₃	0,2 ... 1,0 ppm
► CH₄	2,2% (50%LEL)
► C₅H₁₂		1,7 % (50 % LEL)
► H₂S	100 ppm
► CO	100 ppm
► CO₂		0,5%; 2 %

Farve og glans

Størrelse	Måleområde / referencepunkter
► Glansniveau	20°: 92,6 GE 60°: 95.2 GE 85°: 99.6 GE

Termodynamiske parametre

Størrelse	Måleområde/referencepunkter
► Relativ luftfugtighed (luft)	30 ... 90 % RF
► Temperatur (luft)	0 ... 50 °C
► Temperatur (væske)	-5 ... +99 °C
► Temperatur over K-type simulering	-100 ... +1250 °C

Kalibreringsdefinitioner

Kalibrering (generel)

En kalibrering eller en kalibrering, som er afledt af eng. Ordet Kalibrering betyder, at et kalibreringslaboratorium sammenligner aflæsningen af en måler med en referenceenhed eller standard eller reference. For at sige det enkelt, udfører et kalibreringslaboratorium en mål/faktisk sammenligning under en kalibrering. Resultatet af kalibreringen dokumenteres i kalibreringscertifikatet. Kalibreringscertifikatet indeholder også information om kalibreringselementet/testelementet, reference(r), testopsætning, testprocedure og miljøforholdene under kalibreringen. Der er ingen permanent indgreb i måleapparatet under en kalibrering.

Kalibrering

En kalibrering er en lovmæssigt foreskrevet test af et testudstyr for overensstemmelse med de foreskrevne målte værdier i henhold til MessEG, målingen og kalibreringsloven. Kalibreringer må kun udføres af statslige myndigheder, kalibreringskontorerne. Endvidere kan kun måleapparater, hvis design er certificeret som kalibrerbart i en godkendelsesproces, verificeres. Generelt blev kalibreringsloven, forløberen for MessEG, indført for at beskytte forbrugerne. Alle måleapparater, hvis resultater konverteres til en pengeværdi for kunden, er underlagt obligatorisk kalibrering. Disse omfatter tællervægte, fx i slagtere, ostebutikker, konditorier osv., serveringsmål, flowmålere på benzinpumper, taxametre, vand-, gas- og elmålere osv. Nogle enheder fra medicin- og miljøsektoren falder også ind under MessEG , såsom kliniske termometre, strålingsdosimetre eller udstødningsmålere.

En kalibrering i kalibreringslaboratoriet for PCE Instruments

ISO-kalibrering

Kvalitetsstyringsstandarden DIN EN ISO 9001 foreskriver en testudstyrsstyring inklusive regelmæssig inspektion af testudstyret. Om typen af kalibrering. Der er dog ingen specifikationer for certificeringen af kalibreringslaboratoriet og omfanget af kalibreringstjenesten. DAkkS kalibreringer opfylder kravene ubetinget. Af omkostningsmæssige årsager udføres der dog ofte en ISO-kalibrering for måleapparater med lav til middel indflydelse på slutproduktet. Alle ISO-kalibreringer udført i PCE Instruments kalibreringslaboratorium opfylder følgende punkter:

Referencer, der kan spores tilbage til nationale eller internationale standarder. Disse kalibreres årligt.
En detaljeret beskrivelse af målemetoden og, hvis relevant, den anvendte standard/direktiv
En opvarmningstid på mindst 4 timer i kalibreringslaboratoriet
Omgivelsesforholdene er dokumenteret
Kontrol af måleresultaterne ved hjælp af dobbeltkontrolprincippet
Evaluering af målingen værdier med de specificerede producenttolerancer

ISO-kalibreringerne fra PCE Instruments kalibreringslaboratoriet opfylder også kravene i DIN EN ISO 9001.

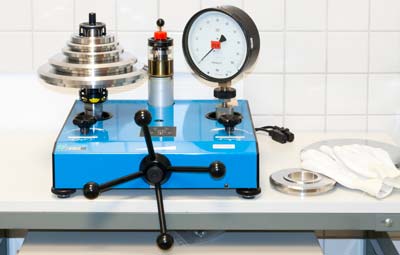

DAkkS-kalibrering

Den væsentligste forskel mellem en DAkkS-kalibrering og en ISO-kalibrering af et kalibreringslaboratorium er overvågningen af kalibreringslaboratoriet . Et kalibreringslaboratorium, der udfører ISO-kalibreringer, er kun underlagt sit eget engagement og sine egne kvalitetsstandarder. Et kalibreringslaboratorium, der udfører en DAkkS-kalibrering, er akkrediteret af DAkkS i henhold til DIN EN ISO 17025-standarden. Kalibreringscertifikatets eller kalibreringstjenestens indhold, form og layout er derfor specificeret og overvåges løbende. Derudover er et DAkkS kalibreringslaboratorium og dets kalibreringer internationalt anerkendt af ILAC-aftalen. Der er også kalibreringslaboratorier, der tilbyder begge typer kalibrering. Forskellen ligger så ofte i indsatsen og antallet af målepunkter.

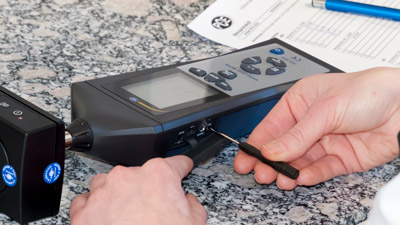

Justering

I modsætning til verifikation eller kalibrering betyder en justering altid permanent indgreb fra kalibreringslaboratoriet i et måleapparat. Under en justering bestemmes den nøjagtige værdi ved hjælp af måleapparatet med en kendt reference. Måleapparatet gemmer justeringsværdien og tager højde for den til næste måling. Afhængigt af måleapparatet kan et eller flere målepunkter justeres af kalibreringslaboratoriet. Justeringen foretages dels med potentiometer, men også dels ved hjælp af menu eller pc-software. Da en justering betyder et permanent indgreb i et måleapparat, anbefales det, at der i tilfælde af et måleapparat, for hvilket en justering er nødvendig efter den indkommende kalibrering (som fundet), at der udføres en yderligere kalibrering efter justeringen ( som til venstre). Kun med denne kalibreringstjeneste er en komplet sporing af alle måleresultater og detektering af målefejl gennem kalibreringer mulig.

Måleusikkerhed

Som allerede nævnt er en kalibrering altid en mål/faktisk sammenligning af målte værdier. Setpunktet skal dog ikke forstås som et fast punkt. Værdien af referencen samt kalibreringselementet/prøveemnet, miljøforholdene, personerne, testopsætningen og målemetoden for kalibreringen er underlagt en vis udsving eller usikkerhed. Denne kalibreringsusikkerhed omtales som måleusikkerhed. Med andre ord er hver måling et skøn. Måleusikkerheden angiver det område, inden for hvilket estimeringen af kalibreringen kan bevæge sig.

Return

Som allerede flere nævnte gange betyder en kalibrering ved et kalibreringslaboratorium sammenligning. Hvis vi bliver ved denne analogi, er regressionen sammenligningskæden. Det betyder, at den anvendte reference i et eller flere trin sammenlignes med en anden, endnu mere præcis reference, indtil den nationale standard eller lignende bruges som sammenligningsobjekt i begyndelsen af kæden.

Ofte stillede spørgsmål om kalibrering

Omfang af en kalibrering

En kalibrering omfatter den nøjagtige definition og procedure for den udførte måleproces, listen over anvendte standarder eller referencer, dokumentationen af miljøforholdene i kalibreringslaboratoriet, dato og navn og underskrift på den tekniker, der udfører kalibreringen. Alle disse oplysninger er dokumenteret på kalibreringscertifikatet for hver kalibrering af kalibreringslaboratoriet. Takket være disse oplysninger er det muligt at spore en kalibrering og gentage den i kalibreringslaboratoriet.

Hvad er ikke inkluderet i omfanget af en kalibrering?

En kalibrering kan ikke komme med nogen udsagn om mulige værdier og afvigelser i fortiden eller i fremtiden. En kalibrering kan kun udtale sig om de målte værdier på det angivne tidspunkt under de dokumenterede miljøforhold. Derudover inkluderer en kalibrering ikke nogen sammenligning eller justering. En justering er naturligvis mulig som en del af kalibreringsservicen af kalibreringslaboratoriet. Det betyder dog et permanent indgreb i måleapparatet, som skal drøftes med kunden. Her er det tilrådeligt at få foretaget en kalibrering af en kalibreringsservice i kalibreringslaboratoriet før justeringen (som fundet) og efter justeringen (som til venstre). Det er heller ikke kalibreringslaboratoriets eller en kalibrerings opgave at lave en evaluering af specifikationskontrollen.

Selvom en henvisning til producentens specifikationer ofte kan og er lavet i kalibreringscertifikatet, gør dette ikke erstatte specifikationsvurderingen af testudstyrsrepræsentanten med hensyn til, om måleapparatet uden tøven kan anvendes til den påtænkte måleopgave. Afhængigt af måleapparatet og måleopgaven kan resultatet blive, at et måleapparat, der ikke overholder producentens specifikationer efter kalibrering, stadig er egnet til måleopgaven, eller at et måleapparat, der ligger inden for producentens specifikationer, ikke er egnet. til måleopgaven. Det er derfor vigtigt inden kalibrering at vide, hvilke målepunkter der er af høj relevans, så de derefter kan kalibreres og dokumenteres på kalibreringscertifikatet af kalibreringslaboratoriet.

Hvorfor er kalibrering nødvendig?

I enhver betjeningsvejledning eller i hvert datablad for måleapparater er der obligatoriske oplysninger specifikationer for måleudstyr. Så hvorfor skal en måleanordning kontrolleres ved kalibrering af et kalibreringslaboratorium? På den ene side giver producenten kun en generel afvigelse, hvilket betyder, at den nøjagtige afvigelse på relevante målepunkter nogle gange kun kendes vagt. På den anden side refererer oplysningerne fra producenten kun til leveringsbetingelserne. Hvert måleapparat er udsat for en drift, der afhænger af brugstidspunktet og miljøet. Kun regelmæssig kalibrering i kalibreringslaboratoriet kan sikre, at et måleapparat stadig opfylder de nødvendige parametre. Målinger er en væsentlig komponent i området for produktion eller fremstilling. Virksomheder, der er certificeret efter DIN EN ISO 9001, er underlagt kravet om at sikre testudstyrsstyring, hvilket omfatter regelmæssig kalibrering af testudstyret af et kalibreringslaboratorium.

Hvordan vælger man det rigtige kalibreringsinterval for kalibreringer?

I nogle tilfælde kan lovgiver, faglige sammenslutninger eller VDE angiver kalibreringsintervaller. I de fleste tilfælde er dette dog eneansvaret for operatøren af testudstyret. Fordi kun operatøren og ikke kalibreringslaboratoriet kender alle de tekniske og økonomiske faktorer. De tekniske faktorer omfatter M

ISO kalibreringscertifikat CAL-CO2

907,00 DKK

ISO-kalibreringscertifikat for CO2-måleapparater, er ofte påkrævet i virksomheder for at overholde DIN ISO 9000.for parameteren CO2
Kalibreringscertifikater udstedes specifikt til kunden og er udelukket fra returretten.

ISO kalibreringscertifikat CAL-HBa

1.041,00 DKK

ISO kalibreringscertifikat for Barcol hårdhedstestere / 1 målepunkt (ca. 80 HBa) for at overholde din DIN ISO 9000.

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

ISO kalibreringscertifikat for glansmåler

1.145,00 DKK

Certifikat, for eksempel for at overholde din DIN ISO 9000. Til dette sender vi glansmåleren til et uafhængigt kalibreringslaboratorium. De målte værdier, serienummeret og dig som klient er registreret i dette ISO-certifikat.

Kalibreringscertifikater er specielt lavet til kunden udstedt og er udelukket fra returretten.

Kalibreringscertifikat for belægningstykkelsesmålere

1.286,00 DKK

Certifikat, for eksempel for at overholde din DIN ISO 9000. For at gøre dette sender vi belægningstykkelsesmåleren til et uafhængigt kalibreringslaboratorium. De målte værdier, serienummeret og dig som klient er registreret i dette ISO-certifikat.

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

ISO kalibreringscertifikat CAL-PCE-VT 3700 til vibrationsmåler

1.606,00 DKK

ISO-kalibreringscertifikat for vibrationsmåleudstyr, for eksempel for at overholde din DIN ISO 9000

1 point: 159,2 Hz; 10 mm/s; 14,1 m/s²; 0,028 mm
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

ISO kalibreringscertifikat til magnetfelttestere

1.658,00 DKK

ISO kalibreringscertifikat til magnetfelttestere, er ofte påkrævet i virksomheder for at overholde DIN ISO 9000.

1 kalibreringspunkt : ved 180 mT- kalibrering kun for standardsonde!
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

Kalibreringscertifikat CAL-PCE-RT for ruhed

1.882,00 DKK

ISO-kalibrering for virksomheder, der bruger ruhedstesteren ønsker at inkludere i den interne testudstyrspulje eller til årlig rekalibrering.

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

CAL-HT-2 ISO-kalibreringscertifikat for hårdhedstestere

1.993,00 DKK

Kalibreringscertifikat for vores hårdhedstestere er ofte påkrævet for at overholde DIN ISO 9000.

ISO kalibreringscertifikat for hårdhedstestere med rebound hårdhedstest ifølge Leeb / 3 målepunkter (ca. 490 HLD, 660 HLD, 780 HLD)

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

ISO kalibreringscertifikat for hårdhedstestere

1.993,00 DKK

Kalibreringscertifikat for vores hårdhedstestere er ofte påkrævet for at overholde DIN ISO 9000.

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

ISO kalibreringscertifikat CAL-PCE-VDL

4.999,00 DKK

ISO-kalibreringscertifikat for vibrationsmåler i PCE-VDL-serien, for eksempel for at overholde din DIN ISO 9000

Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.
