PCE-N45F

PCE-N45F [vergroten]

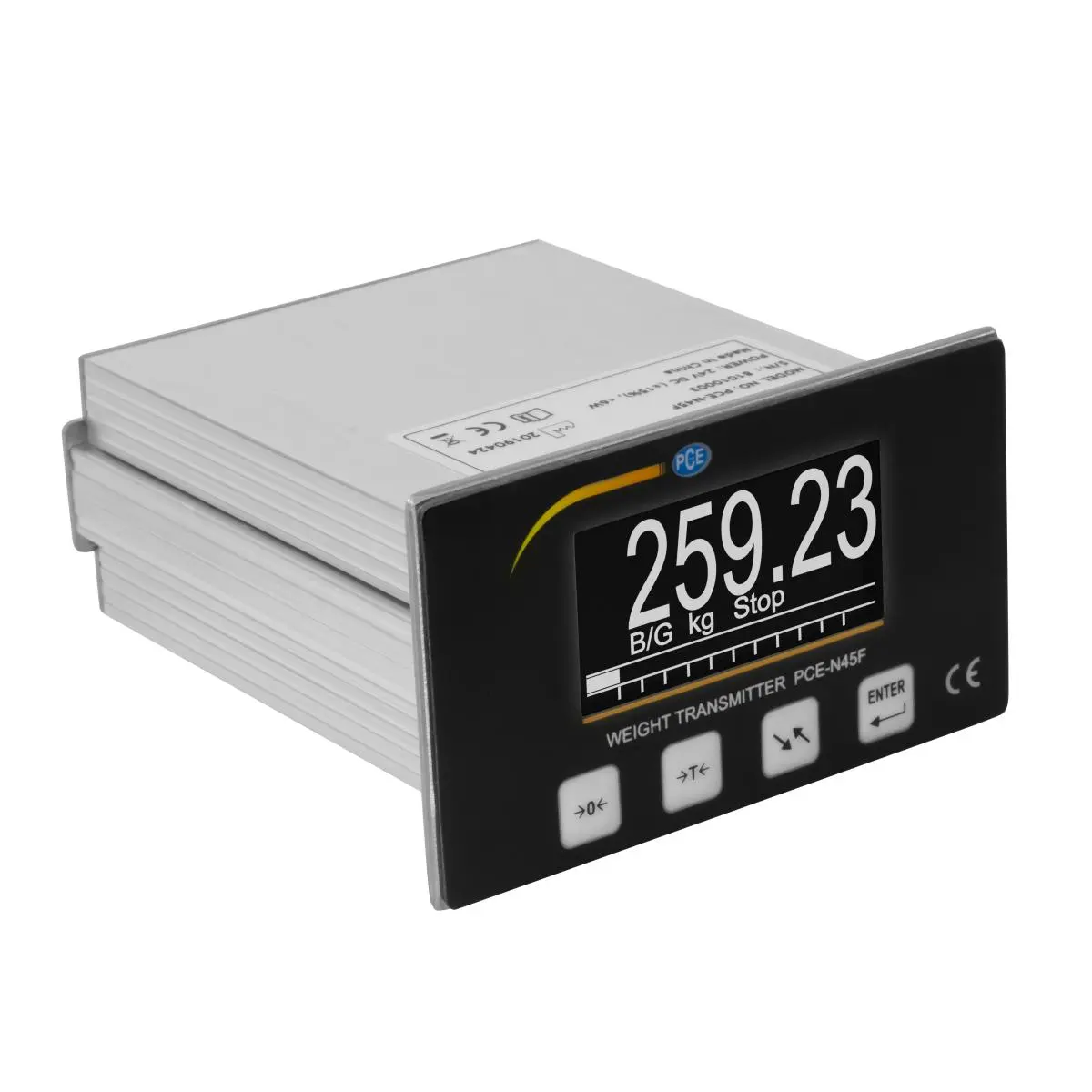

PCE-N45F

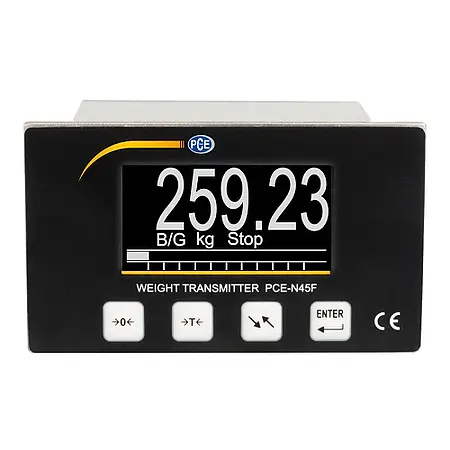

PCE-N45F display

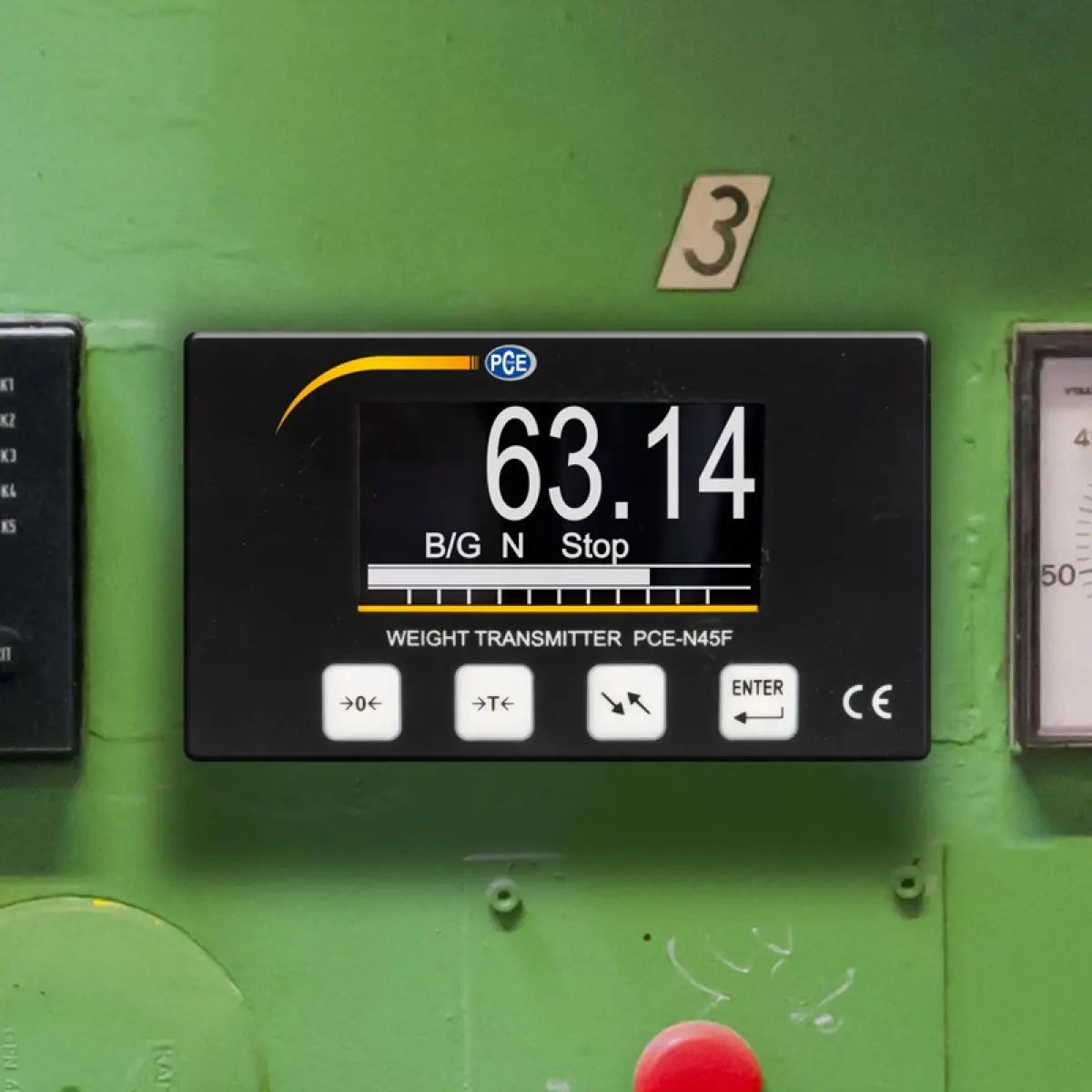

PCE-N45F in gebruik
PCE-N45F aansluitingen

Weegdisplay PCE-N45F

Best.nr.: PCE-N45F
EAN: 4250348720542
506,90 €
613,35 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348720542
PCE-N45F
Levertijd:10 - 14 dagen

Toebehoren

Beschrijving

kracht weegdisplay voor o.a. weegcellen, krachtsensoren, weegbruggen / 4- en 6-draadsaansluiting / OLED-display / analoge uitgang / digitale ingang / relais

Het inbouw weegdisplay PCE-N45F wordt gebruikt om individuele weegoplossingen te realiseren. Op dit weegdisplay kunnen weegcellen, krachtsensoren, weegbruggen en andere sensoren die rekstrookjes gebruiken worden aangesloten. Dit maakt het weegdisplay een veelzijdig inzetbaar meetmiddel voor gewicht, kracht, draaimoment, etc. Het display beschikt over een meetingang waaraan de sensoren met een 4-draads- of 6-draadsaansluiting aangesloten kunnen worden. Via het menu kan een exacte kalibratie/justage van het display doorgevoerd worden.

Het inbouw weegdisplay beschikt over meerdere aansluitingen aan de achterzijde. Hier bevinden zich bijvoorbeeld de 4 sluitrelais en de potentiaalvrije digitale ingang. De uitgangen kunnen gebruikt worden om verschillende voortgangen in werking te laten treden. De digitale ingang wordt gebruikt om het display te tarreren of op nul te zetten. Naast deze functie kan het display ook via de interface uitgelezen worden. Voor de rechtstreekse weergave van de meetwaarden op het weegdisplay wordt de analoge uitgang gebruikt.

Kenmerken

- OLED display
- voor DMS (document beheer systemen)
- mV/V ingang
- relais uitgang
- potentiaalvrije digitale ingang
- interface en analoge uitgang


Specificaties

signaalingang bereik

0 ... 10 mV

gevoeligheid in mV/V bij 5 V

2 mV/V

minimale gevoeligheid

0,9 µV/D





signaalingang bereik

0 ... 15 mV

gevoeligheid in mV/V bij 5 V

3 mV/V

minimale gevoeligheid

0,9 µV/D





voedingsspanning van de meetcel

5 V

aantal meetcellen

1 tot 6 (350 Ohm)

display

OLED 128 x 64 px

eenheden

g, kg, t, kN, N, Nm

sample rate

200 Hz

elektrische aansluitingen

schroefverbindingen



1 ... 1,5 mm²

voeding

24 V DC

vermogensopname

< 6 W

bescherming

front: IP65

montage

schakelpaneel uitsnede

afmeting schakelpaneel uitsnede

92 x 44 mm

afmetingen

110 x 62 x 119 mm

gewicht

ca. 440 g

omgevingscondities

-10 ... 40 °C / max 95 % r.v.

Leveromvang

1 x weegdisplay PCE-N45F
1 x afdichtingsband
1 x handleiding

Optioneel zijn diverse krachtopnemers bij te bestellen.
Kijk voor het actuele aanbod onder 'Accessoires' of neem contact op met onze technische service.
