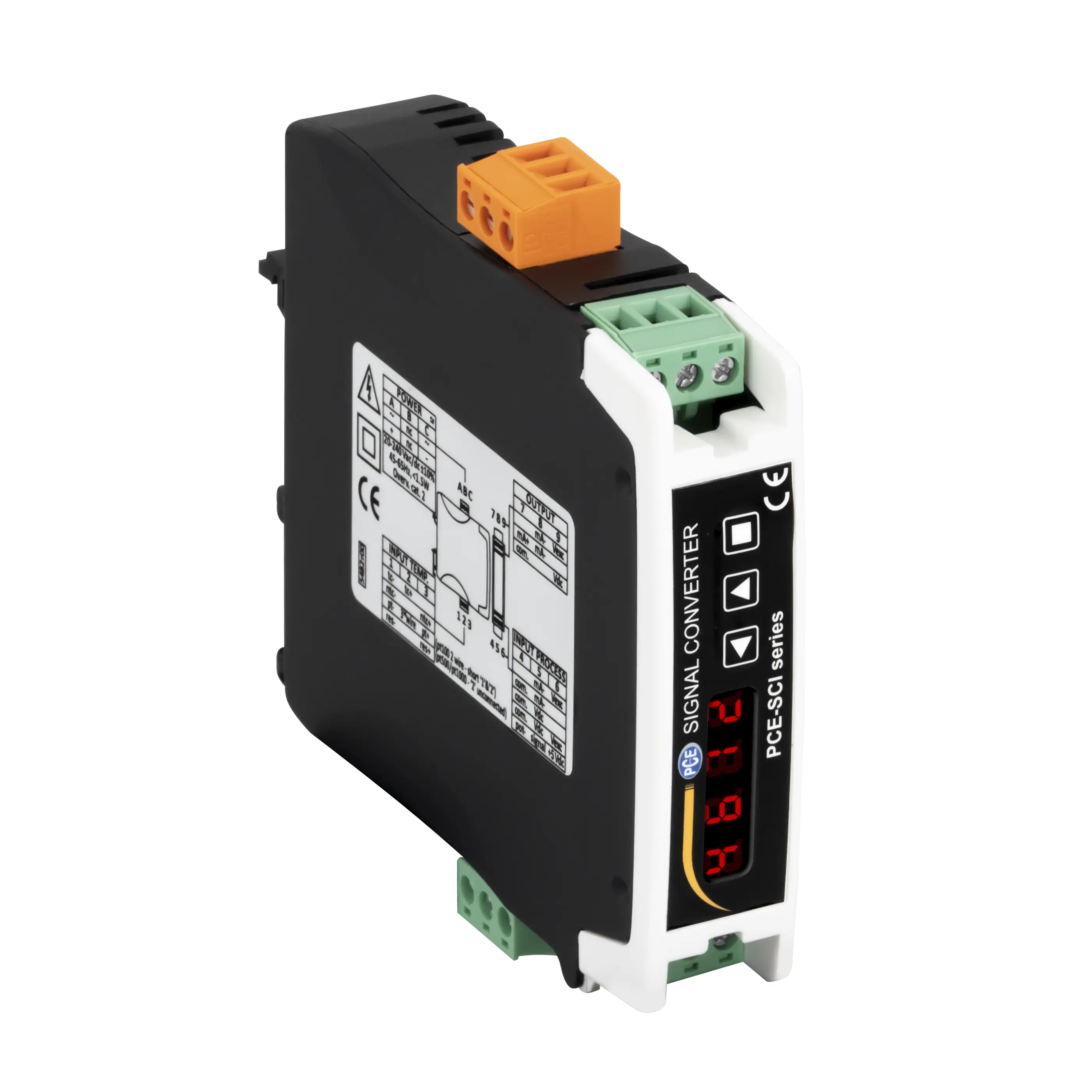

Signaalomvormer PCE-SCI-P

Best.nr.: PCE-SCI-P

EAN: 4250348734242

Beschrijving

Signaalomvormer voor diverse ingangssignalen / Informatieberichten / Wachtwoordbeveiliging / Voeding 18 ... 265 V AC/DC

Signaalomvormer voor processignalen, temperaturen, weerstanden en potentiometers. Biedt een groot aantal configuratiemogelijkheden voor het omzetten van signalen. Het uitgangssignaal kan worden geselecteerd tussen 4 ... 20 mA en 0 ... 10 VDC geselecteerd worden.

Configureerbaar voor het meten van 4 ... 20 mA en 0 ... 10 VDC processignalen, zowel actief als passief. Indien nodig levert de spanningsomvormer een excitatiespanning om de omvormer van stroom te voorzien. Thermokoppels van het type J,K,N,E,T,R,S,C,B kunnen ook worden aangesloten. Verder zijn thermoweerstanden Pt100 (2 en 3 draden), Pt500 en Pt1000, diverse NTC-sensoren, weerstanden en potentiometersignalen.

De sigmaalomvormer heeft een universele voeding van 18 tot 265 VAC/DC en 3-weg isolatie tussen ingangs-, uitgangs- en stroomcircuits.

De ingangs- en uitgangssignaalbereiken zijn instelbaar via een toetsenbord met display aan de voorkant. De signaalomvormer heeft een "wachtwoord"-functie om onbevoegde toegang tot het configuratiemenu te blokkeren. De signaalomvormer heeft ook een "SOS"-modus om te helpen bij kritieke onderhouds- en reparatiewerkzaamheden zonder het productieproces te verstoren. Ontworpen voor industrieel gebruik, met mogelijkheden voor integratie in een groot aantal toepassingen.

Meer informatie is te vinden in de bedieningsinstructies onder Documenten / Downloads.

Kenmerken

- 31 invoeropties

- Veel configuratieopties

- Analoge uitgangen

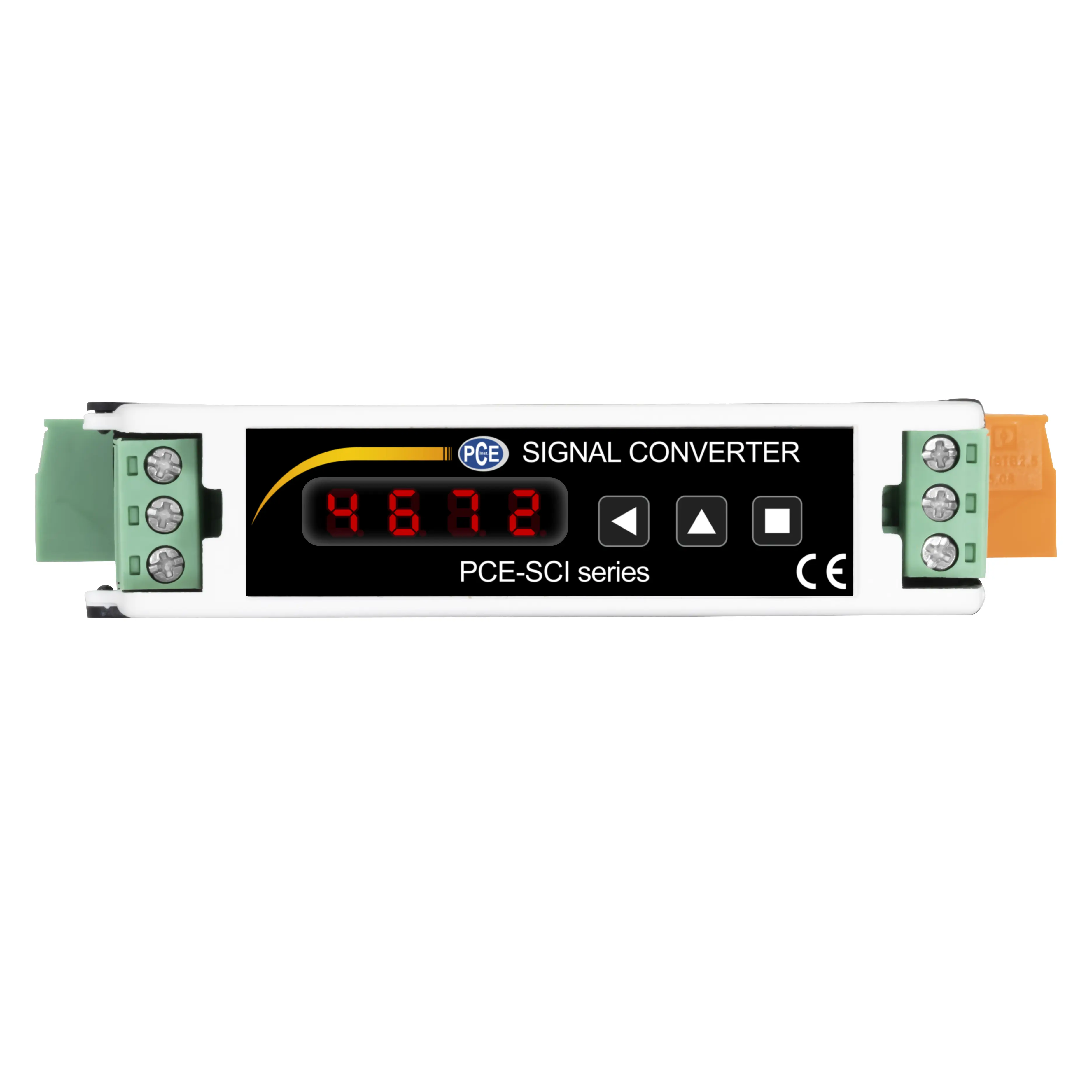

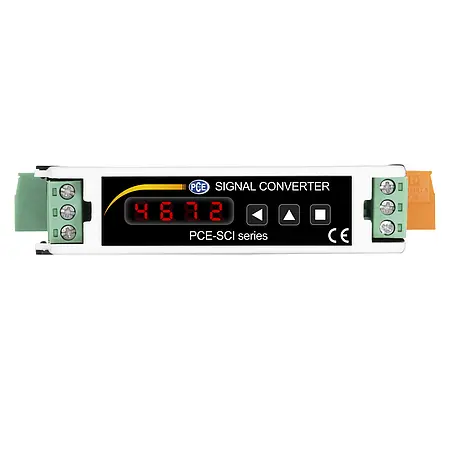

- Display en toetsenbord voor configuratie

- Montage op DIN rail

Specificaties

Ingangen	4 ... 20 mA, 0 ... 10 VDC, Pt100 3-draads, Pt100 2-draads, Pt500, Pt1000, Thermokoppel J, Thermokoppel K, Thermokoppel T, Thermokoppel E, Thermokoppel S, Thermokoppel R, Thermokoppel N, Thermokoppel C, Thermokoppel B, 0 ... 1 MΩ, 0 ... 1 kΩ, 0 ... 100 kΩ, 0 ... 10 kΩ, pot. nominaal 250 Ω ... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Uitgangen	4 ... 20 mA, 0 ... 10 VDC
Type display	7 segment, 2 cijfers
Veiligheidsnorm	KAT II / 300V
Montage	35 mm montage op DIN-rail
Isolatie	3000 Veff gedurende 60 s (ingang, uitgang, voeding)
Taal	Engels
Beschermingsklasse (apparaat)	IP30
Voeding	24 ... 240 V DC ±10%, 45 ... 65 Hz, geïsoleerd
Gewicht	130 gr
Afmetingen (L x B x H)	110 x 22 x 118 mm
Omgevingscondities	0 ... 50 °C , 0 ... 95 % relatieve luchtvochtigheid
Opslagcondities	-20 ... 70 °C , 0 ... 95 % relatieve luchtvochtigheid

Leveromvang

1 x PCE-SCI-P signaalomvormer

1 x Gebruiksaanwijzing
