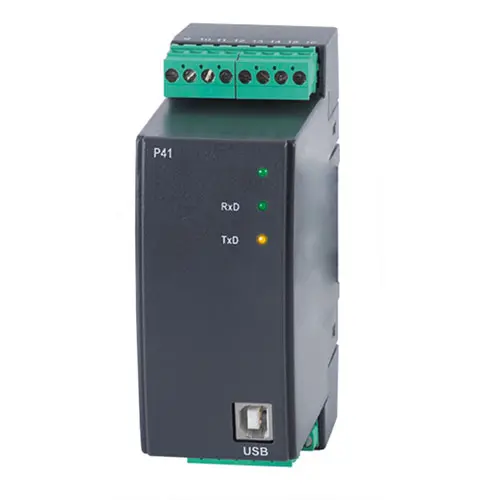

Vermogenstransmitter PCE-P41

Best.nr.: PCE-P41

EAN:

Beschrijving

Vermogenstransmitter ter controle van 1-fase netwerkparameters / Programmeerbaar / Analoge uitgang / Modbus-interface / Montage op DIN-rail

De vermogentransmitter PCE-P41 wordt ingezet om 1-fase netwerkparameters te bewaken en te controleren. Hierbij zet de vermogenstransmitter de relevante parameters om in een normsignaal. Bovendien worden de parameters aan een Modbus van vermogentransmitters doorgegeven. De vermogenstransmitter PCE-P41 beschikt over een analoge uitgang. De transmitters kan met behulp van knoppen of een programmeeradapter worden ingesteld. Met behulp van de USB-interface wordt de vermogenstransmitter ingesteld. Alle gemeten parameters worden via de Modbus overgedragen en een parameter die door de gebruiker is geselecteerd wordt analoog door de transmitter omgezet. Het instrument beschikt over een geheugen voor maximaal 9.000 gebeurtenissen van een geselecteerde meetgrootte. Ook kunnen de Wh, en de maximale en minimale metingen opgeslagen worden. De vermogenstransmitter PCE-41 kan de gemeten variabelen zowel direct als indirect via de transmitter meten, aangezien de stroom- en spanningsverhoudingen instelbaar zijn.

Kenmerken

- Eenvoudige montage op DIN-rail

- 1-Fase meting

- Stroom- of spanningsuitgang

- Directe en indirecte meting

- Instelbaar via USB

- RS485 Modbusinterface

- Meetwaardengeheugen

- Vrij programmeerbaar

Specificaties

Technische specificaties
Meetbereik/Meetgrootte	Schaal / Bereik	Nauwk. van meetbereik
Wisselstroom	1 A AC 5 A AC	± 0,2 %
Wisselspanning (fase naar N)	1 … 480 V AC	± 0,2 %
Frequentie	45 … 100 Hz	± 0,1 %
Actief vermogen	-2.88 … 2.88 kW	± 0,5 %
Reactief vermogen	-2.88 … 2.88 kvar	± 0,5 %
Schijnbaar vermogen	1.4 VA … 2.88 KVA	± 0,5 %
Actieve vermogensfactor	-1 … 1	± 1 %
Fasehoek	0 ... 359,9 °	± 1 %
Actieve energie	-99.999 … 99.999 GWh	± 0,5 %
Reactieve energie	-99.999 … 99.999 Gvarh	± 0,5 %

Uitgang (selecteerbaar)	-20 … 20 mA
Interface	RS485 Modbus RTU 8N1, 8N2, 8E1, 8O1
Programmeringsinterface	USB Modbus RTU 8N1
Afmetingen	45 x 100 x 120 mm
Gewicht	200 gram
Beschermingsgraad	IP40
Stroomvoorziening	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Werkomstandigheden	-10 ... 55 °C 0 ... 95% r.v.
Opslagcondities	-30 ... 70 °C 0 ... 95% r.v.
Meetcategorie	CAT III / 300 V

Leveromvang

1x Vermogenstransmitter PCE-P41, 1x Handleiding
