PCE-P30P

[vergroten]

Meetomvormer PCE-P30P

Best.nr.: PCE-P30P

EAN:

240,00 €

Prijs (netto)

290,40 €

Prijs (Bruto)

Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten

Best.nr.

PCE-P30P

Levertijd:10 - 14 dagen

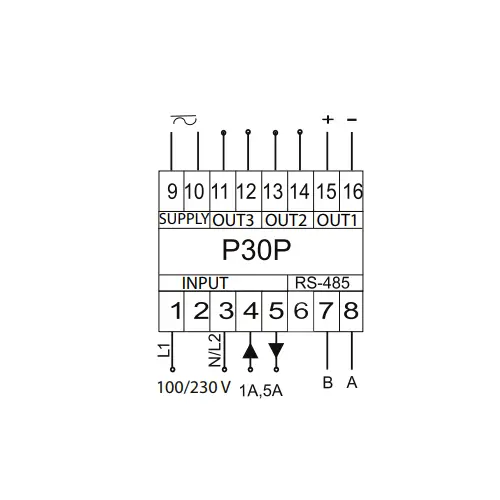

Ingang

Uitgang 1

Geheugen- / netwerkfunctie

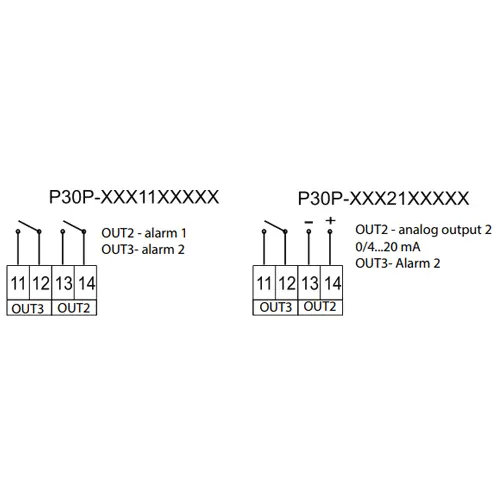

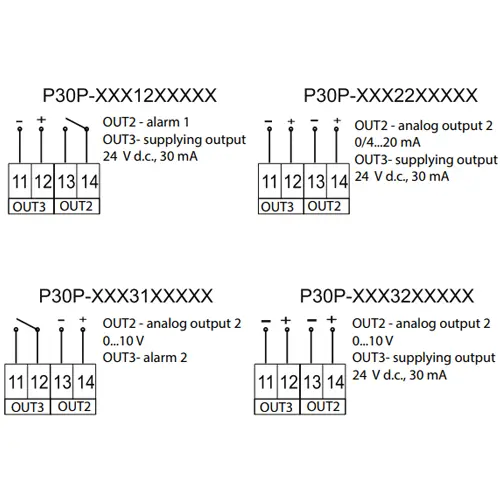

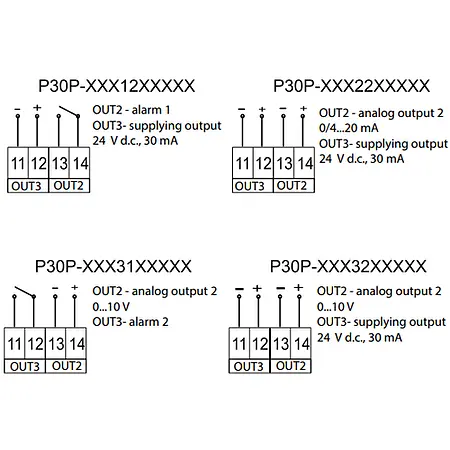

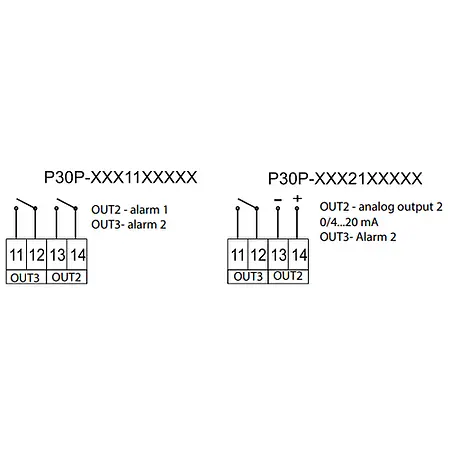

Extra uitgang 2

Extra uitgang 3

Voedingspanning

»Vragen over dit artikel

Beschrijving

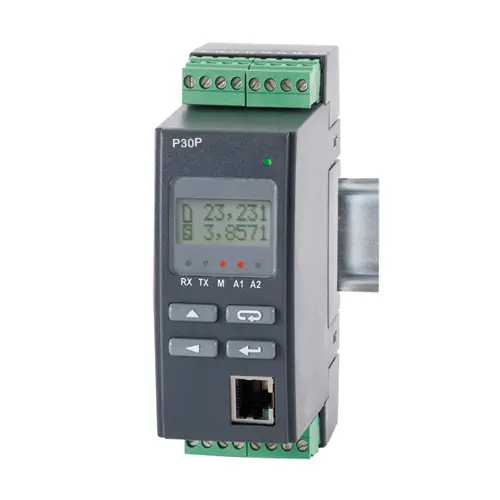

Vermogensmeetomvormer voor de controle van 1-fase netwerkparameters / alarmrelais / analoge uitgang / Modbus-interface / DI-railmontage

De meetomvormer PCE-P30P met optioneel geheugen is geschikt voor het meten van 1-fase netwerkparameters. Hierbij zet de meetomvormer de desbetreffende parameters om in een normsignaal. Aanvullende wordt de parameter overgedragen naar de Modbus van het apparaat. De vermogensmeetomvormer beschikt naast de analoge uitgang over een programmeerbare alarmrelais. De meetomvormer kan met behulp van de toetsen of met de programmeersoftware ingesteld worden. Op het display van de omvormer kunnen de meetwaarden afgelezen worden. Naast de weergave op de meetomvormer kan de bediener tevens geïnformeerd worden over eventueel opgetreden alarmen. In aanvulling op de omvorming van meetsignalen naar normsignalen is de omvormer tevens in staat events op te slaan.

Kenmerken

- Eenvoudige DIN-railmontage

- Met display

- Stroom- of spanningsuitgang

- Optioneel met geheugen en ethernet

- RS485 Modbus-interface

- Alarmrelais

Specificaties

Meetbereik / Meetgrootte	Bereik (U en I schaalbaar)	Nauwkeurigheid (% van het meetbereik)
100 V RMS	1 A ... 230 V	± 0,2 %
230 V RMS	4 A ... 230 V	± 0,2 %
1 A	0,01 A ... 1 A	± 0,2 %
4 A	0,01 A ... 5 A	± 0,2 %
Frequentie	40 ... 40 ... 60 Hz	±0,1 %
Actief vermogen	-100 ... 100 W	± 0,5 %
Schijnbaar vermogen	0 ... 100 VA	± 0,5 %
Actief vermogen factor	-1 ... 1	± 1 %
Fasehoek	0 ... 359,9 °	± 1 %
Actieve energie	0 ... 9.999.999,9 kWh	± 0,5 %
Reactieve energie	0 ... 9.999.999,9 Gvarh	± 0,5 %
Schijnbare energie	0 ... 9.999.999,9 GVAh	± 0,5 %

Algemene specificaties

Uitgang (selectief)

0/4 ... 20 mA
0 ... 10 V

Relaisuitgang

1 of 2 sluitrelais (250 V/5 A AC; 30 V/5 A DC)

Interface

RS485 Modbus ASCII / RTU

Afmetingen

45 x 100 x 100 mm

Gewicht

250 g

Bescherming

IP40

Voeding

85 ... 253 V AC / DC
20 ... 40 V AC / DC

Omgevingscondities

-20 ... 55 °C
0 ... 95 % r.v.

Opslagcondities

-25 ... 85 °C
0 ... 95 % r.v.

Meetcategorie

CAT III / 600 V

Leveromvang

1 x meetomvormer PCE-P30P (geconfigureerd)

1 x handleiding
