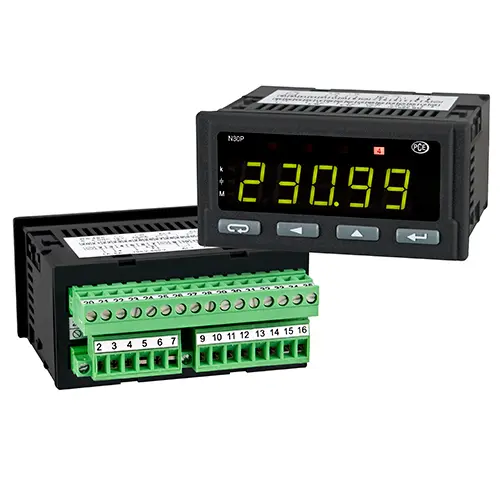

Vermogensmeter PCE-N30P

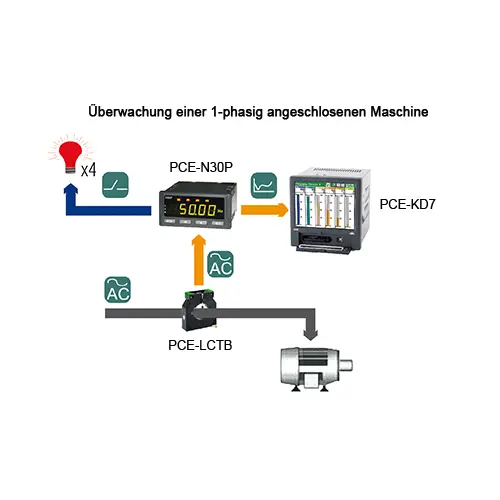

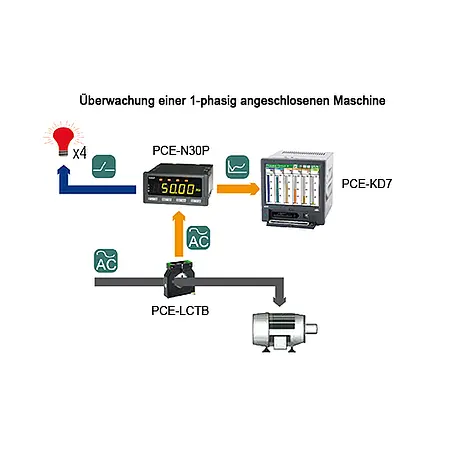

Vermogensmeter PCE-N30P gebruik

Inbouw vermogensmeter PCE-N30P

Best.nr.: PCE-N30P
EAN:
203,90 €
246,72 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-N30P
Levertijd:10 - 14 dagen

Beschrijving

éénfasige meting van netwerkparameters: spanning, stroom, vermogen, fasehoek ... /
optionele impulsuitgang en RS485 interface / voorkant met IP 65
 De inbouw vermogensmeter PCE-N30P is een inbouw indicator die de belangrijkste parameters van een éénfasig netwerk registreert en toont. De inbouw vermogensmeter PCE-N30P berekent vanuit de stroom- en spanningsgrootheden het schijnbare, actieve en reactieve vermogen, de fase verschuivingshoek en de vermogensfactor. Bovendien wordt het gemiddelde vermogen over 15 minuten en de gemiddelde spanning over 10 minuten berekent. De configuratie en de bediening gebeurt via de 4 toetsen aan de voorkant. Het meetbereik van deze inbouw vermogensmeter (stroom 5 A, spanning 400 V) kan met spannings- en stroomtransformatoren worden uitgebreid. Het decimaalteken wordt, afhankelijk van de meetwaarde, automatisch aangepast. Door de twee alarmuitgangen van de basisversie kan er een alarm afgaan wanneer er grenswaarden worden overschreden. Bovendien kan de kleur van de meetwaarde indicator veranderen zodra het alarm afgaat. De optionele impulsuitgang genereert 5000 impulsen per kWh.

Kenmerken

- Meting en weergave van 16 parameters
- Voorkant IP 65
- Display in drie kleuren
- Twee alarmuitgangen
- Instelbare omzetverhouding voor stroom en
  spanning
- Optionele RS-485 interface

Specificaties

Technische specificaties
Ingang Stroom: 0,2 ... 6 A
Spanning: 0 ... 480 V
Frequentie: 45.00 ... 100.00 Hz
NauwkeurigheidSpanning, stroom, frequentie: 0,2 %
Schijnbaar, actief en reactief vermogen: 0,5 %
Vermogensfactor: 0,5 %
Faseverschuiving: 1 %
Actieve, reactieve energie: 0,5 %
Scherm5-digits 7 segmenten LED-display, drie kleuren
Energieverbruik 6 VA
Uitgangen 2 x 250 V alarmrelais / 0,5 A NO
Optioneel:
Analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
RS485 interface,
Impulsuitgang (5000 imp./kWh)
Omgevingstemperatuur Bedrijfstemperatuur: -25 °C ... 55 °C
Stockagetemperatuur: -33 °C ... +70 °C
Afmetingen 96 x 48 x 93 mm
Inbouw afmetingen 92 x 45 mm (volgens DIN)
Voedingsspanning
PCE-N30P-1/3
PCE-N30P-2/4 		 85 ... 253 V AC (45 ... 65 Hz) of DC
20 ... 40V AC (45 ... 65 Hz) of DC
Type bescherming Voorkant: IP 65
Gewicht < 200 g
Montage Montage clips met klemschroeven,
aansluiting met klemmenstrook
NormEN 61010-1 CAT III 600 V
Leveringsomvang
1 x inbouw vermogensmeter PCE-N30P (-1 / -2 / -3 of -4), bevestigingsmateriaal, handleiding
