Vermogensmeter PCE-N100

Inbouw vermogensmeter PCE-N100

Best.nr.: PCE-N100
EAN:
581,00 €
703,01 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-N100
Levertijd:10 - 14 dagen
ArtderMessung3Phasig15A

Beschrijving

Inbouw-vermogensmeter voor permanente installatie / LED display / ethernet / datalogger

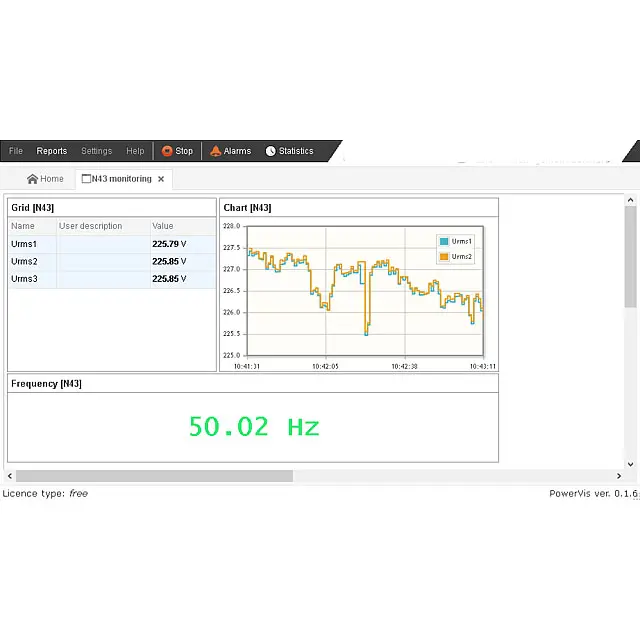

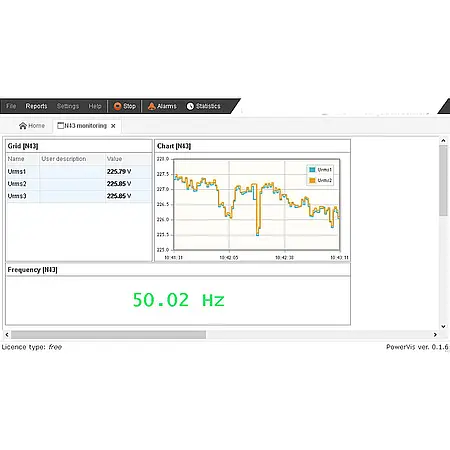

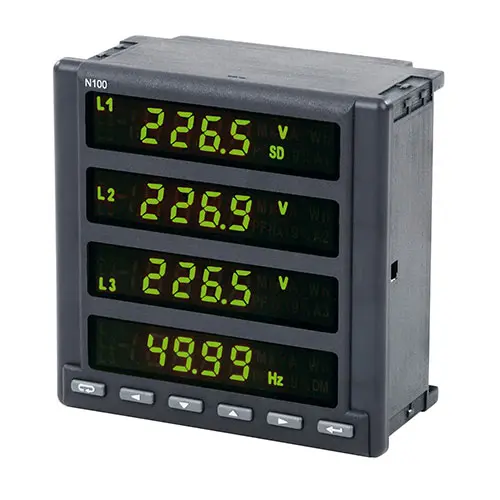

De Vermogensmeter PCE-N100 kan gebruikt worden voor de lange termijn metingen van alle netwerkparameters. De meter beschikt over 4 LED displays, die continue de meetwaarden weergeven. Verder kunt u met de vermogensmeter de gemeten netwerkparameters opslaan in het interne geheugen. Dit maakt de Vermogensmeter PCE-N100 geschikt voor permanente continue netwerkdocumentatie. De PCE-N100 meet stroom tot 5 A en spanningen tot 400 V (P-N). Met behulp van regelbare conversiefactoren en stroomtransformatoren kan zelfs tot 6 kA gemeten worden. Naast de vermogensanalyse kan de vermogensmeter ook  gebruikt worden om de harmonische vervorming van een netwerk vast te stellen. De Vermogensmeter PCE-N100 is uitermate geschikt voor permanente installatie in moderne bewakingssystemen. Via de ethernet-interface kan de gebruiker op afstand toegang krijgen tot de weergave van het vermogen.


Kenmerken

- Paneel uitsparing 144 x 144 mm
- Meting van U, I, F, P, Q, S, PF ...
- Alarm functie
- Afzonderlijke stroomtoevoer
- Datalogger
- Ethernet interface
- RS485 Modbus interface

Specificaties

Technische specificaties
Gemeten grootte Meetbereik Nauwkeurigheid
Stroom In
1 A
5 A		 0,005 ... 1,2 kA AC
0,025 ... 6 kA AC		 ± 0,2 % v. Meetbereik
Spanning L-N
57,7 V
230 V
400 V		 11,5 ... 70 V AC
46 ... 276,0 V AC
138 ... 48 V AC		 ± 0,2 % v. Meetwaarde
Spanning L-L
100 V
400 V
690 V		 20 ... 120 V AC
80 ... 480 V AC
138 ... 830 V AC		 ± 0,5 % v. Meetwaarde
Frequentie 45,0 ... 65,0 Hz ± 0,2 % v. Meetwaarde
Actief vermogen -1,99 kW ... 1,99 GW ± 0,5 % v. Meetbereik
Reactief vermogen -1,99 kVar ... 1,99 GVar ± 0,5 % v. Meetbereik
Schijnbaar vermogen -1,99 kVA ... 1,99 GVA ± 0,5 % v. Meetbereik
Vermogensfactor PF - 1 ... 1 ± 1 % v. Meetbereik
Tan φ -1,2 ... 1,2 ± 1 % v. Meetbereik
Cos φ -1 ... 1 ± 1 % v. Meetbereik
φ - 180 ... 180 ° ± 0,5 % v. Meetbereik
Actieve energie -1,99 kWh ... 1,99 GWh ± 0,5 v. Meetbereik
Reactieve energie -1,99 kVarh ... 1,99 GVarh ± 0,5 v. Meetbereik
Schijnbare energie -1,99 kVAh ... 1,99 GVAh ± 0,5 v. Meetbereik
THD 0 ... 100 % ± 5 % v. Meetbereik
Harmonische tot de 51ste (U / I) 0 ... 100 % ± 5 % v. Meetbereik
Algemene Technische Specificaties
RS485 Interface Modbus RTU 8N2 / 8E1 / 8O1 / 8N1
Baudrate 4800 / 9600 / 19200 / 38400 bit/s
Data-interface Ethernet 10 / 100 MBits
Display 4 x 4,5 digit LED display (tweekleurig)
Voeding 85 ... 253 V AC / 90 ... 300 V DC
Omgevingscondities -20 ... 55 °C / 25 ... 95 % r.v.
Opslagcondities -30 ... 70 ° C / niet condenserend
Elektrische veiligheid EN 61010-1
Afmetingen 144 x 144 x 77 mm
Paneeluitsparing 138 x 138 mm
Gewicht ca. 800 g
Bescherming IP 40

Leveromvang

1x Vermogensmeter PCE-N100, aansluitklemmen, bevestigingsmateriaal, handleiding
