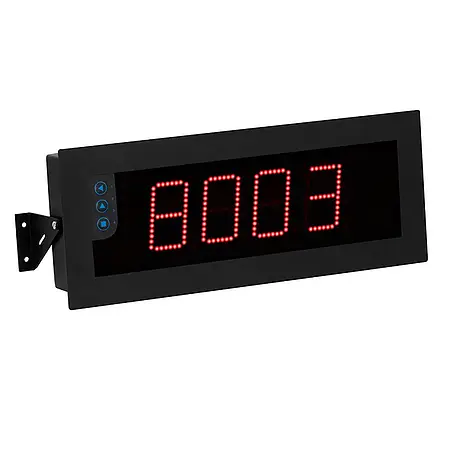

Industrieel inbouw display PCE-BPD-U-46D
Best.nr.: PCE-BPD-U-46D
Levertijd: 5-7 werkdagen
Industrieel digitaal inbouw display met metalen behuizing / wand- en schakelkastmontage / IP65 / felrode LED-weergave / individuele parameters instelbaar/ cijferhoogte tot 100 mm /
verschillende uitgangssignalen / op grote afstanden afleesbaar
Het industriële digitale inbouw display is zo ontworpen dat de weergegeven meetwaarden van grote afstand af te lezen zijn. Met een cijferhoogte van 60 mm of 100 mm is de leesafstand voor het inbouw display 25 m of 50 m. De rode LED's van het industriële digitale display maken het aflezen van de meetwaarden mogelijk, zelfs in een zeer heldere omgeving. De behuizing van het inbouw display is gemaakt van metaal en is met een IP65-klasse spatwaterdicht. Hierdoor kan het inbouw display onder zware omgevingsomstandigheden worden gebruikt.
Er zijn veel verschillende varianten beschikbaar als ingangssignalen voor het digitale display. In de industrie wordt veelvuldig gebruik gemaakt van digitale displays m.b.v. 4 ... 20 mA en pulsen. Het inbouw display wordt rechtstreeks via de toetsen geconfigureerd. Digitale display-uitgangsinterfaces zijn optioneel verkrijgbaar voor de het gebruik in de industrie. Hierdoor is het mogelijk om processignalen en pulsen te schakelen via het industriële digitale display, bijvoorbeeld wanneer een grenswaarde wordt bereikt.

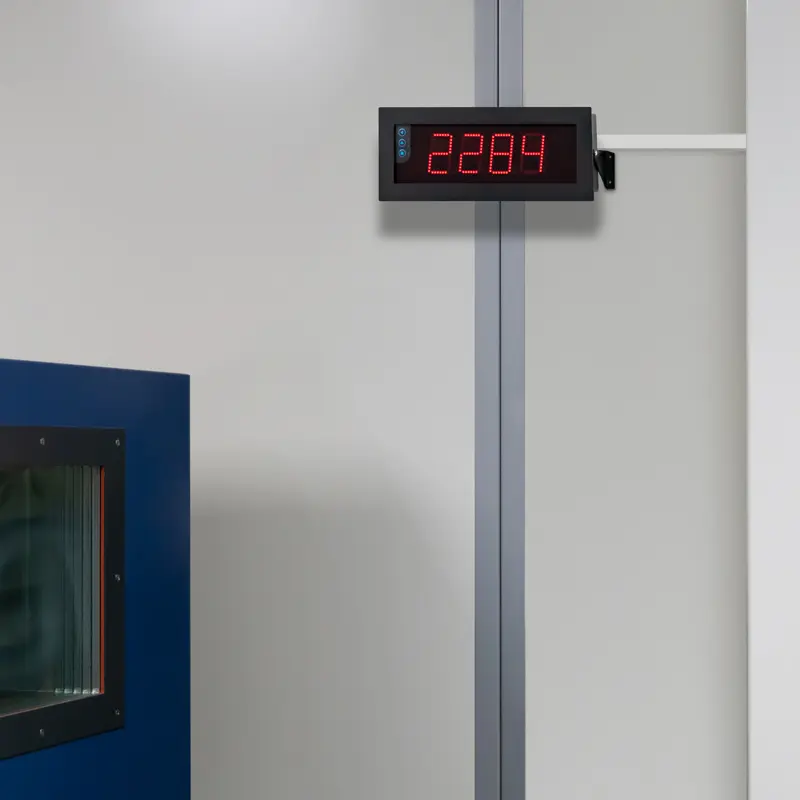

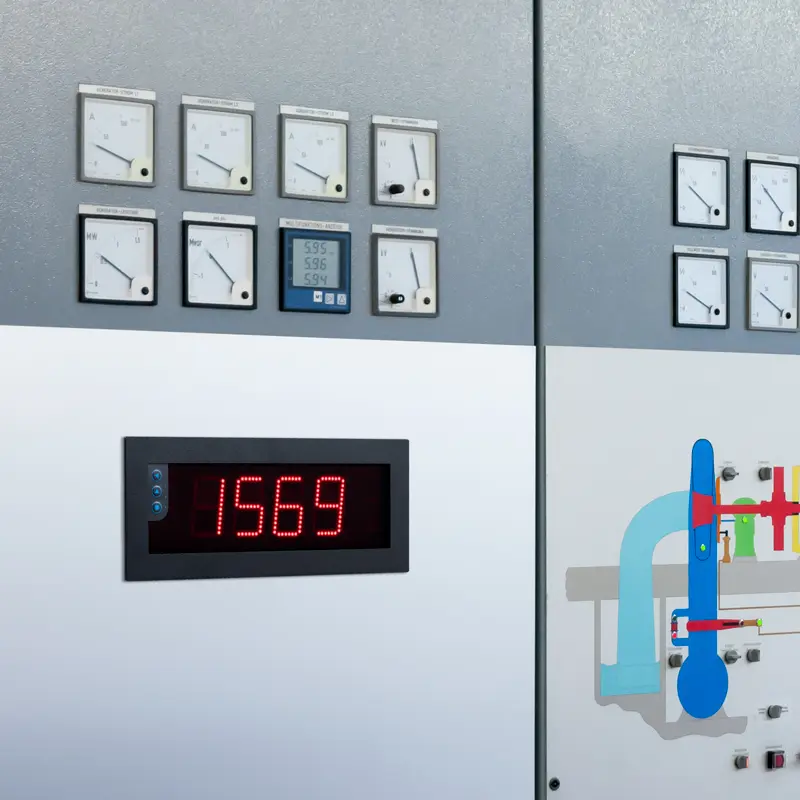

Het inbouw display kan verticaal worden uitgelijnd voor een optimale uitlijning bij montage aan de muur. Naast wandmontage kan het digitale display ook op een schakelkast worden gemonteerd. De isolatie op de behuizing zorgt ervoor dat er geen water in de schakelkast kan komen.
- Beschermingsklasse IP65
- Robuuste metalen behuizing
- Individueel configureerbaar

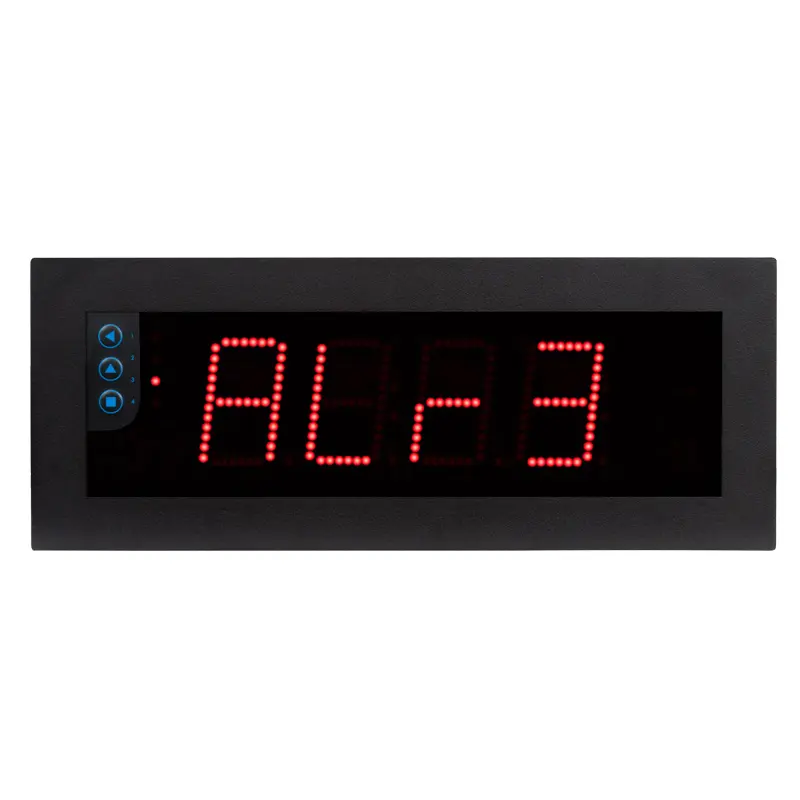

- Helder rode LED-weergave
- Voor wand- of schakelkastmontage
- Verschillende ingangssignalen
|
PCE-BPD-U-46D |
zet
analoog signaal om in bruikbare waarde |
|
Ingangssignaal |
4 ... 20mA, ±20mA DC, 0 ... 10V DC, ±10V DC |
|
Maximaal
ingangssignaal |
100mA
of 100VDC |
|
Ingangsimpedantie
(stroommeting) |
11Ω |
|
Ingangsimpedantie
(spanningsmeting) |
932kΩ |
|
Aantal digits |
4 |
|
Cijferhoogte |
60 mm |
|
Maximale
leesafstand |
25 m |
|
Nauwkeurigheid |
0,05%
van mb |
|
Meetsnelheid |
15Hz |
|
Reactietijd
voor waardeveranderingen |
120ms (0
tot 99% van het signaal) |
|
Weergavebereik |
-1999
... 9999 |
|
Aantal
uitgangen |
2 |
|
Energieverbruik |
3W (zonder
optionele accessoires) |
|
5W (met
optionele accessoires) |
|
|
Sensorvoeding |
20, 15,
10, 5VDC |
|
Nauwkeurigheid
sensorvoeding |
±5% |
|
Maximale
stroom sensorvoeding |
35 mA
(met kortsluitbeveiliging) |
|
Stroomvoorziening |
11 ...
36 V DC |
|
Gewicht |
2200g |
1 x inbouw display PCE-BPD-serie
1 x gebruikshandleiding
Aanbevelingen
Best.nr.: PCE-DPD/T
Deze transistormodule voor het inbouw proces display PCE-DPD beschikt over een schakeltransistor. De transistormodule kan simpelweg in het inbouw display gestoken worden.
- 1 Schakeltransistor
- 35 V / 50 mA Contactbelasting
- Potentiaalvrij
Fabrikant: PCE Instruments
52,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-DPD/SSR
Deze SSR-module voor het inbouw proces display PCE-DPD beschikt over een wisselrelais. De module kan gebruikt worden om een externe vermogen-SSR aan te sturen. De uitgangsspanning varieert tussen de 0 en 15 V. De SSR-module wordt simpelweg in het procesdisplay gestoken.
- Solid state relais
- 0/15 V Uitgang
Fabrikant: PCE Instruments
52,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-DPD/485
Deze RS485-Module voor het inbouw proces display PCE-DPD maakt het mogelijk dat de weergegeven meetwaarden overgedragen kunnen worden als ASCII databestand. Voor de overdracht aan een computer.
- RS-485-Module met ASCII protocol
Fabrikant: PCE Instruments
99,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-DPD/232
Deze RS232-Module voor het inbouw proces display PCE-DPD maakt het mogelijk dat de weergegeven meetwaarden overgedragen kunnen worden als ASCII databestand. Voor de overdracht aan een computer.
- RS-232-Module met ASCII protocol
Fabrikant: PCE Instruments
99,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-DPD/MB
Deze Modbus RTU module voor het inbouw proces display PCE-DPD maakt het mogelijk de weergegeven meetwaarden als Slave in een modbusnetwerk te integreren.
- Voor Modbus-communicatie
Fabrikant: PCE Instruments
99,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-DPD/AV
Deze analoge uitgangsmodule voor het inbouw proces display PCE-DPD maakt het mogelijk dat de weergegeven meetwaarden overgedragen kunnen worden als 4 ... 20 mA of 0 ... 10 V normsignaal. Voor de overdracht aan een procesdatalogger of SPS.
- 4 ... 20 mA of 0 ... 10 V normsignaal
Fabrikant: PCE Instruments
99,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
Best.nr.: PCE-BPD/KIT
Montagekit voor besturingsuitgangsmodule PCE-BPD/KIT
Fabrikant: PCE Instruments
6,90 €
Prijzen zijn netto, exclusief BTW en verzendkosten
