Inbouw display PCE-BPD-P-66D

Inbouw display PCE-BPD-P-66D [vergroten]
Inbouw display PCE-BPD-P-66D

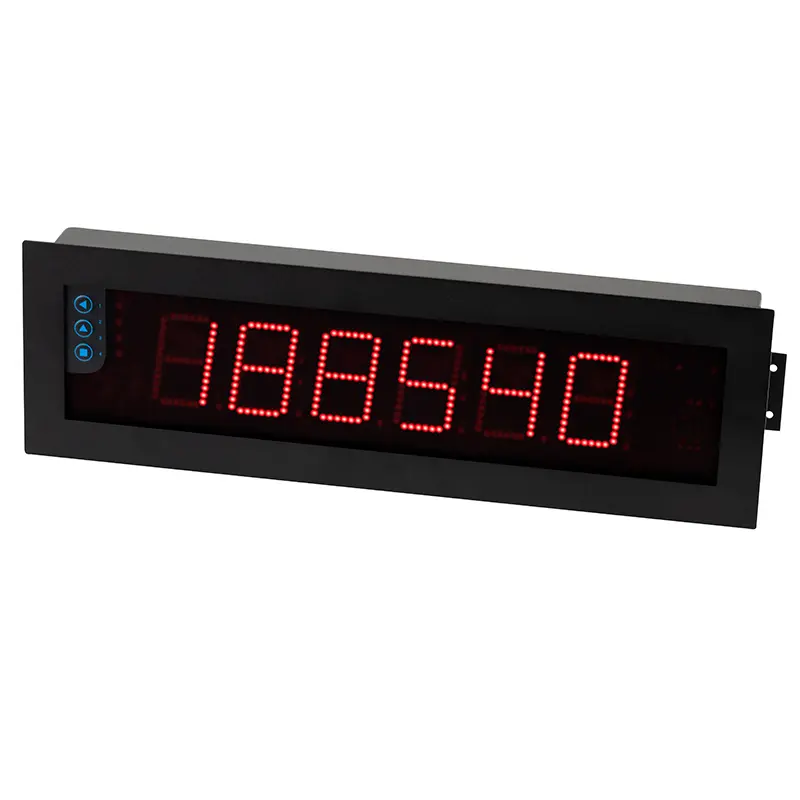

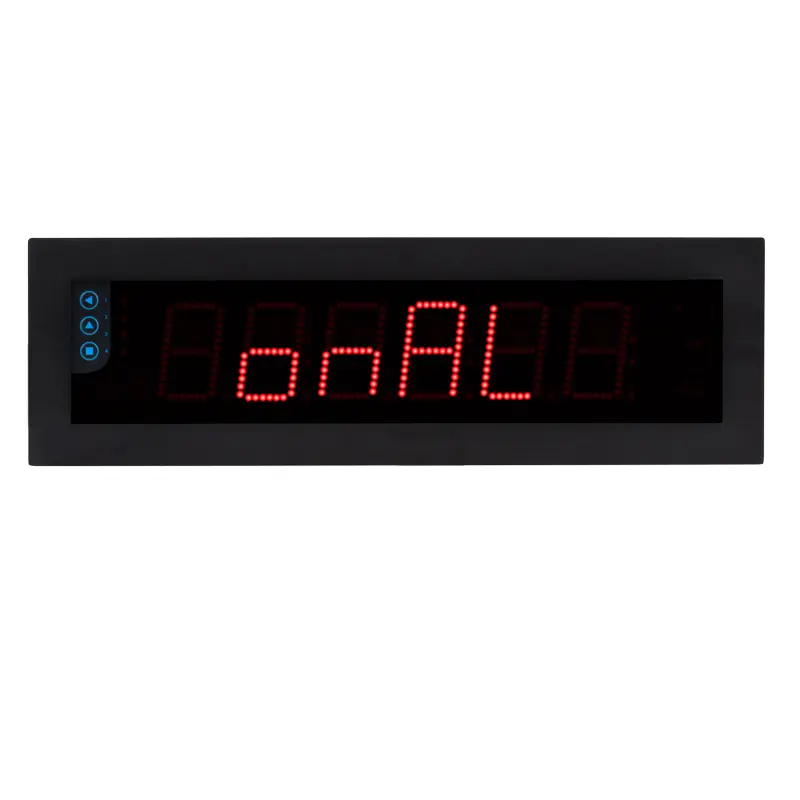

Voorkant inbouw display
Achterzijde inbouw display
Bevestiging inbouw display
Aansluitingen inbouw display
Knoppen inbouw display

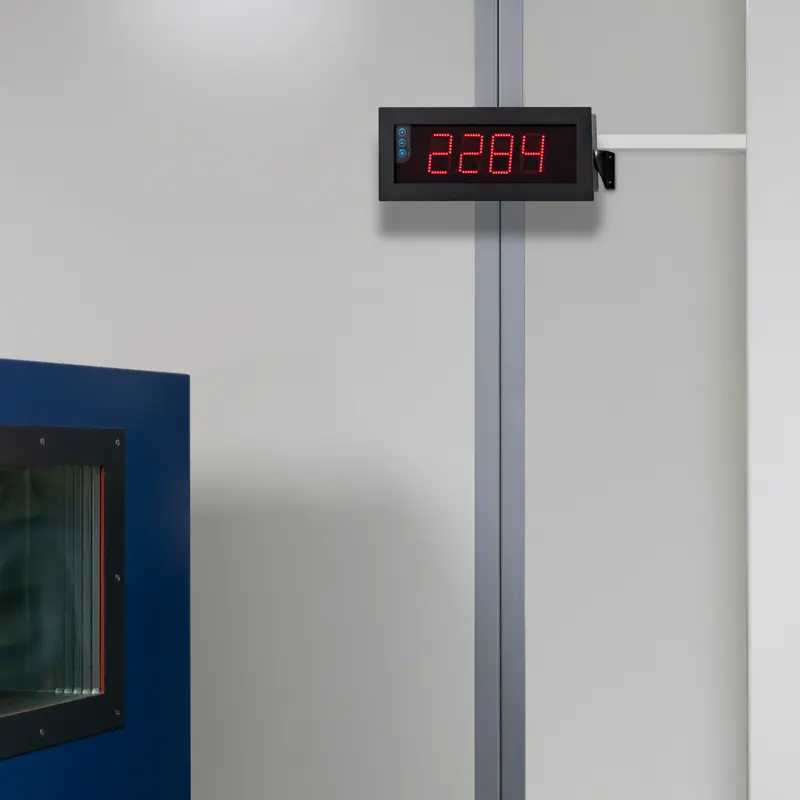

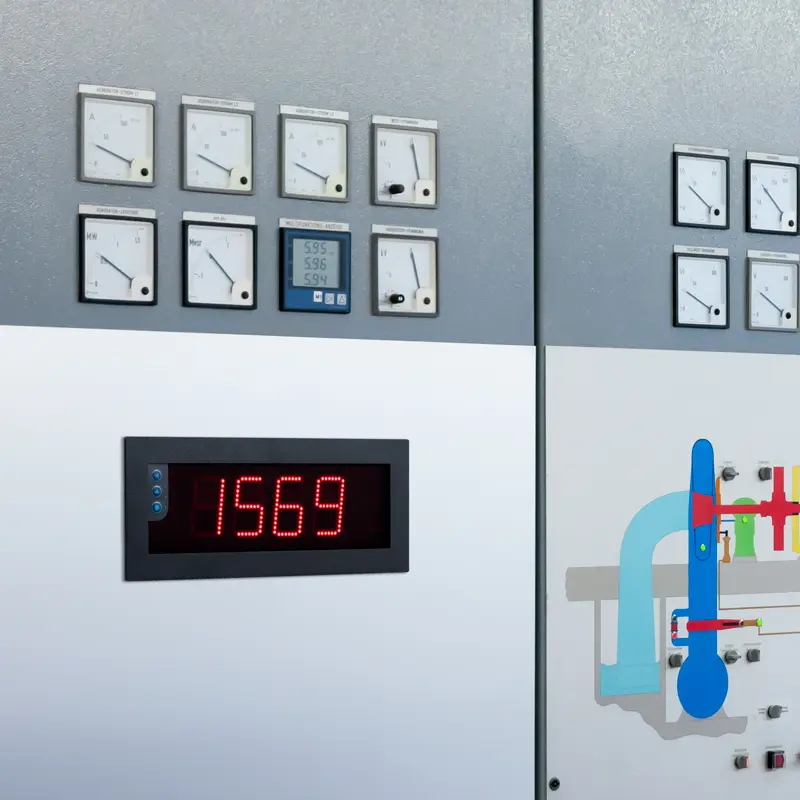

Inbouw display gebruik
Inbouw display gebruik

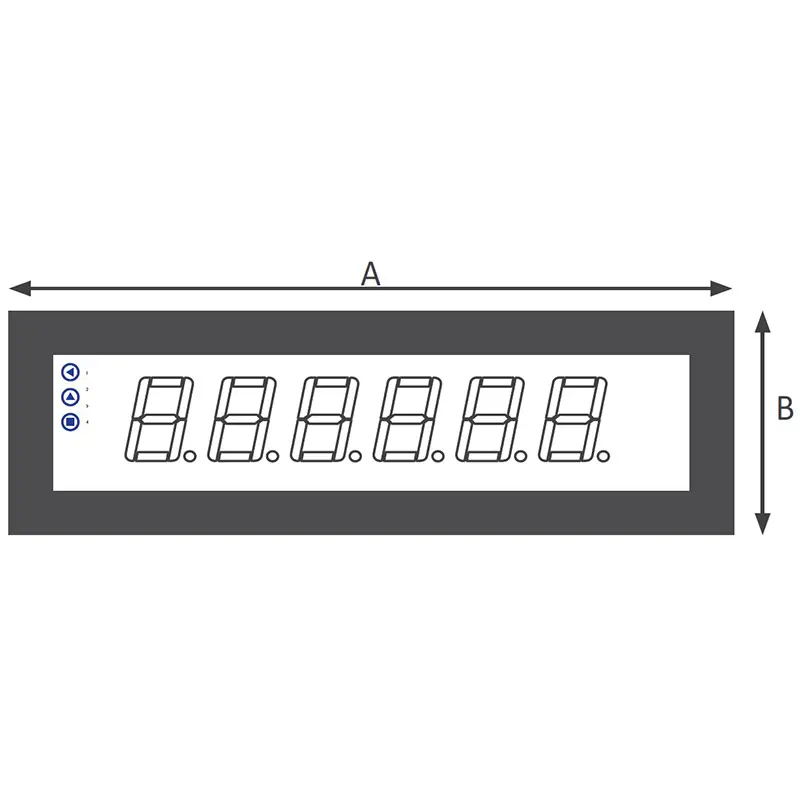

Schets
Schets

Industrieel inbouw display PCE-BPD-P-66D

Best.nr.: PCE-BPD-P-66D
EAN:
899,90 €
1.088,88 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-BPD-P-66D
Levertijd:5-7 werkdagen

Toebehoren

Beschrijving

Industrieel digitaal inbouw display met metalen behuizing / wand- en schakelkastmontage / IP65 / felrode LED-weergave / individuele parameters instelbaar/ cijferhoogte tot 100 mm /
verschillende uitgangssignalen / op grote afstanden afleesbaar

Het industriële digitale inbouw display is zo ontworpen dat de weergegeven meetwaarden van grote afstand af te lezen zijn. Met een cijferhoogte van 60 mm of 100 mm is de leesafstand voor het inbouw display 25 m of 50 m. De rode LED's van het industriële digitale display maken het aflezen van de meetwaarden mogelijk, zelfs in een zeer heldere omgeving. De behuizing van het inbouw display is gemaakt van metaal en is met een IP65-klasse spatwaterdicht. Hierdoor kan het inbouw display onder zware omgevingsomstandigheden worden gebruikt.

Er zijn veel verschillende varianten beschikbaar als ingangssignalen voor het digitale display. In de industrie wordt veelvuldig gebruik gemaakt van digitale displays m.b.v. 4 ... 20 mA en pulsen. Het inbouw display wordt rechtstreeks via de toetsen geconfigureerd. Digitale display-uitgangsinterfaces zijn optioneel verkrijgbaar voor de het gebruik in de industrie. Hierdoor is het mogelijk om processignalen en pulsen te schakelen via het industriële digitale display, bijvoorbeeld wanneer een grenswaarde wordt bereikt.

Het inbouw display kan verticaal worden uitgelijnd voor een optimale uitlijning bij montage aan de muur. Naast wandmontage kan het digitale display ook op een schakelkast worden gemonteerd. De isolatie op de behuizing zorgt ervoor dat er geen water in de schakelkast kan komen.

Kenmerken

- Beschermingsklasse IP65
- Robuuste metalen behuizing
- Individueel configureerbaar
- Helder rode LED-weergave
- Voor wand- of schakelkastmontage
- Verschillende ingangssignalen


Specificaties

PCE-BPD-P-66D

zet frequentie om in bruikbare waarde

Ingangssignaal

NPN, PNP

Ingangsspanning

±30 V DC

Ingangsimpedantie (stroommeting)

2,4 kΩ met Pull-Up of Pull-Down weerstand

470 kΩ zonder Pull-Up of Pull-Down weerstand

Aantal digits

6

Quarz nauwkeurigheid

±0,01 %

Cijferhoogte

60 mm

Maximale leesafstand

25 m

Nauwkeurigheid

0,03% van mb

Meetsnelheid

15Hz

Reactietijd voor waardeveranderingen

300ms (0 tot 99% van het signaal)

Weergavebereik

-199.999 ... 999.999

Aantal uitgangen

3

Energieverbruik

3,5W (zonder optionele accessoires)

5,5W (met optionele accessoires)

Sensorvoeding

18, 15, 9, 5 V DC

Maximale stroom sensorvoeding

70 mA (met kortsluitbeveiliging)

Stroomvoorziening

11 ... 36 V DC

Gewicht

3500g

Leveromvang

1 x inbouw display PCE-BPD-serie
1 x gebruikshandleiding
