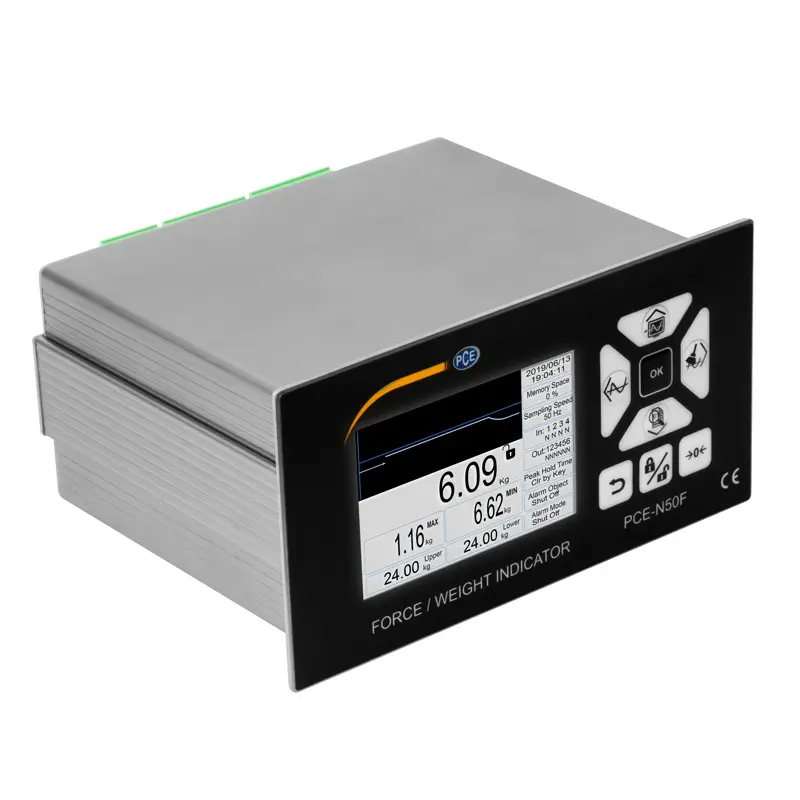

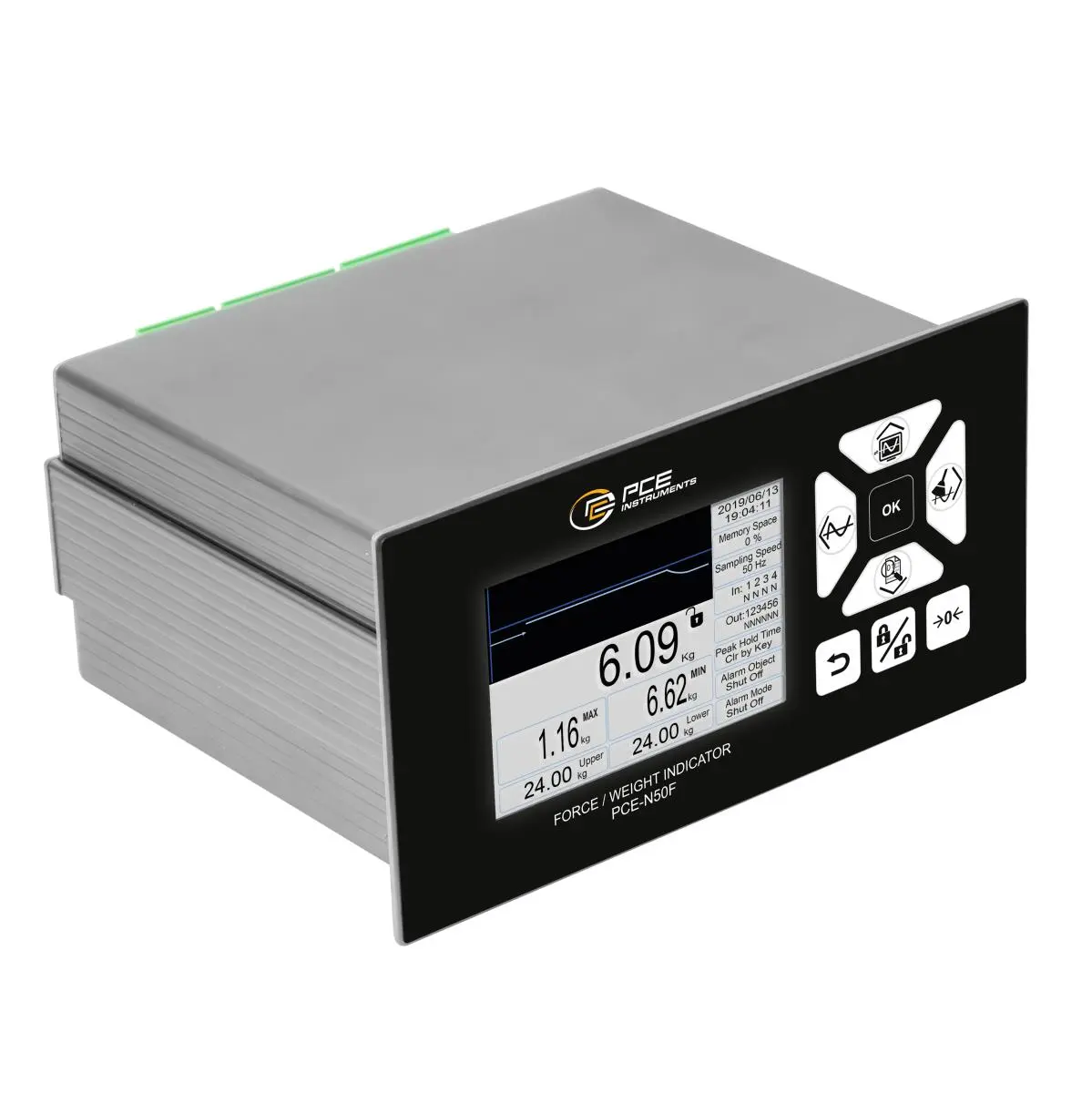

Inbouw proces display PCE-N50F
Best.nr.: PCE-N50F
Levertijd: 10 - 14 dagen
display voor weegcellen, krachtsensoren, etc. / LCD beeldscherm / max. sample rate 1600 Hz / seriële modbus interface / digitale in- en uitgangen / verschillende weergave eenheden
Dit inbouw proces display is bedoeld voor de schakelpaneel installatie. Het display kan gebruikt worden om het gewicht, de kracht of een draaimoment weer te geven. Uitslag gevend hiervoor is het type van de sensor, welke wordt aangesloten op het display. De kalibratie van het inbouw proces display op de desbetreffende meetcel wordt via het menu doorgevoerd, met behulp van exacte kalibreer gewichten. Het display wordt ingezet bij stationaire en individuele weegprocessen. Vaak vindt het display zijn inzet bij toepassingen waarbij het gewicht bepaald moet worden.

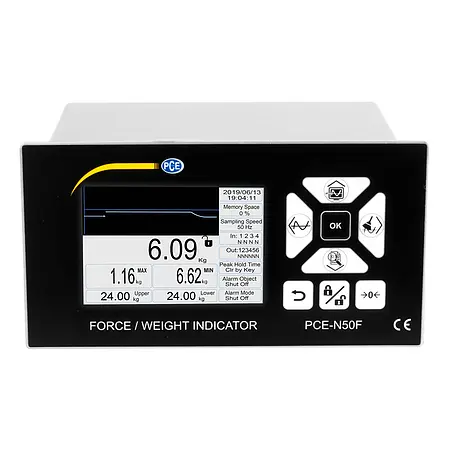

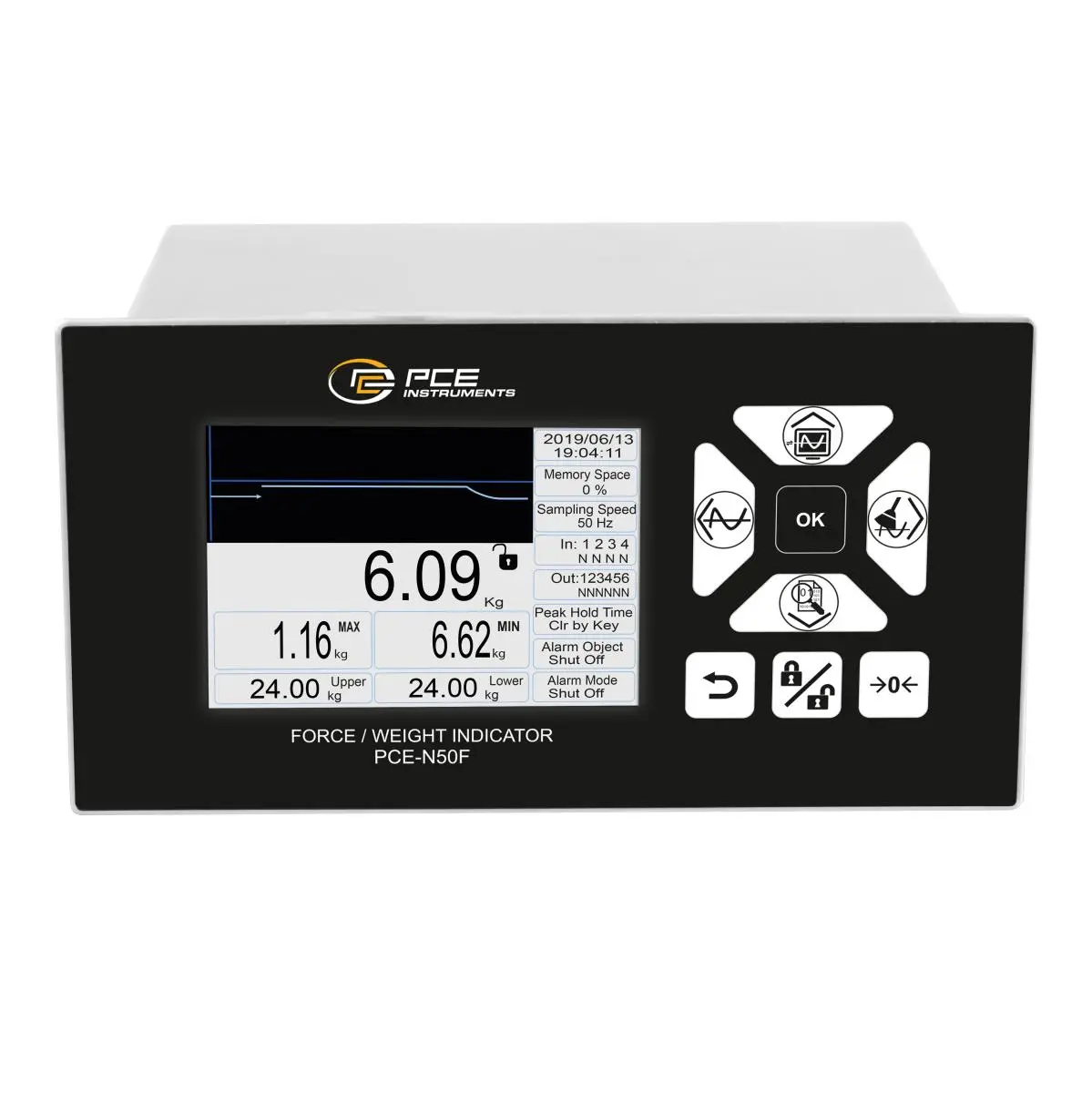

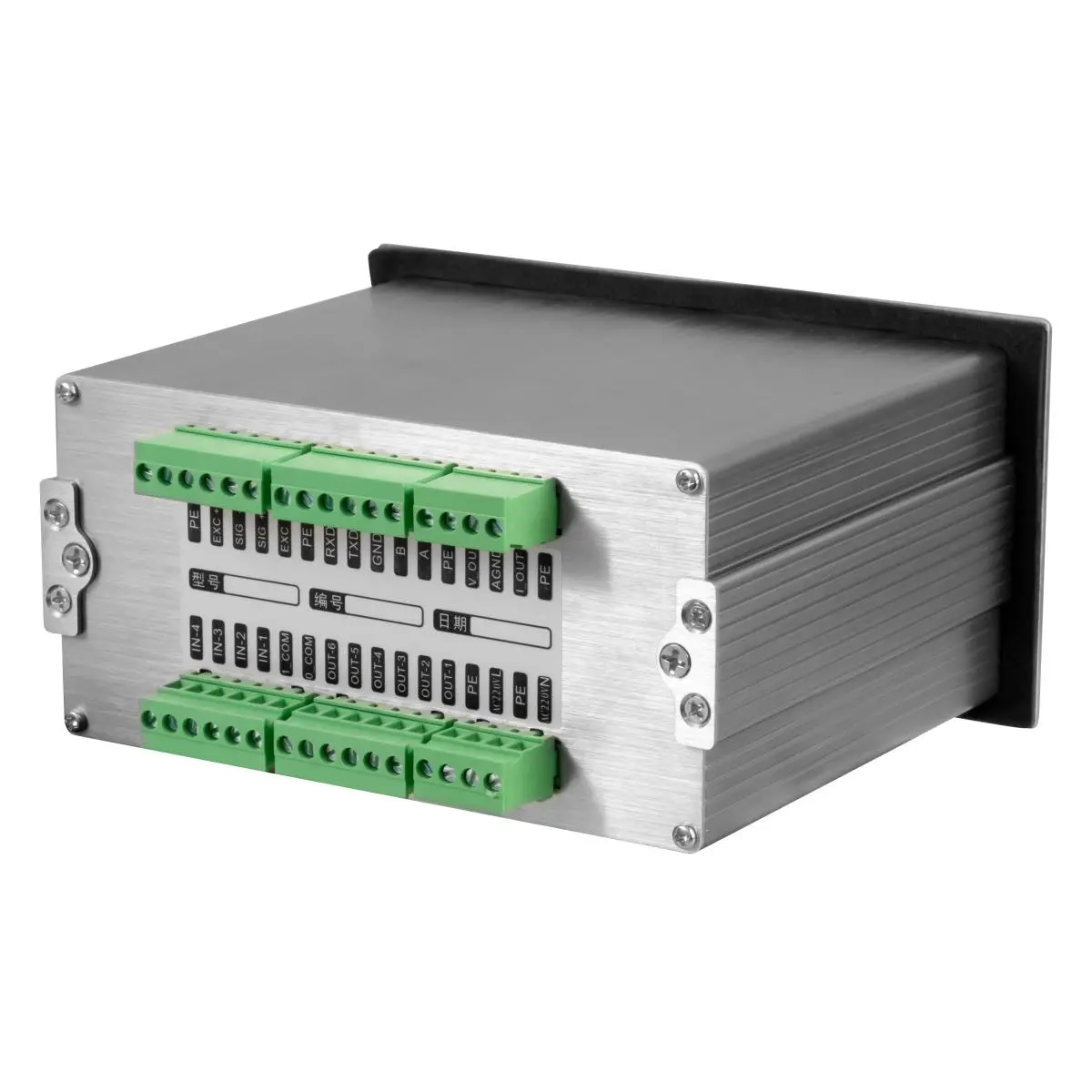

Het inbouw proces display is een grafisch display, welke naast de numerieke waarde, ook grafisch het verloop van de weegvoortgang weergeeft. Aanvullend worden tevens de minimale en maximale weegwaarde getoond. Via de toetsen kan het display getarreerd of op nul gezet worden. De bediening kan zowel middels de toetsen, als middels de digitale ingangen aan de achterzijde van het display gedaan worden.
- max. sample rate 1600 Hz
- LC display
- min.- en max.-waarde bepaling
- tara- en nulfunctie
- voor weegcellen, krachtsensoren, etc.
- digitale in- en uitgangen
|
signaal
ingangsbereik |
0 ...
20 mV |
|
minimale
gevoeligheid |
0,1
µV/Digit |
|
voedingsspanning
van de meetcellen |
5
V / 100 mA |
|
|
|
|
aantal
meetcellen |
1 tot 8
(350 Ohm meetcellen) |
|
beeldscherm
|
3,5
" LCD |
|
eenheden |
g, mN,
mlb, Pa, kg, N, lb, kPa, t, kN, klb, MPa |
|
sample
rate |
6, 12,
25, 50, 100, 200, 400, 800, 1600 Hz |
|
elektrische
aansluitingen |
schroefverbindingen |
|
voeding
|
220 V
AC / 50 Hz |
|
vermogensopname |
< 10
W |
|
bescherming |
Front:
IP65 |
|
montage |
schakelpaneel
uitsnede |
|
afmeting
schakelpaneel uitsnede |
152 x
76 mm |
|
afmetingen |
166 x
88 x 146 mm |
|
gewicht |
ca.
1150 g |
|
omgevingscondities |
-10 ...
40 °C / max 85 % r.v. |
|
opslagcondities
|
-20 ...
50 °C / max. 85 % r.v. |
1 x inbouw proces display PCE-N50F
1 x handleiding
Optioneel zijn diverse krachtopnemers bij te bestellen.
Kijk voor het actuele aanbod onder 'Accessoires' of neem contact op met onze technische service.
