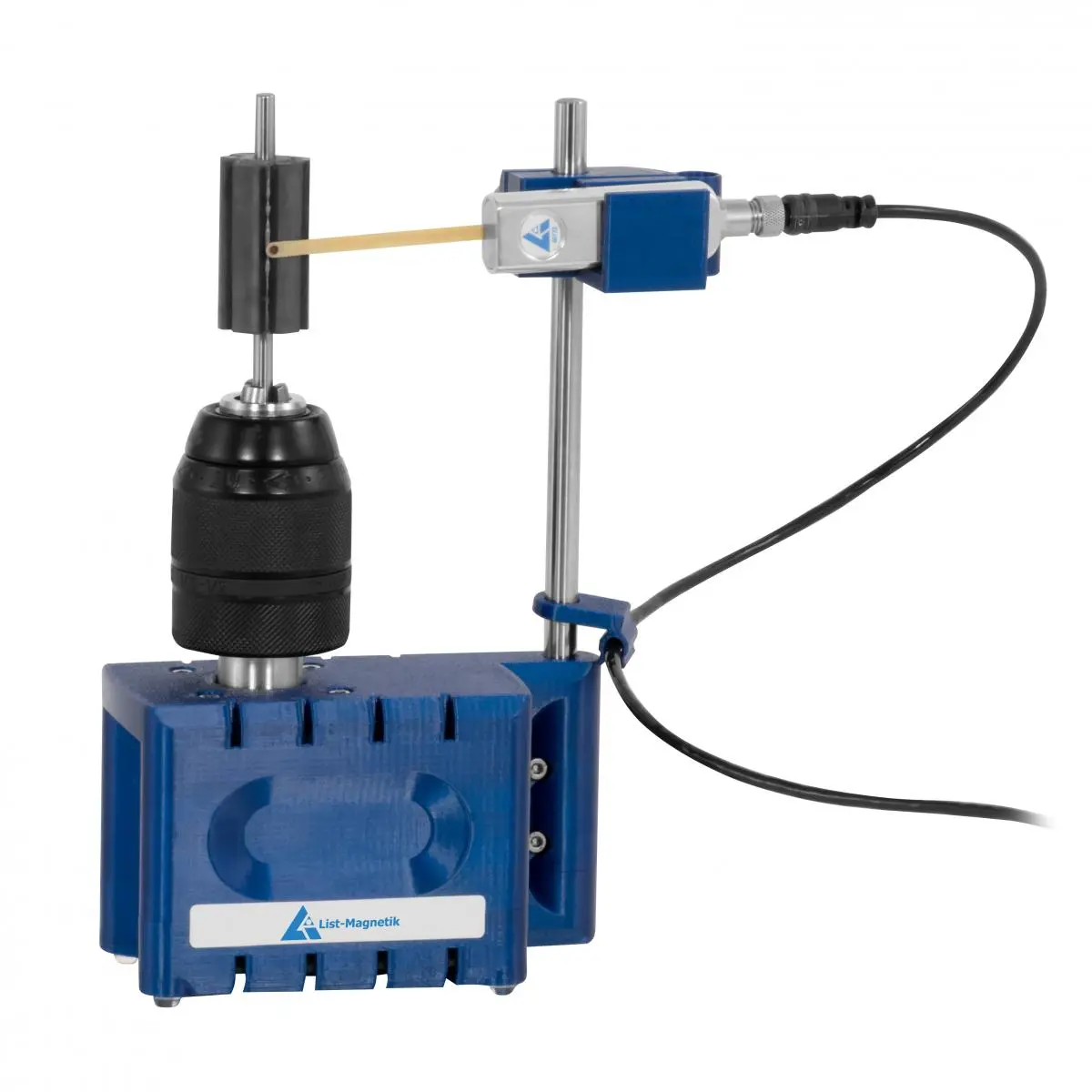

De veldsterktemeter Rotor-Check 400 is een praktisch testapparaat om het magnetisch veldverloop van een rotor te controleren. Het apparaat en de meetsonde worden rechtstreeks via USB op een Windows-pc aangesloten. Een ideale oplossing voor nauwkeurige magnetische veldmetingen en magnetische veldanalyses.

Met de veldsterktemeter kunt u talrijke parameters van een magnetische rotor zeer nauwkeurig vaststellen:
- Magneet- of magnetiseringskwaliteit
- Fouten bij de montage van de lamellenstapel
- Invloeden door inhomogeniteit van de gelamineerde kern
- Positie van de lamellenstapel ten opzichte van de as
- Strooiveldmagnetisatie
- Lokale en globale poolpunten
- Vloeiingsdichtheid in het midden van de pool
- Poolbreedte
- Poolverschuiving
- Poolvergelijking

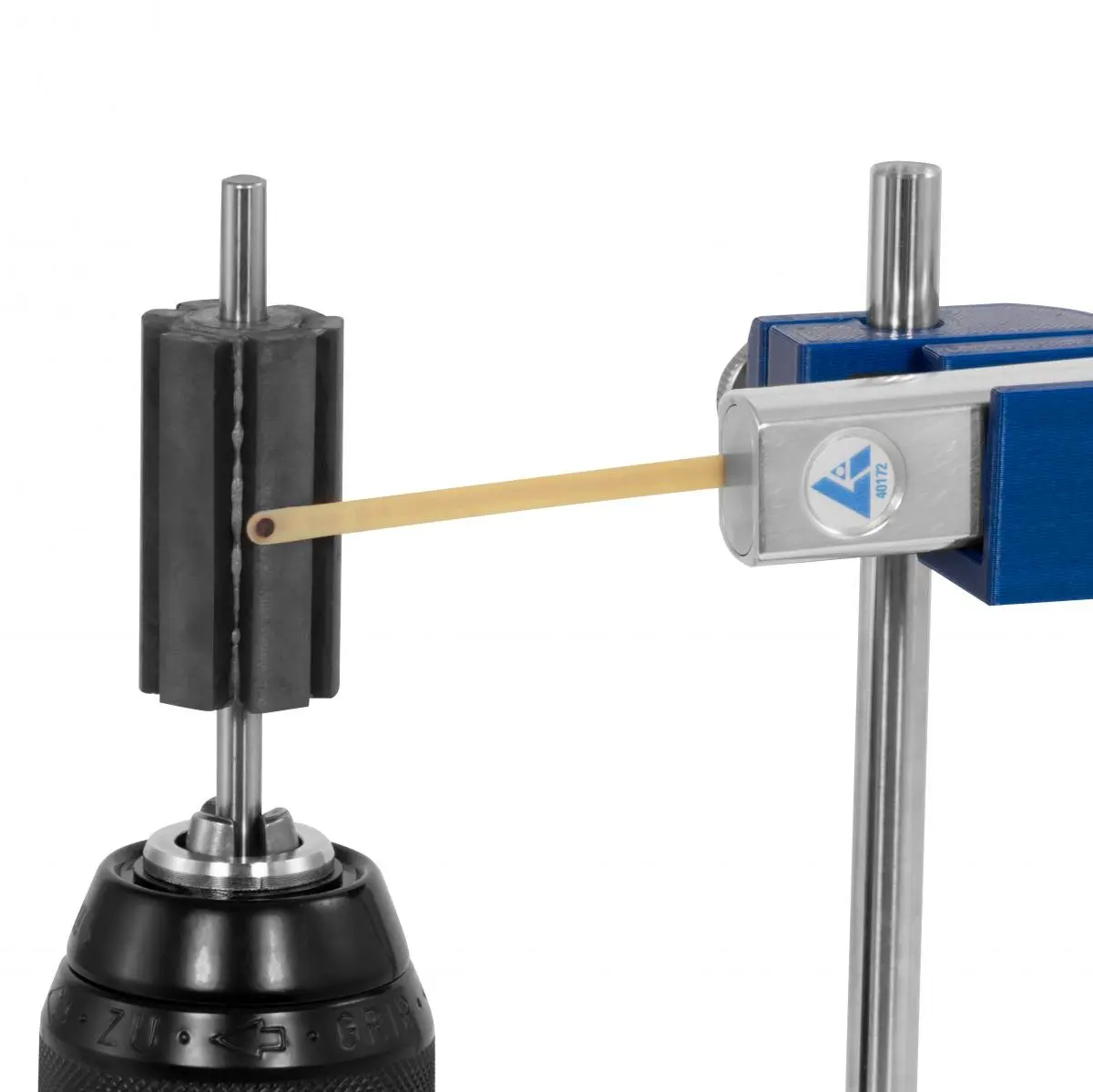

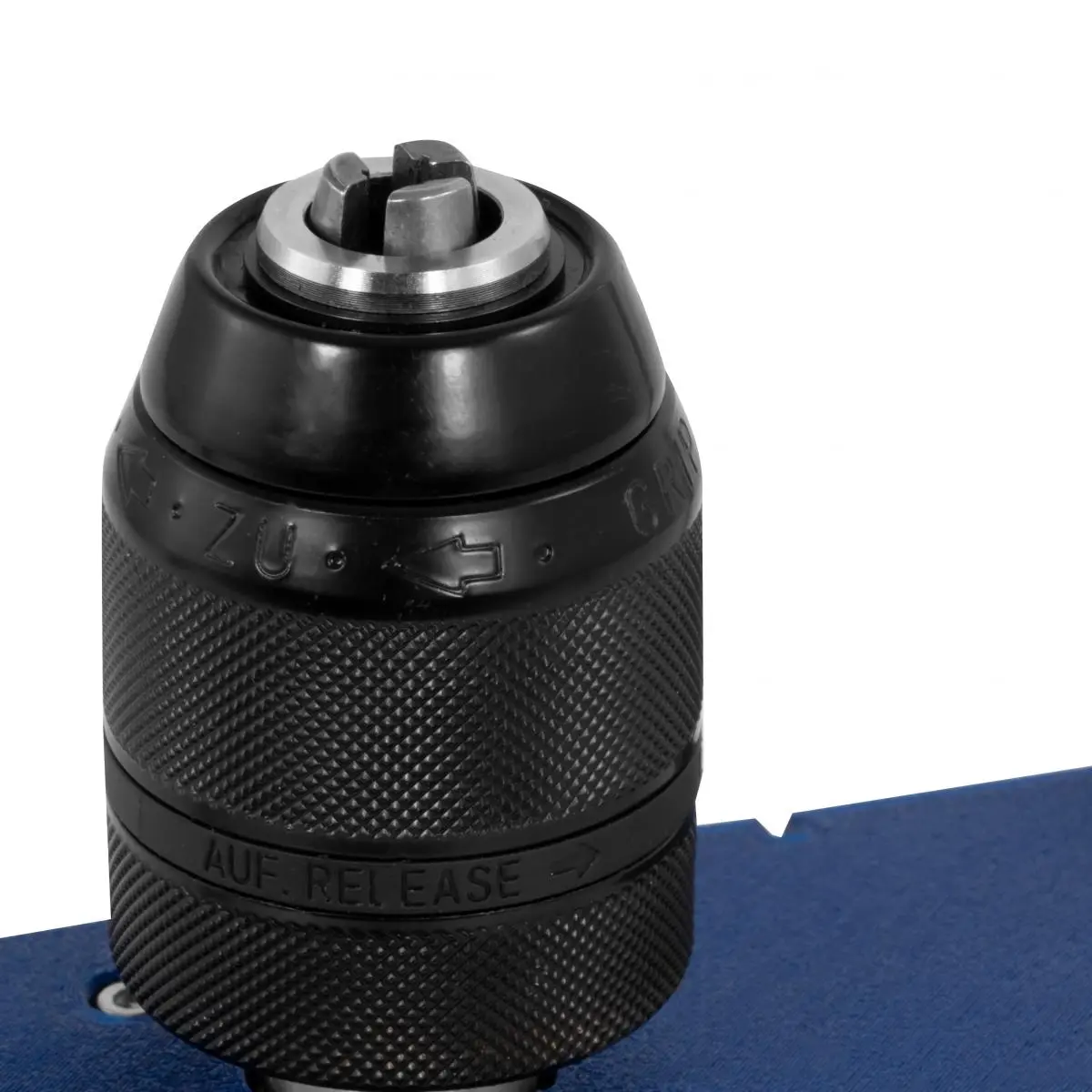

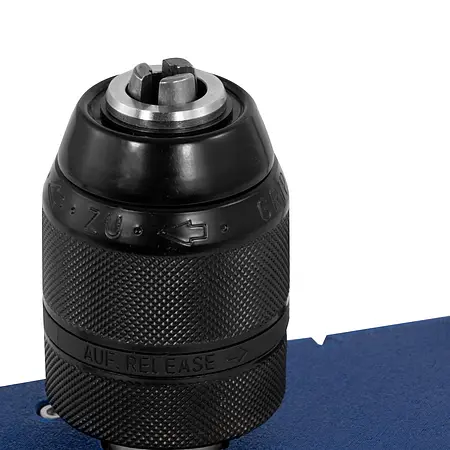

De exacte en hoge resolutie stappenmotor draait de rotor binnen enkele seconden 360°. Met de gratis software RotorCheck kunt u een nauwkeurige curve van de magnetische veldsterkte en de magnetische hoek registreren en statistisch evalueren. De meetsonde wordt daarbij door een in hoogte verstelbare bevestigingsinrichting op een constante afstand van de rotor geplaatst. Dit is belangrijk om vergelijkbare magnetische metingen tijdens de omwenteling te genereren en een nauwkeurige magnetische veldsterkte over het gehele rotortraject te garanderen. De as van de rotor kan tot 13 mm dik zijn. De bevestiging van de meetsonde is in hoogte verstelbaar tot 12 cm, wat een flexibele hantering voor verschillende rotorgroottes mogelijk maakt.

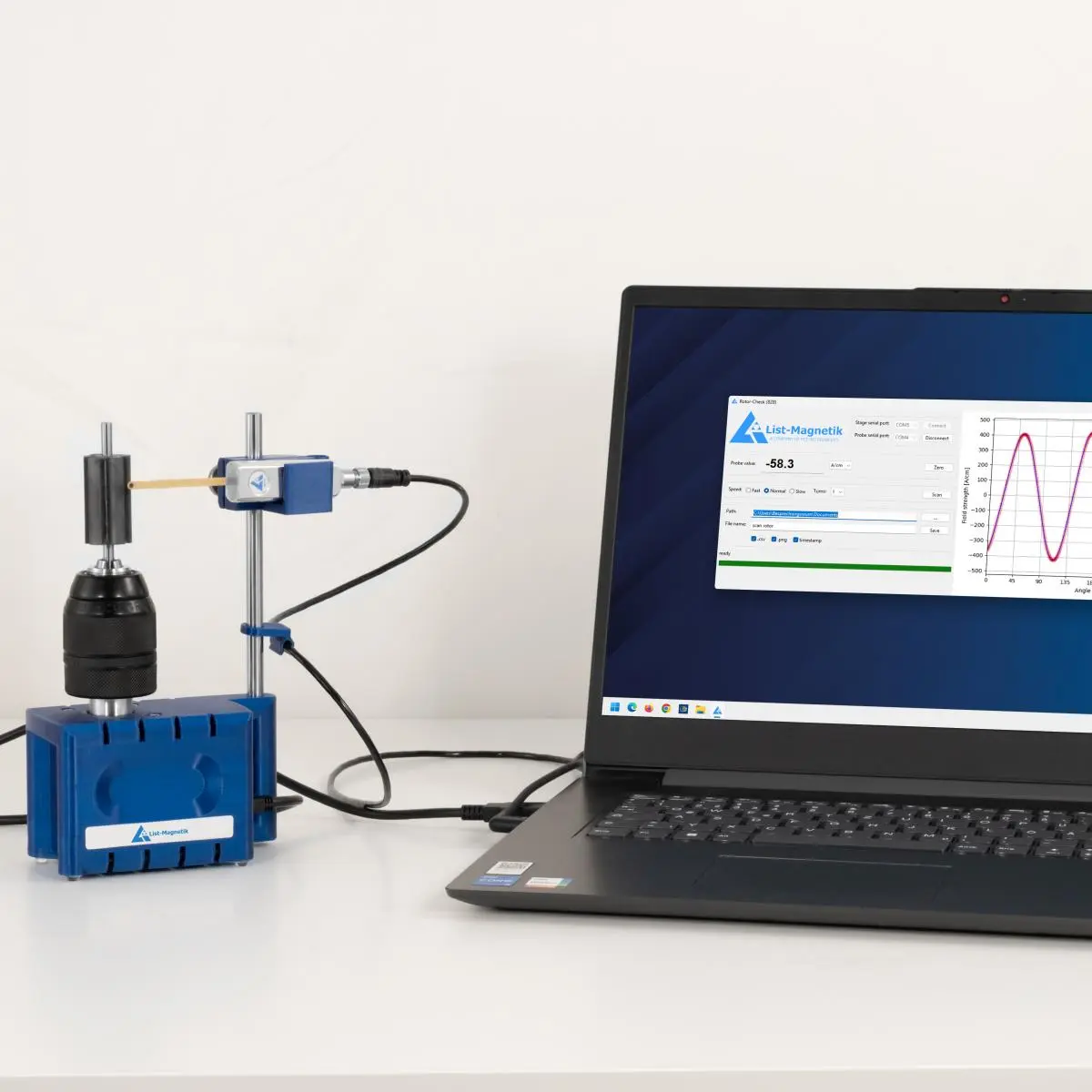

Door de meetwaarden met de RotorCheck-software te registreren, kunt u de opgenomen meetgegevens direct als grafiek of als CSV-bestand exporteren, bijvoorbeeld naar Microsoft Excel, om de magnetische veldmeting gedetailleerd te evalueren en te documenteren.

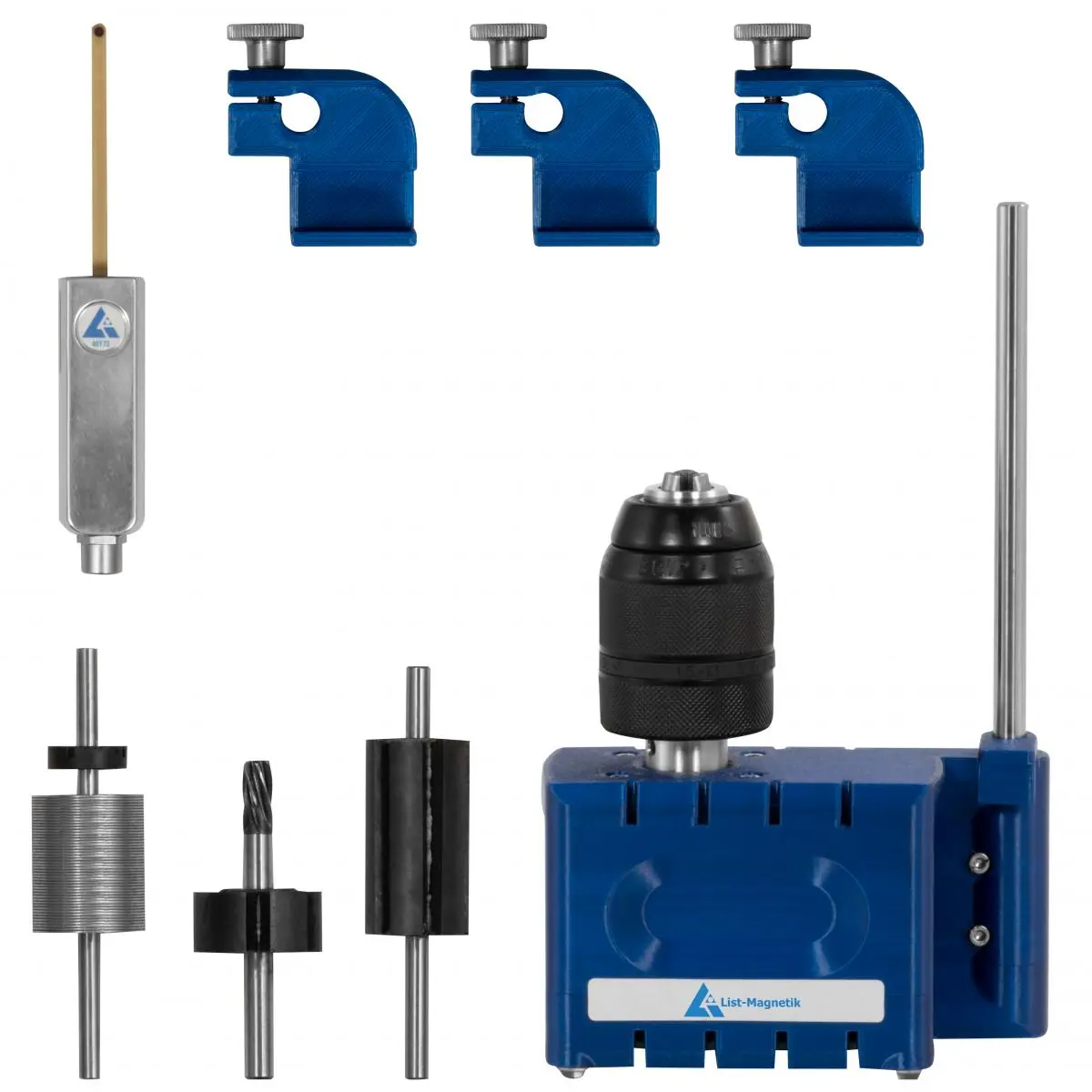

De veldsterktemeter wordt geleverd met een transversale tongsonde PM4-TR. De levering omvat 3 houders voor de meetsonde, voor axiale metingen (bijv. sensormagneet) of radiale metingen (bijv. magneetrotor). Op verzoek van de klant kunnen ook adapterhulzen worden geleverd om op bepaalde afstanden van de magneetrotor te kunnen meten.

De veldsterktemeter Rotor-Check 400 en de bijbehorende meetsonde worden met twee USB-aansluitingen op een pc of laptop aangesloten en hebben geen extra externe voeding nodig.
